4х канальный усилитель работает ток 2 канала

Привет всем столкнулся с проблемой со звуком вообщем кратко все опишу

Музыку ставлю не первый до этого было 3 разных авто но усилитель саб и конденсатор не разу не подкючал с этим столкнулся впервые и вообщем все получилось с 1 раза но есть проблема на 4х канальном усилителе работают ток 2 канала когда подключаешь колонки по 4х канальной схеме звук либо еле играет либо играет и через 4-5 сек а в основном при повышение чуть выше минимума звук пропадает

В краце о самой музыке
Бошка Pioneer MVH-150UBG с 2мя линейными выходами
Вложение 611862
Усилок Supra SBD-A4240
Вложение 611864
Конденсатор Kicx DPC 0,5F
Вложение 611866
Развертыватель Y образный на усилитель с 2х на 4 канала Supra SBD Y.M
Вложение 611868
и Набор для подключения двух канального усилителя Supra SAK 2.10
Вложение 611870

Сабвуфера пака что нет стоят колонки овалы мистири по 300w и 4 колонки на 12 пионер и сони 3х полосные
Подключил вроде все правильно конденсатор работает усилок горит зеленым при работе но работает ток на 2х канальном соединении
сейчас сделал пака что все 6 колонок на 2 канала работает конечно норм но могло бы быть и лучше

и еще одну фишку сделал но это уже после того как не получалось подключить 4 канала я соединил уже на самой бошке на штекере выходы передний левый + скрестил с задним левым + так же и - и так же и правую сторону и все это подвел к 2м каналам на усилитель а от него уже 6 колонок по 3 колонки на канал нече незамыкает не вышибает хотя незнаю правильно это и чем черевато но уже неделю катаюсь

Сообствено столько тут расписал что бы было понятно а сам вопрос остается в чем может быть причина пропадания звука на 4х канальном подключении что я сделал нетак в дальнейшем планирую взять саб а подключать его поверх 6 колонок на 2 канала уже бред нужно будет делать 4

Спасибо зарание за помощь!!!!

:eek:
УЖОС!!!
написал много и ничего не понятно!!!
на канал 3 динамика? Как подключены? На ГУ зачем соединил выходы и зачем их к усю? Подключил и межблок и высокий уровень? Я не понимаю!!! Как разветвители подключал? По каналам или один на фронт второй на тыл?

6 колонок подключены через усилок по схеме 2х канального подключения скрутил провода от 3х колонок на конце плюсы с плюсами минусы с минусами все как положенно и запитал в усилок так же и другие 3 колонки сделал колонки все играют нормально но ток если по схеме 2х канального подключать

Кароче проще сделаю в картинках

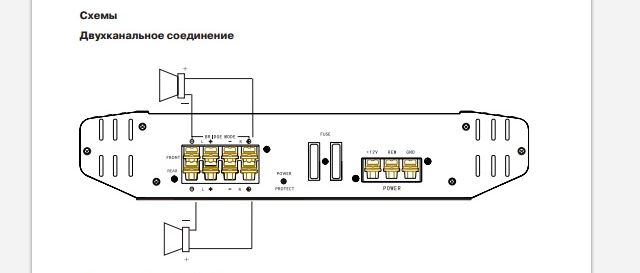

Я подключил колонки так
Вложение 611888
Все работает

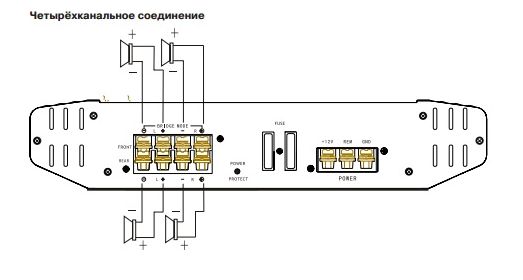

а подключаеш так
Вложение 611890
звук либо играет еле еле либо вообще неиграет

Может ли быть такое что мафон нетянет у Пионеровской бошки ток 2 выхода линейных а усилок 4х канальник и я подключал его через Y образный переходник

Я что то ничего не понял.

Цитата:

---

Сообщение от SuffeRiNG

Сабвуфера пака что нет стоят колонки овалы мистири по 300w и 4 колонки на 12 пионер и сони 3х полосные

---

Я правильно насчитал, что стоит 8 динамиков в общей сложности?

SuffeRiNG, Советую почитать темку http://magnitola.org/voprosy-ot-novi...vtomobile.html и исправляться.
Иначе помидорами закидают.
А по усилку , ну вы сами подумайте как псевдо 60W могут вытунть блины и кучу динамиков !?!?
В первом случае мостовое подключение, там мощи чуть больше, поэтому и "играет". Да и усилок вряд ли у вас настроен.
И конденсатор в топку.

Цитата:

---

Сообщение от STSH

И конденсатор в топку.

---

Зачем же так категорично?

просто я думаю все дело в подключении именно динамиков

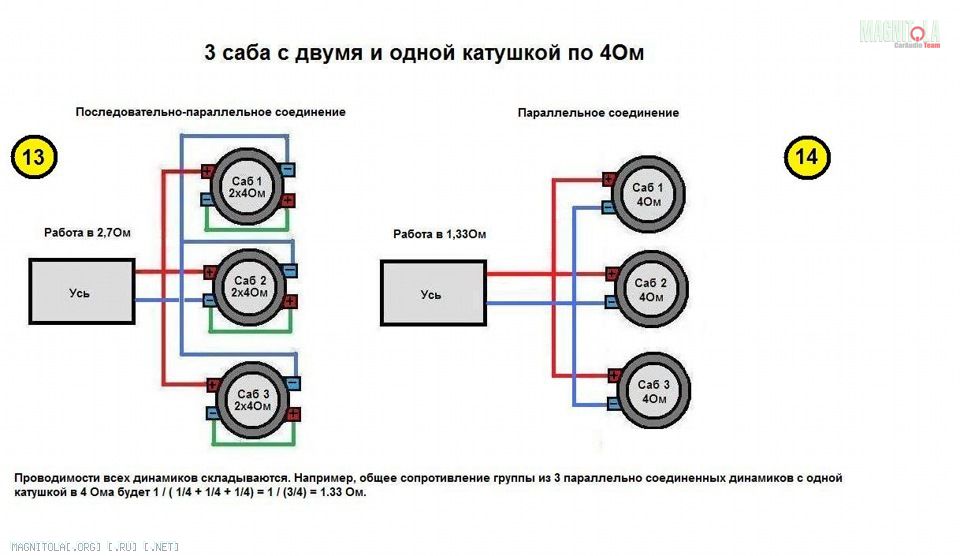

Вложение 612016где у тебя усилитель работает на 1.33 ома
я просто думаю что он на это не очень способен и может в защиту вставать
попробуй подключить последовательно-параллельно чтоб по оман было нормально должно все получится

Coma White, Лучше нормальное питание провести и тогда конденсатор точно не нужен.
Местные гуру почти в каждой теме новичкам про это указывают.

Цитата:

---

Сообщение от STSH

SuffeRiNG, Советую почитать темку Правильное построение системы в автомобиле. и исправляться.

---

Совершенно верно-теория прежде всего,а потом задавать вопросы,которые не понятны.В этой каше написанного я не разобрался-и рисовать,а тем более догадываться в соединениях не с руки.Нарисуйте схему,по которой подключено на бумаге,сфотографируйте и покажите фото здесь.В теме http://magnitola.org/voprosy-ot-novi...vtomobile.html есть всё для подключения,на непонятные вопросы всегда отвечу-главное задать правильно и с пониманием задаваемого.,

STSH, конденсатор НЕ панацея от плохого питания. Но при хорошем питании явно лишним не будет.

Цитата:

---

Сообщение от Coma White

Но при хорошем питании явно лишним не будет.

---

Мысль двоякая-иногда в качестве своеобразного дистрибьютора питания может пригодится,раз он уже есть в наличии.Продать за номинал не получится-а на вырученные деньги нужное, без добавления средств,не купить.Не у всех есть деньги на всё и сразу,но со временем приходит понимание и меняется в лучшую сторону при подключении.,

Так ладно кароче на пальцах всеравно необьяснить на днях пофоткаю лучше все или правда нарисую кто задавал вопрос про количество колонок их всего 6 ( 2 блина 2 3х полосных пионера на 12 дюймов и 2 соньки 2х полосные тоже на 12 кстати пака на даче был пробывал настроить отключил все колонки оставил токо овалы сделал подключение овалов по такой схеме
Вложение 612782
тоже нетянет чуть прибавляешь звук и сразу он пропадает а делаеш так же эти 2 овала по схеме
Вложение 612784 все норм работает это значит усилок неисправен или как?

да кстати еще на моем усилке на индикации горит красная лампочка при прослушивании музыки а когда отсоединяеш провода на колонки горит зеленым это нормально?

Вот ребят схема по которой соединено сейчас на 2 канала покрайней мере этот вариант работает советуйте что нетак и как лучше сделать я пробывал несколько вариантов помимо этого пака этот вариант лучше всех но опять же 2 канала а не 4 :sad:

Вложение 612786Вложение 612788Вложение 612790Вложение 612792

Цитата:

---

Сообщение от SuffeRiNG

Вот ребят схема по которой соединено сейчас на 2 канала покрайней мере этот вариант работает советуйте что нетак и как лучше сделать я пробывал несколько вариантов помимо этого пака этот вариант лучше всех но опять же 2 канала а не 4

---

Посмотрел схему,ужастно если всё так:sad:
1)Для чего выходы ГУ надо было подключать к выходу на АС усилителя и параллелить каналы ГУ?ОТКЛЮЧИТЬ ИХ НЕМЕДЛЕННО,вообще выходы на АС от ГУ разъединить и отключить от всего в первую очередь и изолировать каждый провод отдельно.
2)Все колонки которые есть, тоже для начала распараллелить.
Когда это сделаете пришлите фото сделанного.Только после этого, начнём строить правильно систему.,

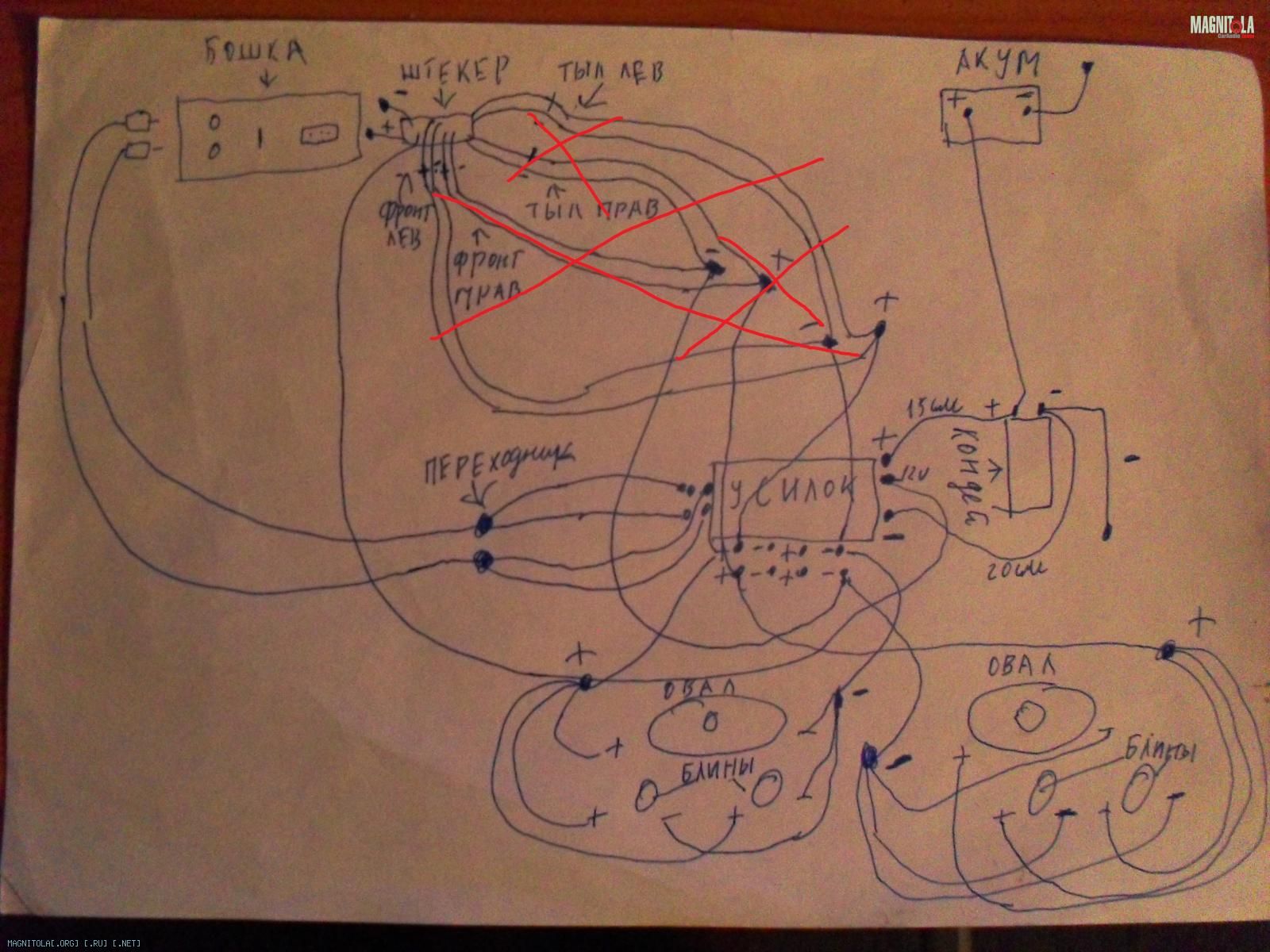

gena60, Если я правильно понял нужно провода которые подходят от штекера к усилителю фронт и тыл убрать вообще?

Вложение 612794

SuffeRiNG, Правильно думаете !! У вас сигнал от ГУ идет через межблоки к усилку, а уже от него к динамикам !! А Вы еще динамики подключили к усилку ГУ.
Да вы сер извращенец !! :eek:
И как мне кажется вы попутали термины, овалы это и есть блины .....

Цитата:

---

Сообщение от STSH

SuffeRiNG, Правильно думаете !! У вас сигнал от ГУ идет через межблоки к усилку, а уже от него к динамикам !! А Вы еще динамики подключили к усилку ГУ.
Да вы сер извращенец !! :eek:
И как мне кажется вы попутали термины, овалы это и есть блины .....

---

Ну да я нуб =) я сразу написал что усилок с кондеем ставлю впервые а кстати подключить от штекера к усилку мне посоветывал знакомый типо он так же делал значит он тоже нуб а насчет овалов и блинов я правдо думал это разные виды как же тогда называются колонки на 12 дюймов? :pardon:

а насчет отключения лишнего провода завтра тогда займусь если нетрудно еще раз уточню я отключаю и разьединяю провода на штекере которые под колонки и изолирую их потом разединяю все колонки друг от друга и пробую подключить в схеме 4х канального соединения Вложение 612798
колонки к усилку напрямую и это должно работать? или еще что то нужно сделать?

SuffeRiNG, Ну схема должны быть как на вашей картинке . На каждый канал по динамику.
В вашем же случае на два канала будут подключены по два динамика. А на два оставшихся блины.
Главное усилок настроить не забудьте. И тогда будет как-то "играть".

Спасибо огромное за помощь завтра переделаю а то уже сижу в печальке что усилок дали сломанный зря деньги тратил

заодно еще один вопрос уже не по теме планирую саб брать а вот какой лучше активный или пассивный если активный то смогу ли я его подключить там же тоже усилитель идет машина 2112 какой вообще саб посоветуете под такую музыку как у меня стоит модельки и картинки все в 1 сообщении есть по финансам желательно до 4х тысяч а лучше еще бюджетней подскажите пожалуйста :wink3:

Цитата:

---

Сообщение от SuffeRiNG

Если я правильно понял нужно провода которые подходят от штекера к усилителю фронт и тыл убрать вообще?

---

Правильно,я это и написал.

Цитата:

---

Сообщение от STSH

И как мне кажется вы попутали термины, овалы это и есть блины

---

В какой-то мере так по сленгу,но блин имеет форму круга в геометрическом понимании.

Цитата:

---

Сообщение от SuffeRiNG

или еще что то нужно сделать?

---

В первую очередь изучить http://magnitola.org/voprosy-ot-novi...vtomobile.html эту тему.Понять, как могут работать усилители при сопротивлениях нагрузки и многое другое-всё это в теме есть.

Цитата:

---

Сообщение от SuffeRiNG

заодно еще один вопрос уже не по теме планирую саб брать а вот какой лучше активный или пассивный если активный то смогу ли я его подключить там же тоже усилитель идет

---

С этим вопросом не надо спешить-разберитесь сначала с тем,что имеется в первую очередь.А так на будущее подумать не о сабе,а о смене ГУ, если он планируется.(потребуется минимум два линейных выхода на ГУ, для этой мечты)
Пока всё,желаю удачи!!!.,

Цитата:

---

Сообщение от SuffeRiNG

как же тогда называются колонки на 12 дюймов?

---

13 сантиметров и 12 дюймов разные вещи.

gena60, Сделал как вы сказали Вложение 613406 звука вообще нету теперь !!!
Заизолировал тылы и фронты на штекере колонки распутал сделал вначале по схеме 4х каналов 2 овала на 2 выхода тыла на усилителе и фронты сделал 4 колонки на фронт звука нет!

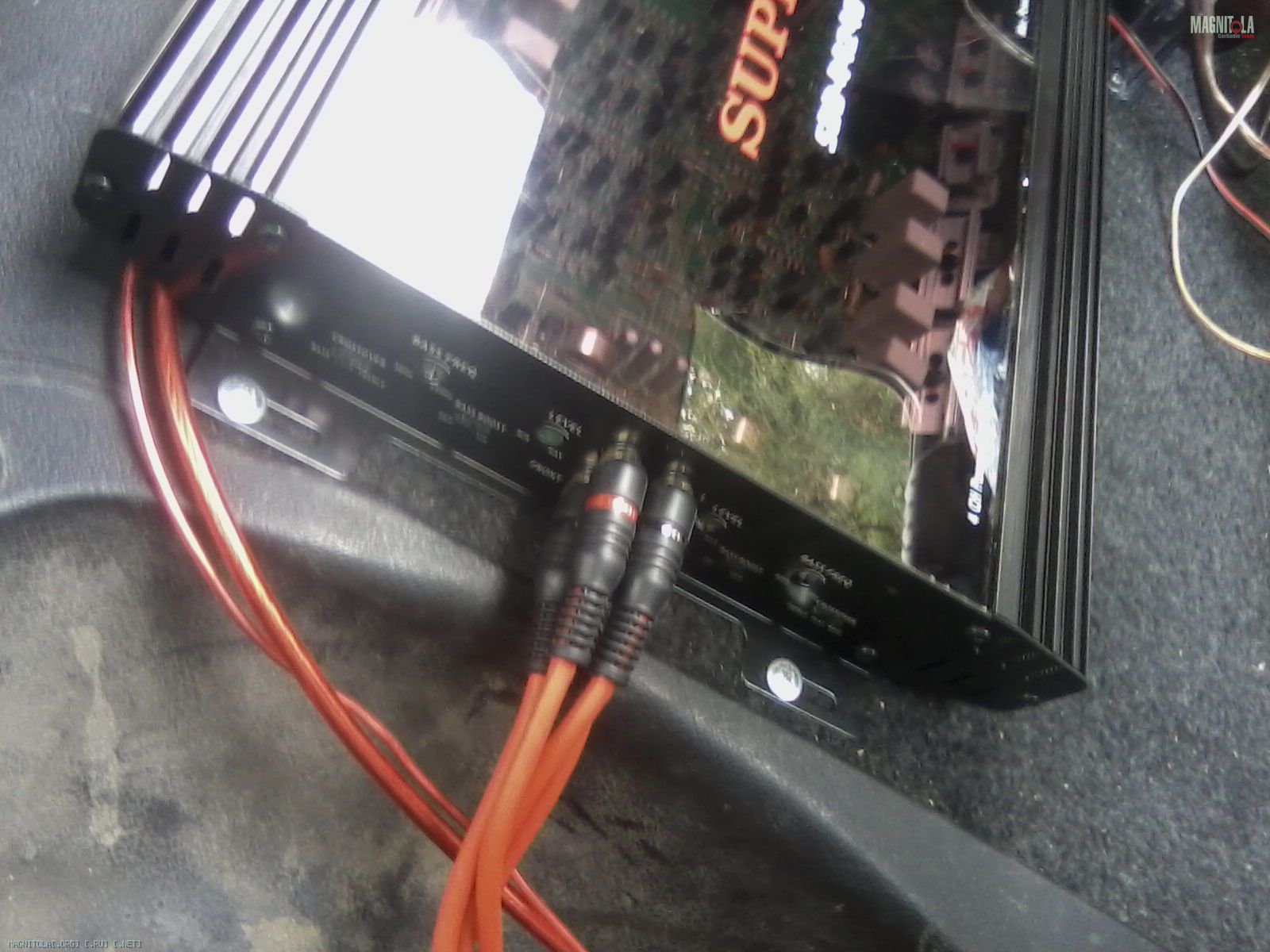

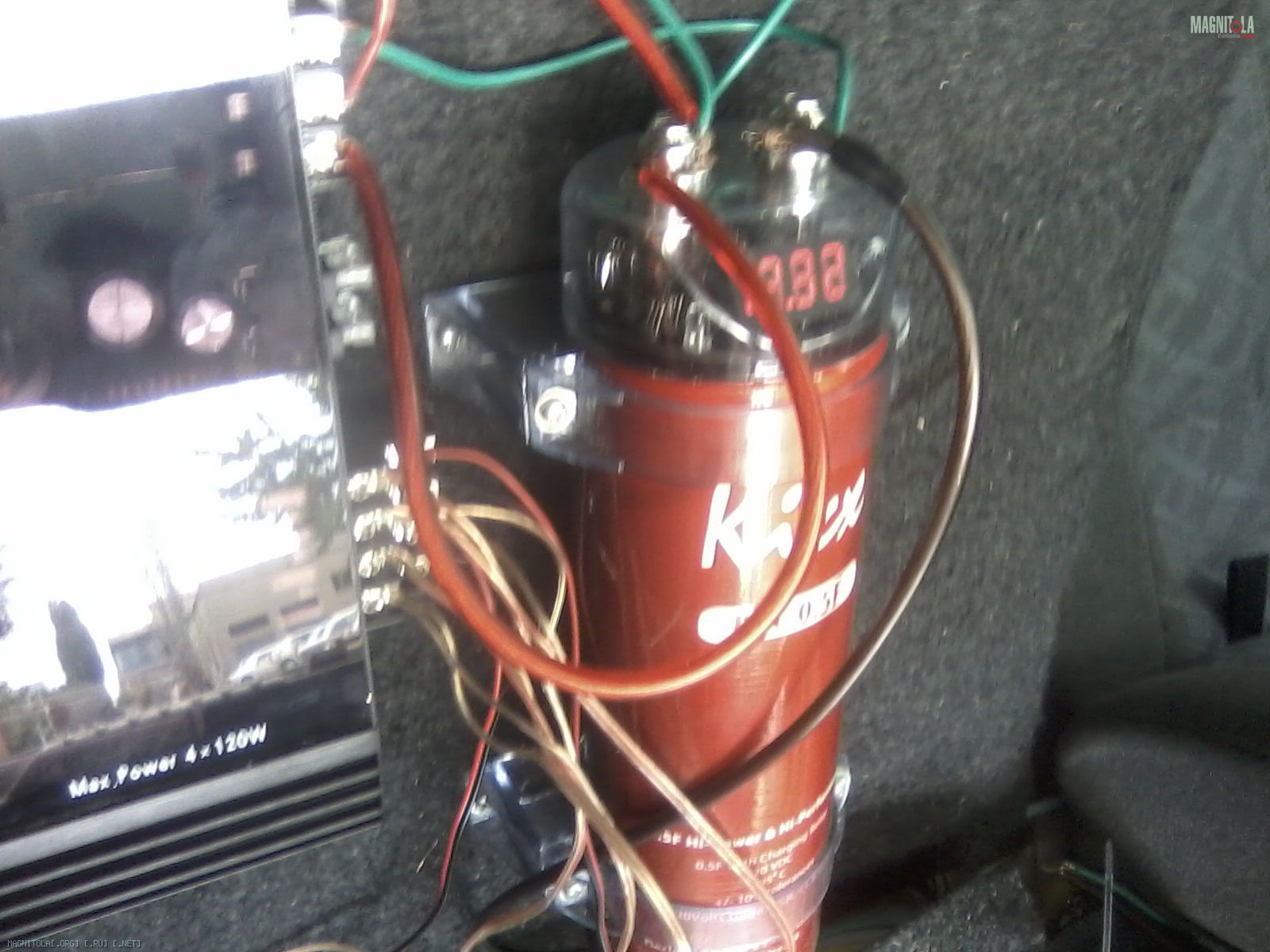

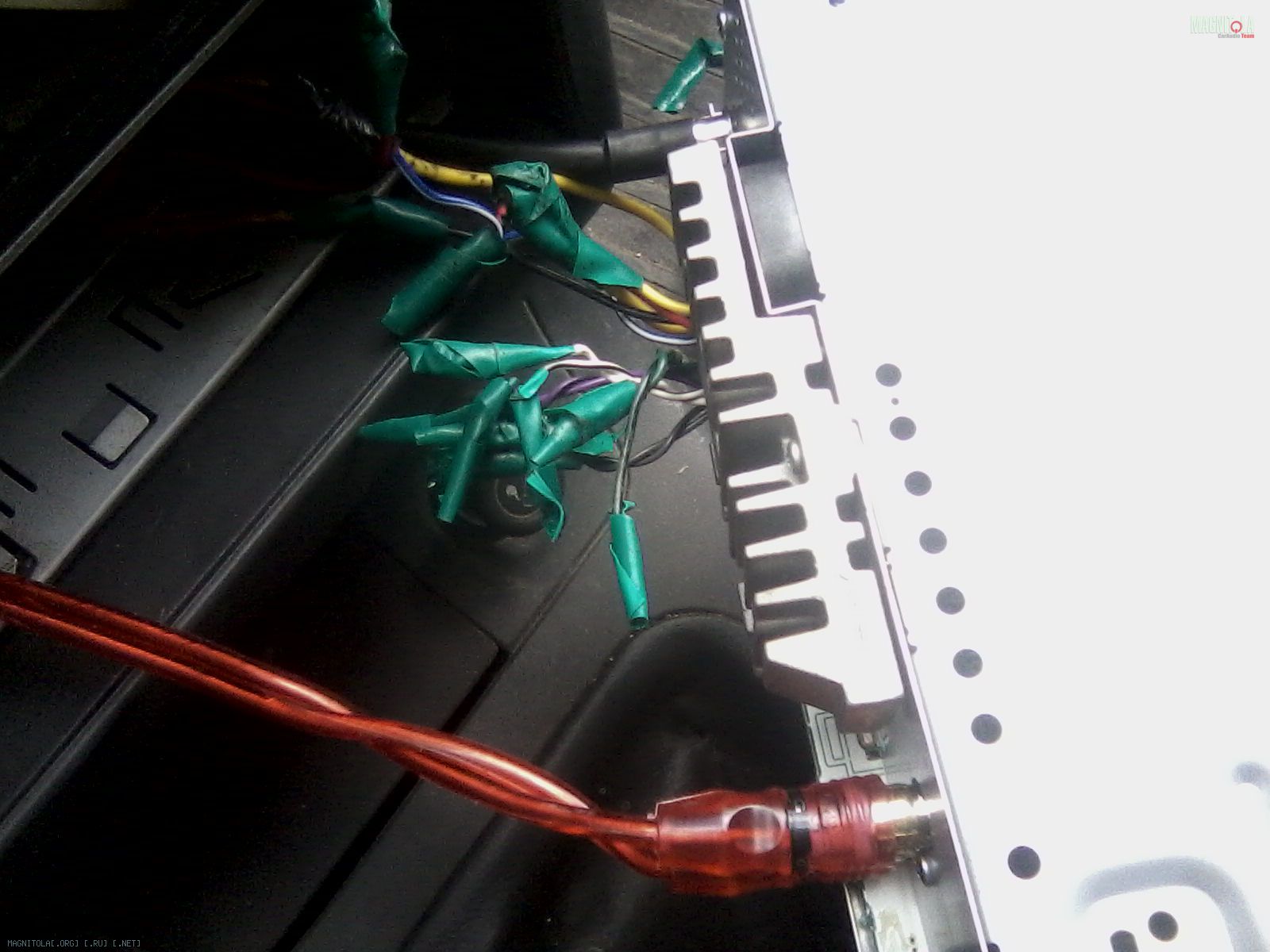

Сделал потом просто 2 овала подключил проверить тоже нече неиграет ни по 2х канальной схеме не по 4х Вложение 613408Вложение 613410Вложение 613412

Усилок кстати горит зеленым типо все работает конденсатор тоже нормально работает но звука нет

...

ZIK, Создайте СВОЮ тему в "Вопросах от новичков".При продолжении кросспостинга к Вам будут приняты меры морального воздействия.
Удачи в решении проблемы.:magnitola_team_new:

кароче ребят звук появился сделал на магнитоле звук на максимум играет еле еле и восновном ток долбит бас хотя в настройках я его везде выключил и на усилке тоже слушать невозможно звук из ж... в чем может быть проблема?

ZIK, нужно свою отдельную тему создать.

Цитата:

---

Сообщение от SuffeRiNG

Вот ребят схема по которой соединено сейчас на 2 канала покрайней мере этот вариант работает советуйте что нетак и как лучше сделать я пробывал несколько вариантов помимо этого пака этот вариант лучше всех но опять же 2 канала а не 4 :sad:

Вложение 612786Вложение 612788Вложение 612790Вложение 612792

---

вот она-змеиная свадьба)))
кто вам подсказал так подключить???

---------- Сообщение добавлено 29.07.2014 в 07:46 ----------

Цитата:

---

Сообщение от SuffeRiNG

кароче ребят звук появился сделал на магнитоле звук на максимум играет еле еле и восновном ток долбит бас хотя в настройках я его везде выключил и на усилке тоже слушать невозможно звук из ж... в чем может быть проблема?

---

Переключатель фильтров в каком положении? Гейн на сколько выкручен?

Цитата:

---

Сообщение от SuffeRiNG

Усилок кстати горит зеленым типо все работает конденсатор тоже нормально работает но звука нет

---

Индикация не вариант в диагностике,что работает усилитель.Мои предположения такие:-последствия подключения могли натворить не мало дел для работы выходного каскада УЗЧ.Если дальше идти по тракту,то необходимо измерить ток потребления при включении усилителя(делается это элементарно-вынимаем предохранитель из колбы,которая находится рядом с АКБ,вместо него ставим щупы мультиметра на освободившиеся контакты,предварительно поставив предел измерения по току самый максимальный(обычно 10А в простых,учесть при измерении постоянный ток на приборе),после результата этого измерения,когда будут цифры-сделаем анализ работы усилителя.,

Цитата:

---

Сообщение от SuffeRiNG

кароче ребят звук появился сделал на магнитоле звук на максимум играет еле еле и восновном ток долбит бас хотя в настройках я его везде выключил и на усилке тоже слушать невозможно звук из ж... в чем может быть проблема?

---

По этому вопросу решается всё очень просто:-у ВАС состояние линейного выхода,по умолчанию(заводские установки для ГУ,можно и так выразить)находятся в положении SUB.Необходимо зайти в инженерное меню Pioneer MVH-150UBG,при выключенном ГУ(это в мануале описано,нажать и удерживать кнопку "SRS") и выставить нужный режим линейного выхода,полный диапазон.Проблема решится сразу и всё заиграет с новой силой и будет счастье на лице.Информация по первому сообщению в этом посте,возможно и не понадобится в дальнейшем,но сначала эту процедуру сделать необходимо.Желаю удачи!!!.,

Подключил все 4 канала работают играет нормально ток басов нехватает на усилке прибавлял все хрипеть начинает на мафоне прибавлял толку нет вообщем думаю все решится когда поставлю саб!! Спасибо всем за помощь особенно выручил gena60 вам персональное СПАСИБО:good:!!! Для меня проблема решена тема закрыта :declare:

Цитата:

---

Сообщение от SuffeRiNG

Для меня проблема решена тема закрыта

---

Не будем так сразу закрывать,а если будут вопросы всегда поможем,не отчаивайтесь и будьте всегда с нами.

Цитата:

---

Сообщение от SuffeRiNG

Подключил все 4 канала работают играет нормально ток басов нехватает на усилке прибавлял все хрипеть начинает на мафоне прибавлял толку нет вообщем

---

Здесь есть определённый предел в регулировках,который необходимо отслеживать,но насиловать АС басами не советую,поберегите её.,
