усилитель ORIS AD-2000 (он же SPL Dynamics Ext-2000d). Схема или фото?

Попал на ваш интересный ресурс с подачи gena60.
Ищу схему и/или фото в хорошем качестве блока предусилителя. Попал ко мне в ремонт после другой мастерской с кучей отсутствующих элементов. На аппарат в целом схема в сети в свободном доступе есть, но сам необходимый мне блок там обозначен прямоугольником.
Его схему думаю достать нереально, поэтому прошу помощи - может у кого нибудь есть такой девайс в ремонте али просто в наличии, немогли бы вы сфотограффировать его?

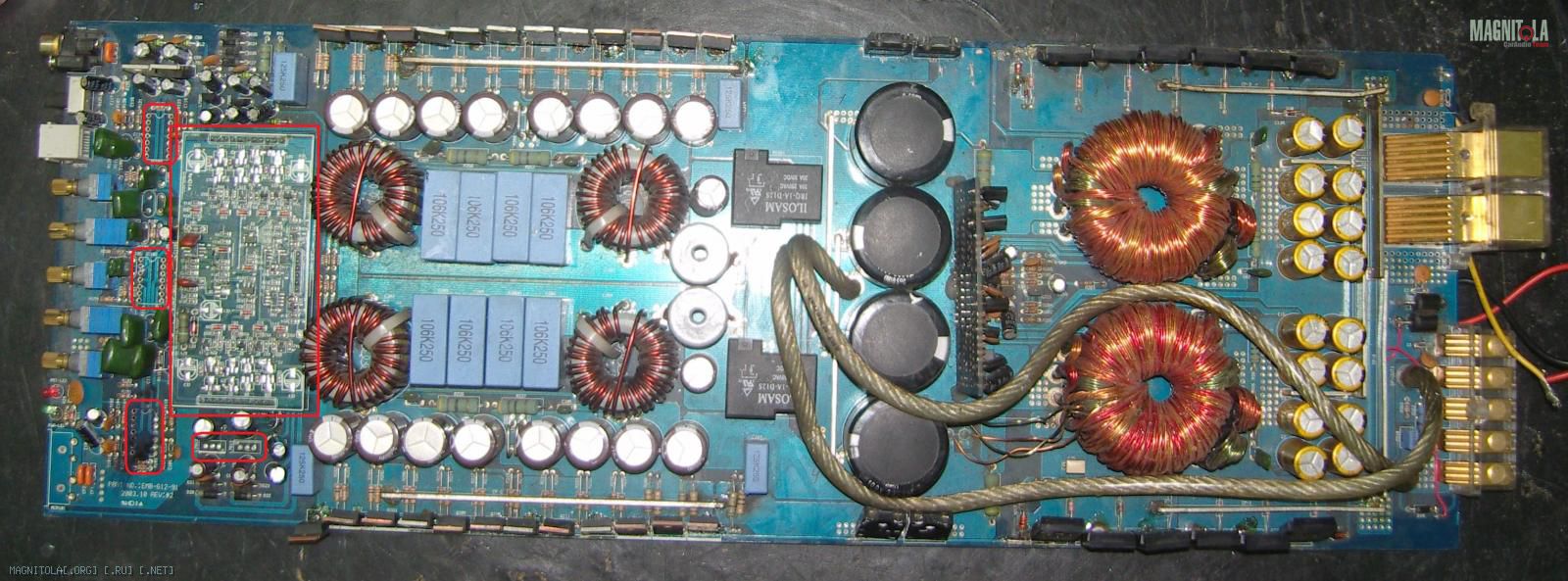

Основной вид:
Вложение 652016

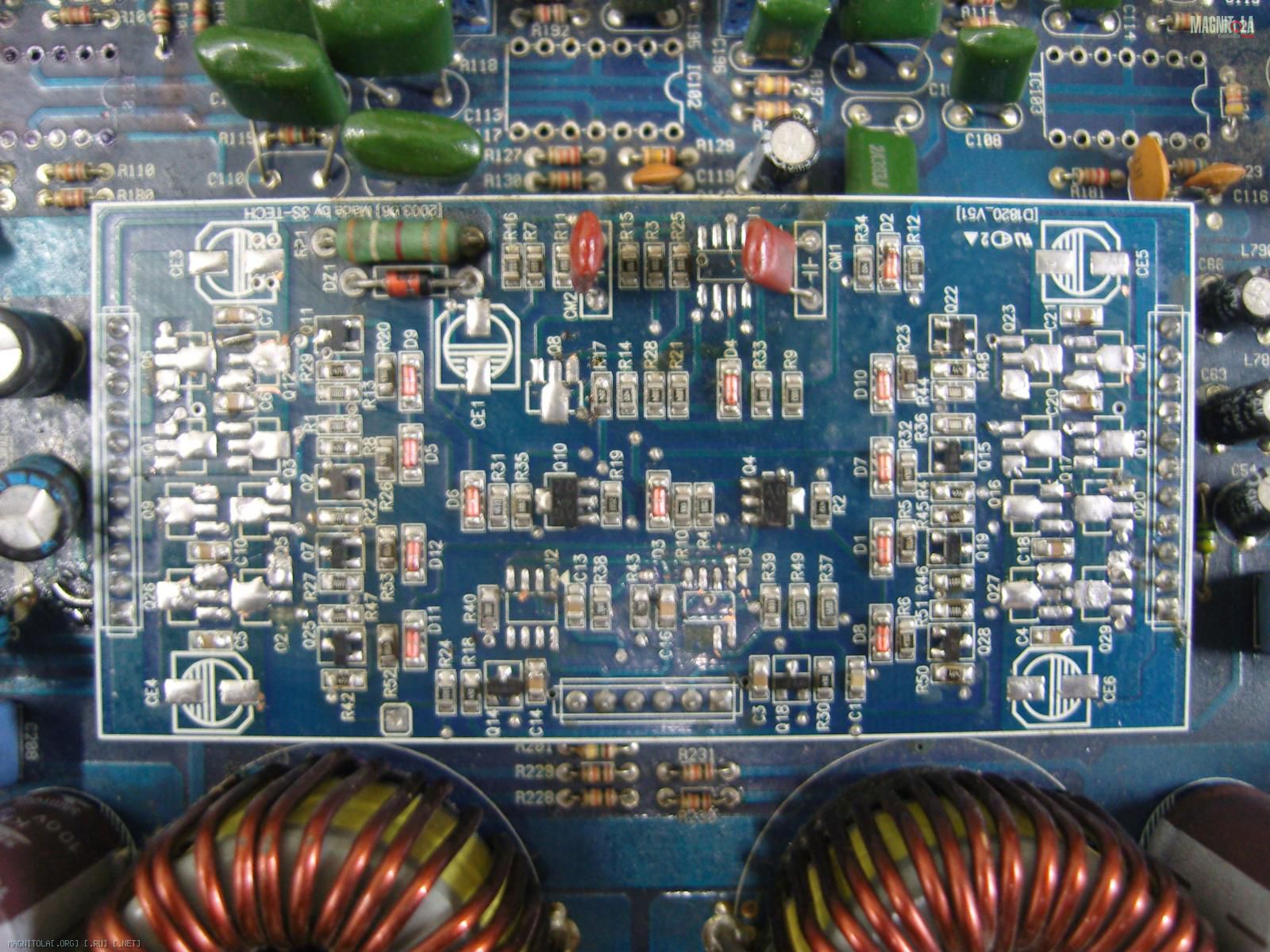

Интересующий блок:
Вложение 652018

Реально:dirol:

После прочтения съесть!

http://www.bassclub.ru/forum/showpos...48&postcount=3

Прошу прощения, что сам не выложил ссылку на эту схему. Именно её я имел ввиду

Цитата:

---

На аппарат в целом схема в сети в свободном доступе есть

---

Увы там нет того, что я ищу - оное обозначено там квадратом есличо

---------- Сообщение добавлено 21.10.2014 в 07:00 ----------

Но зато по названию еще одного клона нашел хотя бы это http://amp-performance.de/407-Emphaser-EA-1600D.html
По сути мало что дает, но хоть что то..

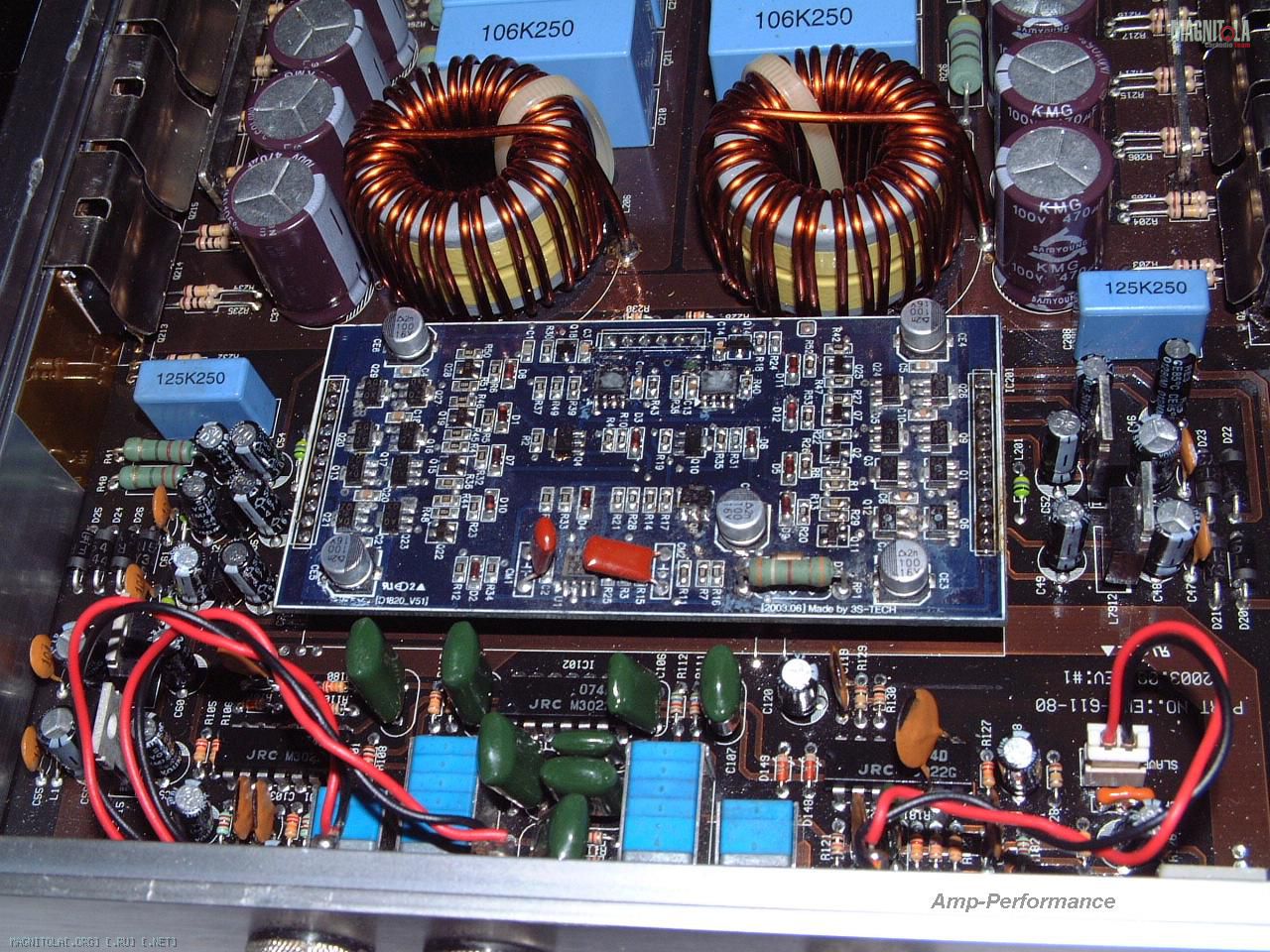

Вложение 659954

Один камрад подкинул фото в хорошем качестве в теме http://remont-aud.net/forum/49-36064-1?lEs1UV
Тема закрыта.

После прочтения съесть!

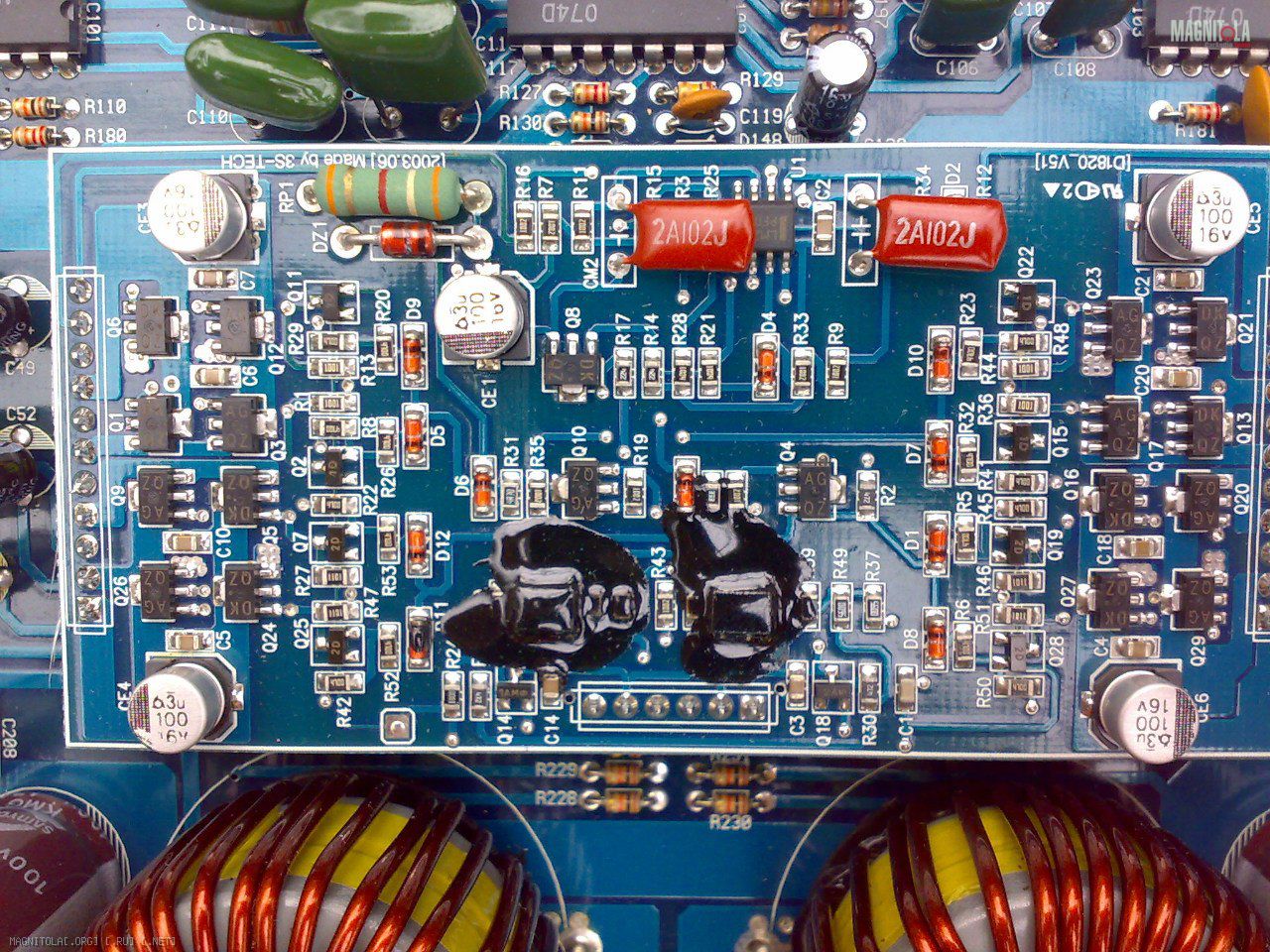

Вложение 672556

ребята у мну так же проблема этой платой http://magnitola.org/diagnostika-i-r...ml#post2833942
может кто нить объяснить принцип роботы такой платы?
топикстартер усь удалось отремонтировать?

Нет. Но честно даже не очень не пытался. Как выяснилось у клиента нет заклепок на транзисторы, так что сказал ему пока не найдет, даже не буду парится восстанавливать, ибо толку =)

чёрный ящик. В ней защита и управление выхлопом. Транзюки на ней Aq и dk 2sa и комплиментарные им 2sb. Цифр не помню, можно уточнить. При пробое звонятся накоротко относительно базы. Платка простая, ничего хитрого.
