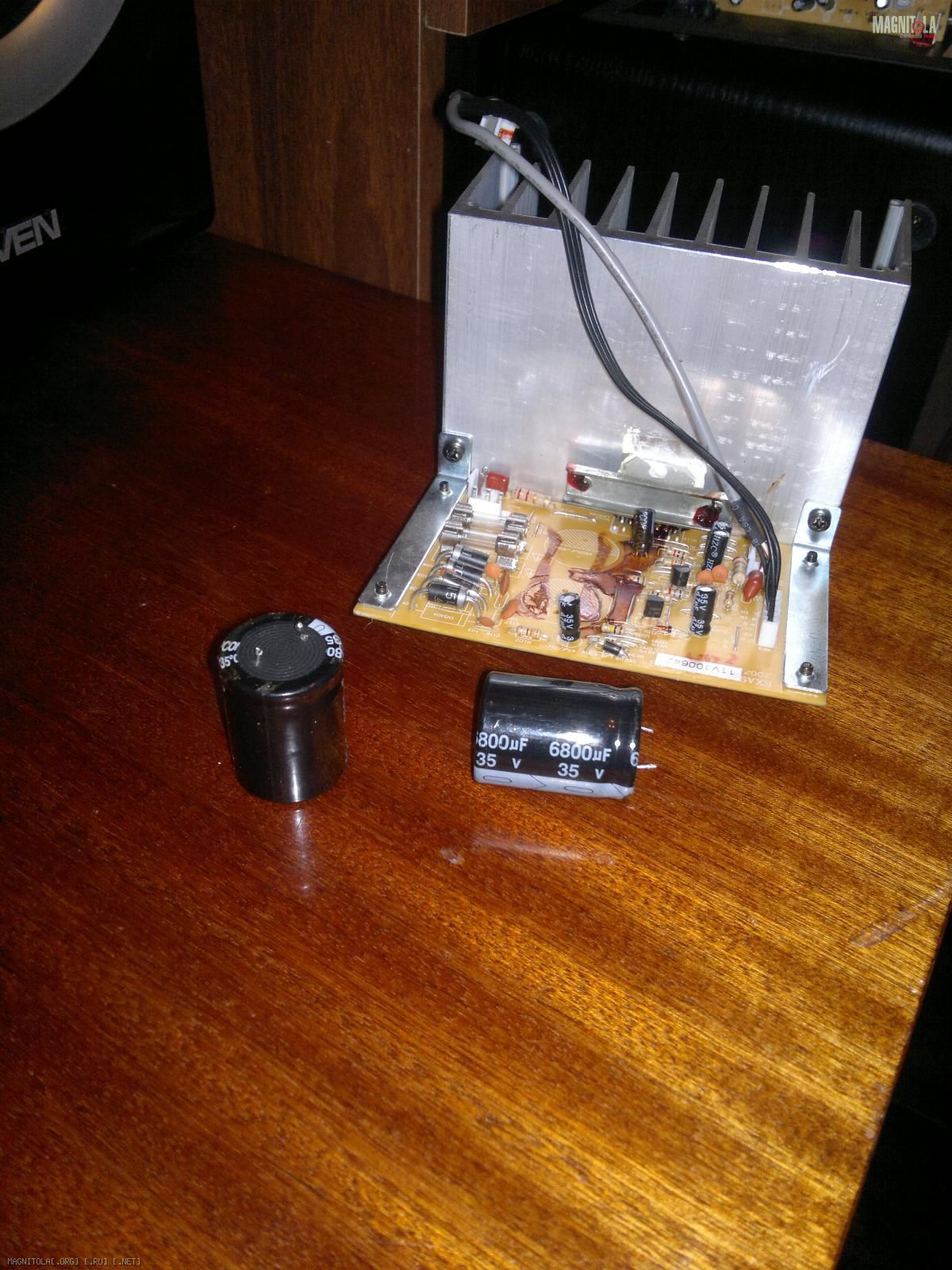

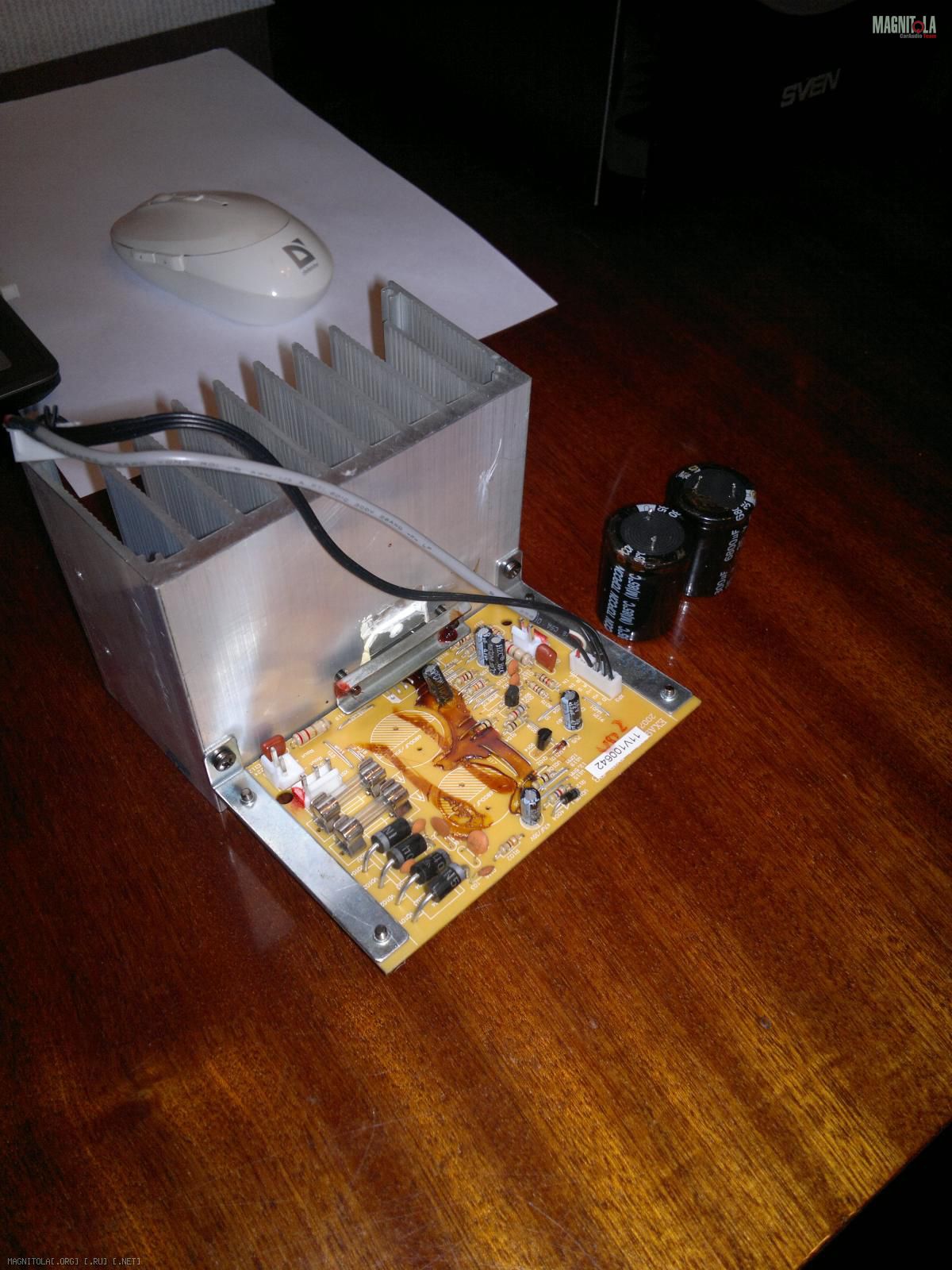

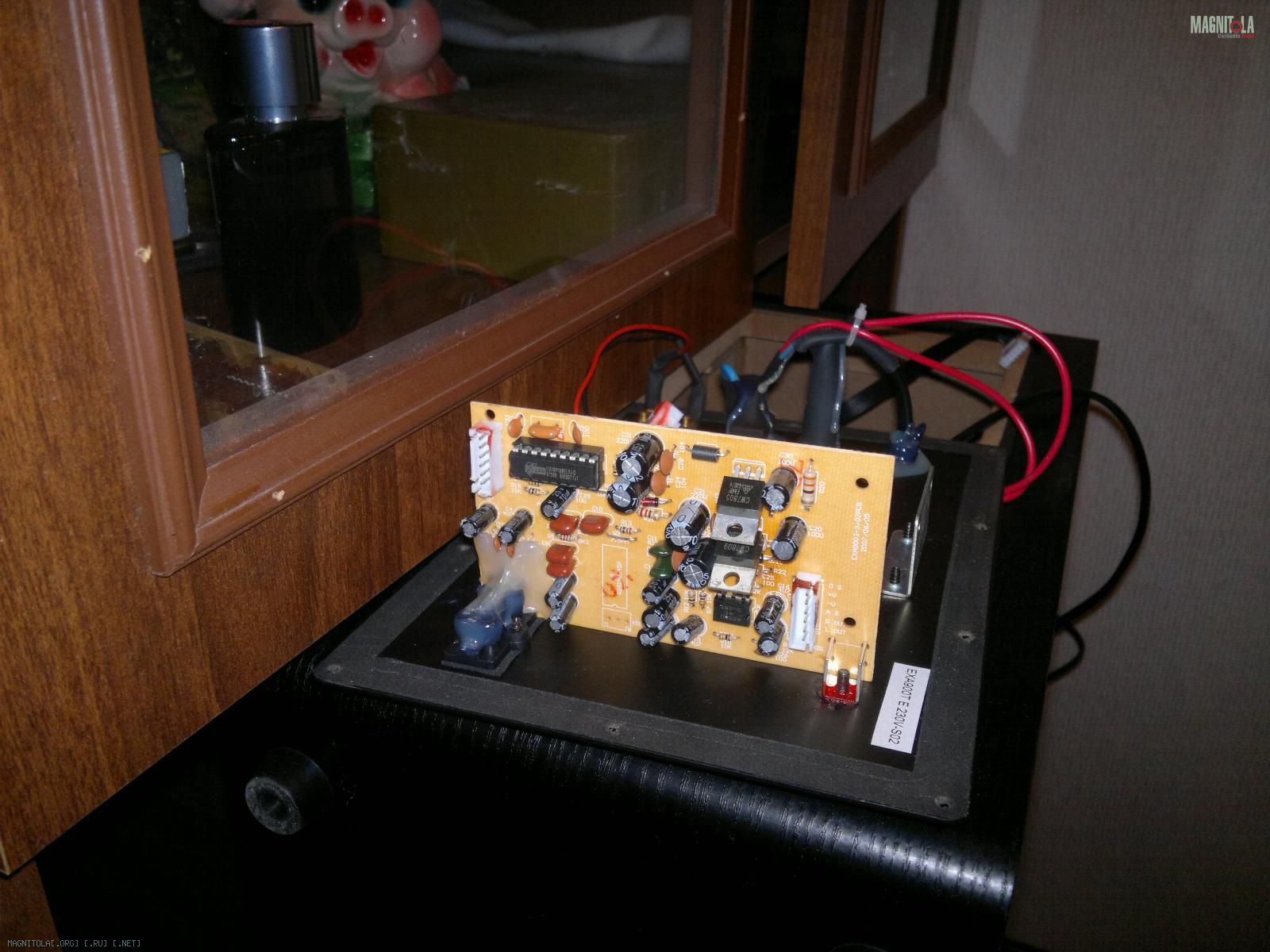

Вот фото, тут встроенный усел на 3 разделен, бп отдельно Вложение 666420Вложение 666422Вложение 666424Вложение 666426
Вид для печати
Вот фото, тут встроенный усел на 3 разделен, бп отдельно Вложение 666420Вложение 666422Вложение 666424Вложение 666426
iskand. Посмотрел Ваши фото,конденсаторы стоят в цепи блока питания,но внешнее состояние их не указывает на то,что они потекли.Разводы на плате-это больше походит на клей, для фиксации конденсаторов на печатной плате.Чтобы не тратить время на поиски,попробуйте измерить ёмкость их(потеря её не исключается),хотя последнее мало вероятно.Замена их на новые, может не дать результата.В помощь будет это:
спасибо! попробую замерить прощупать и тд. а в кроссовере на отдельную колонку не может быть причины?
Можно свести диагностику к минимуму.У нас находится стерео тракт-это два канала усиления.В каждой АС,как я понял есть свой кроссовер.Для проверки можно поменять местами нагрузку(в данном случае АС) и определить слабое звено-если характер неисправности остался неизменным,значит причина кроется в УЗЧ. Пропаять печатную плату тоже не помещает,промыть после этого её(от остатков флюса).Далее, после проведённых действий включить,посмотреть изменения и написать полученный результат.Пока эти действия производятся,сообщите название микросхемы,которая стоит в выходном каскаде УЗЧ,а также в предварительных тоже.,Цитата:
Сообщение от iskand
хорошо,вечером проверю
---------- Сообщение добавлено 04.11.2014 в 18:20 ----------
проверил конденсаторы, один из них не реагирует на мультиметр. а насчет выходного и предварительного каскадов УЗЧ, а что это и где они находятся? прошу понять и простить :-)
Выходной каскад это микросхема, прикрученная болтами к радиатору. Предварительный рассмотрел только 4850 кажется, картинка мелковата, вроде он) Буду рад, если помог!Цитата:
Сообщение от iskand
Значит он неисправен,если правильно сделано измерение.Какие новости на сегодня?.,Цитата:
Сообщение от iskand
не поверите,но я с такой глуши, что кондеры ни..я не найдешь. под заказ уже месяц привезти не могут. есть только на 50v.
Поверю,я тоже иногда в Москве жду по полгода,а то и год детали на заказ,вроде она совсем не деревня,хотя её и называют так иногда-только большой деревней.,Цитата:
Сообщение от iskand
А при чем тут "играет тихо один канал" и емкости в БП?
Если есть возможность поперекидывай платы из одной колонки в другую и тогда будет видно где бяка сидит.
