Усилитель уходит в защиту если прибавить громкость более 20 %.

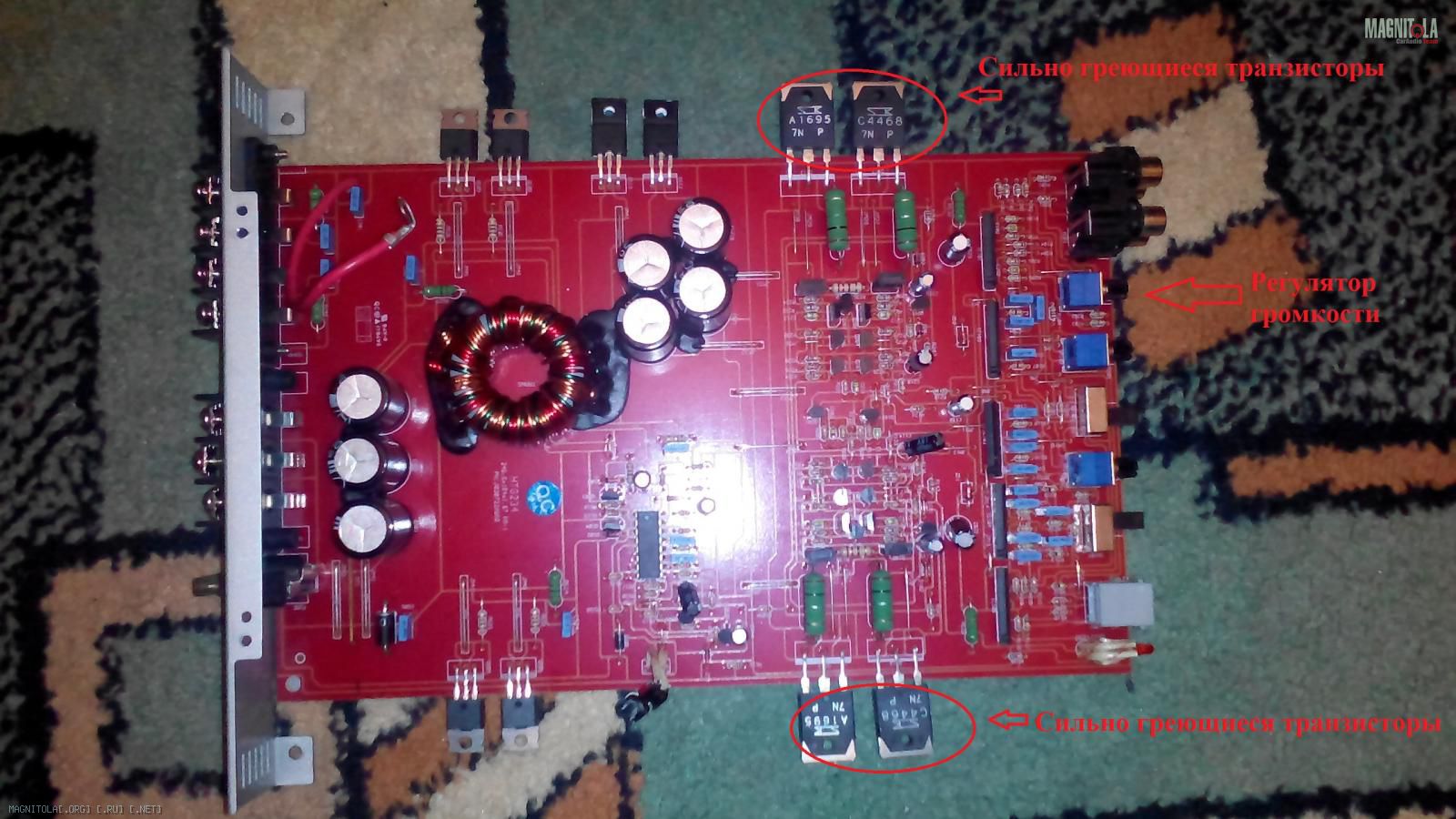

На не большой громкости играет но больше громкость - то начинаются сильно греться транзисторы представленные на фото.
Помогите разобраться в чем дело. Заранее спасибо.Вложение 683178
Вид для печати
Усилитель уходит в защиту если прибавить громкость более 20 %.
На не большой громкости играет но больше громкость - то начинаются сильно греться транзисторы представленные на фото.
Помогите разобраться в чем дело. Заранее спасибо.Вложение 683178
После самостоятельной диагностики было выявлено что пробой на одном из сильно греющемся транзисторе A1695 PNP типа.
То есть звонился в обе стороны от центрального контакта в обе стороны
Прикрепляю изображением Datasheet от данного транзистора.
Вложение 683184
Было принято решение его заменить.
Точно такого же не оказалось транзистора в наличии и под заказ.
Заменен был аналогом BDX54C
Так же прикрепляю Datasheet
Вложение 683186

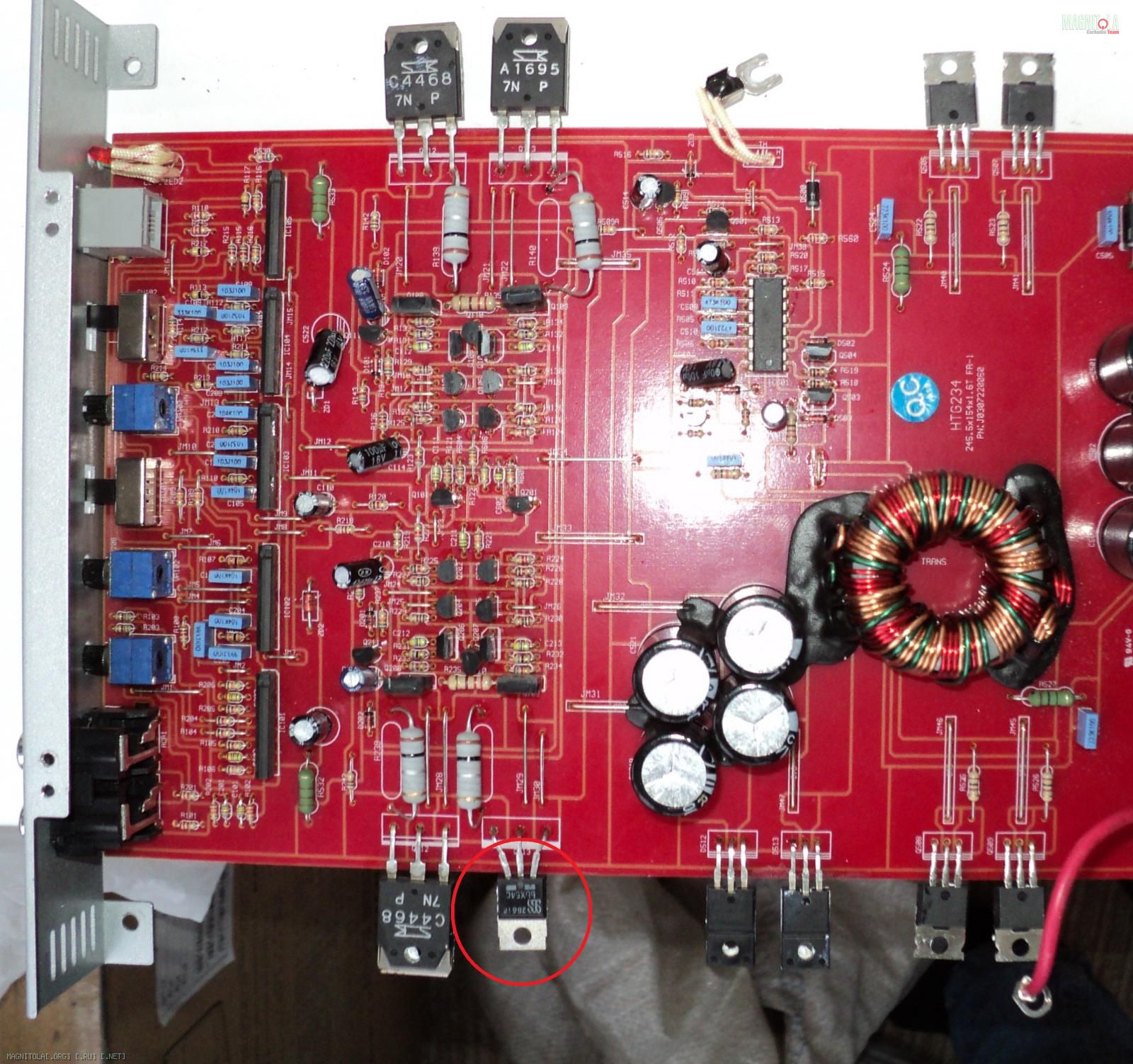

Фото транзистора на плате
Вложение 683188
После замены транзистора, подключил в надежде что все позади.
Ситуация не изменилась и данный транзистор дал пробой в одну сторону - после чего был выброшен.
ну, этот усилитель достоит таких извращений :)
Pd транзисторов глянь ради интереса ;)
На самом деле сегодня прозванивал абсолютно все транзисторы
Пробоя на других не было.
Или стоит детально изучать каждый?Причина может быть не только в пробое?
в твоём случае по параметрам подойдет 2SA1941 или 2SA1265. но совсем не факт, что опять греться не будут, если в обвязке сгоревшего транзистора чего нибудь не досмотрел..
Правильно я понял что данный усилитель достоин усилий, что бы его восстановить?
Или стоит плюнуть и новый приобрести.
Просто потратил на него уже немало свободного времени.
Навыков по ремонту как таковых нет. А за ремонт просят 2500 р.
Обвязку около сгоревшего усилителя тоже проверял
Мерил сопротивление на резюках - все в норме, любо упускаю что то.
Да и транзисторы рядом не показывают пробоя
это заметноЦитата:
Сообщение от Артем_Иванов
это нормальноЦитата:
А за ремонт просят 2500 р.
Биполярные транзисторы(как в твоем случае) зачастую не вылетают по одному, а вместе со своей комплиментарной парой (у тебя 2SC4468), даже если нет прямого КЗ при замере на плате, может быть утечка, которую увидишь только выпаяв и прозвонив.
Хотя, имхо, этот аппарат достоин лишь для самоковыряния. Вовсяком случае, цена 2500 за ремонт для него дороговато. Я такие делаю за 600 + детали..
Обвязку надо смотреть ещё раз,выпаять целый транзистор и проверить его на коэффициент усиления(h21e).На замену можно пару поставить TIP 35 и TIP 36,они не хуже справятся в этом каскаде.,Цитата:
