ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Приобрел - установил магнитолу. Все работало пока не решил установить регистратор.
Магнитола включается при IGN. По своей дурости и в какой то степени невнимательности при отключенной массе (-) магнитолы включил зажигание, после сих действий магнитолка моя и приказала жить. Массу естественно вернул при выключенном зажигании - поворачиваю ключ - тишина, признаки жизни отсутствуют.
Проверил приходящее питание на ножки платы - все приходит, как плюсы так и минус.
Заметил одну особенность, когда отключен минус и включено зажигание то на выходе который активирует доп оборудование ( "+" 300ма) появляется плюс, но когда минус возвращаю то такого не наблюдается. Возможно что так и должно быть, но вдруг и нет, и может это как то поможет разгадать причину.
Помогите кто чем сможет, фото платы и прочего могу выложить. В ремонт если сдавать то обойдется в копеечку, да и сам паяльник в руках держу уверенно, только в диагностике электроники не особо силен.
Немного из того что надиагностировал:
Подключаю на столе все.
Замерил напряжение на АКБ без подключения - 15.8 v
Подключил к магнитоле ( + и IGN запареллелины) - напряжение упало до 15.55 v
Заметил что греется микросхема LV56831 (4UN1)
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Артем_Иванов, насколько быстро и как сильно(ориентировочно - палец держит?) греется LV56831?
Качайте датащит на этот стабилизатор (т.к. схему достать не представляется возможным) и мерьте питания согласно датащиту.
Для измерений неплохо бы иметь стабилизированный источник питания, желательно на 12-13 вольт с возможностью наблюдать потребление тока. Если магнитола не включатся, то потребление должно быть не более 200 мА(край!), если значительно больше, значит что-то коротит, Вполне возможно и сам стаб. Также проверьте питание на микросхеме УНЧ (на чем он у Вас там собран?), правда если стаб в ауте, то там ничего не будет, но последовательность действий Вам ясна, я думаю - от простого к сложному.
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Цитата:
Сообщение от
Артем_Иванов
15.8 v
Это круть...
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Спасибо за совет, вчера так и действовал. Мерил напряжение на ножках согласно даташиту, и сразу заметил что явно не соответствие.
Подробнее распишу чуть позже.
По поводу как быстро греется, если палец держать со стороны где охлаждение то - сек 10 - 15 палец терпит потом уже не вмоготу и стараюсь питалово вырубать.
По даташиту если не ошибся то на данный стабилизатор можно до 21 v подавать.
---------- Сообщение добавлено 25.01.2015 в 11:44 ----------
Параллельно посмотрел где можно купить - что то особо вариантов не нашел.
Только если из китая заказывать..
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Не должен он так греться.
Питание на микросхему УНЧ не менее 12 в. есть?
И вообще, когда будете расписывать укажите замеры на всех ножках стабилизатора, это многе прояснит.
Пока же можно предположить, что стаб либо мёртв, либо его кто то коротит на выходе.
потребление тока магнитолой тоже неплохо бы замерить, можно и обычным мультиметром в разрыв желтого(плюсового) провода.
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Замерил напряжение на ножках, потребление тока не получилось замерить - тестер не хочет выдавать значения, позже решу этот вопрос.
Аккумулятор только такой в данный момент. На холостую выдавал в момент замера - 15.5 v
1 -
2 -
3 -
4 -
5 4.8 v
6 4.7 v
7 -
8 15.2 v
9 15.2 v
10 -
11 -
12 -
13 -
14 GND
15 -
Где стоит прочерк то там потенциала нету вообще
Вложений: 1
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
все таки для уверенности нужно понять потребление. И еще как вариант поднимите 5,6 ноги в воздух и посмотрите будет ли греться стаб. это чтобы понять его ли что то сажает или он сам из-за внутренних, таксказать, противоречий не хочет выдавать остальные напруги..
---------- Сообщение добавлено 25.01.2015 в 16:35 ----------
Цитата:
Сообщение от
Артем_Иванов
потребление тока не получилось замерить - тестер не хочет выдавать значения
с цифровыми мультиметрами это бывает,если у вас такой).
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Аккумулятор выдаёт чуть не 16в... Ядреный.... При таком- еще что-нибудь погореть могло...
Уверен что массы не было?
А через антенный штекер?
И точно дорожка нигде не отгорела?
У меня был случай- пытался убедить Дживиси, что к ней подключен чейнджер...Восстановил дорожку-все заработало.
---------- Сообщение добавлено 25.01.2015 в 19:34 ----------
Заметил одну особенность, когда отключен минус и включено зажигание то на выходе который активирует доп оборудование ( "+" 300ма) появляется плюс, но когда минус возвращаю то такого не наблюдается. Возможно что так и должно быть, но вдруг и нет, и может это как то поможет разгадать причину.
Сюда копать внимательнее-почему так?
Раз уж собрано не на традиционном для Сони мультистабе, объединенном с УМЗЧ...
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Цитата:
Сообщение от
terrarist
Пока же можно предположить, что стаб либо мёртв
Похоже он умер при таких манипуляциях,известная проблема.Пост №6 это всё объясняет сразу.,
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Если с мультистаба снять радиатор- он запросто будет греться так, что палец не удержишь. По крайней мере у LV5680, 5684 так.Он мог крякнуть и от перегрева.а может- там и тепловая защита могла его запереть. По опыту ковыряния примерно похожего кенвуда- он считает и запоминает в том числе и ошибки по питанию. Также могла отгореть и одна из земель- их там вроде несколько.
---------- Сообщение добавлено 26.01.2015 в 02:26 ----------
Походу- твой LV5683 умер... он не выдает напругу для аудио- 8,5в на 3 ноге и питание для цифры-5в на 15.
Как вариант- прозвони защитные диоды на выходах- один к выходу микросхемы, другой на землю...
Вложений: 1
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Если с мультистаба снять радиатор- он запросто будет греться так, что палец не удержишь. По крайней мере у LV5680, 5684 так.Он мог крякнуть и от перегрева.а может- там и тепловая защита могла его запереть. По опыту ковыряния примерно похожего кенвуда- он считает и запоминает в том числе и ошибки по питанию. Также могла отгореть и одна из земель- их там вроде несколько.

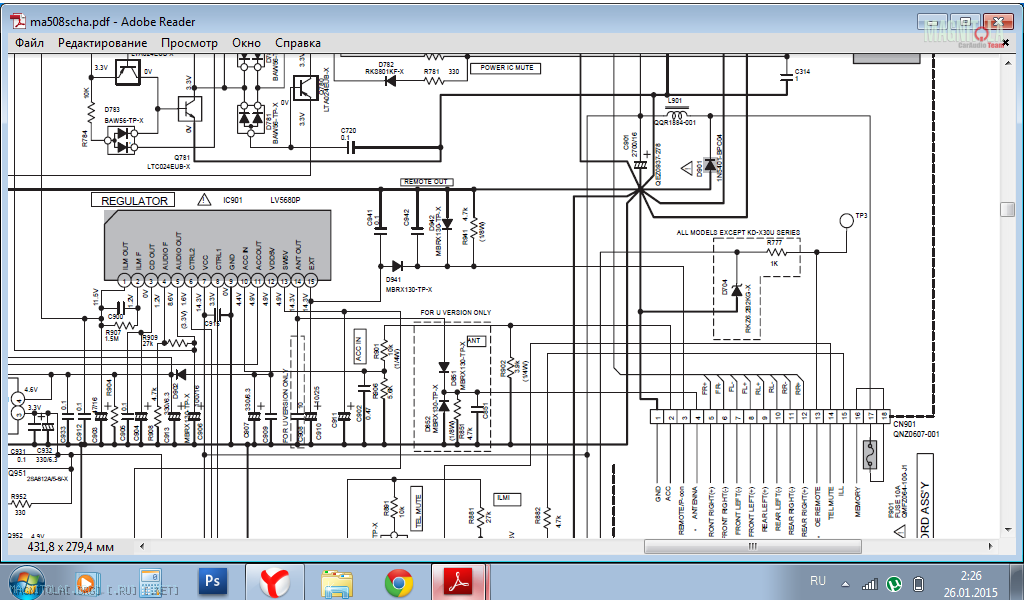

Вложение 702022скорее всего там все сделано примерно так же.
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Спасибо за советы товарищи.
Начал поиски данного стабилизатора - и что то совсем безрезультатно.
В Чип и Дип сказали что такой позиции у них не бывает и заказывать бестолку, в микронике сказали что нету тоже позиции такой но дали надежду что поищут по поставщикам и отзвонятся.
По поводу покупки нашел только вариант на АлиЭкспреес из китая.
Посоветуйте как быть? может аналог какой подойдет?
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Можно попробовать приживить более распространенную LV5680- но с другой поножовщиной. Сони не была бы самой собой, если бы не считала каждый цент- 5683 по-моему самая простая и соответственно- дешевая в линейке-в ней всего 4 канала... более сложные и дорогие имеют большее число каналов стабилизации. Пробовать сделать аналог из рассыпухи не кажется мне удачной идеей-кондиции каналов стабилизации достаточно высоки. Тут есть еще момент- канал на 15 ноге может принимать положение либо 3,3, либо 5 в- задается подачей напруги либо земли на одну из ног...Там надо смотреть- какое напряжение должно приходить на цап, е-вол и прочее. Наверное- надо искать именно ее... переделка может быть слишком сложной...
Мне тут пришла в голову мысль- а цел ли сам аппарат, Может попробовать ее все же сэмулировать, скажем- из четырех LM317? Они стоят копейки. Если аппарат взлетит- есть смысл искать, если не чирикнет- смириться с утратой- не в коня корм выйдет.
Тут есть подводный камень- они должны включиться синхронно- например- какой- нибудь БП, к нему их все прицепить и включать одной кнопкой. Или хотя бы четыре адаптера, включить в удлинитель с кнопкой...
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Интересная мысль....
А LV5683 и LV56831 они чем то между собой отличаются?
Думаю можно рассмотреть вариант из китая
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
По ходу рассуждений на досуге,вспомнил один случай по стабилизаторам напряжения(схемы не было,как обычно).Перегрев стабилизатора был вызван выходом из строя процессора по цепи 5В,вычислить это было сложно,поскольку коротыш не позволял понять по сопротивлению и прозвонкой дорожек ни чего.Исследование печатной платы и прохождение дорожек в ней-вывело именно к нему(основное питание было с поддержкой, в виде ионистора, памяти процессора).В общем нашёл чёткое КЗ,когда поднял ножки проца и КЗ сразу исчезло.Ток стал сразу разумным в потреблении,в отличии подключенного B.UP(1,48А).Может поможет,но как вариант не помешает проверить.,
Re: ПОМОГИТЕ! Не включается магнитола SONY A55BTE
Цитата:
Сообщение от
Артем_Иванов
Интересная мысль....
А LV5683 и LV56831 они чем то между собой отличаются?
В общем-то это одна микросхема...
По параметрам это, само собой- будет уступать+нужна еще логика управления- мультистаб выключен- ток потребления ничтожен, на него пришел Асс- он включился и включил все... Вдруг- мы пользуем уже мертвеца... Менять проц и всё остальное- проще новый купить.
---------- Сообщение добавлено 27.01.2015 в 01:19 ----------
Делать мне нечего- только лазить где попало... Короче- в файлообменнике remont-aud.net валяется схема от D S X- A 40, он собран с применением LV56831- это твоя схема питалова- бери и разбирайся...
