Soundstream STL2.350 не работает, уходит в защиту

Всем добрый день.

Не с того не с сего перестал работать данный усилитель, было это так:
Сижу слухаю музыку и бац звук саба пропал, через 5 сек все выключил и айда в багажник, к нему родному - открыл - вышло немного дыма с запахом явно говорящим что это пыхнул усилок.

Посмотрел на усилитель, на нем горела синяя лапочка, что говорило будто бы он готов к работе - но при подачи линейного входа, на выходе была тишина, что подтвердил мне мультиметр.

Снял мученика и отнес домой - разобрал - сразу увидел - что сгорели MOSFET транзисторы по обоим плечам (с каждой 2 шт.), причем сгорели жестко, что еле разобрал их маркировку (STP60NF06).
Так же сгорели в обвязке 2 чип резистора с номиналом 47 ом. (только на одном плече погорели резюки), так же в обвязке рядом были резисторы с номиналом 10 кОм, но они целы.

Вообщем данные полевики решил заменить аналогами (позже напишу маркировку), купил резисторы (в наличии не было 47 ом - купил 47,5 ом) - поменял детальки - все почистил - подключаю питание через блок питания 12 v (на холостую 12, 89 v, 4A), прикрурутил минус, потом плюс пока тишина, далее REM - загораются 2 лампочки как синяя так и красная вместе, красная лампочка горит примерно 5 сек - потом тухнет - после чего начинает греться MOSFET на одном из плечей, палец сможет терпеть не более 6-7 сек - далее хоть яичницу жарь пока он не уйдет мир иной.

Подскажите пожалуйста товарищи куда копать, может было подобное у кого.
Заранее огромное спасибо.

Завтра куплю новую крону в мультиметр и поподробнее сниму все данные и так же скину фото.

Цитата:

---

Сообщение от Артем_Иванов

Подскажите пожалуйста товарищи куда копать, может было подобное у кого.

---

Проверьте транзисторы выходного каскада обязательно и предкаскады затворов в БП.,

Проверил транзисторы выходного каскада - они не пробиты. Даже если их выпаять то все равно в начале после подачи REM начинает гореть красный светодиод (защита)

Когда выпаяны полевики - тоже самое.

За это время успел поменять все полевые транзисторы в БП, а так же резисторы в их обвязке.
Заменил микросхему (импульсный стабилизатор напряжения)
Щас менял еще какие то чип-транзисторы в обвязки микросхемы.

Вообщем результата ничего не дает - все тоже самое - подаю rem - горит красных - далее через 7 сек тухнет и полевики идут на взлет.

Пришло в голову замерить напряжение при подключенном к усилителю так вот интересная вещь:
Без подключения 13.2 v
При подключенном 19.5 v
Мерял на клеммах усилителя


Так ведь не должно быть?

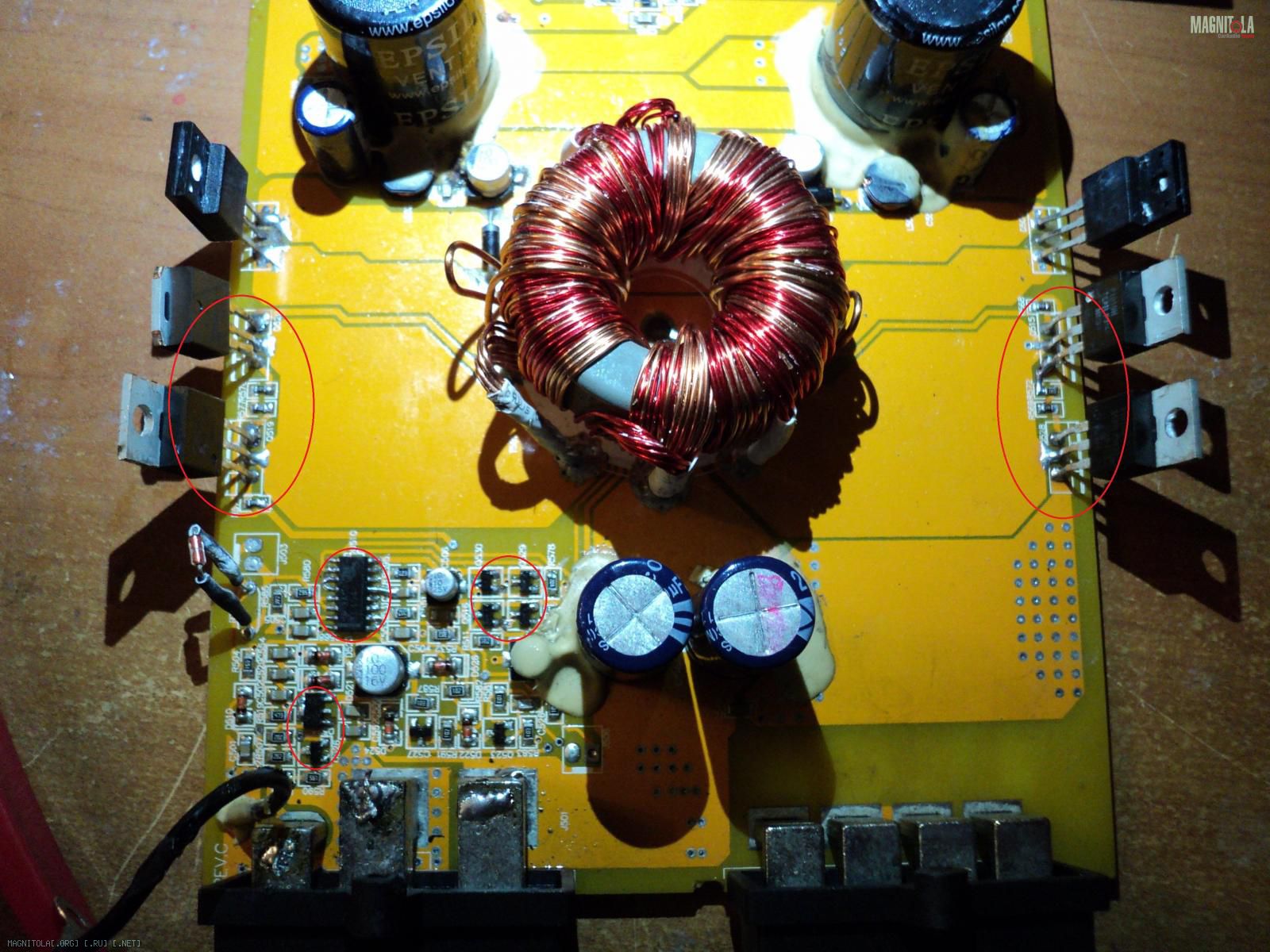

Вложение 708238


То что выделено красным кругом - было заменено
Кстати только что снова включал и решил подождать более 7 секунд после подачи REM
Красная лампочка как обычно потухла и начали греться теперь не MOSFET, а 4 маленьких транзистора которые тоже были заменены, находятся на фото правее от микросхемы

Сдается мне что пора бы его выбросить. Времени потратил на него уйму.

Хотя желание найти ответ не оставляет меня. в покое.
Посоветуйте что бы еще поменять в БП.

Или возможно причина кроется в выходном каскаде?

Цитата:

---

Сообщение от Артем_Иванов

За это время успел поменять все полевые транзисторы в БП, а так же резисторы в их обвязке.
Заменил микросхему (импульсный стабилизатор напряжения)
Щас менял еще какие то чип-транзисторы в обвязки микросхемы.

Вообщем результата ничего не дает - все тоже самое - подаю rem - горит красных - далее через 7 сек тухнет и полевики идут на взлет.

---

Вот Вы меня поражаете на убой,зачем всё тупо менять не понимая методики процесса измерений,а тем более на этом настаивать,что всё якобы, правильно делается.Разобраться в десяти деталях проще,чем не куда.Изучите измерения сначала-как прозвонить транзистор,как измерить импульсы осциллографом и потом делайте выводы из этого-это не такая уж сложная схема,чтобы искать глобальную причину так долго.,

Цитата:

---

Сообщение от Артем_Иванов

Сдается мне что пора бы его выбросить. Времени потратил на него уйму.

---

Когда будете выбрасывать,место подскажите в личке мне,на запчасти пригодится вдруг.,
