Не включается Pioneer DEH-1600UB после не правильного подключения.

Друг купил автомагнитолу Pioneer DEH-1600UB, немного поторопился и подключил что то не так. В итоге Магнитола не запела. Зачем он полез внутрь аппарата,он внятно не ответил)) Когда сей девайс был разобран мной было обнаружено : УНЧ микросхема PAL 012A была отломана (по внешнему виду было понятно что прежде чем ее отломали она успела сгореть :smile3:),так же была обнаружена перегоревшая дорожка (восстановлена - результата нет).

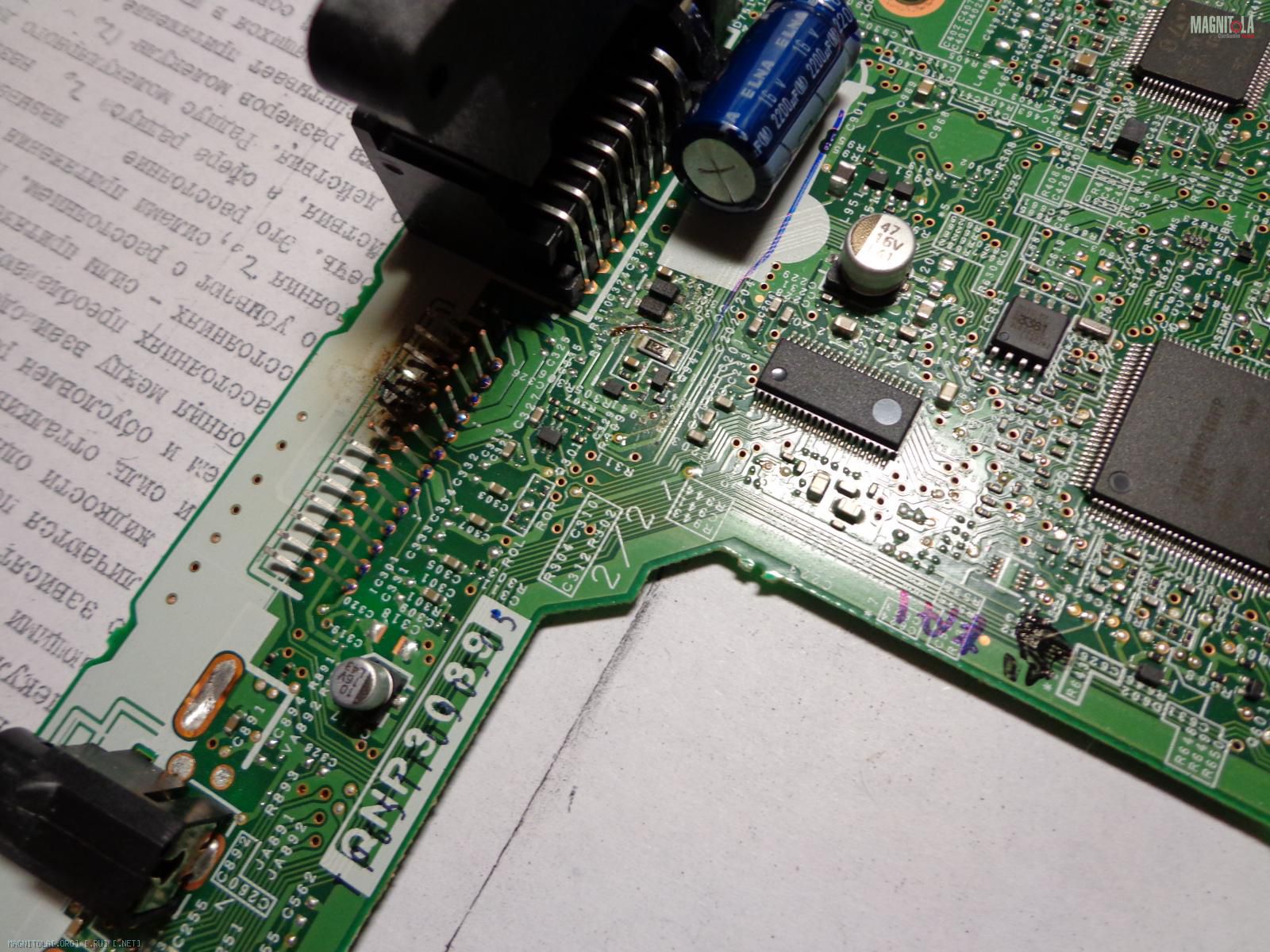

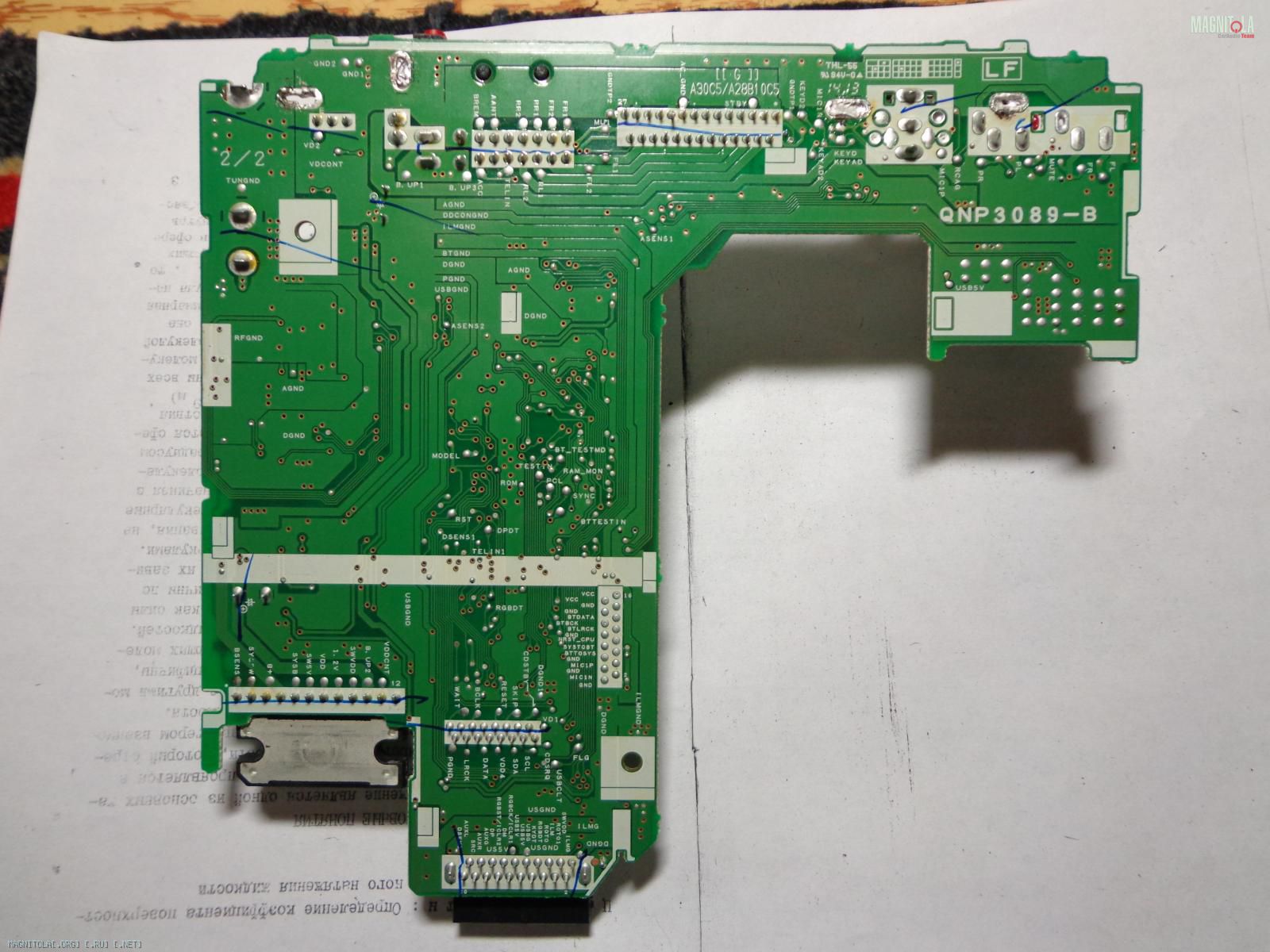

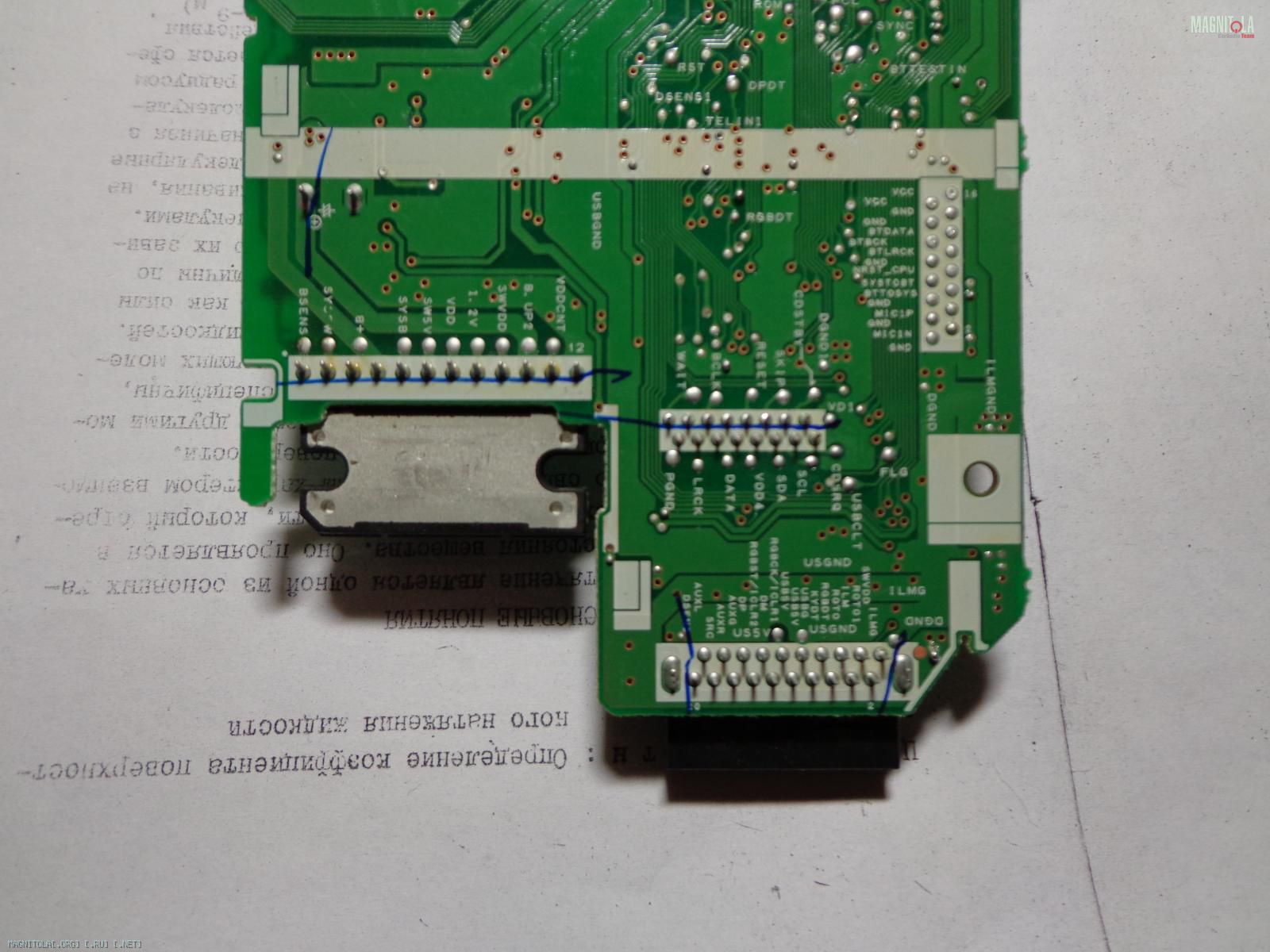

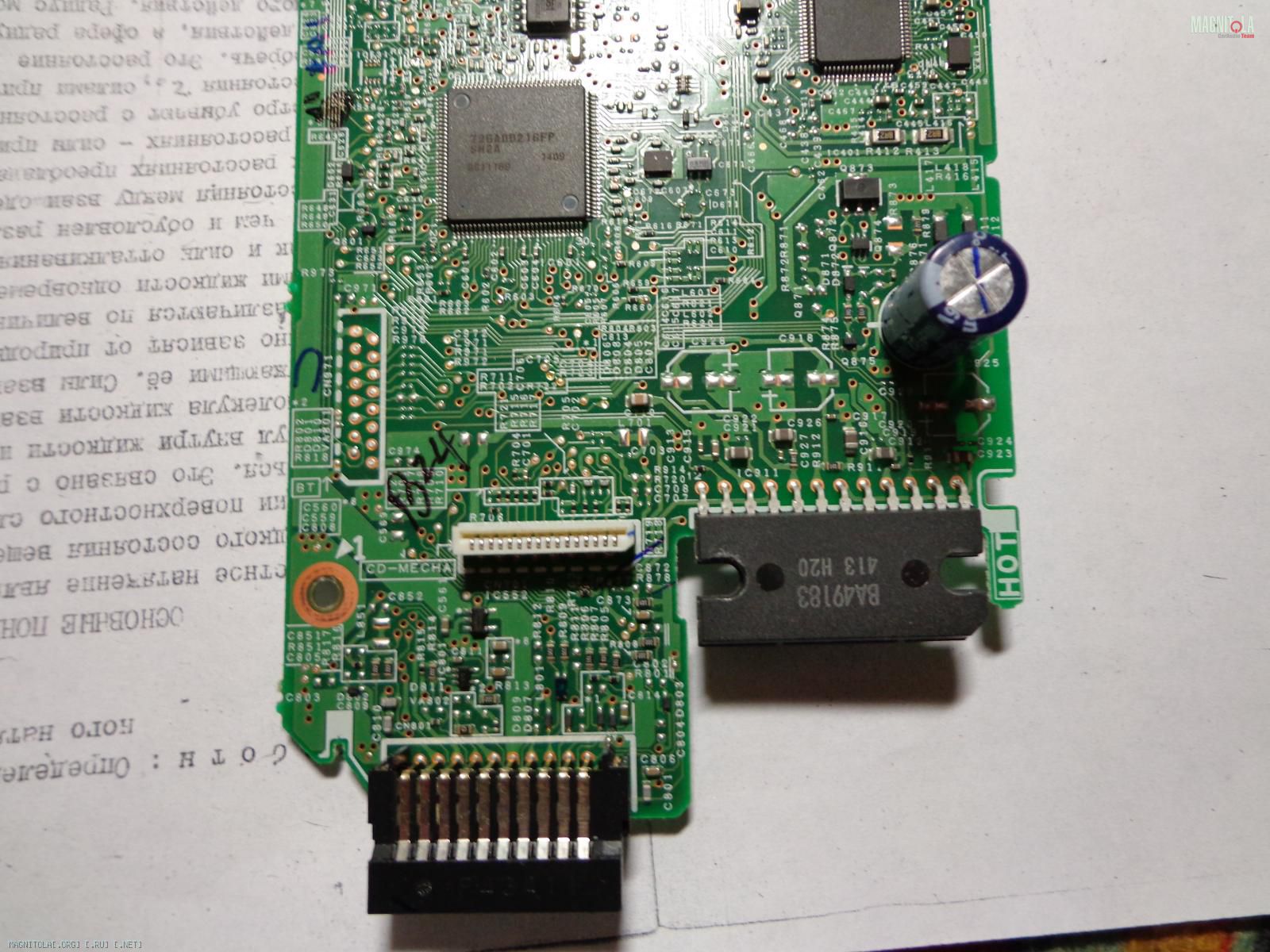

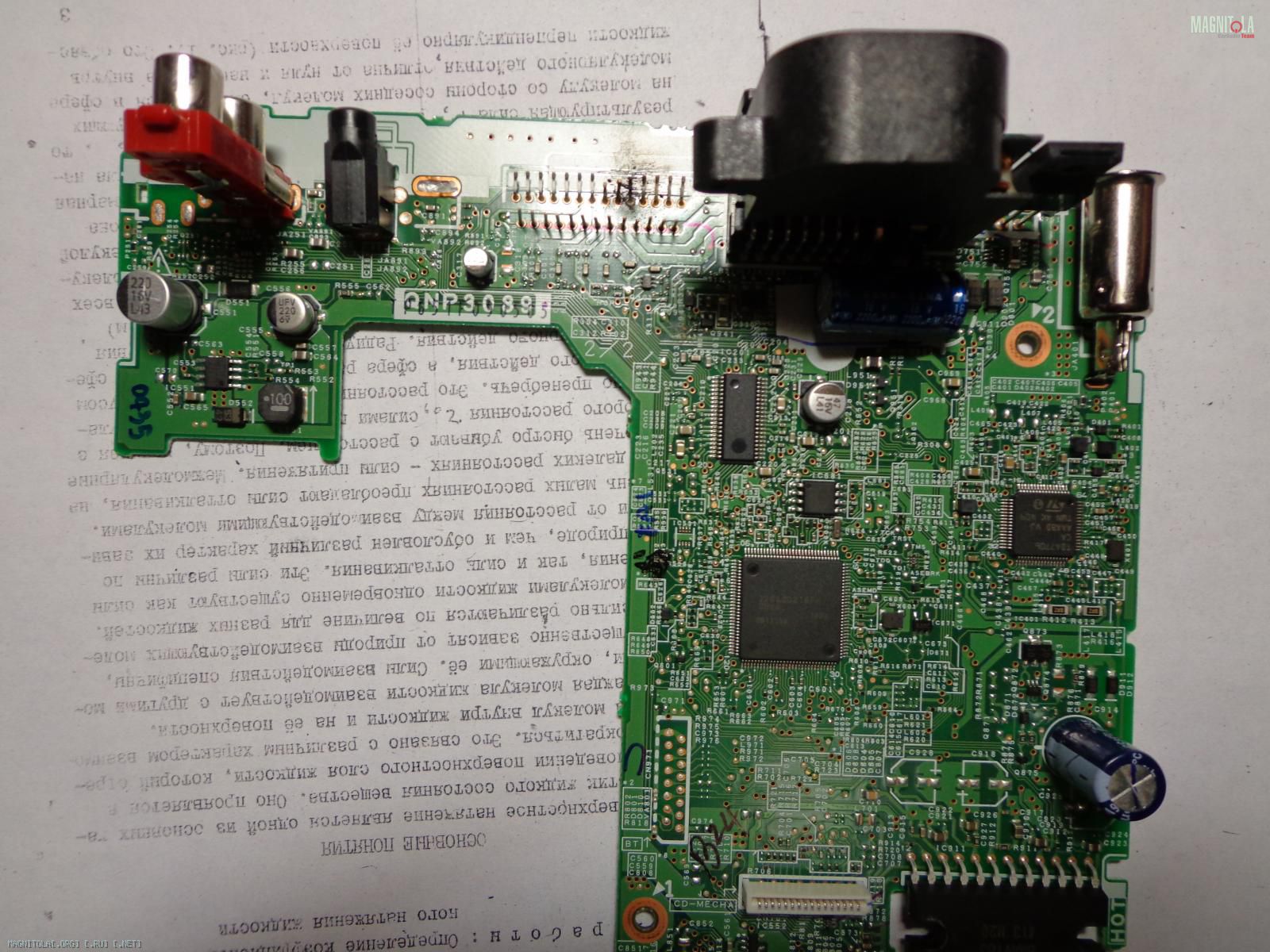

Куда не залезу везде на первый взгляд все цело. Просто не знаю что делать.:sad:Вложение 712636Вложение 712638Вложение 712640Вложение 712642Вложение 712644

Пальцем тыкнуть в правильное решение будет проблематично, но мастер справится. Единственное что - дорого будет. Одна лишь PALка рублей в 600-700 обойдется, стабилизатор тоже вероятно убило, ещё рублей 300-400.. ну и мастеру на поесть рублей 500.. итого - нужно ли оно Вам?

terrarist, Пальцем тыкать не нужно,просто подсказать с чего начать. PALка меняется на ТДАшку, стабилизатор можно выдернуть с другой магнитолы.

Цитата:

---

Сообщение от Пацанчик

Пальцем тыкать не нужно,просто подсказать с чего начать. PALка меняется на ТДАшку, стабилизатор можно выдернуть с другой магнитолы.

---

Ну по стабилизатору пока вопрос открытый-здесь бабушка на двое сказала,при крутых переполярках выживал как не странно.МС можно заменить на TDA 7560(только не левую,поскольку 25 нога диагностическая у неё,но с применением некоторых знаний можно заменить на более дешёвый вариант-типа TDA 7388 и т.п.).Удалить неисправную МС,прозвонить диоды в первую очередь и заменить неисправные просто необходимо.Есть некоторая тема по этому поводу тоже:
http://magnitola.org/diagnostika-i-r...-mosfet-3.html

Цитата:

---

Сообщение от Пацанчик

terrarist, Пальцем тыкать не нужно,просто подсказать с чего начать. PALка меняется на ТДАшку, стабилизатор можно выдернуть с другой магнитолы.

---

В теме уже достаточно рекомендаций дано
Пацанчик, не видно действий для решения этого вопроса

Анализируйте датащит на стаб Вложение 714182
Также схема http://rc5.ru/files.php?id=1183

Если есть программатор под SPI, то попробуй поподкидывать прошивки от сродных моделей (в инете не нашел на 1600 модель, но есть на) 1700 http://remont-aud.net/board/car_audi.../156-1-0-16592 и 1500 http://remont-aud.net/board/car_audi...7/156-1-0-9777 . Естесственно свою прошивку сохраните на комп обязательно, не факт что эти пойдут. А вот если хоть как то заведется, но будет не в адеквате, тогда уже стоит попросить на свою модель на соответствующем форуме.

gena60, Все попавшиеся диодики прозвонил (пробитых не выявлено),
terrarist, Программатора у меня нет)), за даташит и схемку большое спасибо. Правда схемка из ссылки не похожа на схематику ремонтируемого аппарата. А названный даташитом - BA49183.pdf,пришелся в самый раз.(схема почти в точь в точь ).
Прошу прощение что так долго отвечаю,просто времени почти нет : работа ,дела по дому. Вот и выхватываю свободные минутки чтобы потыкать мультиметром, да паяльником)) Ну со схемой я думаю будет проще)

Цитата:

---

Сообщение от Пацанчик

Правда схемка из ссылки не похожа на схематику ремонтируемого аппарата

---

Ну состав не был полноценно озвучен, потому брал, что в сети есть..
Пока искал датащит, нашел на "Мониторе" тему с траблой от прошивки, тоже невключался, проц ввиду неправильного ПО не давал команды на включение стаба. А прошивки не редко слетают при неправильном или даже просто заниженом питании. Правда на Пионерах с таким не сталкивался, но то я, может у кого из сервисников, у коих их легион, и бывало с таким дефектом. У меня все пока упиралось только в адекватную замену УНЧика, так чтобы и клиент согласен и я не в накладе.

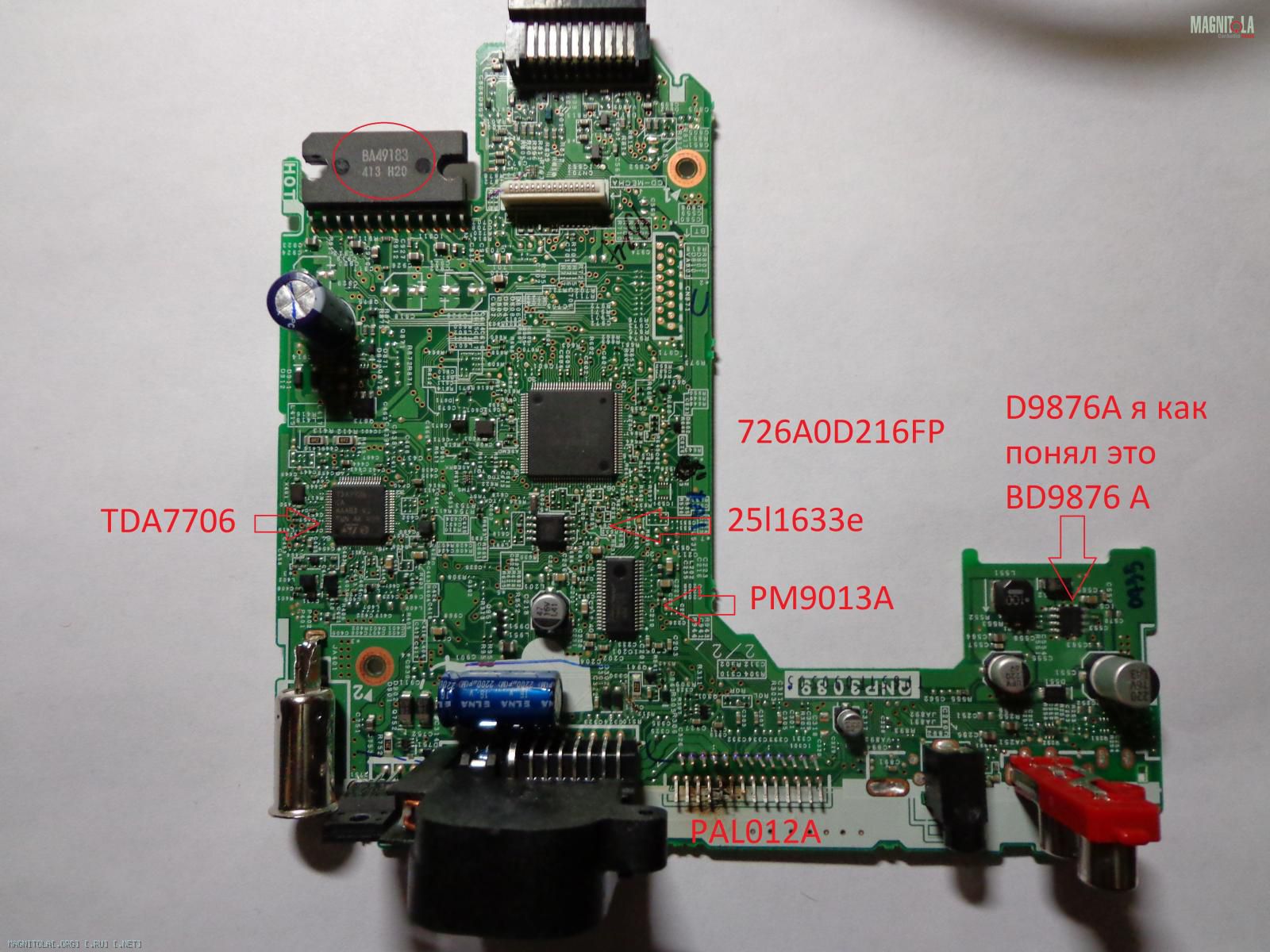

Вложение 714222 Фото с составом))

Цитата:

---

Сообщение от Пацанчик

Вложение 714222 Фото с составом))

---

Раз состав понятен,тогда что на стабилизаторе видим?-укажите напряжения по ножкам относительно минуса питания.,
