У кого есть mosconi RTC (внешний регулятор громкости) поделитель фотками внутренностей пожалуйста :)
Вид для печати
У кого есть mosconi RTC (внешний регулятор громкости) поделитель фотками внутренностей пожалуйста :)
скольки пиновый там разъем? не обязательно ж родной использовать. у меня валяется какой то дома
Вот родной как раз не хочется покупать, при сегодняшнем курсе это получается золотой потенциометр.
Там обычный RJ45, используются только 6 пинов, со 2-го по 7-й т.е.
В ранних версиях RTC внутри был только потенциометр, сейчас судя по фото светодиод (power) еще добавили.
Но не хочется методом тыка выяснять схему подключения.
Вложение 719284
Цитата:
Сообщение от Андреичъ
точно RJ45? не меньше? Через недельку только смогу сказать какой у меня. Помню точно что к альпайнам не подходил...Цитата:
Сообщение от nifty
RJ45 или RJ12 в общем без разницы, разъемы там стандартные, с ними проблем нет :)
Если есть возможность сфотографировать платку RTC то буду весьма признателен, через неделю или две, мне не горит.
Цитата:
Сообщение от Андреичъ
---------- Сообщение добавлено 26.02.2015 в 08:20 ----------
Добрался до mosconi, там RJ12 разъемы :)
Цитата:
Сообщение от nifty
А схемку можно в студию или фото с двух сторон? Какой переменный резистор стоит - 10кОм? Светодиод напрямую запитан. от усила? Для чего он там? Просто или клип показывает?
кстати, хорошо что напомнили, как раз под рукой!
Коннектор RJ-11 (4 пина), переменный рез 10кОм, диод через резюк 10кОм - сигнализирует о включении уся.
Распиновку разъема только нереально разглядеть, а "звонилка" в машине
Вложение 725742Вложение 725744Вложение 725746Вложение 725748
пятихат на мобилу и забирайте :D
Ром, ты чего нафоткал (от какого уся)? Они, регуляторы, как "братья", только вот, как писал ТС: "Но не хочется методом тыка выяснять схему подключения.", отличаются разводкой в разъёме и номиналом потенциометра, поэтому он и спрашивал фото именно RTC...
да они все одинаковые, я даже сомневаюсь что они чем то отличаются! Это - от какого то мак-аудио, даже не помню откуда он у меняЦитата:
Сообщение от IlSan
Как вариант, посмотреть тему в этом разделе,может внесёт ясность немного:
http://magnitola.org/diagnostika-i-r...f-350-2-a.html
Шах и мат апстену
Цитата:
Сообщение от Андреичъ
---------- Сообщение добавлено 06.03.2015 в 01:22 ----------
Куда там вносить ясность, да там везде есть потенциометр, да методом тыка можно понять распиновку и необходимое сопротивление.
Просто я думал что есть владельцы данного устройства, которые могли бы поделиться фотографией.
Цитата:
Сообщение от gena60
Да уж. Видать мало кто берет MOSCONI с регулятором. У меня тоже MOSCONI one 240.2, регулятор не покупал.
---------- Сообщение добавлено 06.03.2015 в 10:18 ----------
Да нормально все разглядеть, отсвечивают дорожки немного, разъем на последней фотке сверху вниз если идти, то 2,3 нога в центре. По краям питание диода. Работать должно.Цитата:
Сообщение от Андреичъ
В общем сам спросил, сам отвечаю :secret:
Для понимания "откуда ноги растут", путем научного тыка набросал схему входов "PRESETS", "MASTER" и "SUB (CH 5-6)", все это приходит на соотв. входы ATMEGA168PA.
Ну и конечно распиновка для подключения регуляторов и селектора пресетов. (MOSCONI RTC и MOSCONI MOS SWITCH)
Переменный резистор может быть любым из диапазона 5..10кОм.
Вложение 728856Вложение 728862
Проверено эмпирически, работает :download:
Вложение 728858Вложение 728860
Диод запитывается без резистора? И переменный резистор по схеме подключается только 2 контакта? Мне надо на усил. без DSP на регулятор баса. 2 и 3 нога разъема замыкаются между собой получается? По твоей схеме это Volume control...Цитата:
Сообщение от nifty
MOSCONI RTC согласно и сайту подходит для ONE, D2 и DSP 4to6. Соотв. у Вашего ONE схема подключения должна быть аналогичной.
Диод без резистора, т.к. в этой цепи уже есть резистор 1к.
Переменный по двум, третий просто в воздухе висит.
Контакты 2 и 3, замкнуты со стороны самого DSP. А дальше уже как пожелаете, можно по двум проводам тянуть для надежности, можно по одному.
P.S. Вот рисуешь схему, рисуешь. А зачем, никто же не смотрит :not_i:
Цитата:
Сообщение от Евгений Орск
так какой разъем? тебе подойдет МОЙ регулятор?Цитата:
Сообщение от Евгений Орск
Цитата:
Сообщение от nifty
Конечно смотрел схему) И даже сравнил схему регулятора Андреича, фото которого он выложил. Они разные. Спасибо за схемку, попробую на выходных
---------- Сообщение добавлено 19.03.2015 в 00:10 ----------
Нет,не подойдет. По разному ноги распаяны, можно конечно переделать твой, но овчинка не будет стоить)Цитата:
Сообщение от Андреичъ
---------- Сообщение добавлено 19.03.2015 в 00:16 ----------
Подскажите еще чуток. На усе есть функция автовключения по сигналу на высокой линии. Подаю с выхода наушников айфона-не включается, только по ремоут. В машину к штатной магнитоле накинул со среднечастотников-включается автоматоматом и играет, и выключается после выключения головы. Накинул с низкочастотников-не включается, как и с айфона только по ремоут. Вообще понять ничего не могу.
Цитата:
Сообщение от Евгений Орск
Функция auto sense. Для включения по сигналу переключатель должен быть в положении "SE". Работает только для высокоуровневых входов.
Контакт remote в данном случае становится "remote out", с него сигнал remote подается на другие устройства.
От айфона и не должно включаться, он ближе к низкоуровневым. Почему от низкочастотников не хочет не знаю, возможно надо поиграться с регулятором "LEVEL dB" для этого входа.
СМ найдите,чтобы понимать это-почему так всё происходит.,Цитата:
Сообщение от Евгений Орск
СМ это я понимаю Сервис Мануал, я смотрел в нем написано - при положении переключателя в HIGH Signal - включение/выключение автоматом, у меня так и стоит. Но не включается. Хотя со среднечастотника включался...Цитата:
Сообщение от gena60

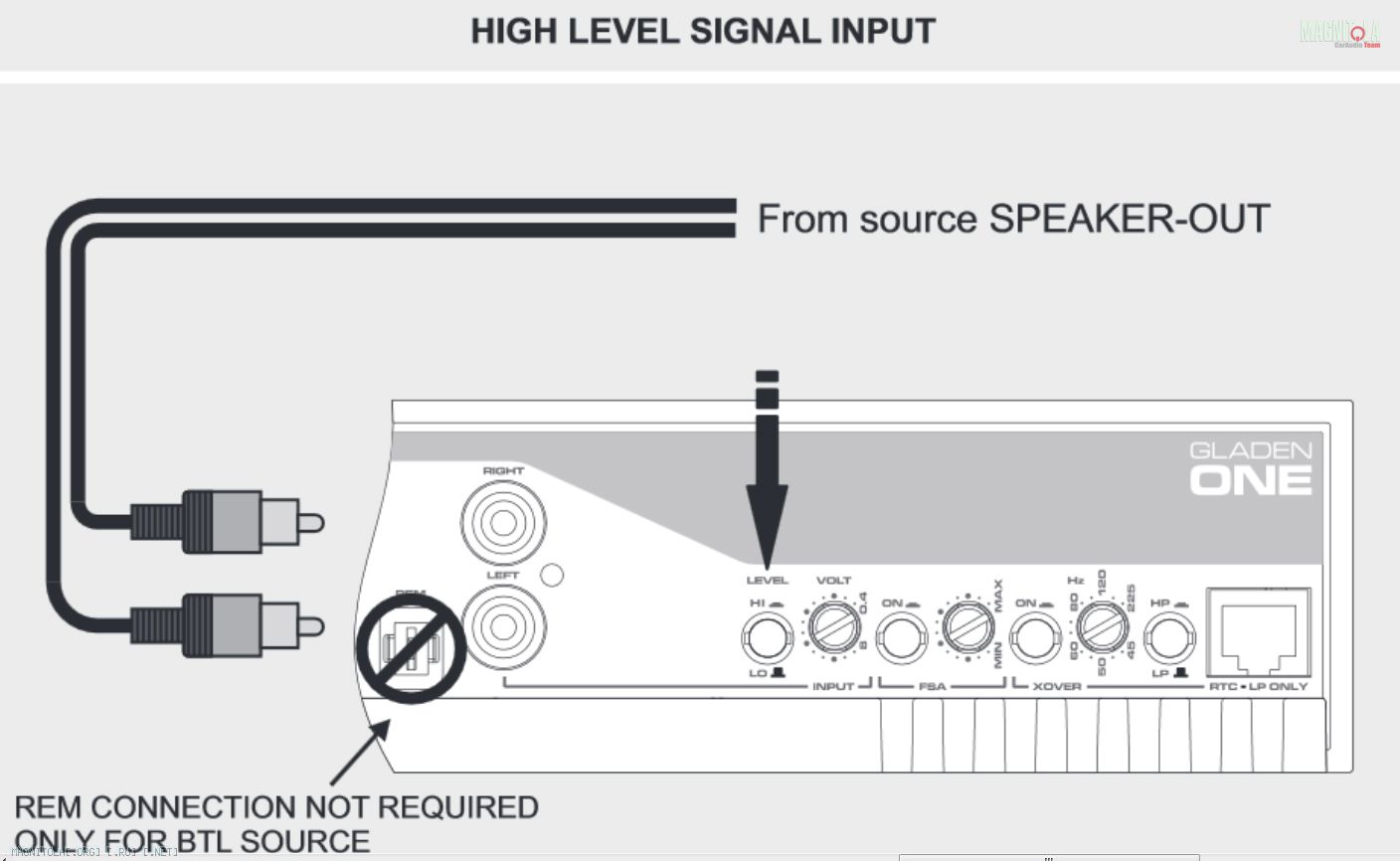

Вложение 734966
Не пойму что такое BTL источник. В мануале в переводе звучит: Дистационное включение ремоут не требуется только для BTL источника.
Все понял, BTL - это мостовое включение нагрузки...
Bridge tied load (BTL) - мостовое включение нагрузки
Выдержка из спецификации:
EFFECTIVE POWERs:
233Watt (180 Watt @12V6) x 2@ 4 Ohm / ST mode/ 1% THD / 1KHz -51.0 A(η = 63.5%) - стерео режим
345Watt (266 Watt @12V6) x 2@ 2 Ohm/ ST mode/ 1% THD / 1KHz –86.8 A(η = 55.2%) -стерео режим
690Watt (532 Watt @12V6) x 1@ 4 Ohm / BTL mode/ 1% THD / 1KHz –86.8 A(η =55.2 %) -мостовое включение
Я на BTL много еще чего могу придумать :D
Вот выдержка из обзора:
----------------------------------------
Теперь переключатель (BTL-SE). Это на тот случай, если усилитель подключён по высокому уровню, а усилители головного устройства не мостовые (Bridge TransformerLess), а обычные (Single End). Нынче такие как будто не водятся, но вдруг вы возьмётесь за апгрейд чего-нибудь антикварного? В положении BTL устройство включится, почуяв постоянную составляющую на входе, неотъемлемо присутствующую на обоих концах мостового усилителя, в позиции SE постоянной составляющей нет, и командой на включение будет появление сигнала звуковой частоты.
----------------------------------------
P.S. Инструкции у MOSCONI кошмар, вернее их просто нет.
А вот выдержка уже из другого обзора
----------------------------------------
Переключатель Auto sense BTL-SE делает выбор межу балансным («плавающим» относительно «земли») и обычным («заземлённым») источником сигнала. Второй случай на практике означает соединение с выходами на громкоговорители, тогда и подключается схема автоматического включения по постоянной составляющей. Вывод Remote может быть как входом, так и выходом — когда работает функция auto sense
----------------------------------------
Правда супер? Производители кретины не удосужились написать пару строк, зато теперь какое поле для фантазии.
---------- Сообщение добавлено 19.03.2015 в 11:41 ----------
Евгений, там два предложения. Первое "Сигнал remote не требуется." А второе "Только для BTL источника."
А вы их объединили, и смысл стал противоположным.
Цитата:
Сообщение от Евгений Орск
Цитата:
Сообщение от nifty
Да уж... В спецификации значится табличка...
EFFECTIVE POWERs:
233Watt (180 Watt @12V6) x 2@ 4 Ohm / ST mode/ 1% THD / 1KHz -51.0 A(η = 63.5%) - стерео режим
345Watt (266 Watt @12V6) x 2@ 2 Ohm/ ST mode/ 1% THD / 1KHz –86.8 A(η = 55.2%) -стерео режим
690Watt (532 Watt @12V6) x 1@ 4 Ohm / BTL mode/ 1% THD / 1KHz –86.8 A(η =55.2 %) -мостовое включение
Значит упоминаемый BTL относится к BTL mode, т.е. мостовому режиму... ST mode- стерео режим...
Но от этого не стала работать функция автовключения...может взятый сигнал с мидбаса порезан по верхам и усил не воспринимает такой сигнал, хотя теоретически он же по напряжению ориентируется...
p/s/ когда усил был запитан от среднечастотника - то включался и работал, даже когда голова включалась и регулятор был на нулевой отметке громкости...
что делать? :help::help::help:
СМ, действительно- сервис мануал,но в нём есть принципиальная схема и всё необходимое для ремонта.На фото выдержка из user manuals(пользовательские настройки).В данном случае рассмотрено подключение по высокому уровню,т.е. от АС.,Цитата:
Сообщение от Евгений Орск
Я очень сильно сомневаюсь что сервис мануалы mosconi существуют в природе, у них даже на обычную инструкцию не хватило сил. Схема конечно у них есть, вот только в интернете ее нет.
С тем же успехом можно посоветовать посмотреть "Бэтмен: Начало", делу не поможет, но хоть отвлечетесь.
Цитата:
Сообщение от gena60
Такие фильмы не смотрю,предпочитаю классику.Суть сообщения Вы не поняли,в котором говорится о разнице SM и UM.,Цитата:
