Mystery MA4 300v2 чудит в 3х канальном соединении
Всем доброго времени суток.
Прошу помочь установить причину странностей поведения усилителя.
Как уже описано в заголовке, имеется 4х канальный усь Mystery MA4 300v2.
Реализовано 3х канальная схема подключения: фронт и мост саб на тыл.
Голова Pioneer deh-2400 ui.
В настройках головы установка предусилителя стоит в положении sub/sub.
Проблема заключена в следующем:
1. При отключении саба в голове (sub off) без установленного фильтра HPF саб продолжает играть. Если резать высокие с помощью HPF саб тоже режется.
2. Если отключить межблоки от rear, саб все равно продолжает играть.
3. Аналогичная же проблема и в других вариантов установки предусилителя.
Все межблоки и провода подключены правильно.
Провода колонок и саба переподключались несколько раз, эффекта 0.
Менялся мост с фронта на тыл, эффекта 0.
Провода от колонок и саба между собой не контактируют.
На внешний вид плата уся без повреждений, явных признаков замыкания нет.
Усь не уходит в защиту, прекрасно работает.
HPF на усе не работает для переключателя в HP.
Причины, нет возможности адекватно порезать фронт и саб.

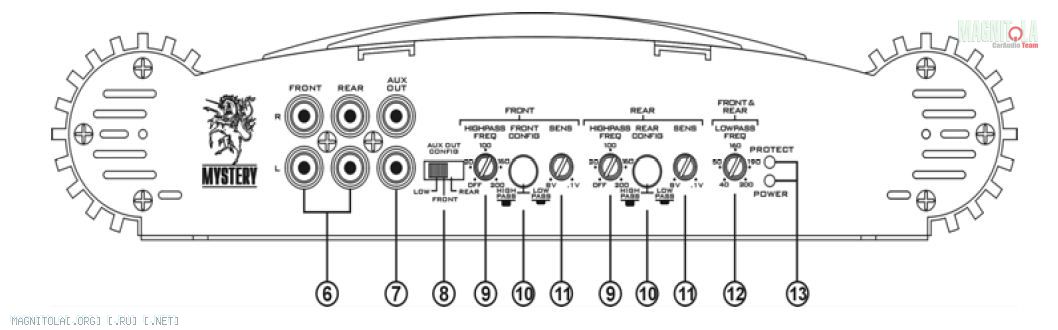

Внешний вид усилителя.
Вложение 730704
Помогите, пожалуйста, определить проблему, уже всю голову сломал.
Re: Mystery MA4 300v2 чудит в 3х канальном соединении
Как все это дело подключено? Лучше с фото.
Вложений: 2
Re: Mystery MA4 300v2 чудит в 3х канальном соединении
Цитата:
Сообщение от
aaw
Как все это дело подключено? Лучше с фото.

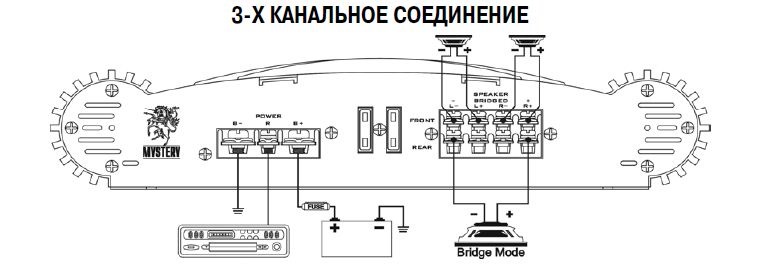

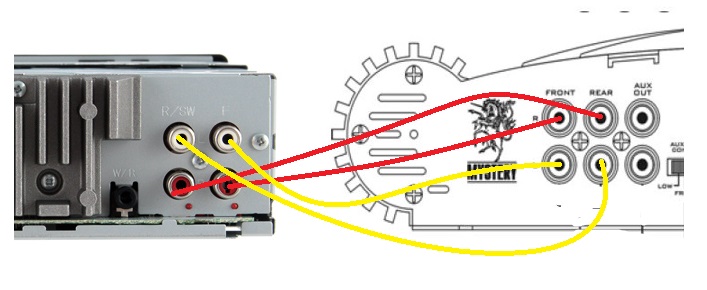

Живьем не могу сфотографировать сейчас, но выглядит так:
Вложение 730734
Вложение 730736
Re: Mystery MA4 300v2 чудит в 3х канальном соединении
Цитата:
Сообщение от
dmitrym Живьем не могу сфотографировать сейчас, но выглядит так:
Это в теории,но лучше в реальности фото показать,иногда в этом есть разногласия и подключено не правильно.Только фото честно указывать,без изменения осуществлённой коммутации(просто сфотографировать ничего не меняя).,
Re: Mystery MA4 300v2 чудит в 3х канальном соединении
Цитата:
Сообщение от
sevkf А что конкретно не правильно на схемах?
в схемах -то все правильно, а вот в натуре может быть не так...
Цитата:
Сообщение от
dmitrym Если отключить межблоки от rear, саб все равно продолжает играть
Отключение со стороны ГУ производилось или усилителя?
Цитата:
Сообщение от
dmitrym Аналогичная же проблема и в других вариантов установки предусилителя.
тут немного не понял, подробнее можно?
Re: Mystery MA4 300v2 чудит в 3х канальном соединении
Цитата:
Сообщение от
aaw в схемах -то все правильно, а вот в натуре может быть не так...
Точно-точно!!! Я тоже рисую схему подключения,показываю наглядно человеку на девайсах-когда приезжает с проблемой,то всё подключено не так,как было нарисовано.К сожалению таких случаев не мало,самый последний из истории случай-принёс человек 4-х канальный усилитель в ремонт(не работают два канала).В итоге переключатель стоял на LPF всего-лишь,переключил при нём и всё появилось(сделаю сноску,что его знаю не первый день и он инсталл делает сам,включая изготовление подиумов и коробов сабов не для бюджетных брендов).Ошибаться свойственно всем,я и сам это не исключаю, по отношению к себе тоже-окончательная проверка перед включением,это устраняет-человеческий фактор всегда присутствует,просто автоматом получается,а не по незнанию.,
Re: Mystery MA4 300v2 чудит в 3х канальном соединении
А мне кажется тут секрет кроется в Переходном затухание-в этом усилителе оно сильно низкое. Если в двухканальном усилителе подать сигнал на левый канал, а динамик подключить к правому, то мы услышим «переходное затухание». Т.е. часть сигнала из одного канала
проникает в другой.Чем выше этот параметр, тем лучше стереоэффект. В твоем случае в 4х канальном усилителе сигнал из АВ проникает в СД.
Вложений: 5
Re: Mystery MA4 300v2 чудит в 3х канальном соединении
Вложение 733176
Вложение 733178
Вложение 733180
Вложение 733182

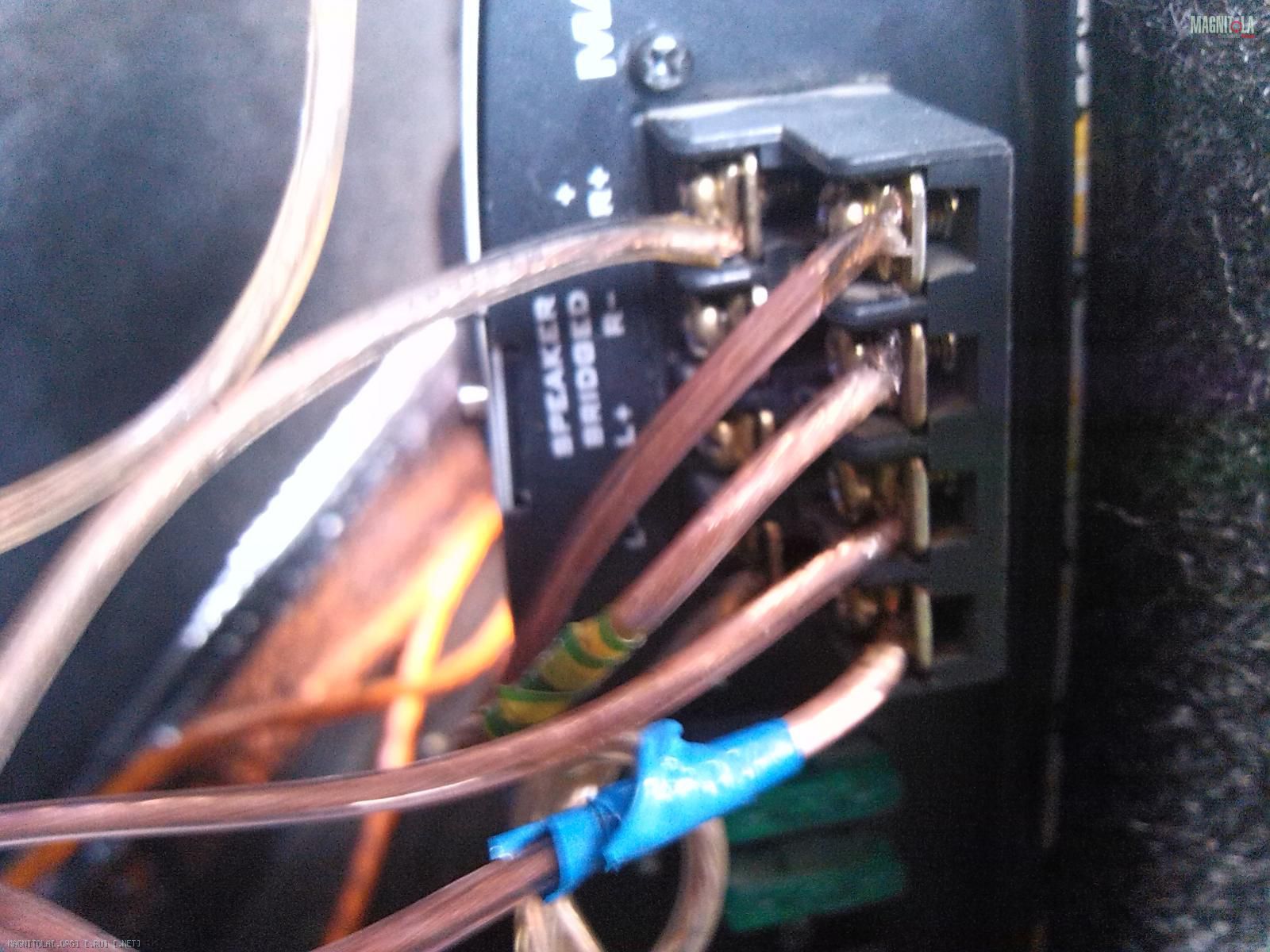

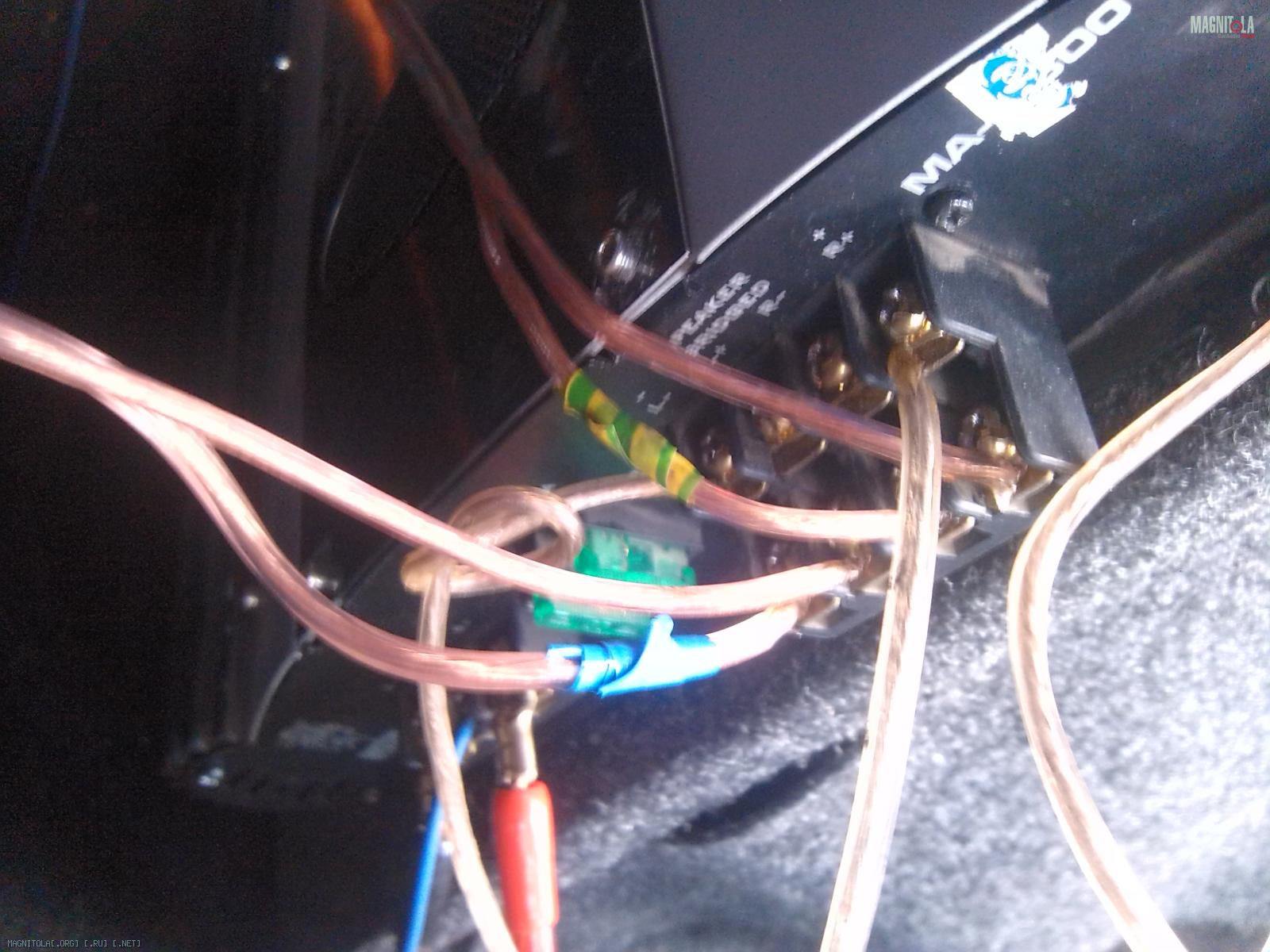

Сорри за качество - лучшее что получилось.

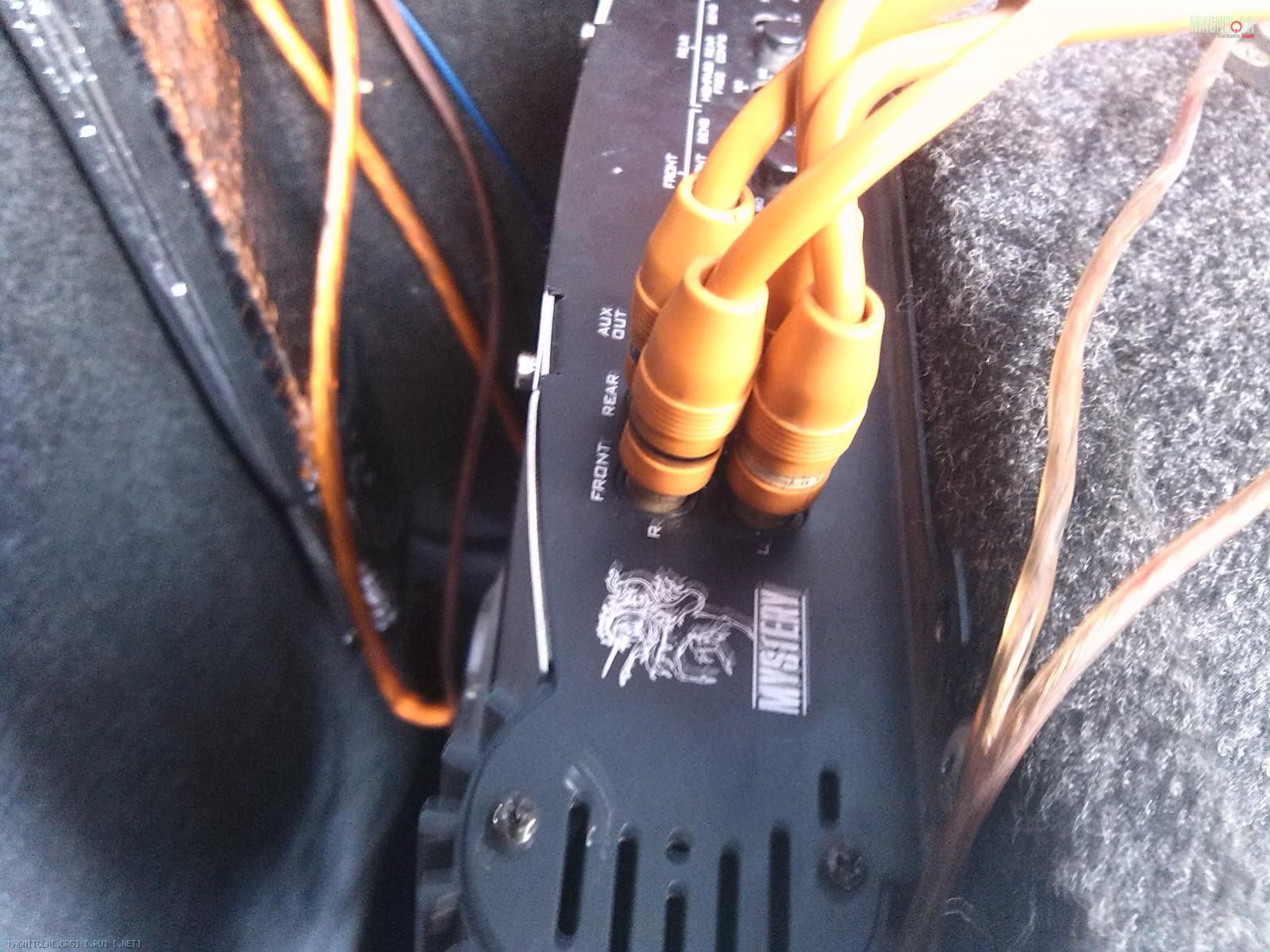

Черный и белый подключен к Rear на голове.
Тут на Front, но и сам саб подключен к front.
Заметил, что когда на front или rear включен LP, начинаются вот такие приколы, плюс ко всему перестает работать HPF на другом
Вложение 733184
Re: Mystery MA4 300v2 чудит в 3х канальном соединении
Цитата:
Сообщение от
aaw в схемах -то все правильно, а вот в натуре может быть не так...
Отключение со стороны ГУ производилось или усилителя?
тут немного не понял, подробнее можно?
Отключение и там и там делалось.
С предусилителем в смысле есть варианты, т.е. какой сигнал будет подаваться на тыловые RCA: Rear/rear, rear/sub, sub/sub
Я про это говорил
