Ищется схема E.O.S. Mozart

Ситуация такова, было включено побортно два усилителя E.O.S. Mozart и в один "прекрасный" день система без видимых причин сделала громкий "пук" и перестала работать... причем сабовый усь жив здоров, с ГУ тоже все в порядке...
При беглом осмотре пациентов, оба в защите, при вскрытии видимых повреждений нет, по питанию перекосов нет, то есть ПН вроде как живы (но при отсутствии схемы, питающие напряжения неизвестны, так что этот момент условен), выходные транзисторы живы...
При чем, при подаче на них сигнала они играют, но очень очень тихо, а при сбросе питания оживают на пару секунд, пока разряжаются емкости...
Вчера не было времени с ними посидеть...
Может кто поделится схемой или скажет куда копать?

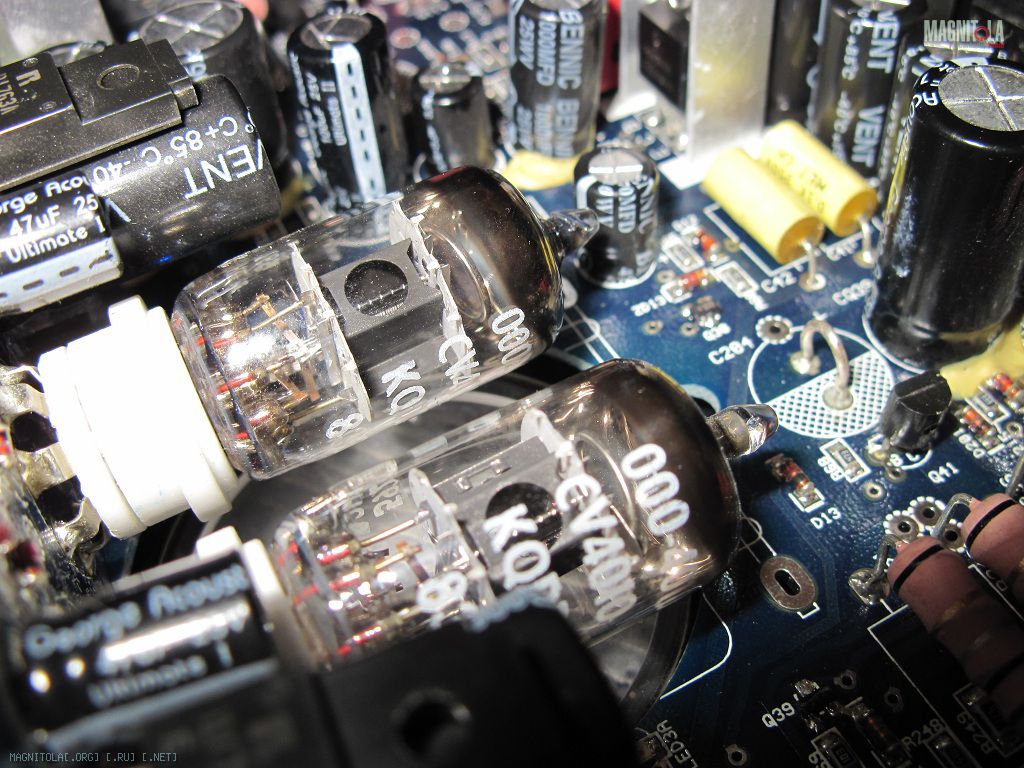

Вложение 735816Схема у него похожа на DLS A, смотри MUTE , синенькие не светят? на фото Q39 смотри его или рядом аналогичное,ужо и не помню, при 14.4 вторичка 38-39 если стоит 35v-я елна,меняй мне сухие в ремонт приходили,хотя баночки не вскрыты.

Все светят и красненькие и синенькие....

Цитата:

---

Сообщение от Lexx69

Все светят и красненькие и синенькие....

---

Красненький не отпускает сененький.

Цитата:

---

Сообщение от WENQ

на фото Q39 смотри его или рядом аналогичное,ужо и не помню, при 14.4 вторичка 38-39 если стоит 35v-я елна,меняй мне сухие в ремонт приходили,хотя баночки не вскрыты.

---

фото очень похоже... да, Элна, номинал не помню, у меня тоже какое то недоверие банки вызвали... вроде и не вздудые, но как бы чуть припухшие.. но это на потом, сначала оживить :)

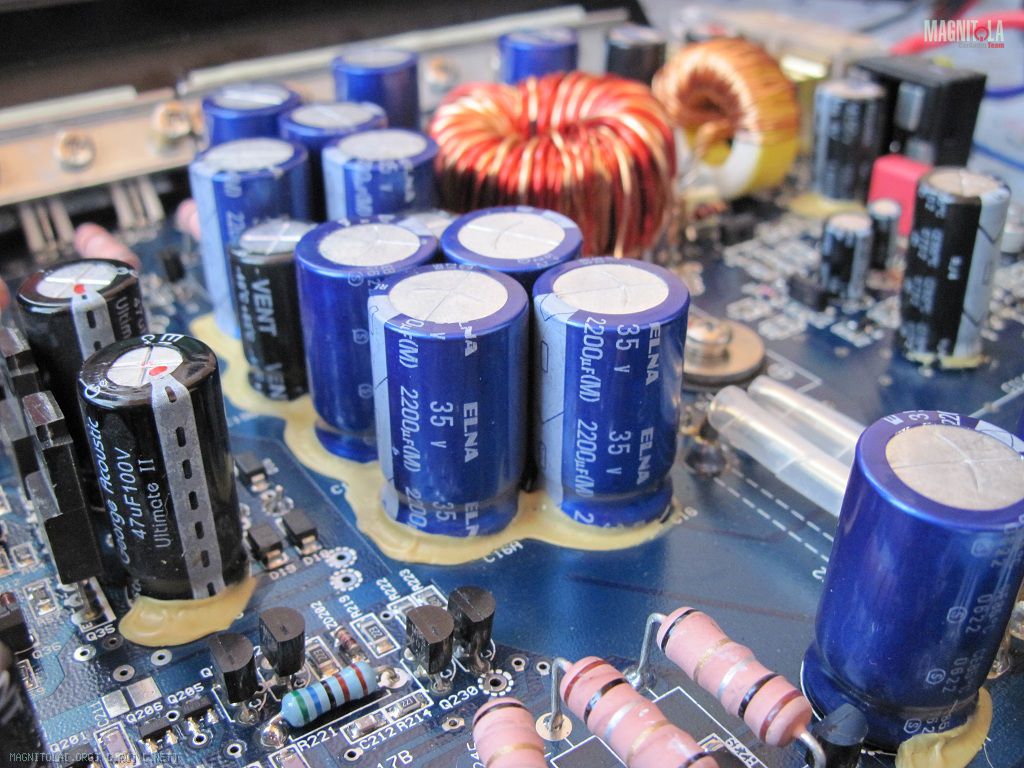

Вложение 736084 На фото другом тоже баночки,если феном дунуть пахнет электролитом стопудово менять,Q39 в коротком вот точно,если память не подводит,зачем то фото сделал и неисправность точь в точь.

Все один в один.... значит банки тоже под замену....

Цитата:

---

Сообщение от Lexx69

фото очень похоже... да, Элна, номинал не помню, у меня тоже какое то недоверие банки вызвали... вроде и не вздудые, но как бы чуть припухшие.. но это на потом, сначала оживить

---

У Элны защитная резинка сверху,поэтому такая ассоциация может возникнуть, при внешнем осмотре.Здесь важнее рассматривать ёмкость прежде всего,ранее уже сказано об этом,но фото можно выложить?-может это не тот конденсатор,который говорит за этот бренд.,

во всех моцартах что видел - это "элна" вздувается ;) :)

Все заработало :dance2: транзюк действительно сгорел, банки хлам... еще бы им долго жить... при 13,7 вольтах на вторичке 38, а при 14,3 аж 41,5 :scare: при их расчетном 35 вольт......
