Help. Перестал работать модуль DRC от звукового процессора Bit Ten D

Цитата:

---

Сообщение от Эдмар

Вложение 1040054
Ну чем мог, помог...

---

Так а надписи на дисплее есть? Там Audison ver 2.0, а затем просто "рабочий стол" , кнопки светятся?

---------- Сообщение добавлено 28.07.2016 в 23:27 ----------

Цитата:

---

Сообщение от авто 58

От ремоута включается у меня ремоут и плюс в один провод соеденены я включал его через пульт раньше у меня же магнитолы нет я слушал с телефона для этого пульт и брал

---------- Сообщение добавлено 28.07.2016 в 23:20 ----------

А на самом пульте нет некаких поедохронителей там нечего сгореть неможет

---

В пульте есть красно-черный диод, он стоит возле средней кнопки и рядом с мощным стабилизатором. (второй рядом с надписью Audison). Он может быть в обрыве, частично, напряжение всей схемы будет меньше +5 В, это может быть причиной. Его можно просто закоротить временно, или при возможности померить напряжение на единственном кондере - если там ровно +5 В?

Показать на плате сфоткать можеш

---------- Сообщение добавлено 28.07.2016 в 23:34 ----------

Там их несколько

---------- Сообщение добавлено 28.07.2016 в 23:35 ----------

Надписи на каком дисплее должны быть

---------- Сообщение добавлено 28.07.2016 в 23:36 ----------

С компом он соеденяется все ок настройки меняются все запоменает работает как часы прошивку сам ставил не светится только пубт и все

Цитата:

---

Сообщение от авто 58

Показать на плате сфоткать можеш

---------- Сообщение добавлено 28.07.2016 в 23:34 ----------

Там их несколько

---------- Сообщение добавлено 28.07.2016 в 23:35 ----------

Надписи на каком дисплее должны быть

---------- Сообщение добавлено 28.07.2016 в 23:36 ----------

С компом он соеденяется все ок настройки меняются все запоменает работает как часы прошивку сам ставил не светится только пубт и все

---

Вложение 1040056

Ща попробую

---------- Сообщение добавлено 28.07.2016 в 23:44 ----------

А если закоротить нече там не сгорит

Цитата:

---

Сообщение от авто 58

Ща попробую

---

Вложение 1040066Вложение 1040068

Цитата:

---

Сообщение от авто 58

Ща попробую

---------- Сообщение добавлено 28.07.2016 в 23:44 ----------

А если закоротить нече там не сгорит

---

Ну хоть подсветка кнопок есть?

Вапще нечего негорит но я еще не коротил нече

Цитата:

---

Сообщение от Эдмар

Ну хоть подсветка кнопок есть?

---

Нет, та штука это органичитель напряжения на входе стабилизатора. он с 12 В себя отлично будет чувствовать. А ограничитель пропускает около 9-10 В, не более. Его можно смело коротнуть, но только его!!!

---------- Сообщение добавлено 28.07.2016 в 23:50 ----------

Цитата:

---

Сообщение от авто 58

Вапще нечего негорит но я еще не коротил нече

---

Крутилку нужно нажать на 1-2 сек, это типа пуск

Закоротил нечего невключается как негорел экран так и негорит

Цитата:

---

Сообщение от Эдмар

Нет, та штука это органичитель напряжения на входе стабилизатора. он с 12 В себя отлично будет чувствовать. А ограничитель пропускает около 9-10 В, не более. Его можно смело коротнуть, но только его!!!

---------- Сообщение добавлено 28.07.2016 в 23:50 ----------



Крутилку нужно нажать на 1-2 сек, это типа пуск

---

Последовательность такая: если включен шлейф в пульт правильно, то при подаче просто питания на проц (просто воткнуть штекер в него), сразу пульт должен на несколько сек включиться, а затем погаснуть. А когда нажать на крутилку, весть проц должен запуститься, засветиться логотип Audison, сам пульт и кнопки. Это происходит????

---------- Сообщение добавлено 28.07.2016 в 23:56 ----------

Цитата:

---

Сообщение от авто 58

Закоротил нечего невключается как негорел экран так и негорит

---

Думаю уже больше нечего проверять...

Закоротил этот стабилитрон включил проц проц включился а пульт нет

Цитата:

---

Сообщение от авто 58

Закоротил этот стабилитрон включил проц проц включился а пульт нет

---

ну на 99% скорее всего сдохла прошивка пульта. тут я не помогу дистанционно, пиши - звони Андрюхе в Москву...
http://shop.tchernovaudio.com/contacts/
Удачи, пока...

Так я новый пульт подсоеденял он включился патух мож че в самом процеслре от него пульты горят

Цитата:

---

Сообщение от авто 58

Так я новый пульт подсоеденял он включился патух мож че в самом процеслре от него пульты горят

---

Вот фото твое. В круге показано место, там на плате маленький 4-х ногий стабилизатор дежурного питания. Андрей говорил, что у него были случаи, когда тот сдыхал. Должно быть 3,3 В (минимум 3,22), проверь, это последнее место, связанное с питанием пульта...Вложение 1040098

Завтря гляну спасибо за помощ

---------- Сообщение добавлено 29.07.2016 в 00:20 ----------

Надеюсь он

---------- Сообщение добавлено 29.07.2016 в 00:21 ----------

Кароче с него должно как я понял 3.3 вольта идти

Цитата:

---

Сообщение от авто 58

Кароче с него должно как я понял 3.3 вольта идти

---

Правильно понимаете,если не поможет- тогда пост №52 в подмогу будет.,

А с какой ноги должно идти именно 3.3вольта

Замерил вот что получилось Вложение 1040576

Цитата:

---

Сообщение от авто 58

Замерил вот что получилось Вложение 1040576

---

Ну вот, все напряжения в норме, ну если верить измерениям. Дальше идти не куда. Ищите Андрея.....

Пришол сегодня новый проц подключил к нему свои пульты все работает что тот что этот

---------- Сообщение добавлено 04.08.2016 в 20:00 ----------

Проблема значит была в процессоре

---------- Сообщение добавлено 04.08.2016 в 20:00 ----------

Я думаю чтото с прошивкой

---------- Сообщение добавлено 04.08.2016 в 20:02 ----------

с другим процессором пришол диск но на нем прошивки нет только программа бит тен и языковой пакет

Всем участникам доброго дня!
Позвольте вклиниться в разговор со своей проблемой.
Процессор Bit Ten D в связке с пультом нормально работали какое время (до зимы). Во время зимы на пульте стали пропадать некоторые пиксели, но все было читаемо. По мере прогрева салона (или продолжительности работы системы) пиксели проявлялись. После продолжительных стоянок и последующих запусков пропавших пикселей становилось все больше. Некоторое время (около полугода) система не использовалась, и вот теперь после включения изображения на мониторе пульта нет совсем. Может пять-шесть пикселей. При этом пульт работает (т.е. громкость регулируется и кнопками можно переключать режимы), подсветка пульта и экрана - тоже работают. Процессор тоже работает. Собственно, вопрос - что это? Пульт, экран пульта, процессор? Перед тем, как сдавать в ремонт или отправлять в Черноваудио хотелось бы понимать в чем проблема и к чему готовиться.
Спасибо всем, кто откликнется.

Цитата:

---

Сообщение от Rechevik

Всем участникам доброго дня!
Позвольте вклиниться в разговор со своей проблемой.
Процессор Bit Ten D в связке с пультом нормально работали какое время (до зимы). Во время зимы на пульте стали пропадать некоторые пиксели, но все было читаемо. По мере прогрева салона (или продолжительности работы системы) пиксели проявлялись. После продолжительных стоянок и последующих запусков пропавших пикселей становилось все больше. Некоторое время (около полугода) система не использовалась, и вот теперь после включения изображения на мониторе пульта нет совсем. Может пять-шесть пикселей. При этом пульт работает (т.е. громкость регулируется и кнопками можно переключать режимы), подсветка пульта и экрана - тоже работают. Процессор тоже работает. Собственно, вопрос - что это? Пульт, экран пульта, процессор? Перед тем, как сдавать в ремонт или отправлять в Черноваудио хотелось бы понимать в чем проблема и к чему готовиться.
Спасибо всем, кто откликнется.

---

Привет. Я сервис Чернов Аудио, но с Украины. Это пульт из первого поколения. Если на пальцах, то ЖК дисплей имеет шлейф к материнке, который вплавлен под стекло. Увы, такая была технология. И со временем контакт нарушается. Он герметичен, не разборный, перепаковать не возможно. Только полная замена всего пульта. ЖК дисплей отдельно не поставляется. Думаю, гарантия остается. Но мой коллега их сервиса Москвы даст более конкретное заключение!

Цитата:

---

Сообщение от Эдмар

Привет. Я сервис Чернов Аудио, но с Украины. Это пульт из первого поколения. Если на пальцах, то ЖК дисплей имеет шлейф к материнке, который вплавлен под стекло. Увы, такая была технология. И со временем контакт нарушается. Он герметичен, не разборный, перепаковать не возможно. Только полная замена всего пульта. ЖК дисплей отдельно не поставляется. Думаю, гарантия остается. Но мой коллега их сервиса Москвы даст более конкретное заключение!

---

Эдмар, спасибо за быстрый ответ. В принципе, я так и думал ))) Проблема в том, что гарантия уже закончилась (один год как я понимаю?), а цена нового пульта - 1/3 цены нового устройства... Напишу, всё-таки, в Чернов Аудио - посмотрим, что ответят. Спасибо!

Добрый день у меня есть пульт к вашему процумогу продать за 6000 ре отправлю хоть куда полностью исправен все работает

---------- Сообщение добавлено 08.08.2016 в 08:55 ----------

у меня есть пульт к процу могу продать если интересует 6000 ре полностью исправен отправлю куда угодно

Цитата:

---

Сообщение от авто 58

Добрый день у меня есть пульт к вашему процумогу продать за 6000 ре отправлю хоть куда полностью исправен все работает

---------- Сообщение добавлено 08.08.2016 в 08:55 ----------

у меня есть пульт к процу могу продать если интересует 6000 ре полностью исправен отправлю куда угодно

---

Спасибо за предложение, но Алексей из Чернов Аудио пообещал выслать мне новый пульт по гарантии. За что ему отдельное спасибо.

Цитата:

---

Сообщение от Rechevik

Чернов Аудио пообещал выслать мне новый пульт по гарантии.

---

Это хорошо,что новый и по гарантии.Проблема видимо будет решена?Лично меня посещение этой конторы в Москве не воодушевила - много людей и толком никто не в тематике,а спецы за кадром находятся. Манагеры рулят в основном.,есличо

У меня аналогичная проблема, как у авто 58.
пульт работает на другом проце. После подключения загружается и тухнет.
Преды проверил, питание на крайних контактах есть.
На Пк пульт не видится.

разобрал бит тен, поколдавал... Пульт запустился, поработал. Я его даже перепрошил. Выключил с кнопки, включил и он снова потух...
Связь походу теряется
Кто решил эту проблему?

у второго бит тена на холодную происходит срыв в розовый шум. На нем как раз конденцаторы не паяные. Действительно ли дело в них?(c16,c17)

откуда узнали о кондерах, инфа не сильно озвученная. только для "посвященных"?

Эдмар,
После появления 2ух штук данного изделия мне пришлось стать посвященным:-)
здесь отчетливо видны перепаянные кондеи
http://magnitola.org/diagnostika-i-r...ml#post3446630

Подскажи, какие напаиваете?
Такие подойдут? http://www.voltmaster.ru/cgi-bin/qwery.pl/id=16900809
У обоих электролиты надо бы поменять.

А с пультом непонятное поведение, вчера весь вечер убил.

PS бит тен на срыв в "розовый шум" очень удобно проверять после "холодильника".

Цитата:

---

Сообщение от bobans

Эдмар,
После появления 2ух штук данного изделия мне пришлось стать посвященным:-)
здесь отчетливо видны перепаянные кондеи
http://magnitola.org/diagnostika-i-r...ml#post3446630

Подскажи, какие напаиваете?
Такие подойдут? http://www.voltmaster.ru/cgi-bin/qwery.pl/id=16900809
У обоих электролиты надо бы поменять.

А с пультом непонятное поведение, вчера весь вечер убил.

PS бит тен на срыв в "розовый шум" очень удобно проверять после "холодильника".

---

Ясно. Паяю обычными двумя паяльниками, фен даже с мелкой насадкой опасен перегревом соседних электролитов. Итальянцы рекомендовали низкоимепедансные кондеры, но не все есть в продаже в Киеве. Поэтому решил попытать удачу Хитачами, и как бы угадал. Но не пробовал заморозить ниже -18. в морозилке ниже нет. А клиенты еще ни разу не возвращали.
А проблема самих кондеров штатных именно в снижении параметров ESR при замерзании. Питание +1,2 В начинало фонить и проц просто сходил с ума...

Эдмар,
Спасибо! Перепаял, заморозил до -24, проверил... Вроде работает и не "шумит". Будем наблюдать.
Для потомков:
Если "шумит" bit ten, необходимо поменять конденсаторы С16/С17, что возле разъема DRC на танталовые номиналом 22uFx16 smd b, желательно с меньшим ESR - встает как родной.

Цитата:

---

Сообщение от bobans

Эдмар,
Спасибо! Перепаял, заморозил до -24, проверил... Вроде работает и не "шумит". Будем наблюдать.
Для потомков:
Если "шумит" bit ten, необходимо поменять конденсаторы С16/С17, что возле разъема DRC на танталовые номиналом 22uFx16 smd b, желательно с меньшим ESR - встает как родной.

---

Проблема в схеме стабилизатора 1,2 В. Это ШИМ на 900 кГц частотой преобразования, и этим определяется дрейф помех при замораживании электролитов. А процессору и его памяти такое питание не по душе. У них там тепло, а продают продукцию по всему миру, в т.ч. и у нас, видимо этим они и провтыкали. Но раз решение есть, значит отлично. Рад, что у Вас получилось...

Цитата:

---

Сообщение от Эдмар

Но раз решение есть, значит отлично

---

Мне тоже это приятно услышать.,:good:

Цитата:

---

Сообщение от Эдмар

Проблема в схеме стабилизатора 1,2 В. Это ШИМ на 900 кГц частотой преобразования, и этим определяется дрейф помех при замораживании электролитов. А процессору и его памяти такое питание не по душе. У них там тепло, а продают продукцию по всему миру, в т.ч. и у нас, видимо этим они и провтыкали. Но раз решение есть, значит отлично. Рад, что у Вас получилось...

---

а это у всех бит тенов? я просто купил не новым его и установил весной, холодов он еще не видел...
надо что то предпринимать превентивно?
п.с. может производитель что то сам пофиксил? видел такие процы без надписи bit drive на лицевой панели, но у меня с этой надписью.. или она ни на что не влияет?))

Цитата:

---

Сообщение от prostozar

а это у всех бит тенов? я просто купил не новым его и установил весной, холодов он еще не видел...
надо что то предпринимать превентивно?
п.с. может производитель что то сам пофиксил? видел такие процы без надписи bit drive на лицевой панели, но у меня с этой надписью.. или она ни на что не влияет?))

---

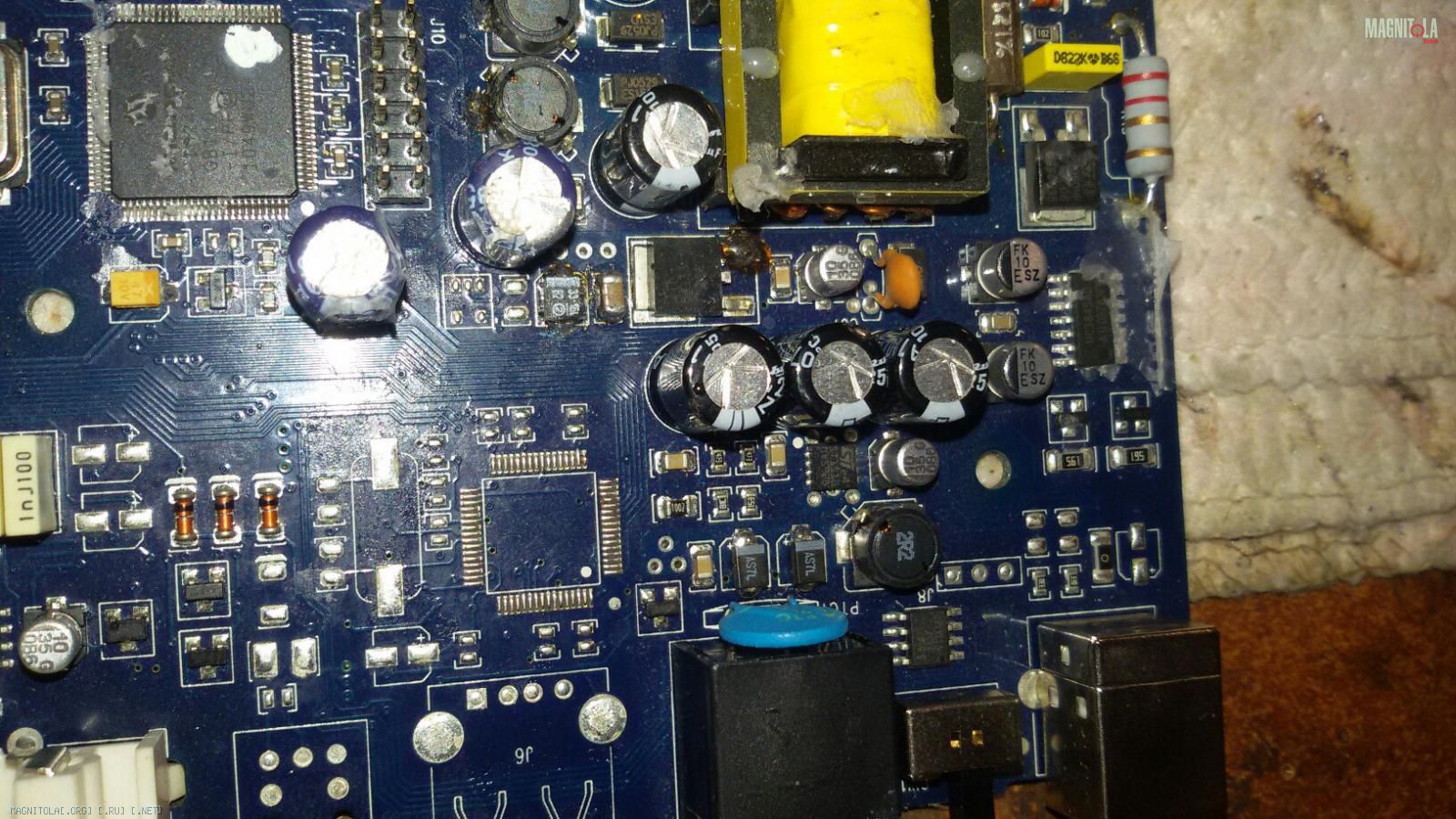

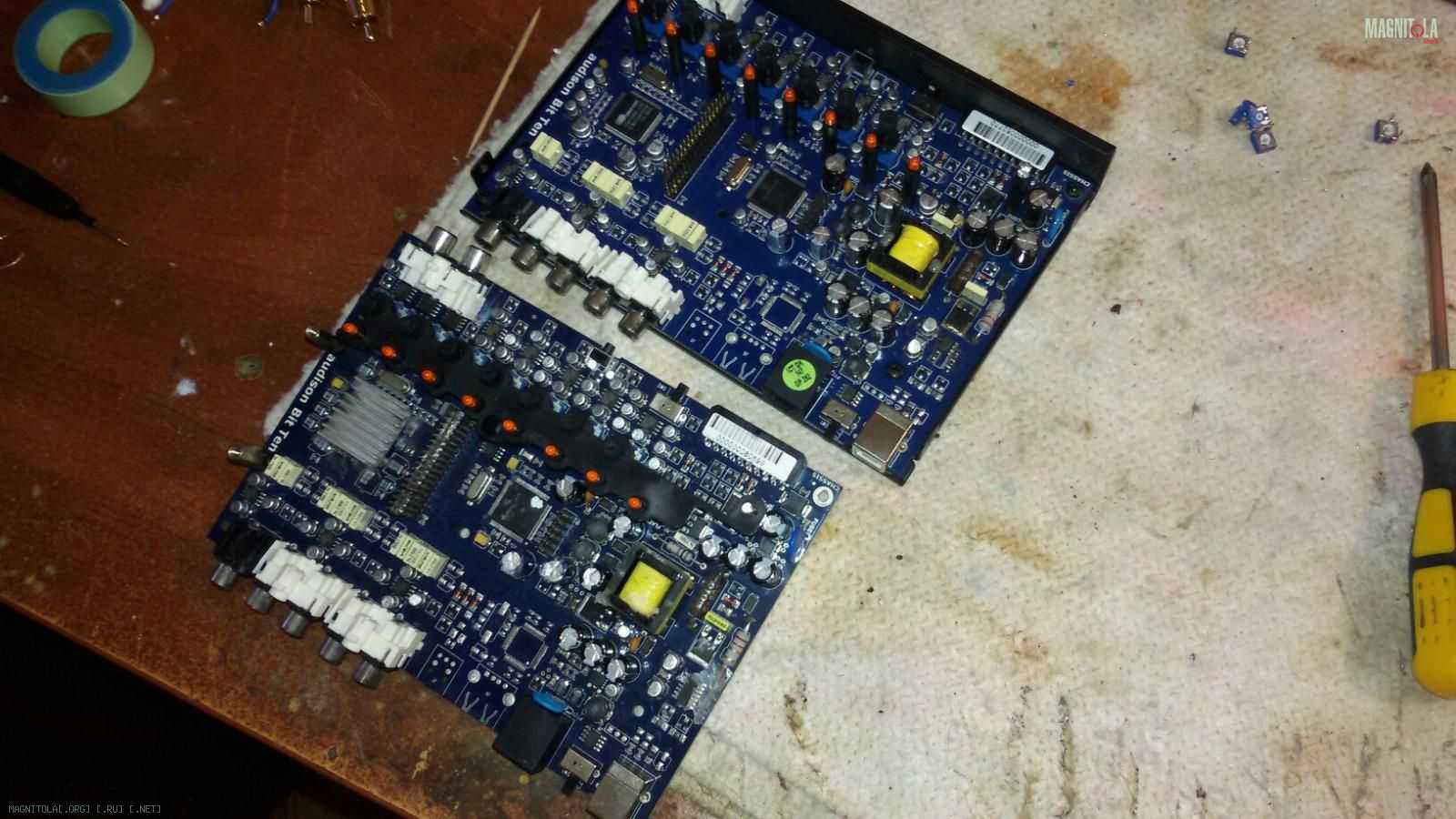

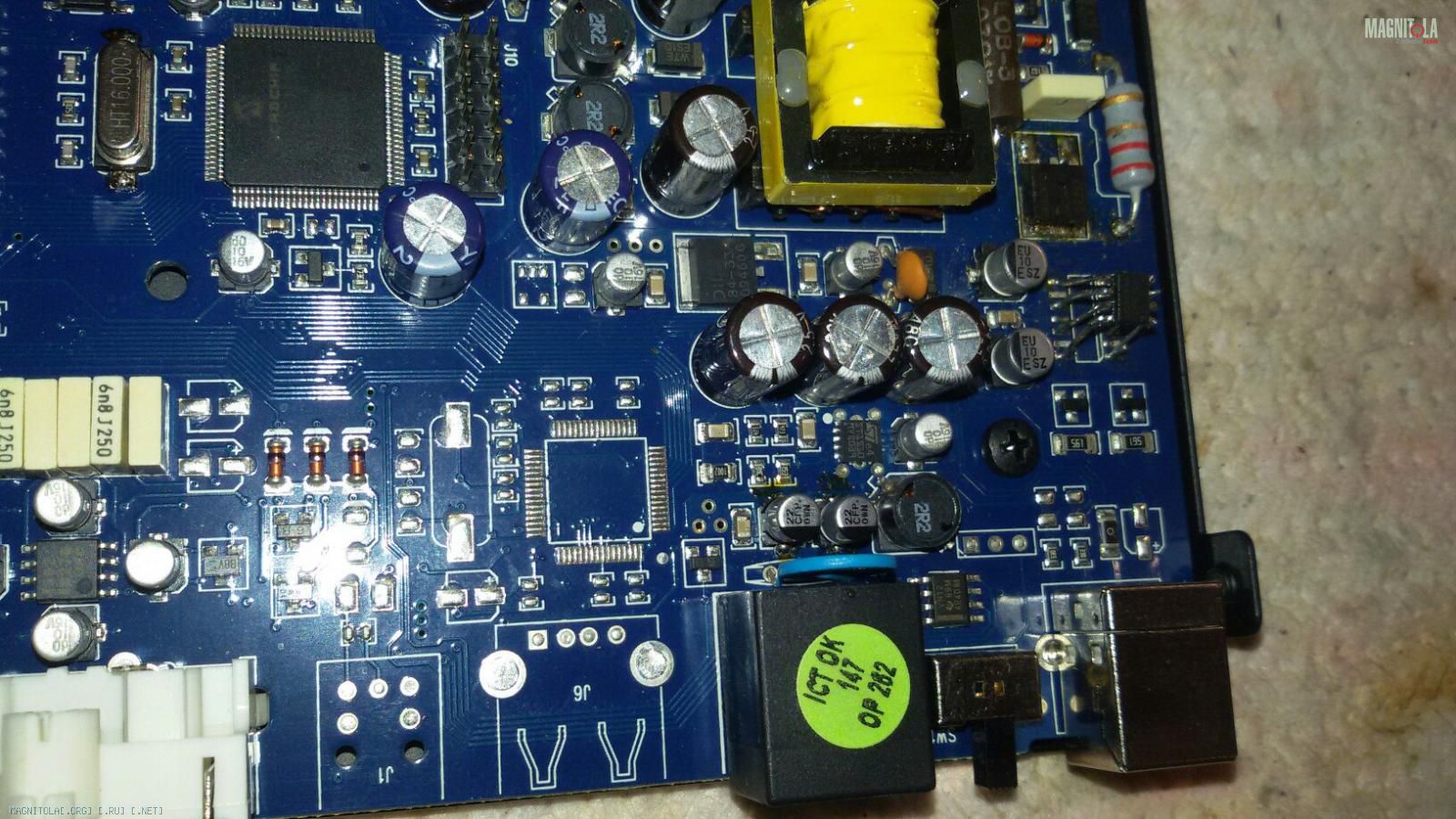

Вложение 1071812Вложение 1071814Вложение 1071816
да, у всех.

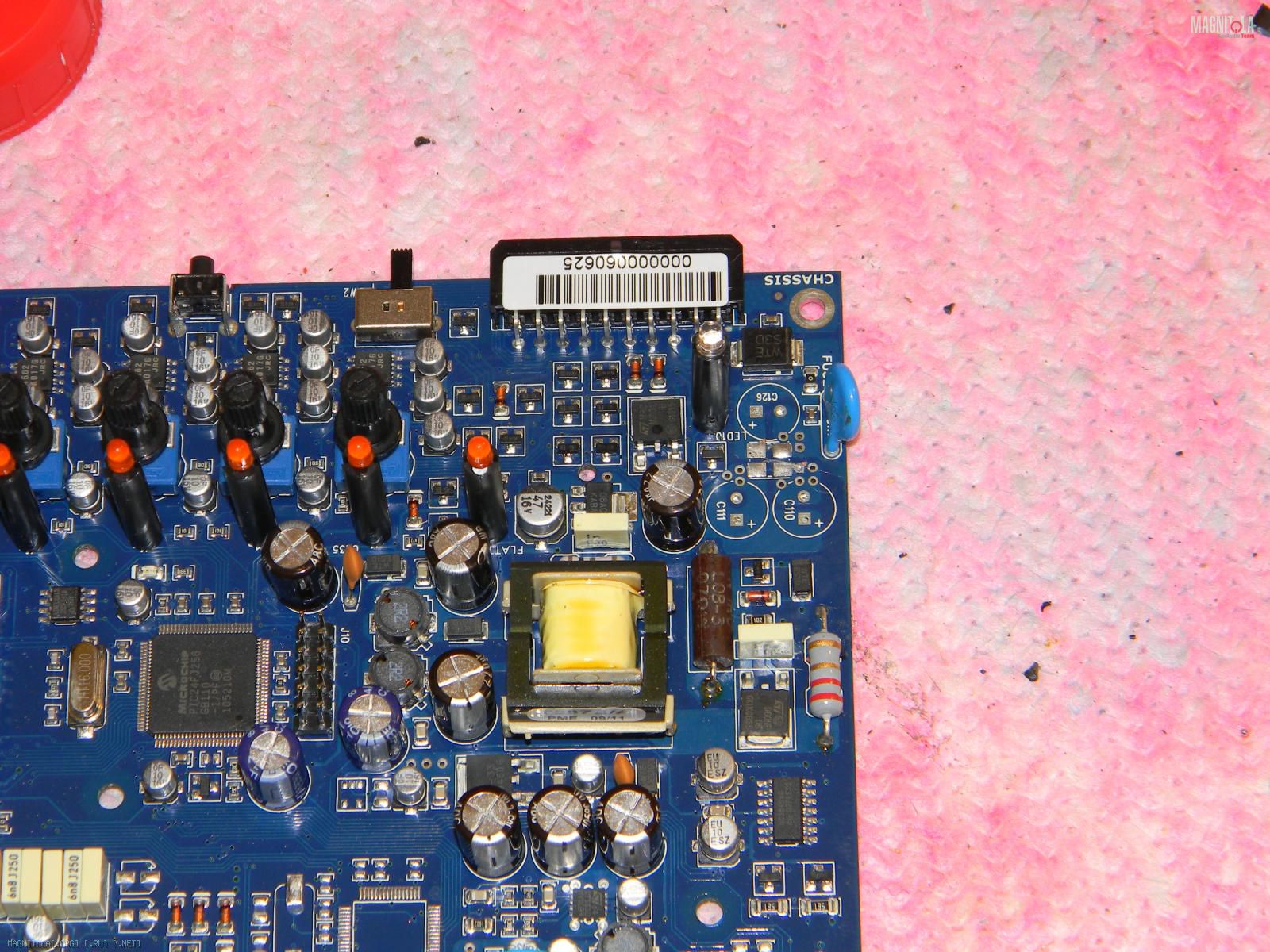

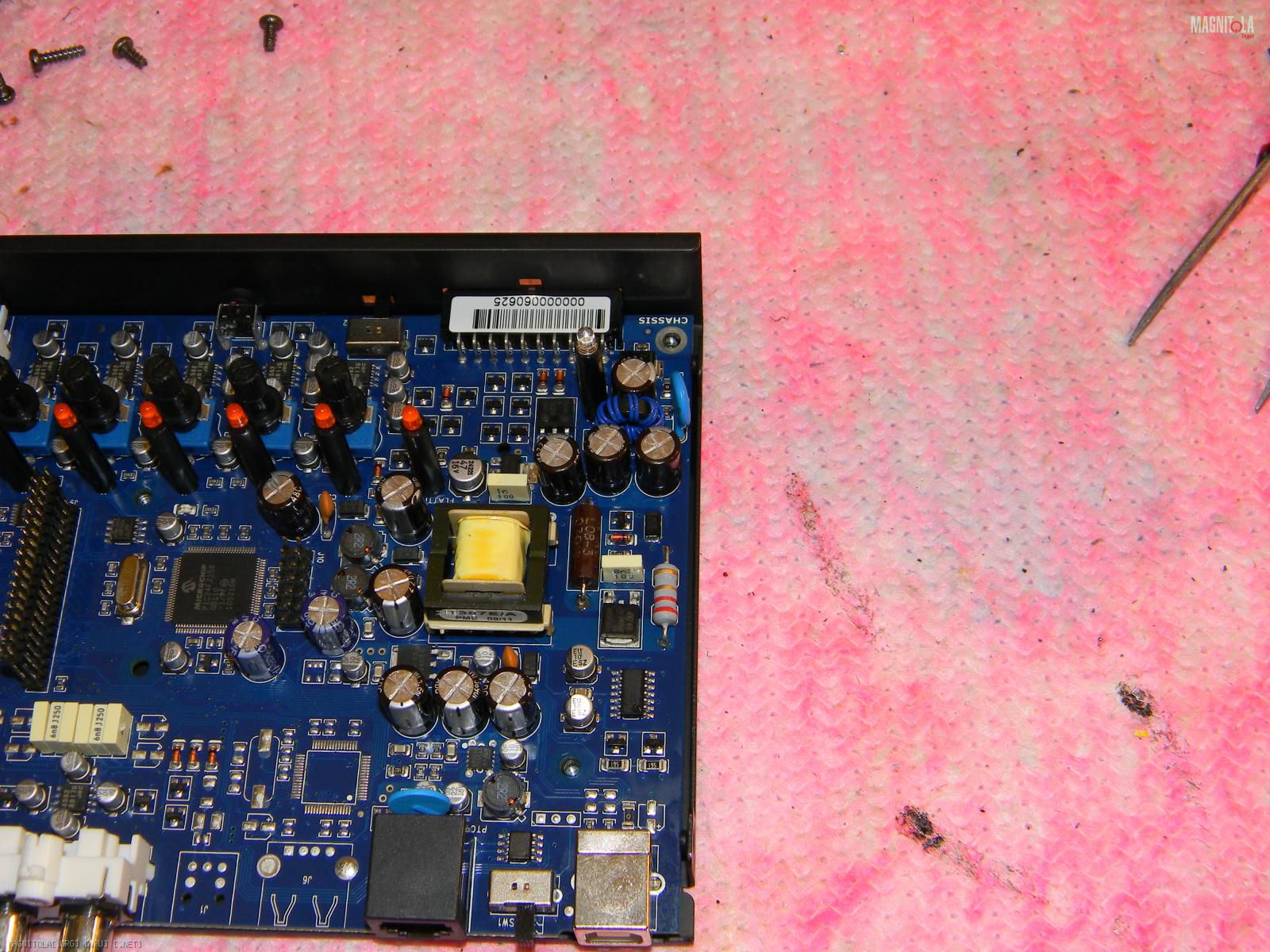

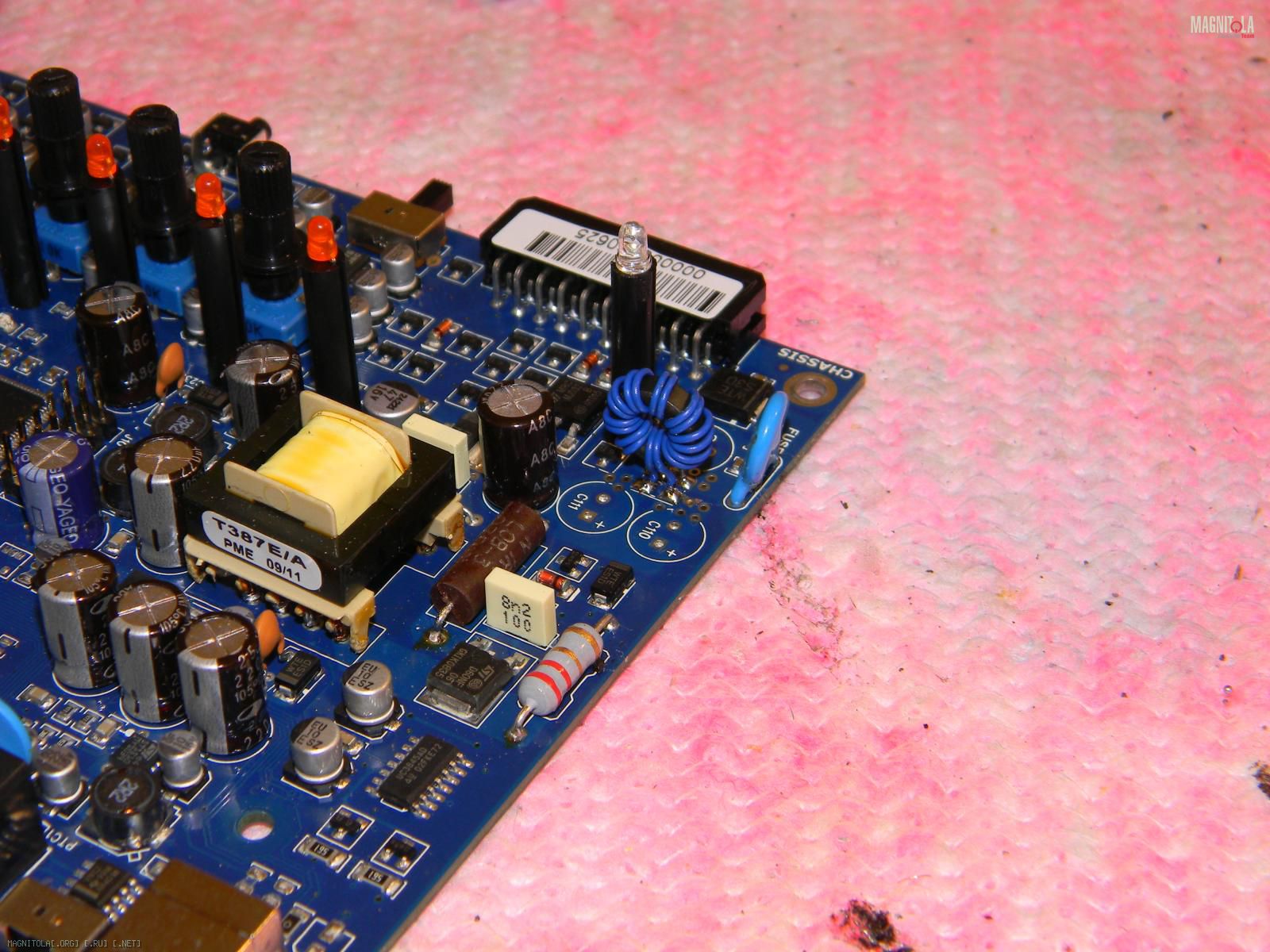

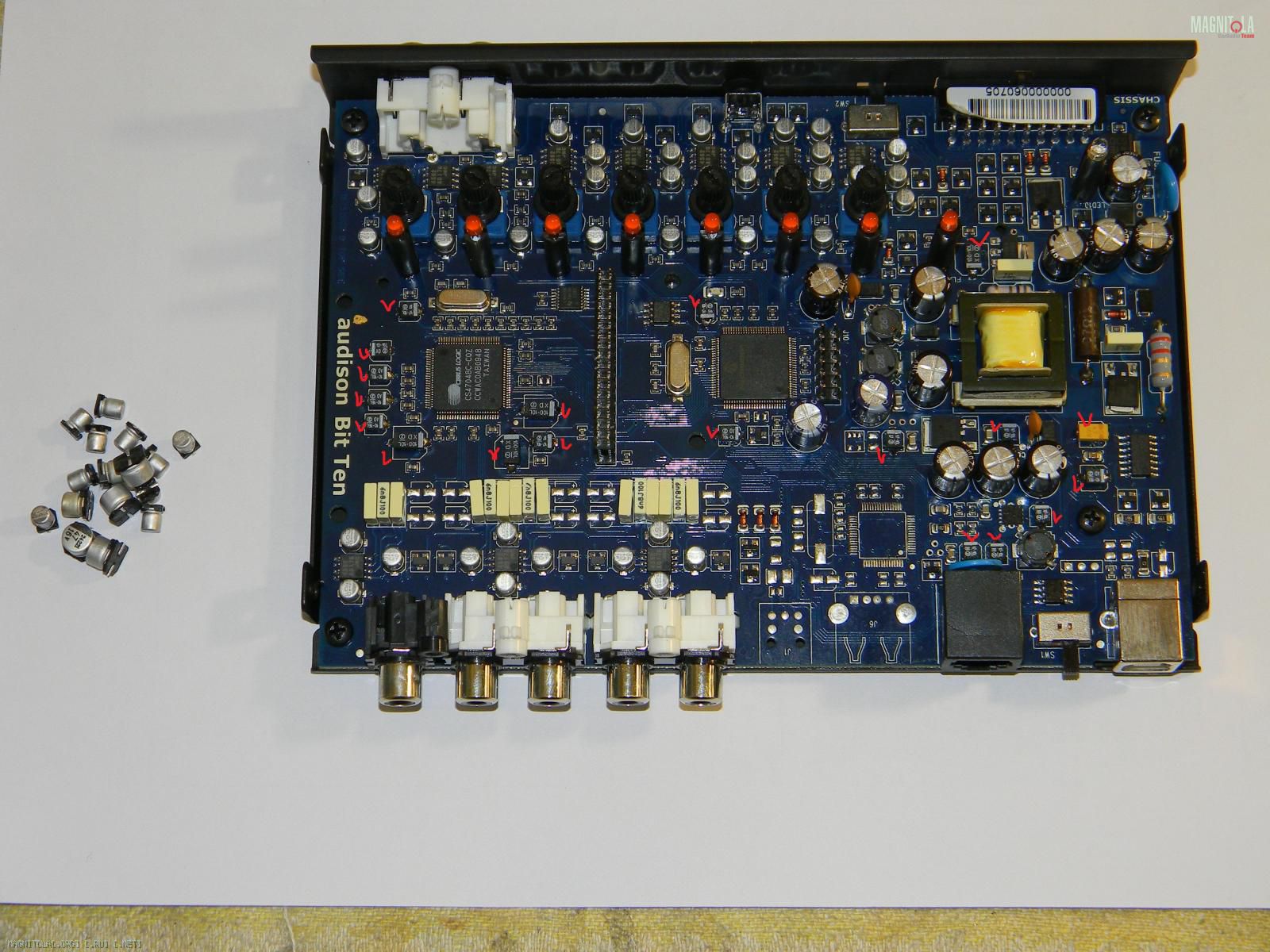

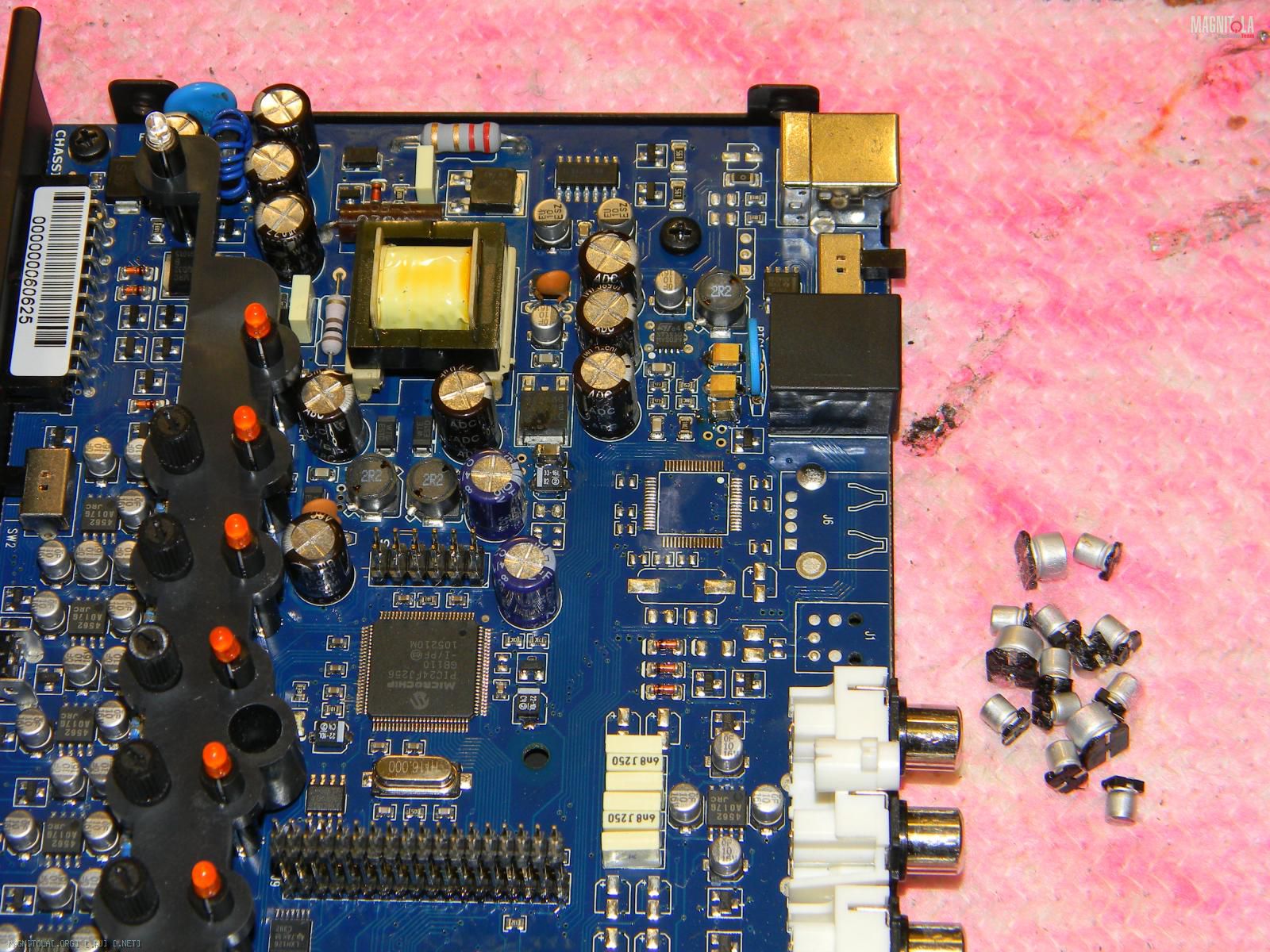

я перепаивал все электролиты по питанию, даже на дежурке. хотя может это просто излишнее. но танталы более пригодны для холодов и их параметры меньше плывут....Вложение 1071818Вложение 1071820Вложение 1071822Вложение 1071824Вложение 1071826

Цитата:

---

Сообщение от Эдмар

Вложение 1071812Вложение 1071814Вложение 1071816
да, у всех.
я перепаивал все электролиты по питанию, даже на дежурке. хотя может это просто излишнее. но танталы более пригодны для холодов и их параметры меньше плывут....Вложение 1071818Вложение 1071820Вложение 1071822Вложение 1071824Вложение 1071826

---

спасибо...а по гарантии это не делает элекромедия (чернов)? по серийнику например...по аналогии с отзывом на замену у автопроизводителей..

---------- Сообщение добавлено 27.10.2016 в 13:55 ----------

Цитата:

---

Сообщение от bobans

Для потомков:
Если "шумит" bit ten, необходимо поменять конденсаторы С16/С17, что возле разъема DRC на танталовые номиналом 22uFx16 smd b, желательно с меньшим ESR - встает как родной.

---

я похоже потомок..))
подскажите с16/с17 это два конденсатора из за которых весь трабл с замерзанием, можете на плате указать на них

Цитата:

---

Сообщение от prostozar

спасибо...а по гарантии это не делает элекромедия (чернов)? по серийнику например...по аналогии с отзывом на замену у автопроизводителей..

---

Ну вот как раз я это в Украине и делаю. Мои коллеги из Московского офиса это знают. Но в каком объеме они это делают, у меня данных нет. Согласен, что без отзыва серии решать это обязан дистрибьютор. Напишите Андрею или перезвоните в офис. Вам помогут.

Цитата:

---

Сообщение от prostozar

спасибо...а по гарантии это не делает элекромедия (чернов)? по серийнику например...по аналогии с отзывом на замену у автопроизводителей..

---------- Сообщение добавлено 27.10.2016 в 13:55 ----------


я похоже потомок..))
подскажите с16/с17 это два конденсатора из за которых весь трабл с замерзанием, можете на плате указать на них

---

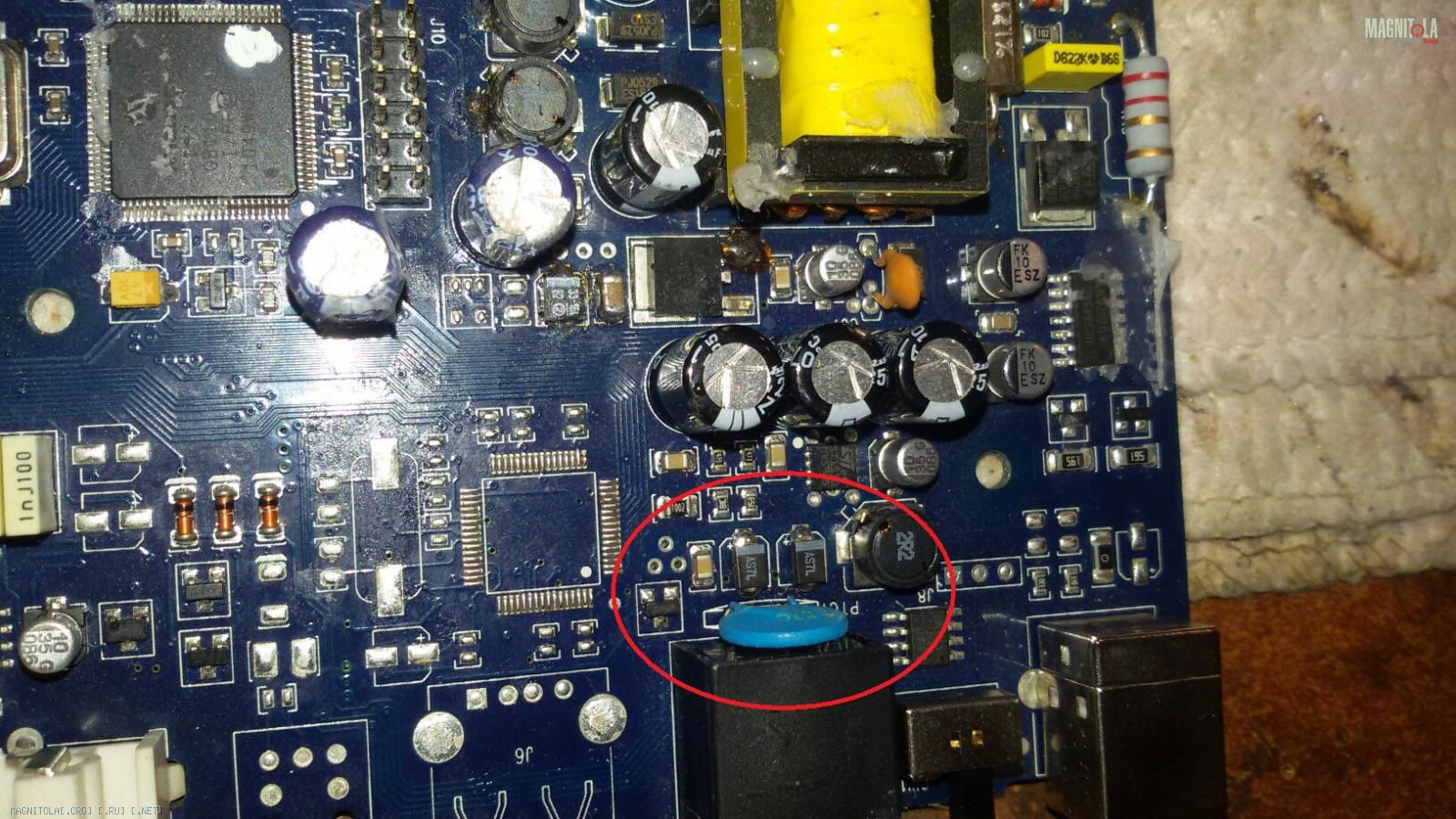

Вложение 1071828

Цитата:

---

Сообщение от Эдмар

Вложение 1071828

---

то есть эти два- необходимый минимум, а остальные дабы перебдеть?
на этом фото уже замененные?

Цитата:

---

Сообщение от prostozar

то есть эти два- необходимый минимум, а остальные дабы перебдеть?
на этом фото уже замененные?

---

Повторюсь - именно я на всех приходивших аппаратах так и поступал - менял все! Фото чуток выше. Ни один не вернулся. Но! Был трабл с одним аппаратом трижды. Всё перепаял, проверял, работал как часы. Но возвращался с одним дефектом - на Каене иногда не включался. Выявили, что у штатки встроенный усилитель был иной структуры, чем Тошиба и Томсон. У него на выводах к динамикам не половина от бортового питания, а меньше, около 4 В. По этой причине REM с высокого уровня не стартовал. Пришлось на плате допаять недостающие резисторы, по которым уровень 4 В DC уже бы смог полностью открывать транзистор схемы REM. Но это не связано с софтом или холодом, а особенность конкретной ГУ...
