Help. Перестал работать модуль DRC от звукового процессора Bit Ten D

Если его поменять пульт заработает

---------- Сообщение добавлено 28.07.2016 в 22:44 ----------

а если его вапще убрать и пустить без него на примую

---------- Сообщение добавлено 28.07.2016 в 22:44 ----------

Проверить будет ли работать пульт или нет

Цитата:

---

Сообщение от авто 58

Если его поменять пульт заработает

---------- Сообщение добавлено 28.07.2016 в 22:44 ----------

а если его вапще убрать и пустить без него на примую

---------- Сообщение добавлено 28.07.2016 в 22:44 ----------

Проверить будет ли работать пульт или нет

---

Это защита от переполюсовки. Если клиент адекватный, этот резистор никогда не сгорит. А если каждый раз вынимать и вставлять навыворот, ну сгорит что-то другое...

Я так понял изо него пульт невключается

Цитата:

---

Сообщение от авто 58

Я так понял изо него пульт невключается

---

У шлейфа 1-й и последний выводы это питание. Что будет, если перевернуть? "Земля" пульта пойдет на плюс общей цепи... Внутренний стабилизатор + 5В не испортится, он держит почти Ампер, а вот другие элементы питания не такие мощные...
Если не боитесь спалить при повторном перевороте, ставьте перемычку. Я бы просто диод поставил на 0,2А, он в обратку не пустит, а в прямом включении больше и не потребляется.... Решайте сами!

Пробовал он прозванивается

---------- Сообщение добавлено 28.07.2016 в 22:54 ----------

Предохронитель целый и неподпаленый с виду звониться тестором в обе стороны

Цитата:

---

Сообщение от авто 58

Пробовал он прозванивается

---------- Сообщение добавлено 28.07.2016 в 22:54 ----------

Предохронитель целый и неподпаленый с виду звониться тестором в обе стороны

---

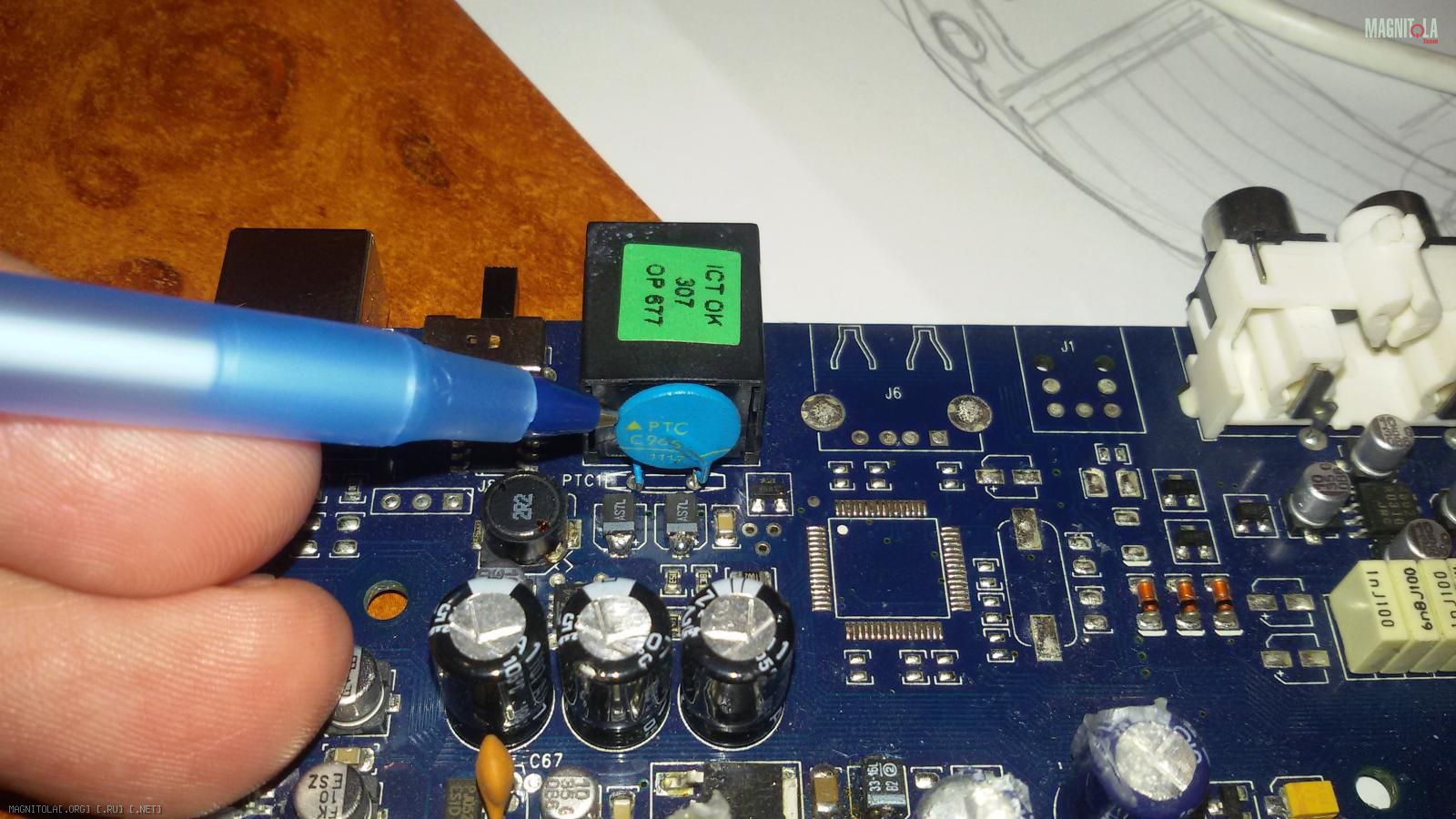

Землю защищает с обратки такая синяя таблетка PTC. Она звонится?Вложение 1040052

Звонится

---------- Сообщение добавлено 28.07.2016 в 23:06 ----------

Есть еще одна такаяже пахожа на нее она не звонится

---------- Сообщение добавлено 28.07.2016 в 23:07 ----------

Но она стоит в другом месте

---------- Сообщение добавлено 28.07.2016 в 23:08 ----------

Так я когда новый пульт купил подключил он сразу экран загорелся начал работать а патом через несколько секунд погас

---------- Сообщение добавлено 28.07.2016 в 23:09 ----------

И такаяже херня была с тем пультом

---------- Сообщение добавлено 28.07.2016 в 23:10 ----------

Но натом я штекер неправельно первый раз ваткнул перепутал а патом как надо а на новом все как положено подсоединил

---------- Сообщение добавлено 28.07.2016 в 23:11 ----------

Я уже новый проц заказал себе аблом будет если пульты оба небудут работать если там чето в абоих погорело

---------- Сообщение добавлено 28.07.2016 в 23:13 ----------

Попаду еще раз на новый пульт ####ец какойто знал бы альп себе взял 800 мне этот проц уже встал в круглую сумму

---------- Сообщение добавлено 28.07.2016 в 23:14 ----------

Щаз придет подключу папробую к новому процу будут работать или нет пульты

---------- Сообщение добавлено 28.07.2016 в 23:14 ----------

А этот работает все но пульт пишет нет соеденения

Цитата:

---

Сообщение от Эдмар

Землю защищает с обратки такая синяя таблетка PTC. Она звонится?Вложение 1040052

---

Если кабель вставлен на 100% правильно, предохранитель пульта цел и земля звонится, хочется знать - сам проц от ремоута включается? Может, если он даже принудительно не включается, просто обрыв именно того кубика. Это сдвоенный фильтр питания, плюс и минус внутри нее на катушках. Бывает просто обрыв одной из катушек, либо обеих одновременно. Можно проверить так: большой коричневый резистор это шунт от КЗ для транзистора блока питания. Он должен звониться с минусом на колодке (черный провод). А фланец этого же транзистора это почти плюс питания. Он идет последовательно с мощным диодом (большой черный квадрат возле силового разъема). Если все цепи звоняться, вероятно убили прошивку пульта. А ее можно восстановить только при помощи програмульки с установочного диска и самой программы, которая висит на сайте производителя. Но без практики это сделать вряд ли получится.....

Цитата:

---

Сообщение от Эдмар

Если кабель вставлен на 100% правильно, предохранитель пульта цел и земля звонится, хочется знать - сам проц от ремоута включается? Может, если он даже принудительно не включается, просто обрыв именно того кубика. Это сдвоенный фильтр питания, плюс и минус внутри нее на катушках. Бывает просто обрыв одной из катушек, либо обеих одновременно. Можно проверить так: большой коричневый резистор это шунт от КЗ для транзистора блока питания. Он должен звониться с минусом на колодке (черный провод). А фланец этого же транзистора это почти плюс питания. Он идет последовательно с мощным диодом (большой черный квадрат возле силового разъема). Если все цепи звоняться, вероятно убили прошивку пульта. А ее можно восстановить только при помощи програмульки с установочного диска и самой программы, которая висит на сайте производителя. Но без практики это сделать вряд ли получится.....

---

Вложение 1040054
Ну чем мог, помог...

От ремоута включается у меня ремоут и плюс в один провод соеденены я включал его через пульт раньше у меня же магнитолы нет я слушал с телефона для этого пульт и брал

---------- Сообщение добавлено 28.07.2016 в 23:20 ----------

А на самом пульте нет некаких поедохронителей там нечего сгореть неможет
