Ремонт усилителя Кумир У-001. Остановился на полпути.

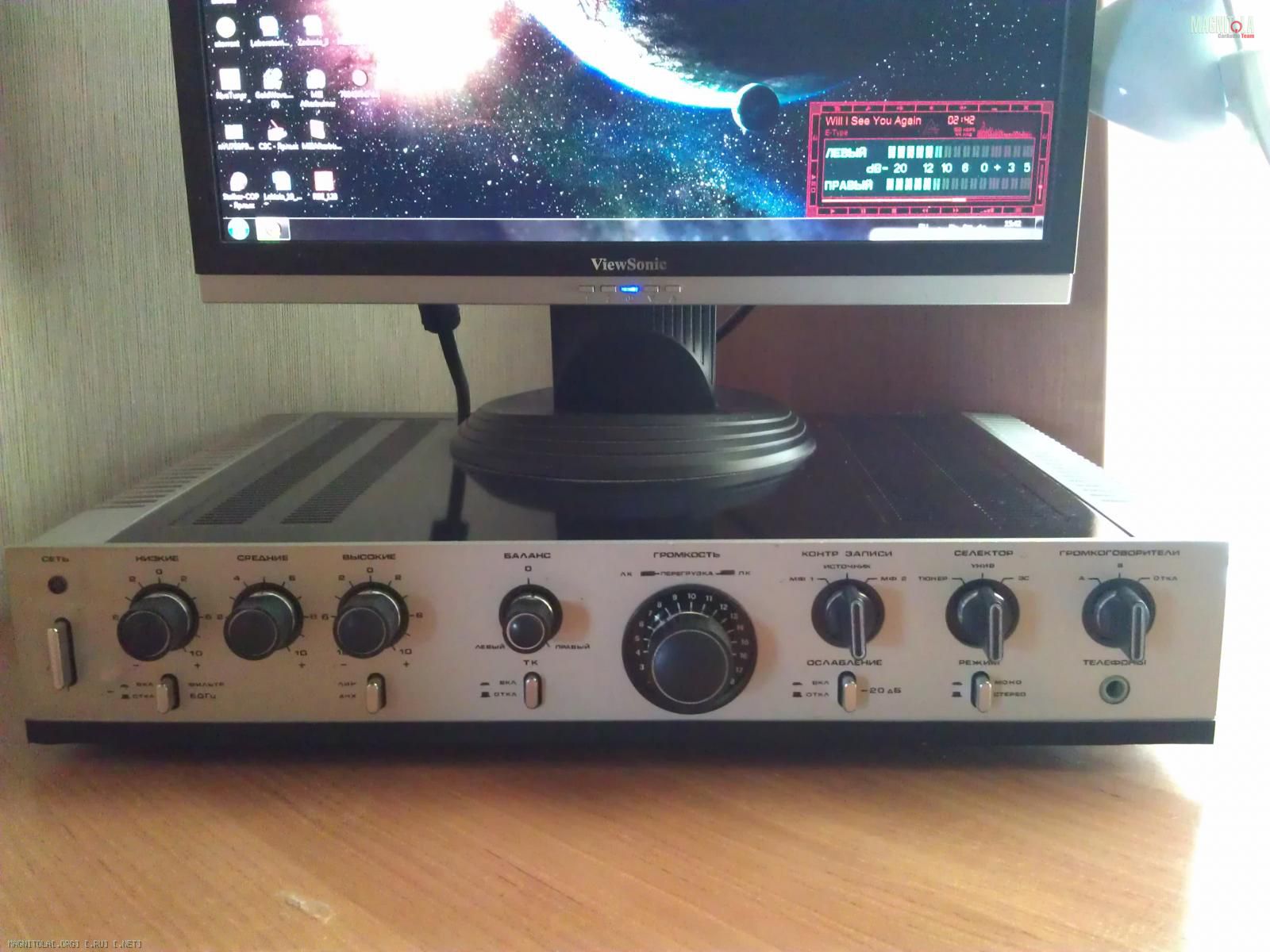

Доброго времени суток, уважаемые форумчане! Прошу вашей помощи, ибо самому "тягу нехватает". Имеется усилитель Кумир 35У-201С. Усилитель был в отличном состоянии, заменены все конденсаторы, на выходе левого канала 0,003В постоянки, правого -0,002. Ток покоя обоих оконечников 65мА. Работал прекрасно, никаких шумов, сделано несколько доработок - входы УМ и УП на отдельных тюльпанах, сетевая розетка от компьютерного БП, выходы на зажимах, корректирующий усилитель и платы селекторов входов удалены, вместо РП1-57 (болезнь этих усилителей) стоит Tocos A100K. Вложение 756740
Во время очередной доработки случилась неудача. Не вдаваясь в нюансы, скажу, что 12 контакт платы индикации (она же плата защиты) посадил на землю или на фазу розетки. Что имеем сейчас: не выключается защита, горят индикаторы перегрузки, реле не срабатывают.
Во время поиска неисправности установлено:
-питание всех блоков в норме;
-постоянки на выходе оконечника нет;
-оборваны транзисторы V7,V8,V9 платы индикации (защиты). После их замены V9 опять обрывает.
Напряжения :
на базе V9 0,6В вместо 1,2В(по схеме);
на базе V7 0,2В вместо 0В(по схеме);
на 4,5 контактах 0В (сюда постоянка приходит с выхода УМ)
на коллекторе V9 40В
Схему усилителя прилагаю, плата индикации (защиты) на последней странице в правом нижнем углу. Схема усилителя Читалка схемы (djvu reader)
16.04.2015, 13:38
Папа Карло
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
el26, проверьте на предмет пробоя диоды V1,V2 на плате индикации, очень похоже что в них дело.
16.04.2015, 20:12
gena60
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
el26, У меня не скачивается схема,какое-то казино показывает и всё.
Цитата:
Сообщение от el26
-оборваны транзисторы V7,V8,V9 платы индикации (защиты). После их замены V9 опять обрывает.
V9 сгорает или как понять "обрывает"? Если фаза прошла по плате-возможно дорожка где нибудь могла вылететь.Нужно визуально просмотреть этот вариант, для исключения в дальнейшем поиске.,
16.04.2015, 21:15
el26
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от gena60
el26, У меня не скачивается схема,какое-то казино показывает и всё.
Цитата:
Сообщение от gena60
V9 сгорает или как понять "обрывает"?
один из переходов база-коллектор или база-эмитер пропадает
Цитата:
Сообщение от gena60
Если фаза прошла по плате-возможно дорожка где нибудь могла вылететь.Нужно визуально просмотреть этот вариант, для исключения в дальнейшем поиске.,
Внешне все идеально
Не могу понять, откуда на базе нормально закрытого V7 появляется напряжение 0,2В, ведь с оконечника приходит 0В
---------- Сообщение добавлено 16.04.2015 в 22:19 ----------

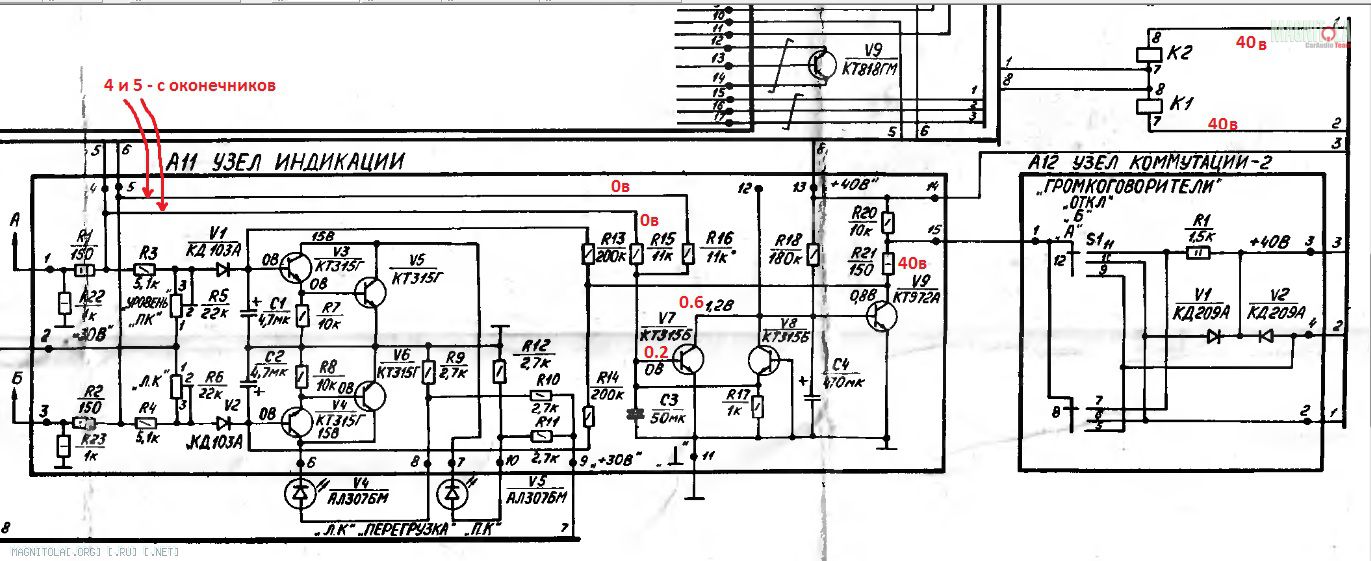

Может мне выложить тут картинку с платой индикации и замерянными напряжениями, отмеченными рядом с идеальными?
16.04.2015, 21:38
gena60
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от el26
Внешне все идеально
Не могу понять, откуда на базе нормально закрытого V7 появляется напряжение 0,2В, ведь с оконечника приходит 0В
Внешний осмотр-это полдела,нужно прозвонить на предмет контакта дорожек,которые есть в этих цепях.
Цитата:
Сообщение от el26
Может мне выложить тут картинку с платой индикации и замерянными напряжениями, отмеченными рядом с идеальными?
Лучше выложить.Второй вариант тоже самое мне выдаёт при скачке(их уже пять,но схемы так и не видно)-видимо надо регистрироваться там-но мне этого не хочется делать.,
16.04.2015, 22:09
Папа Карло
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от el26
Может мне выложить тут картинку с платой индикации и замерянными напряжениями, отмеченными рядом с идеальными?
Диоды КД103;) проверьте на обратку...
16.04.2015, 23:02
el26
Вложений: 1
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от gena60
Второй вариант тоже самое мне выдаёт при скачке(их уже пять,но схемы так и не видно)-видимо надо регистрироваться там-но мне этого не хочется делать.,
Внешний осмотр-это полдела,нужно прозвонить на предмет контакта дорожек,которые есть в этих цепях.
хорошо
16.04.2015, 23:04
el26
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от Папа Карло
Диоды КД103 проверьте на обратку...
хорошо, отпишусь
17.04.2015, 07:38
gena60
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от Папа Карло
Диоды КД103 проверьте на обратку...
Посмотреть состояние электролитических конденсаторов,частенько теряют ёмкость в ненужный момент.,
04.05.2015, 18:26
el26
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от gena60
Посмотреть состояние электролитических конденсаторов,частенько теряют ёмкость в ненужный момент.,
После длительного перерыва (предзащита диплома) снова взялся за Кумир. Проверил диоды V1 и V2 на плате индикации (защиты) - в норме. Емкость конденсаторов мне проверить нечем. На всякий случай заменил C4, который включает релюхи на новый. Напомню траббл: на базу V7, который должен быть закрыт приходит 0,2В. Видимо, он открывается и через себя спускает напругу с базы V9 (который и должен включать релюхи) с 1,2В по норме до 0,8. Появляются кое-какие идеи, завтра куплю несколько V9 (ибо их отчего-то пробивает) и буду смотреть.
04.05.2015, 19:28
gena60
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от el26
Появляются кое-какие идеи
Это хорошо,что есть идеи-возможно они помогут вернуть к жизни аппарат.Ждём результата.,
03.06.2015, 23:46
el26
Вложений: 1
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
После совсем уж долгого перерыва (защита диплома, ГАК) снова взялся за Кумир. Сил уже нет слушать активные колоночки JetBalance!
В общем, результаты:
Заставил реле включаться. Проблема была в странных КТ972А, у которых перепутана цоколевка. Также они на доли секунды показывают сопротивление между эмиттером и коллектором. Есть предположение, что из-за этого теперь при включении усилителя защита выключается моментально, а не как раньше, через 5 секунд. Попробую поставить аналоги, видимо, партия бракована.
Есть вопрос: как работает VT8? На вегалабе мужик сказал, что он при появлении отрицательного напряжения на выходе УМ спускает напряжение с базы VT9 (он подачей массы открывает реле), чтоб закрыть его. Но как это происходит, ведь база VT8 сидит на массе! Может, я не правильно понял? Вложение 789518
04.06.2015, 07:20
Папа Карло
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от el26
Проблема была в странных КТ972А, у которых перепутана цоколевка
Были такие в 89-91 годах прошлого века.
Цитата:
Сообщение от el26
Но как это происходит, ведь база VT8 сидит на массе!
Очень просто. Сигнал подается на эмитер , то есть данный транзистор смещается не по базе , а по эмитеру. То бишь он ОБ (в схеме работает как ключ с общей базой).
04.06.2015, 08:09
gena60
Вложений: 1
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от el26
Проблема была в странных КТ972А, у которых перепутана цоколевка.
el26,Вы в курсе,что данный транзистор составной?-может в этом и проблема,что на самом деле там его нет.Измерьте h21e прибором,чтобы убедится в этом.Я не так давно винтажный усилитель делал-там тоже в выходном каскаде составные транзисторы стоят.Купил комплементарную пару,а один из них оказался подделкой.Позиция довольно редкая была,нашёл только в одном месте.Измерил все оставшиеся на месте, после обнаружения косяка,оказалась вся партия такой у них.Очень давно собирал усилитель по схеме Агеева,а также схему защиты-посмотрите,может поможет в идее: Вложение 789772
16.06.2015, 23:05
el26
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Решил перелопатить заново понаставленные мной транзисторы. 2 транзюка стояли неверно. Тема исчерпана. Господам gena60 и Папа Карло - моя благодарность. Как я всегда говорю: независимо от того, каких высот ты достиг и как углубился в познаниях, всегда оставайся человеком.
16.06.2015, 23:19
gena60
Re: Ремонт усилителя Кумир У-001. Остановился на полпути.
Цитата:
Сообщение от el26
Решил перелопатить заново понаставленные мной транзисторы. 2 транзюка стояли неверно. Тема исчерпана.
Это радует!!!:yes::thank_you2:Я всегда за то,что бы решение вопроса было правильным,сам не ангел и ошибки тоже есть,но отношусь к ним с юмором,осознаю и исправляю после долгого обдумывания-это нормальное явление,да и знания иногда заводят в дебри,хотя вопрос лежит на поверхности.Желаю Удачи!!!.,
