Китайский 2 DIN MTK3360 белый экран либо полосы
Форумчане история такая.
Приехал друг типа установи ГУ 2 DIN c навигацией итд я занят был они с другом установили типа пережгли все предохранители приехали ко мне я его запустил просил приехать с утра закончить они как обычно хотим все и быстро, кароче ГУ в циклическом ребуте моник был белый... думаю прошивку навернули разобрал нашел в обвязке MT6622M елемент YJ33 (SOT-23-5) он за 2 сек до 60 градусов грелся снял моник теперь не белый а черный с цветными полосками, как считаете возможно на него прошивку где найти и как его шить? программатор на Nand flash пока не заказал (занимаюсь ремонтом компов)
Параметры гу
CPU mtk3360 Dual core (800MHZ) Arm9/11
Ram 256MB
OS Win ce 6.0 net
http://www.ebay.it/itm/2-DIN-Mercede...item2594e94146
Скажите у кого есть опыт это глюк прошивки или все че то коротнули капитально ?
на кнопки не реагирует диск сожрал но не отдает...
Заранее спасибо!!!
P.s. Опыт пайки BGA есть *если вдруг проц *опять же если имеет смысл коплекс ИК есть
Re: Китайский 2 DIN MTK3360 белый экран либо полосы
Цитата:
Сообщение от
Mihail rimini
они с другом установили типа пережгли все предохранители приехали ко мне я его запустил просил приехать с утра закончить они как обычно хотим все и быстро,
Если сгорали предохранители, не исключена пелеполярка питания.При таком быстродействии можно источники вторичного питания подпалить.Тут уже прошивка не поможет,нужно начинать с питания в первую очередь,конечно если процессор не спалили при манипуляциях.,
Вложений: 2
Re: Китайский 2 DIN MTK3360 белый экран либо полосы
Цитата:
Сообщение от
gena60 Если сгорали предохранители, не исключена пелеполярка питания.При таком быстродействии можно источники вторичного питания подпалить.Тут уже прошивка не поможет,нужно начинать с питания в первую очередь,конечно если процессор не спалили при манипуляциях.,

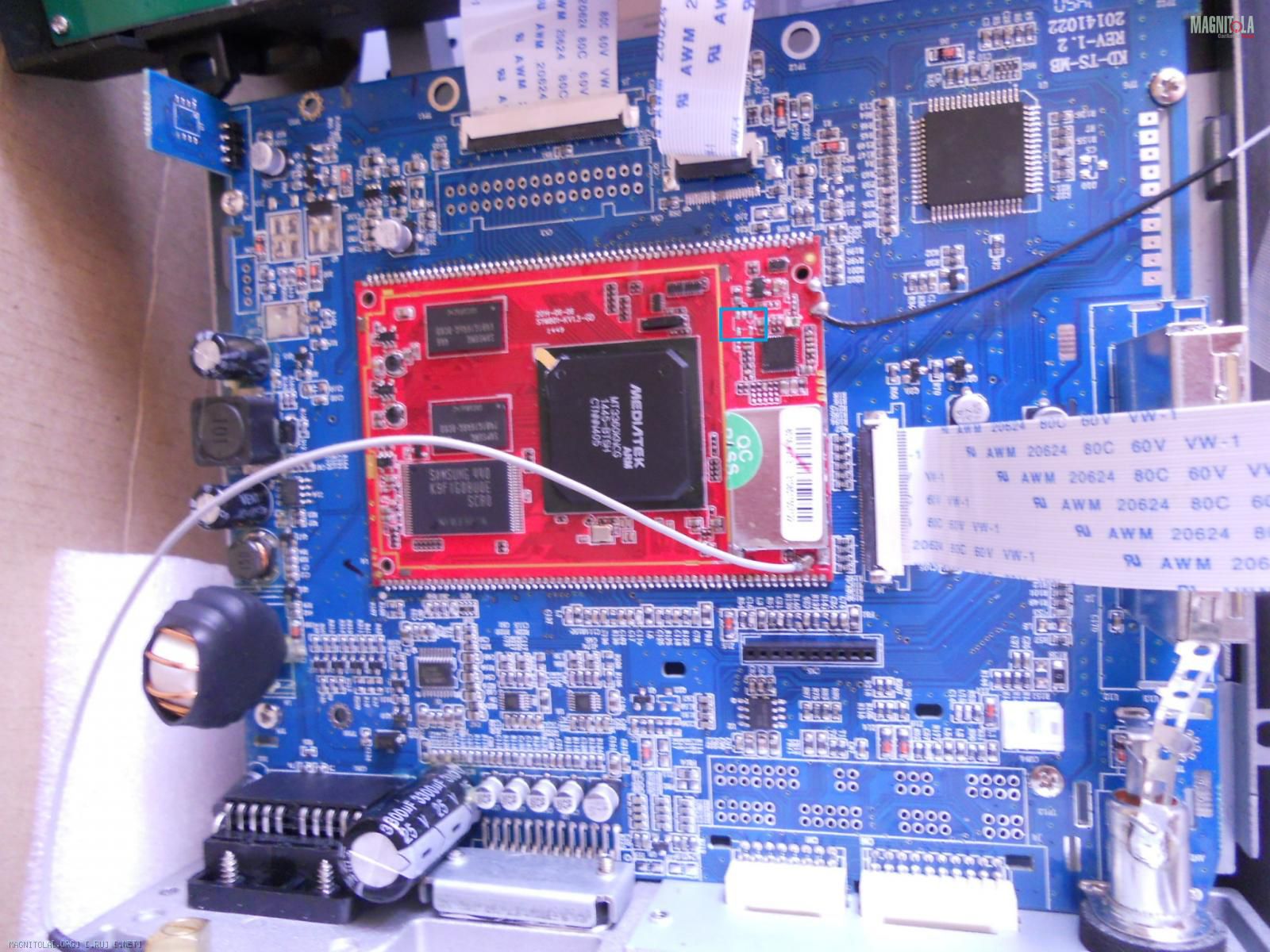

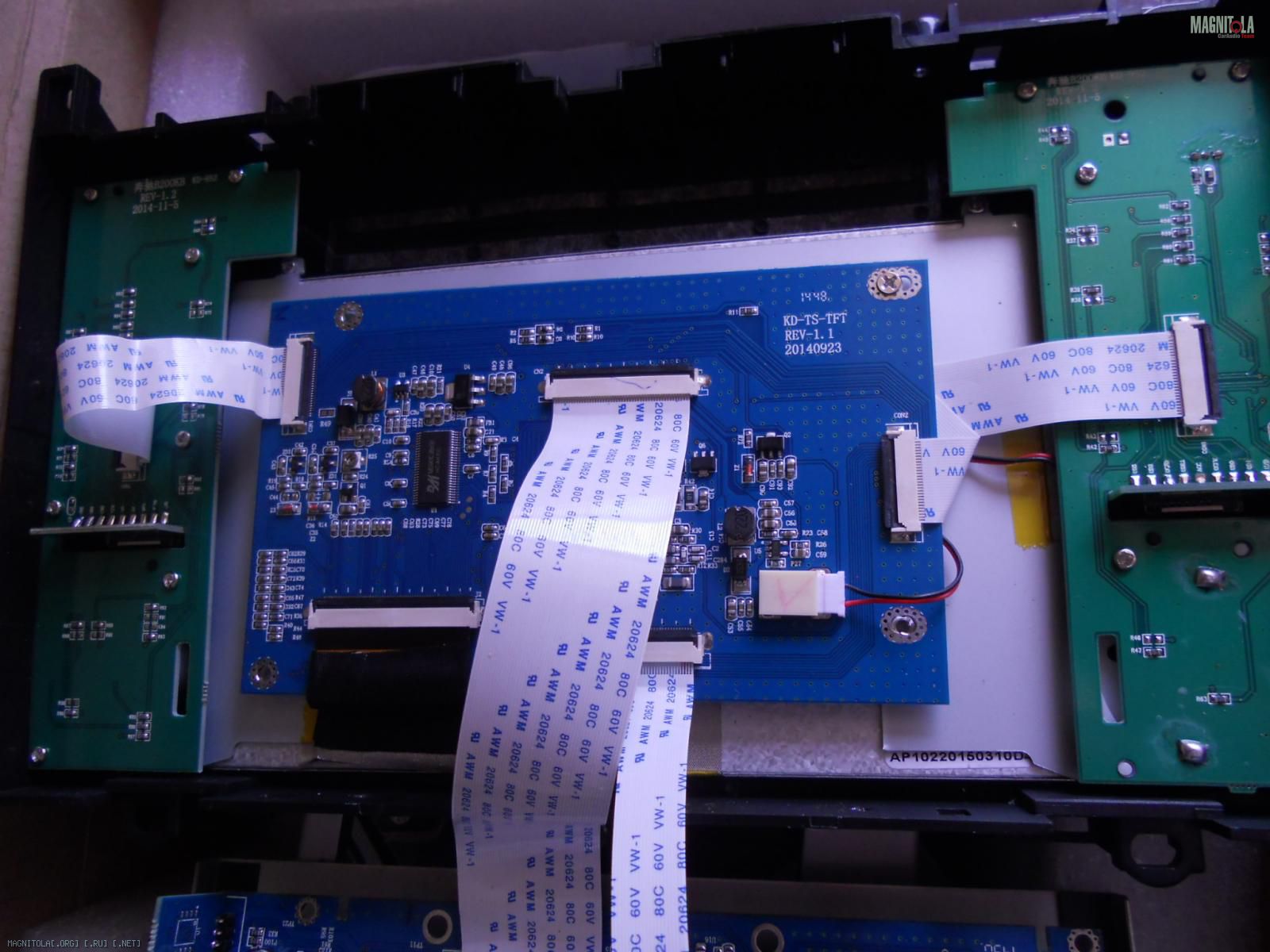

есть фотки платы есть идеи или на што похожа она? схема может какая то?Вложение 757228Вложение 757230
синим выделел DC-DC который в КЗ был
Re: Китайский 2 DIN MTK3360 белый экран либо полосы
Цитата:
Сообщение от
Mihail rimini синим выделел DC-DC который в КЗ был
Раз в КЗ было,тогда по нагрузке этого звена тоже могло всё вылететь.Я бы не стал тратить на это время по одной причине-напрасно выброшенные деньги на детали,когда поймёшь,что это делается впустую. 12В,да в обратной полярности много могут натворить дел в схеме.Остаётся догадываться,что с этим ГУ делали горе-установщики.....,
Re: Китайский 2 DIN MTK3360 белый экран либо полосы
Мне то не превыкать * по профессии ноуты поднимаю опыт есть только ни одной схемы блин нет... даже распиновки шлейфа....
хоть осцилломм посмотреть че там происходит чтоб понять проц живой иль нет!
Re: Китайский 2 DIN MTK3360 белый экран либо полосы
Цитата:
Сообщение от
Mihail rimini ни одной схемы блин нет... даже распиновки шлейфа....
Китайцы все разные и схем однозначных нет у них.Сколько было в руках аппаратов,одинаковых не видел.Доходило до того,что модели по номеру совпадают,а внутренности вообще не похожи.Вот такое мнение,остаётся пожелать удачи в исследовании и поиске неисправности!!!.,
Re: Китайский 2 DIN MTK3360 белый экран либо полосы
Кароче эпопея продолжается нашл что на flash нет питальника до нее рядом приходит а дальше шляпа...есть какие идеи?
Re: Китайский 2 DIN MTK3360 белый экран либо полосы
Цитата:
Сообщение от
Mihail rimini Кароче эпопея продолжается нашл что на flash нет питальника до нее рядом приходит а дальше шляпа...есть какие идеи?
Идея проста-если хочется реанимировать-придётся потрудится,раз есть много времени и найти обрыв в этой цепи в многослойной плате.,
