Привет.

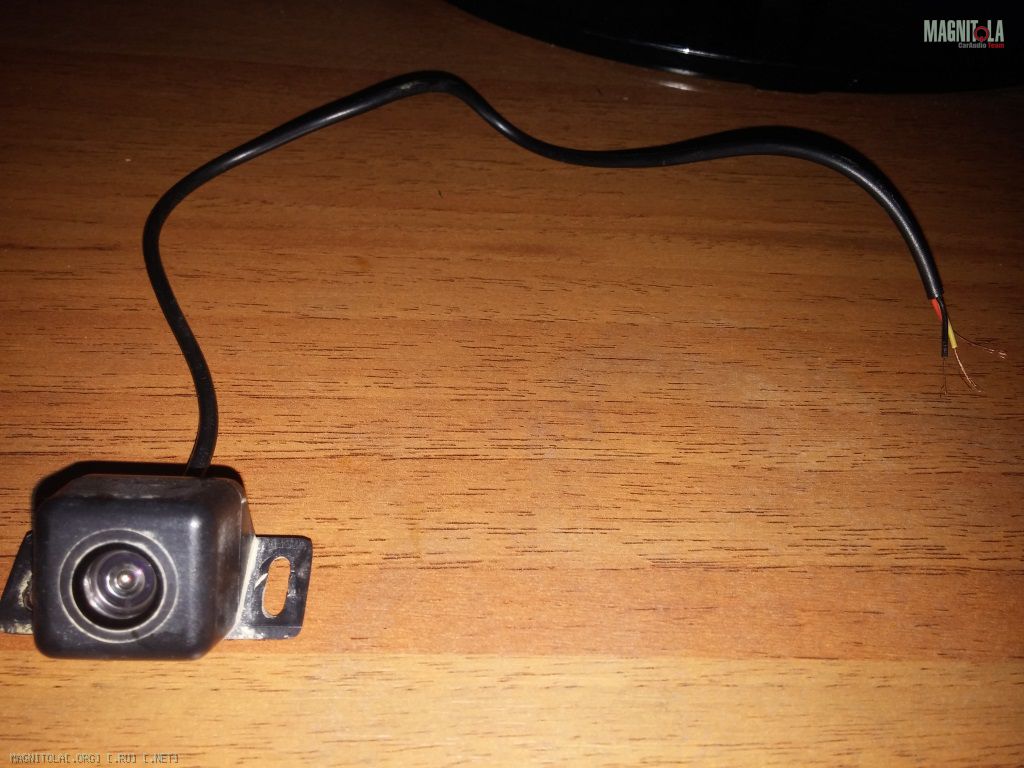

Имеется вот такая автомобильная камера заднего вида:
Вложение 768866

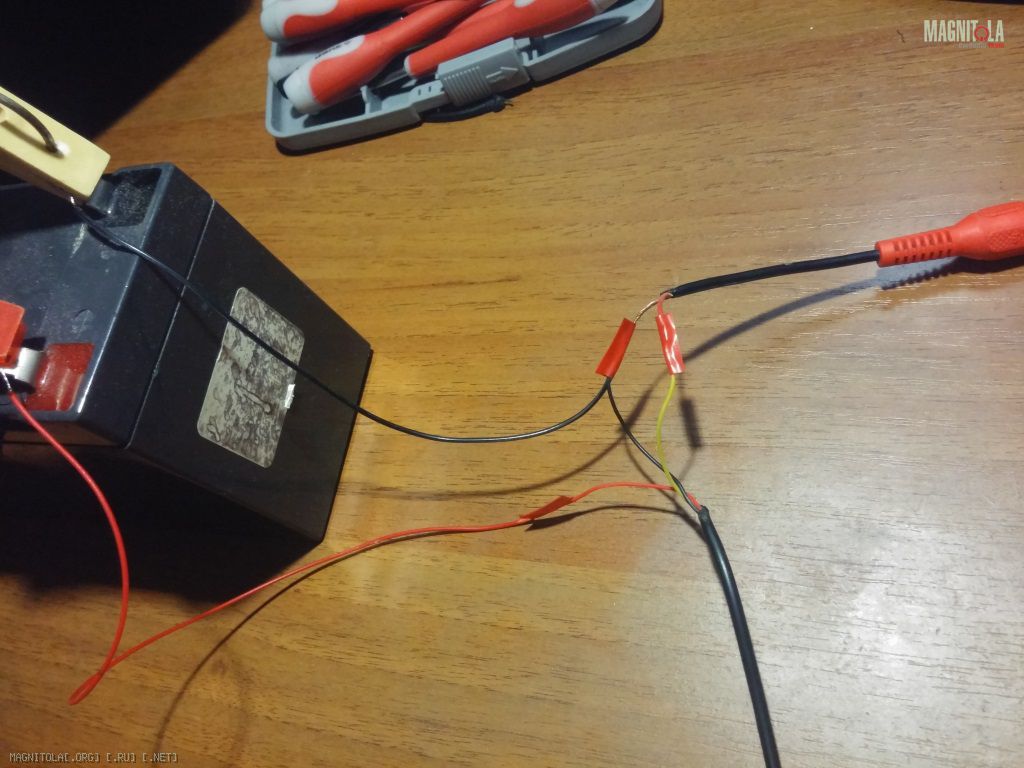

Имеет три провода на выводе: красный, жёлтый и чёрный. Как мне сказали камера работала, перед тем как её отдали мне. Я спаял схему, найдя в интернете:

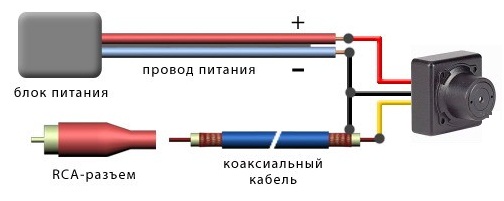

Вложение 768868

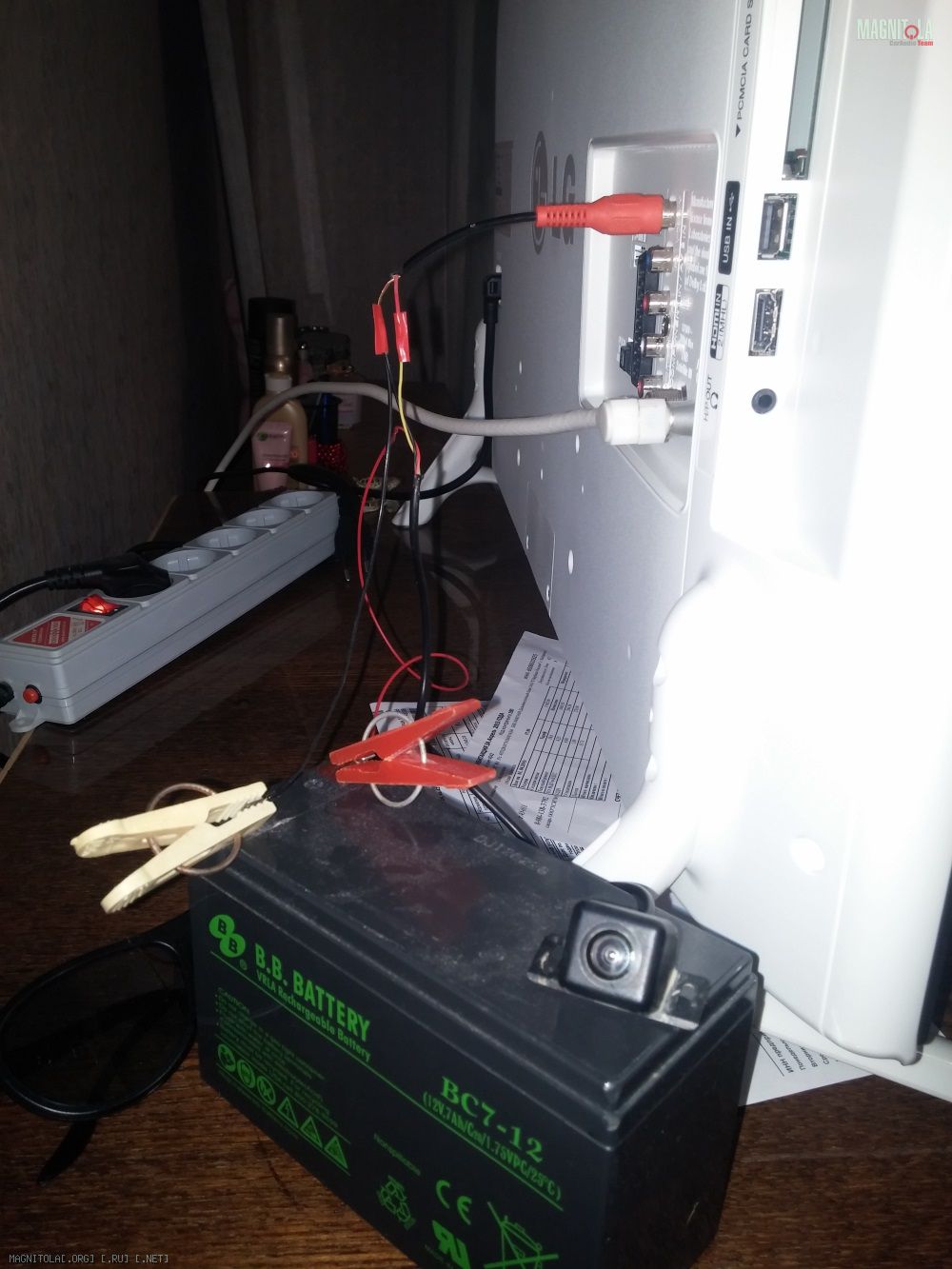

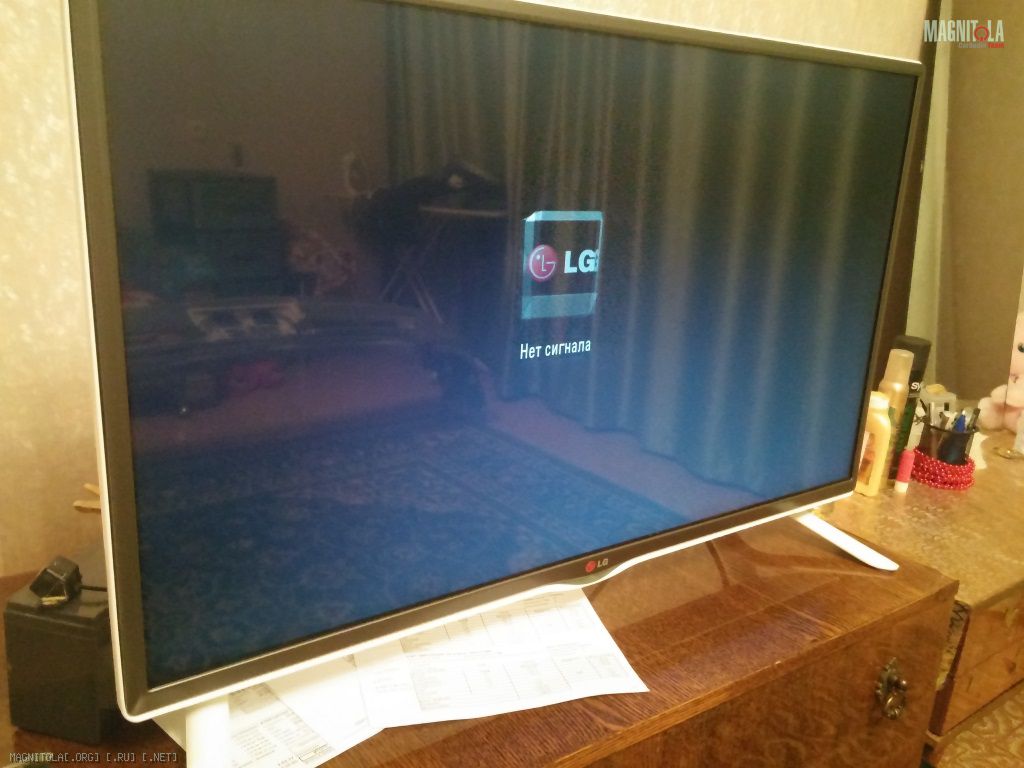

В качестве блока питания использовался аккумулятор от ББП (12V). Подсоединив питание, в разъём ТВ и включив видео-канал - сигнала нет. Почему? Вопрос. Кто что думает? Может схема не правильная?
Умерла по ходу камера... Верните людям деньги!!! Этож атракцион какой! Подарить йнюж))))
P.S. Я б уже новую камеру купил и поставил...;) Тему про это нет смысла создавать...
Нужно понимать только одно,что питание камеры не 12В,а 5В.Даже если камера была исправная,то подача завышенного напряжения на провод плюс, её убило напрочь,так и не получив конечного результата(прежде чем подавать питание,нужно изучить состав элементной базы,а потом подавать напряжение-обычно для такого исследования используется лабораторный БП,в котором регулируется напряжение от 0-15В).Постепенно повышая напряжение, находим нужное по показанию вольтметра и включения самого устройства.,Цитата:
Сообщение от meow
Это обычная камера заднего вида. Она не имеет своего блока питания, значит питается именно 12 вольтами. У самого в машине стоит камера з/х там ничего не обрезано, на фишках и в тюльпане. Тюльпан в сигнале, чёрный на корпусе, 12V от коробки R, получается подаётся 12V.Цитата:
Сообщение от gena60
Только штатные к примеру от тойот питаются 12в,ито не все есть питаются от головы там тоже порядка 6в, ваша не похожа не как,её питание 5-6в, блочёк с 7805 от камеры на растоянии около 5 метров,у вас просто коротенький хвост,доберитесь до любой разборки коих у вас должно ...купите(или и так отдадут) камеру с какой небуть нади,ипсума и пользуйте на здоровье.

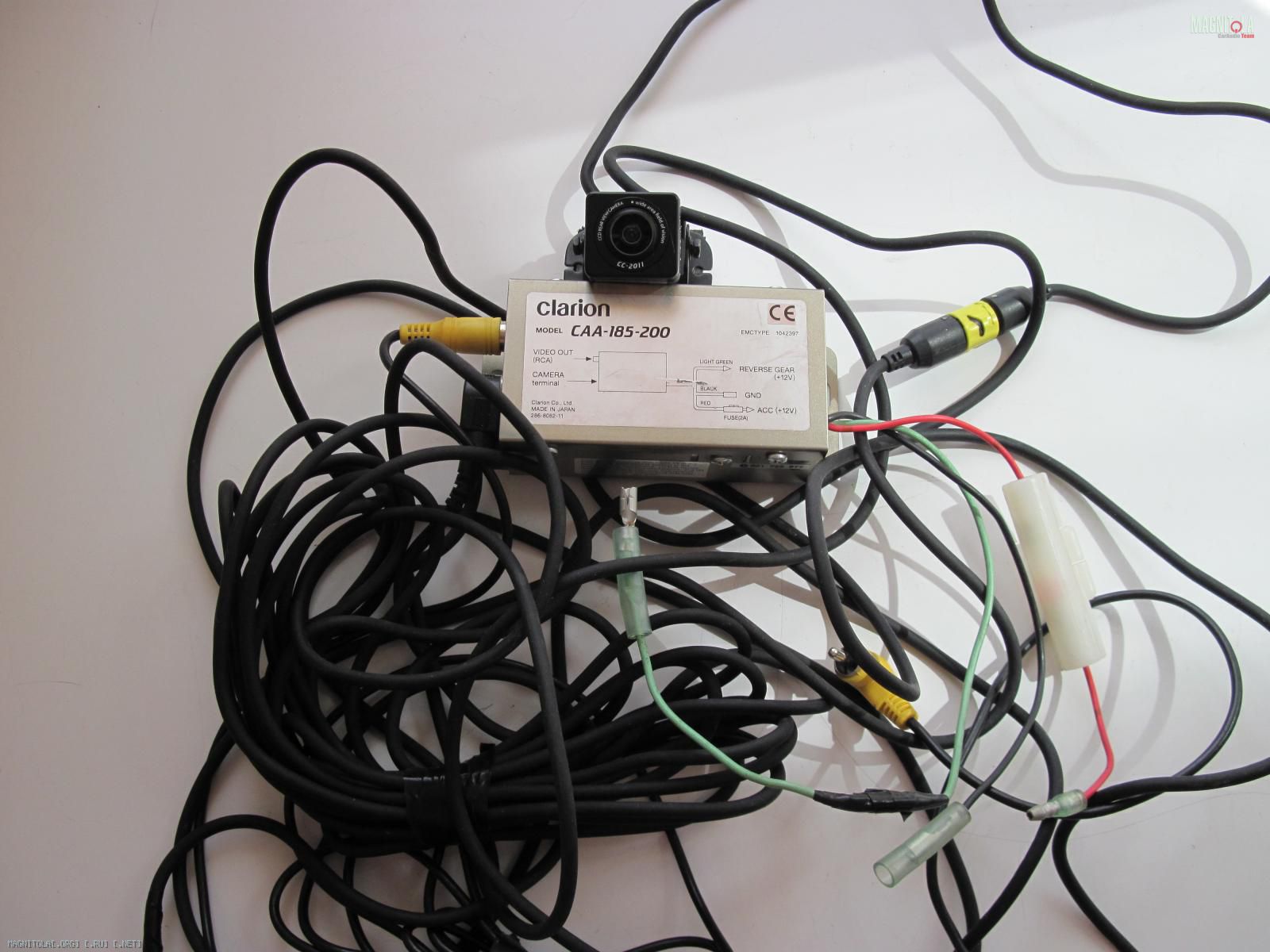

Вложение 769408
примерно так должен выглядеть комплект.
Прежде чем утверждать,скажите а сколько видов камер вы держали в руках?Обычно камера выглядит так:Цитата:
Сообщение от meow

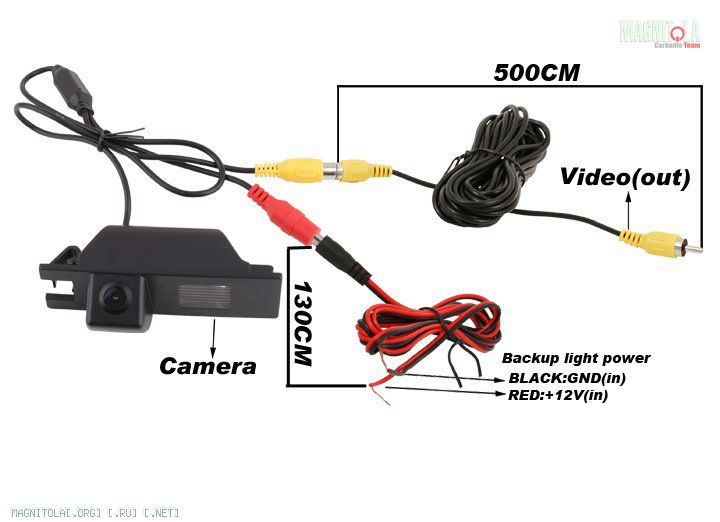

Вложение 769412
...в смотанном проводе вверху есть блямбочка,в которой и находится БП,а в данном Вами случае его нет.Возможно эта камера питалась от своего монитора,либо от ГУ-но всё равно от 5В.,
Скорее всего да, имеет место быть та "блямбочка" в которой и имеется токоограничивающая схема... тогда я вынужден с вами согласится что камеру я спалил, жаль... Зато урок получен, буду в курсе =)Цитата:
Сообщение от gena60
Вы не печальтесь! Камеры нонче не так уж дороги.
Скорее всего преобразователь напряжения( с 12В на 5В-будет правильнее сказать),обеспечивающий необходимый ток потребления камеры.Цитата:
Сообщение от meow
Это радует,что понимаете!На будущее нужно учесть одно: прежде чем подключать любое устройство,проконсультируйтесь на страницах форума-это будет лучше,да и девайс будет служить верой и правдой долгие годы.Желаю удачи!!!.,Цитата:
Сообщение от meow
