kicx rts4.100

Цитата:

---

Сообщение от Ibragim'off

TL 494 крайне редко выходит из строя. Надо отсоединить усилительную часть и нагрузить чем нибудь. Разобраться с ПН и смотреть дальше. Предохранитель можно поставить с небольшим номиналом, в случае проблем пыхнет не думая.
П.С. Если в чем то ошибаюсь прошу подправить, в электронике разбираюсь совсем немного.

---

Ну вместо предков стоит лампочка. Диодный сборки убраны значит бп от ум отделен. И проблема кажется в бп. Ну скорей всего я ошибаюсь

Цитата:

---

Сообщение от sergey094

Не отрицаю но усилитель только включаеш он в защиту и если я правильно понимаю то какие импульсы будут если что то не даёт работать мс. И раньше получалось 16ю ногу повесить на общий и защита включалась а тут шиш защита

---

Смотрите обвязку и пилу на пятой ноге,кроме этого, сначала в питании разобраться нужно есть ли оно на TL 494 при подаче ремот?!.,

Цитата:

---

Сообщение от sergey094

Диодные сборки . мс tl494 поменял на другую. Замерить не получается либо тишина либо не понятно какая картинка

---

естественно не получится, и менял всё это зря т.к. рабочие они.......
РАЗ УСИЛИТЕЛЬ В ЗАЩИТЕ ЗНАЧИТ ПН РАБОЧИЙ!!!

Цитата:

---

Сообщение от FFZ

естественно не получится, и менял всё это зря т.к. рабочие они.......
РАЗ УСИЛИТЕЛЬ В ЗАЩИТЕ ЗНАЧИТ ПН РАБОЧИЙ!!!

---

Ну вот из за чего может быть защита от чего и оикуда

Цитата:

---

Сообщение от Ibragim'off

TL 494 крайне редко выходит из строя. ....

---

+100500!!!

Цитата:

---

Сообщение от Ibragim'off

.... Надо отсоединить усилительную часть и нагрузить чем нибудь......

---

это сложно сделать в этом усилителе, по крайней мере выниманием диодных сборок это делать нельзя, т.к. ПН с ОС по выходному напряжению.

Цитата:

---

Сообщение от Ibragim'off

.... Разобраться с ПН и смотреть дальше.

---

с ПН-ом 99.999999 всё в порядке.
Следует в оконечных каскадах найти системы контроля и найти их выходы и связи в систему защиты в ПН, и отключить её!!!
После этого разобраться с каналом который был сгоревший, в котором была мертвечина. В нём ещё есть дохлятина, которая и выдаёт постоянку на выход УМ , что фиксирует система защиты и блокирует ПН.

Цитата:

---

Сообщение от Ibragim'off

Предохранитель можно поставить с небольшим номиналом, в случае проблем пыхнет не думая.
...

---

+100500!!!

Цитата:

---

Сообщение от FFZ

это сложно сделать в этом усилителе, по крайней мере выниманием диодных сборок это делать нельзя, т.к. ПН с ОС по выходному напряжению.

---

ТС писал,что 16 ногу замыкал на массу,ситуация не менялась.Я уже писал о проверке напряжений МС-ведь в ней есть и первая нога,по которой тоже защита организована.Измерить и понять нужно,что мешает запуску БП.,
FFZ, если вспомнить Calcell BST серии,там как раз это проявлялось:secret:

Цитата:

---

Сообщение от gena60

ТС писал,что 16 ногу замыкал на массу,ситуация не менялась.Я уже писал о проверке напряжений МС-ведь в ней есть и первая нога,по которой тоже защита организована.Измерить и понять нужно,что мешает запуску БП.,
FFZ, если вспомнить Calcell BST серии,там как раз это проявлялось:secret:

---

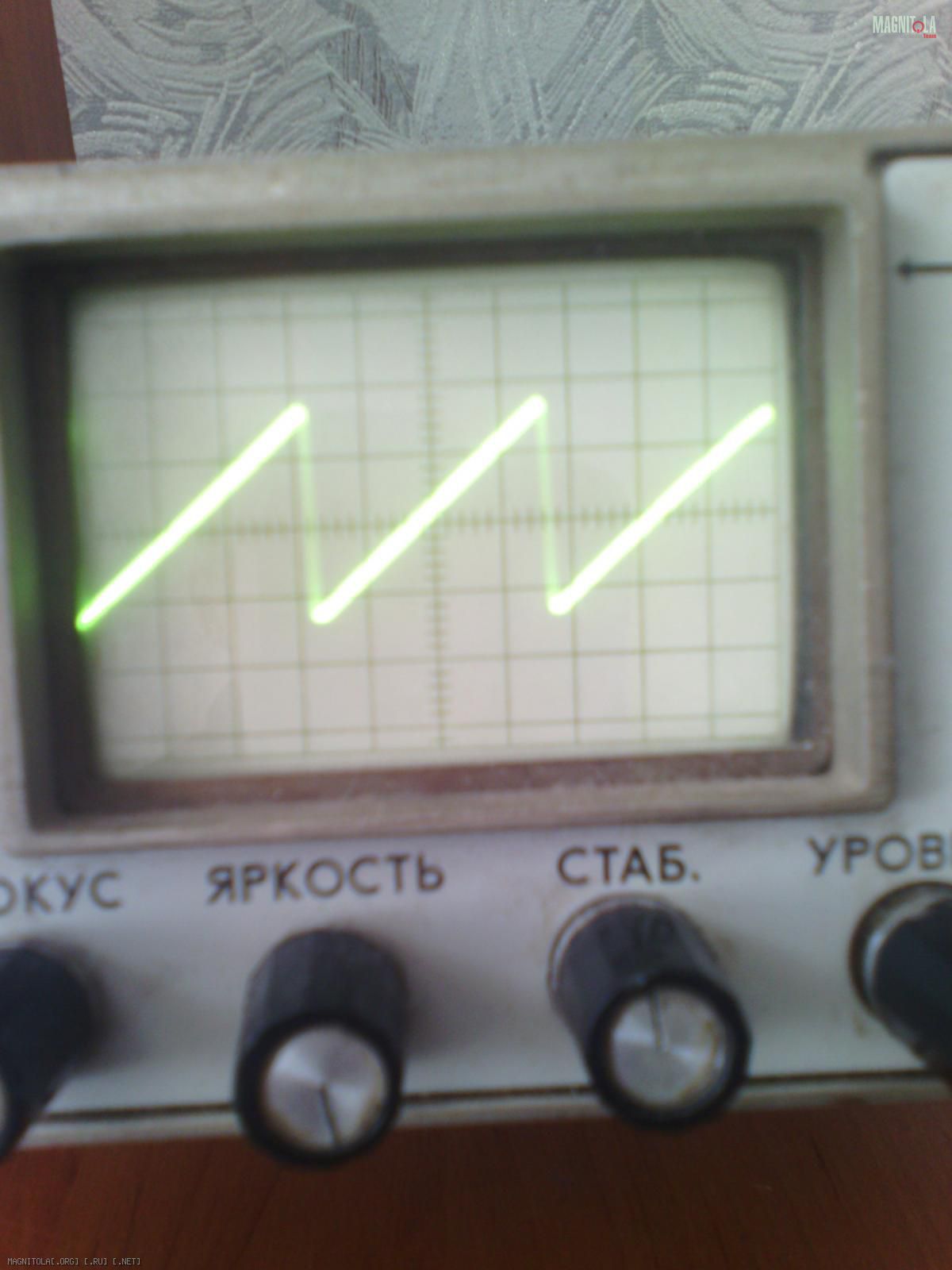

Вложение 771062Пила на 5ноге присуттвует

Цитата:

---

Сообщение от gena60

ТС писал,что 16 ногу замыкал на массу,ситуация не менялась.Я уже писал о проверке напряжений МС-ведь в ней есть и первая нога,по которой тоже защита организована.Измерить и понять нужно,что мешает запуску БП.,
FFZ, если вспомнить Calcell BST серии,там как раз это проявлялось:secret:

---

gena60, всё верно, но я почему так уверен в том, что ПН не при делах, потому, что ТС с самого начала написал, что нашёл дохлятину в одном из каналов, значит просто не всё нашёл......

Цитата:

---

Сообщение от FFZ

gena60, всё верно, но я почему так уверен в том, что ПН не при делах, потому, что ТС с самого начала написал, что нашёл дохлятину в одном из каналов, значит просто не всё нашёл......

---

Я не знаю может что тупою но irfz 44 должен при проверки открываться и закрываться но тут почти все в одном состоянии то есть не открываются

Цитата:

---

Сообщение от sergey094

Я не знаю может что тупою но irfz 44 должен при проверки открываться и закрываться но тут почти все в одном состоянии то есть не открываются

---

почитай внимательно всё что я написал!!!
вектор твоего направления копания не в ту сторону......
как силовые дрочелы могут открываться и закрываться если ПН в режиме защита???
