горят выходные транзисторы

Цитата:

---

Сообщение от terrarist

когда поставишь оконечные транзисторы обязательно следи за потреблением. Обычно, если проблемы в блоке УНЧ блок питания(имею ввиду тот, чем питаешь) не уходит в защиту, а потребление ампер 15-20, что запредельно для холостого хода без нагрузки - и значит УНЧ работает неправильно(ну или просто сопля где то ;) что бывало нередко ))) )

---------- Сообщение добавлено 31.05.2015 в 14:41 ----------


нагрузка чем была?

---

в нагрузки не чего не было

У меня смутное сомнение, что вы неправильные транзисторы(точнее их переходы) подобрали. Они на малых мощностях дюжат(это логично) а чуть больше - хлопают - Адью!

Цитата:

---

Сообщение от terrarist

У меня смутное сомнение, что вы неправильные транзисторы(точнее их переходы) подобрали. Они на малых мощностях дюжат(это логично) а чуть больше - хлопают - Адью!

---

ну вот осталось 3 пары
впаиваю и проверяю как выше было сказано?

и да зашита то щас отключена
если вернуть усилитель с ней в защите

можно фото пациента? желательно здесь в поменьше , а a архиве скинуть в хорошем качестве, чтобы видно дорожки было, с одной и с другой стороны?
Всё таки человек воспринимает информацию на 80% от визуализации

---------- Сообщение добавлено 31.05.2015 в 14:53 ----------

Цитата:

---

Сообщение от sergey094

впаиваю и проверяю как выше было сказано?

---

да. если защита по току позволяет не лишиться последних проверочных транзисторов.
а вообще то стоит избавиться от защиты , то есть понять откуда ноги растут, т.к. схемы нет вам виднее, отследите сигналы защиты на шим и попеременно-последовательно отрубайте их. с каждого канала должен идти сигнал ошибки, в случае его пробоя, либо же сигнал с перегрева(не пробовали отрубить термистор? хотя у меня они еще никогда не мёрли).

---------- Сообщение добавлено 31.05.2015 в 14:56 ----------

Цитата:

---

Сообщение от sergey094

если вернуть усилитель с ней в защите

---

значит шпарит где то постоянка. надо лишь отследить с какого канала. У вас там должно быть два спаренных, в AB все довольно просто устроено.

---------- Сообщение добавлено 31.05.2015 в 15:16 ----------

Выложите фото здесь. По фото не понятно - вы что без выходных накопительных литах проверяете??

Цитата:

---

Сообщение от terrarist

можно фото пациента? желательно здесь в поменьше , а a архиве скинуть в хорошем качестве, чтобы видно дорожки было, с одной и с другой стороны?
Всё таки человек воспринимает информацию на 80% от визуализации

---------- Сообщение добавлено 31.05.2015 в 14:53 ----------


да. если защита по току позволяет не лишиться последних проверочных транзисторов.
а вообще то стоит избавиться от защиты , то есть понять откуда ноги растут, т.к. схемы нет вам виднее, отследите сигналы защиты на шим и попеременно-последовательно отрубайте их. с каждого канала должен идти сигнал ошибки, в случае его пробоя, либо же сигнал с перегрева(не пробовали отрубить термистор? хотя у меня они еще никогда не мёрли).

---------- Сообщение добавлено 31.05.2015 в 14:56 ----------


значит шпарит где то постоянка. надо лишь отследить с какого канала. У вас там должно быть два спаренных, в AB все довольно просто устроено.

---------- Сообщение добавлено 31.05.2015 в 15:16 ----------

Выложите фото здесь. По фото не понятно - вы что без выходных накопительных литах проверяете??

---

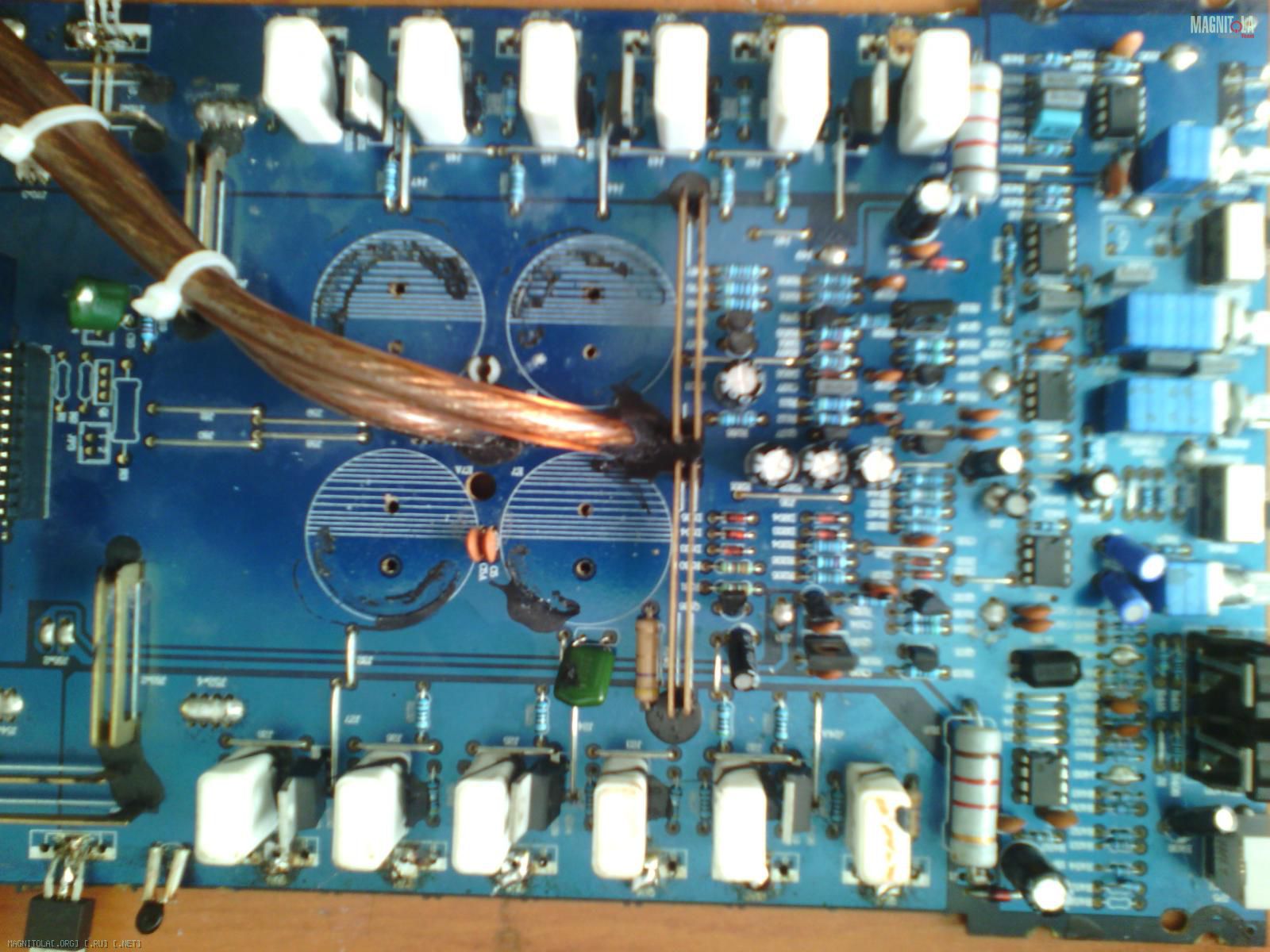

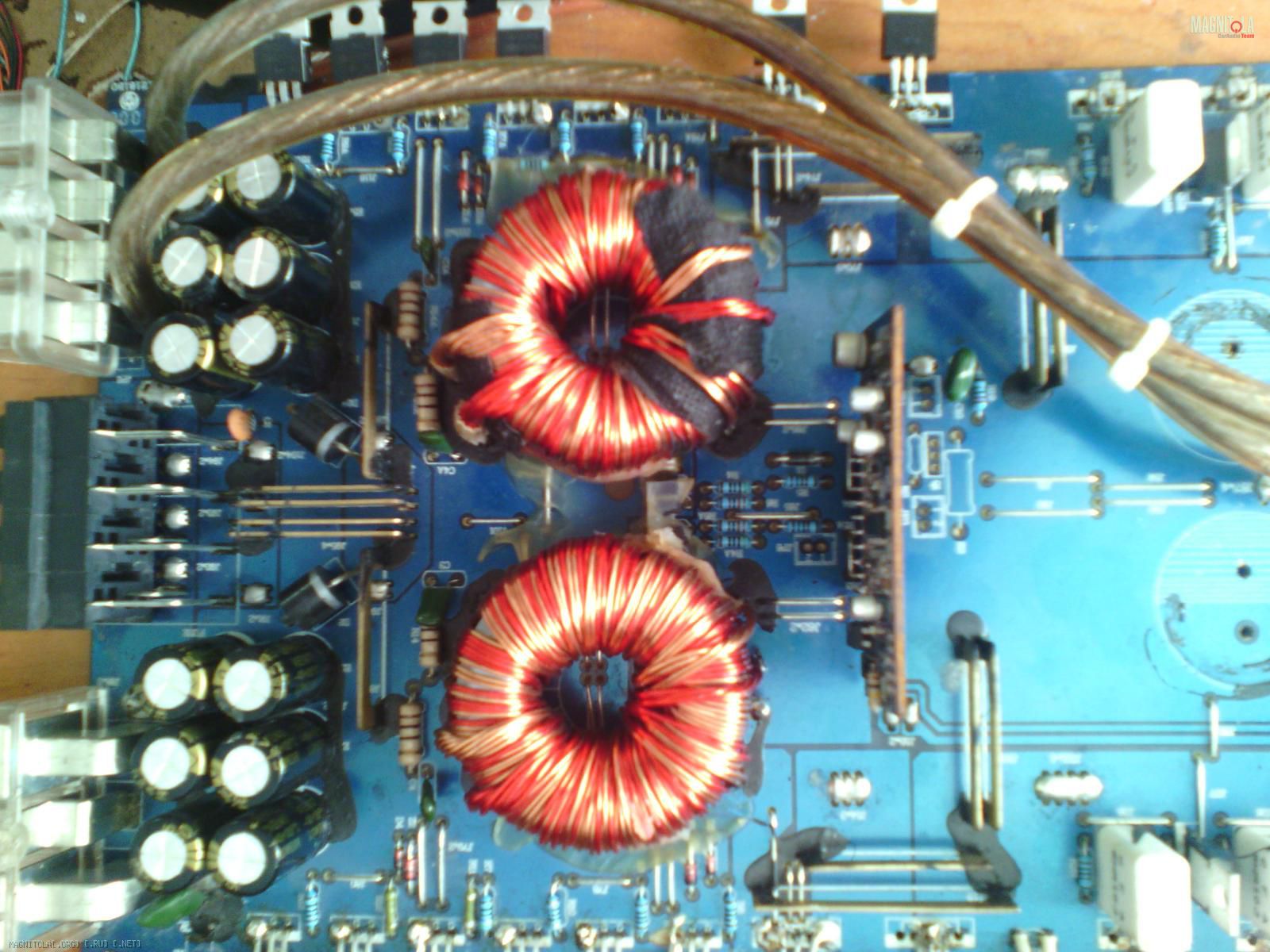

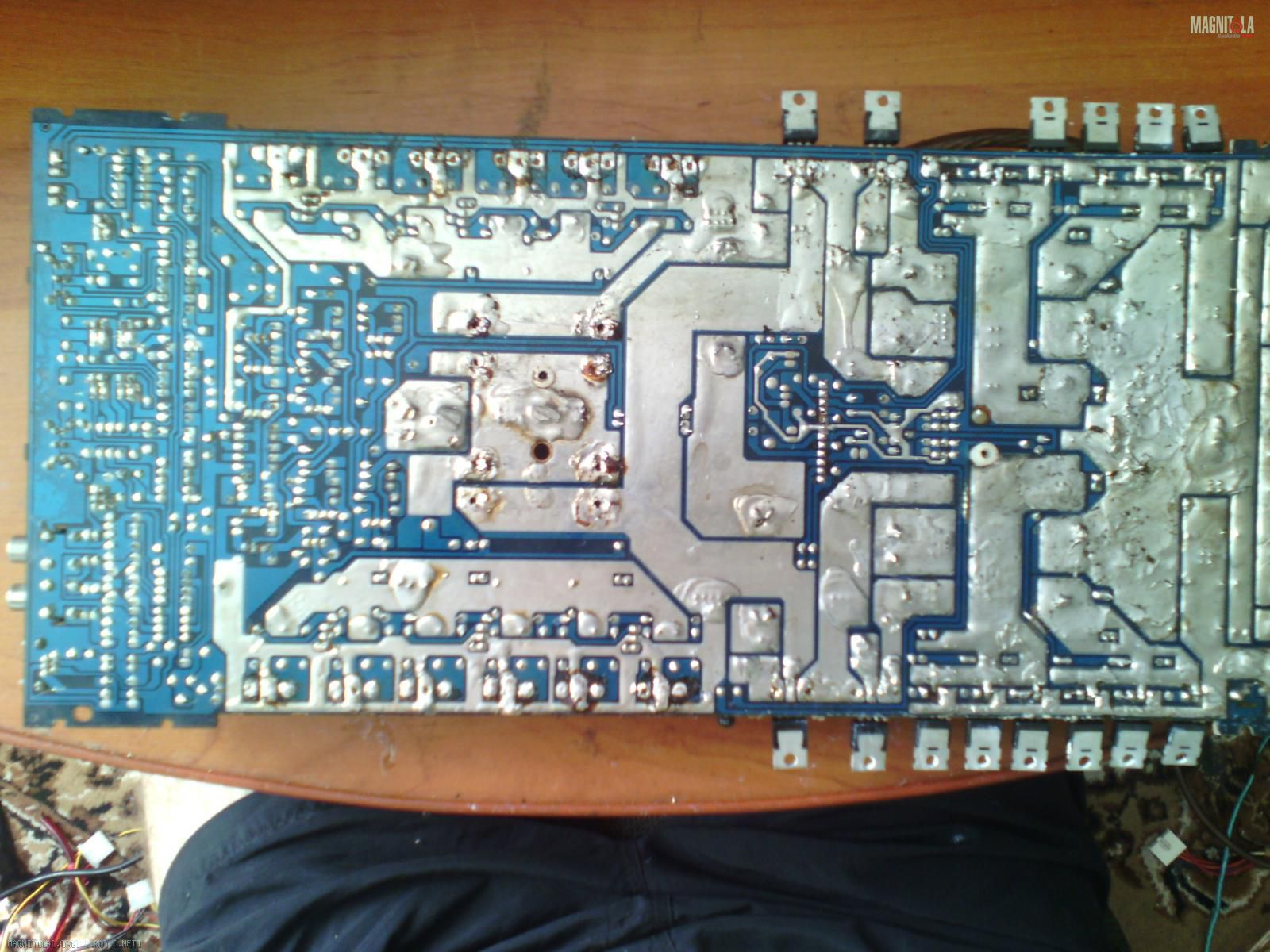

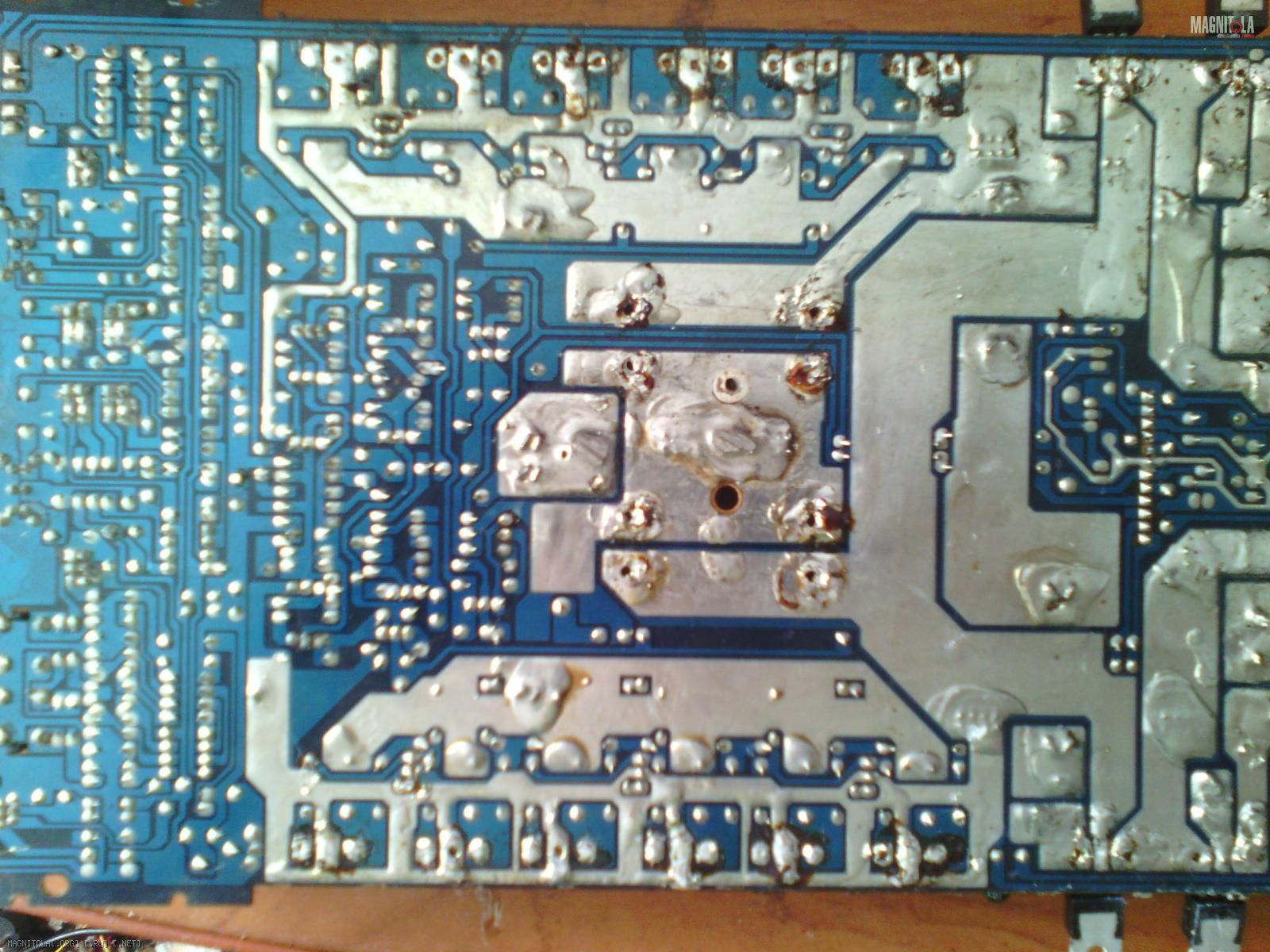

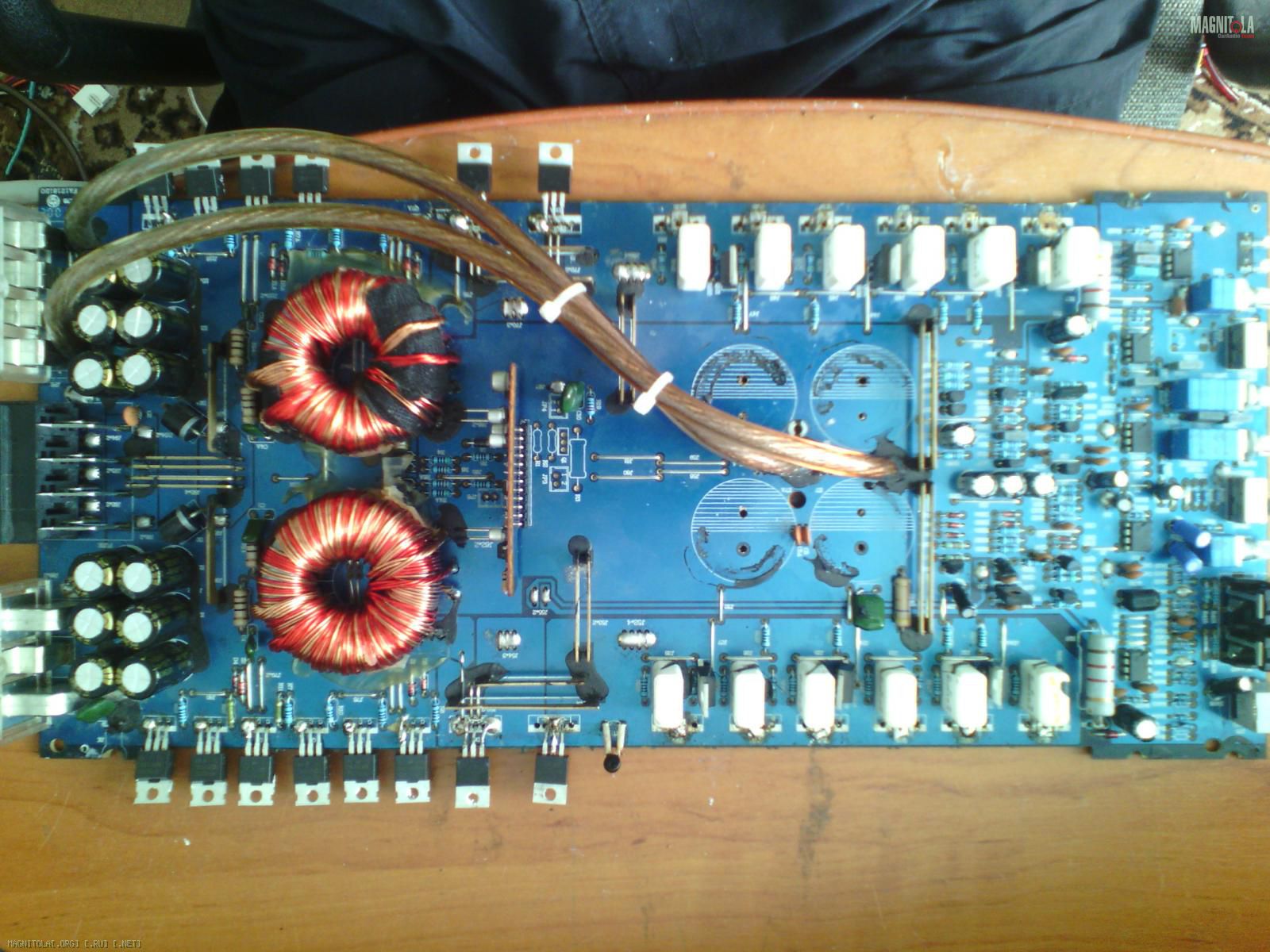

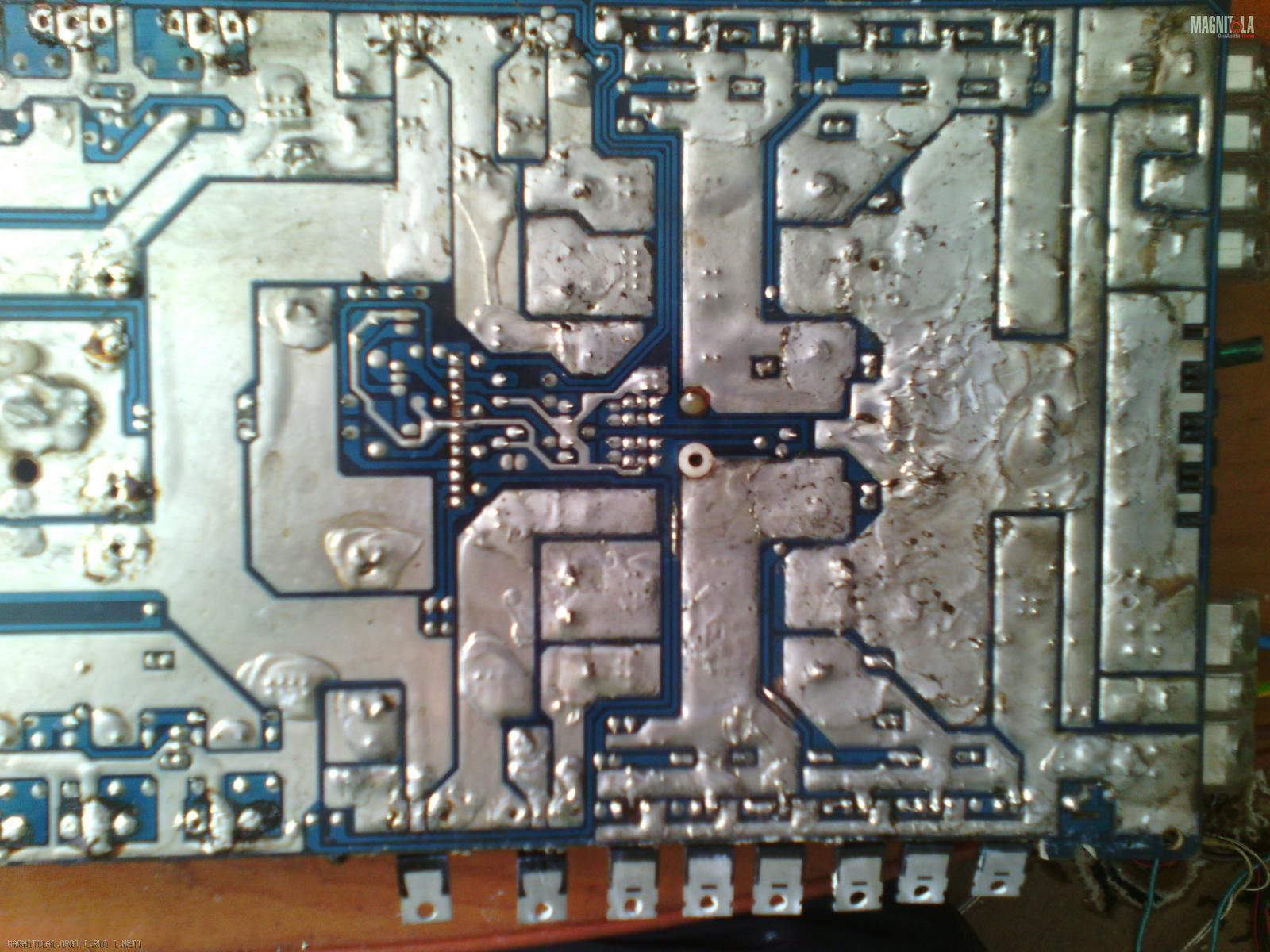

Вложение 787172Вложение 787174Вложение 787176Вложение 787178Вложение 787180Вложение 787182


проверял с конденсаторами выпаивал их. так как грешить уже на них начал так как не новые ставил
и 2 транзистора в бп вылители из другой партии не стал ставить. запустится все сразу поменяются

кондёры на место поставьте, если на прозвон совсем короткими не являются( ну а лучше новые, если старые дутые). ну и дальше идём - по ошибке что?откуда шпарит выяснили

---------- Сообщение добавлено 31.05.2015 в 16:22 ----------

проверьте все раскачивающие сопряжённые транзисторы Q101-107, 108,109,114,115,120,121

Цитата:

---

Сообщение от terrarist

кондёры на место поставьте, если на прозвон совсем короткими не являются( ну а лучше новые, если старые дутые). ну и дальше идём - по ошибке что?откуда шпарит выяснили

---------- Сообщение добавлено 31.05.2015 в 16:22 ----------

проверьте все раскачивающие сопряжённые транзисторы Q101-107, 108,109,114,115,120,121

---

ну вот защиту сейчас вернул усилитель заработал с ней. сейчас попробую выход впаять

---------- Сообщение добавлено 31.05.2015 в 13:37 ----------

Цитата:

---

Сообщение от terrarist

кондёры на место поставьте, если на прозвон совсем короткими не являются( ну а лучше новые, если старые дутые). ну и дальше идём - по ошибке что?откуда шпарит выяснили

---------- Сообщение добавлено 31.05.2015 в 16:22 ----------

проверьте все раскачивающие сопряжённые транзисторы Q101-107, 108,109,114,115,120,121

---

впаял одну пару запуск щелчок 2 трупа

Цитата:

---

Сообщение от sergey094

ну вот защиту сейчас вернул усилитель заработал с ней

---

логично что это означает непропай. где - хрен угадаешь. если с оконечниками заиграет, значит всю(я не шучу) плату под флюс и тотальный пропай. У calcell'ов не встречал, но вообще сухая пайка довольно частый бич в усях.

Цитата:

---

Сообщение от terrarist

логично что это означает непропай. где - хрен угадаешь. если с оконечниками заиграет, значит всю(я не шучу) плату под флюс и тотальный пропай. У calcell'ов не встречал, но вообще сухая пайка довольно частый бич в усях.

---

да его до меня походу не раз паяли
а да q108,109,114,115m120,121 проверил не пробитые

Цитата:

---

Сообщение от sergey094

впаял одну пару запуск щелчок 2 трупа

---

значит либо проводимость не соблюли, либо ноступает не соотвествуещее полярности напряжение. смотрите по схеме. и замеряйте. я не просил бездумно ставить и жечь выходные, сначала замеры.

---------- Сообщение добавлено 31.05.2015 в 16:47 ----------

Цитата:

---

Сообщение от sergey094

108,109,114,115m120,121 проверил не пробитые

---

еще есть 120, 121ну и Q101-107 тоже важно
