Clarion DXZ778RUSB не включается при подключении питания
Всем привет.
Есть б\у магнитола Clarion DXZ778RUSB, сегодня пытался подключить от АКБ. Черный провод на минус, два желтых на плюс. Подсветка не загорается, при нажатии кнопки "Выброс диска" панель откидывается, диск выезжает, панелька возвращается обратно. Потом магнитола замолкает и уже не реагирует ни на какие кнопки, пока секунд на 30 не отключишь от питания. Потом подключаешь, откидываешь панель, диск вставляется, панель заезжает и снова тишина.
Такое ощущение, что +12 по проводу ACC не подается, хотя проверил мультиметром от конца провода до места пайки разъема на плате - прозванивается.
Что это может быть? Куда копать?
---------- Сообщение добавлено 12.06.2015 в 03:13 ----------
Блин, это я тупень. Покурил форум, оказалось, что АЦЦ на красном проводе, а 2 желтых питание магнитолы и питание памяти.
Все работает.
Вот ссылка на сообщение с распиновкой http://magnitola.org/clarion/135291-...ml#post1275619
Re: Clarion DXZ778RUSB не включается при подключении питания
Цитата:
Сообщение от
Mihnuk
сегодня пытался подключить от АКБ. Черный провод на минус, два желтых на плюс
А ведь в разъёме есть ещё и красный провод АСС,он был задействован при тесте и питание на нём есть,на самой плате?!.Возможно пайка плохая, на печатной плате может быть(слон по научному языку мастеров в ремонте).,
Вложений: 3
Re: Clarion DXZ778RUSB не включается при подключении питания
Цитата:
Сообщение от
gena60 А ведь в разъёме есть ещё и красный провод АСС,он был задействован при тесте и питание на нём есть,на самой плате?!.Возможно пайка плохая, на печатной плате может быть(слон по научному языку мастеров в ремонте).,
Привет.
Вот именно, что нет ))) Я, наивный инсталлятор, думал, что два желтых это как раз таки постоянные +12 и АЦЦ, а оказалось красный еще нужен ))
Уважаемый gena60, может у вас в закромах есть схема для подключения этой магнитолы к ISO разъему?

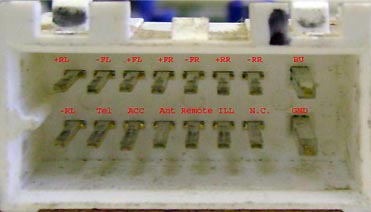

Нашел на сайте телетехника эту распиновку от СLARION DB358 RMP, внешне 1 в 1 как на моей
Вложение 795504
И эту от CLARION RAX660DZ
Вложение 795506
Есть еще такой от CLARION RAX 6500Z, DXZ-615, PS-2181J (Тут хотя бы серия DZX упоминается)
Вложение 795508
Re: Clarion DXZ778RUSB не включается при подключении питания
Цитата:
Сообщение от
Mihnuk Нашел на сайте телетехника эту распиновку от СLARION DB358 RMP, внешне 1 в 1 как на моей
Он стандартный в этих моделях,а в чём проблема при подключении АСС возникает,разъёма нет что-ли?.,
Цитата:
Сообщение от
Mihnuk два желтых это как раз таки постоянные +12
Так в разъёмах есть два жёлтых иногда,но это не меняет особо схему в подключении.,
Вложений: 2
Re: Clarion DXZ778RUSB не включается при подключении питания
Цитата:
Сообщение от
gena60 Он стандартный в этих моделях,а в чём проблема при подключении АСС возникает,разъёма нет что-ли?.,

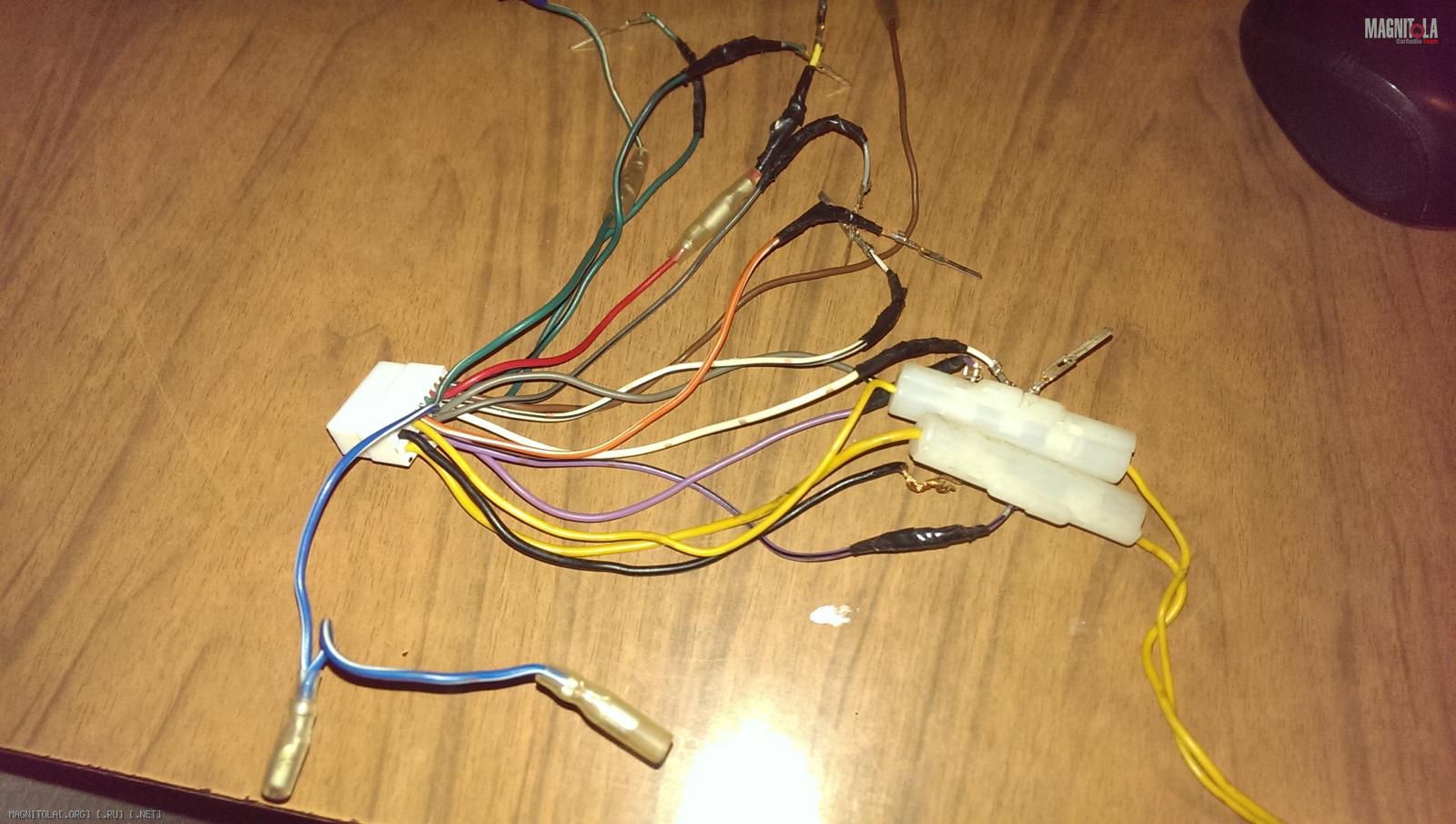

Есть разъем со стороны магнитолы. С другой как на фото. Хочу привести в божеский вид.
Вложение 795510

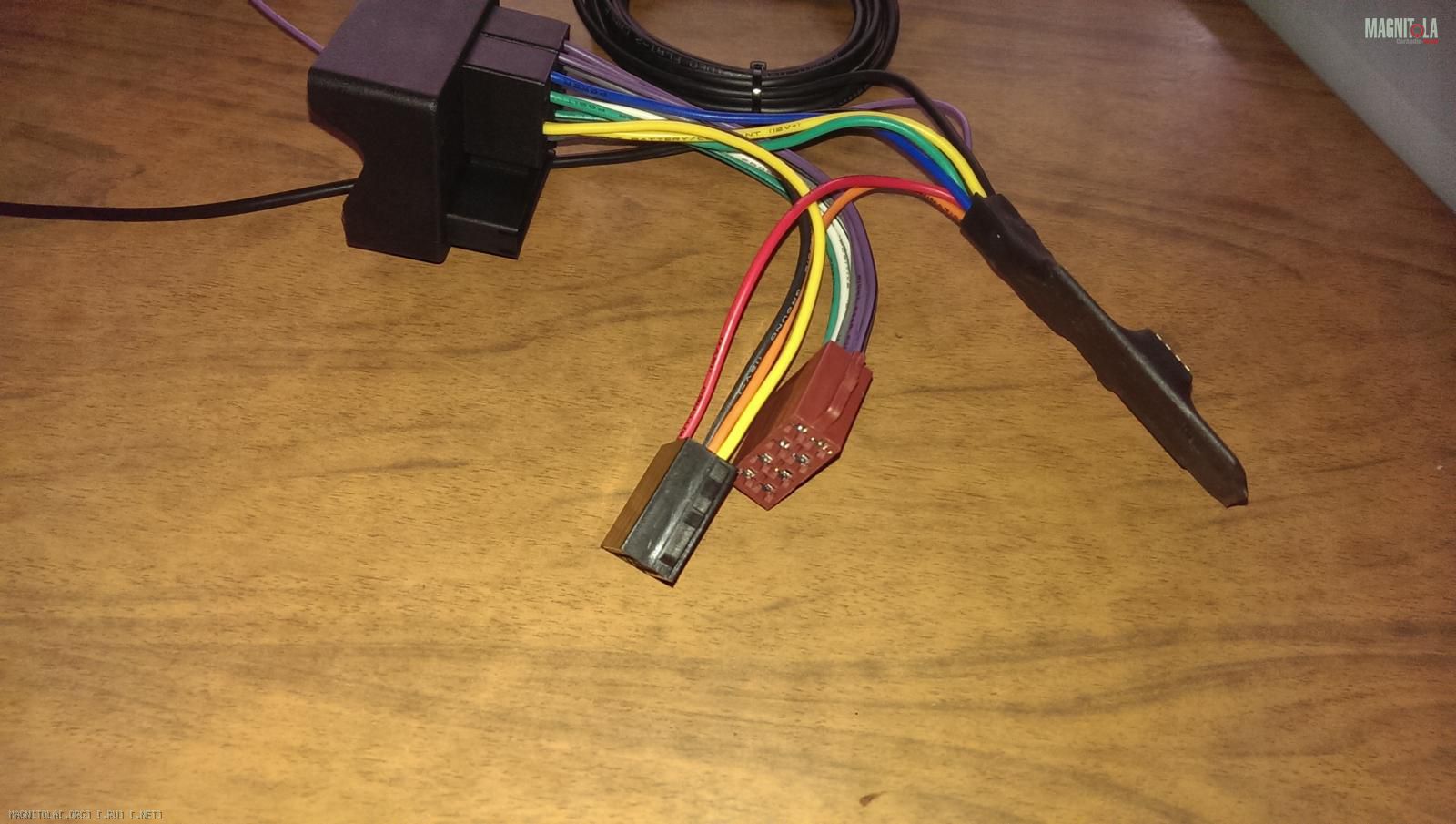

Купил интерфейс кнопок на руле, у него на концах стандартные iso разъемы.
Вложение 795512
Re: Clarion DXZ778RUSB не включается при подключении питания
Цитата:
Сообщение от
Mihnuk Есть разъем со стороны магнитолы. С другой как на фото. Хочу привести в божеский вид.
Вложение 795510
Так в чем проблема? В разъеме есть красный провод АСС.
Вложений: 1
Re: Clarion DXZ778RUSB не включается при подключении питания
Цитата:
Сообщение от
Mihnuk Хочу привести в божеский вид
Докупить ответную часть и соединить с имеющимся разъёмом по цветам:
Вложение 795514
Цитата:
Сообщение от
Mihnuk Купил интерфейс кнопок на руле, у него на концах стандартные iso разъемы.
Как я понял,что данный разъём взят для конкретной машины(Ford,WV или OPEL),правильно,чтобы уж точно знать?.,
Re: Clarion DXZ778RUSB не включается при подключении питания
Цитата:
Сообщение от
Tim635 Так в чем проблема? В разъеме есть красный провод АСС.
Красный то есть, по началу не знал, что его нужно на плюс кидать, что бы магнитола включилась.
_____
Мнение автора сообщения может не совпадать с филосовской мыслью Т9
---------- Сообщение добавлено 13.06.2015 в 00:59 ----------
Цитата:
Сообщение от
gena60 Докупить ответную часть и соединить с имеющимся разъёмом по цветам:
Вложение 795514
Как я понял,что данный разъём взят для конкретной машины(Ford,WV или OPEL),правильно,чтобы уж точно знать?.,
Да у нас в городе сложно найти такие разъемы, сегодня на питание маму нашел. Акустического нет.
Да, вы правы, адаптер под конкретное авто - Opel Zafira
_____
Мнение автора сообщения может не совпадать с филосовской мыслью Т9
Вложений: 1
Re: Clarion DXZ778RUSB не включается при подключении питания
Цитата:
Сообщение от
Mihnuk Да у нас в городе сложно найти такие разъемы, сегодня на питание маму нашел. Акустического нет.
Странно,обычно выходы на АС остаются у меня(встроенный усилитель очень редко используется в системе),а с питающими сложнее,поскольку это всегда нужно.Можно конечно и через коннекторы врезаться в провода,но тут вопрос, в случае неисправности адаптера кнопок на руле,по гарантии может возникнуть.,

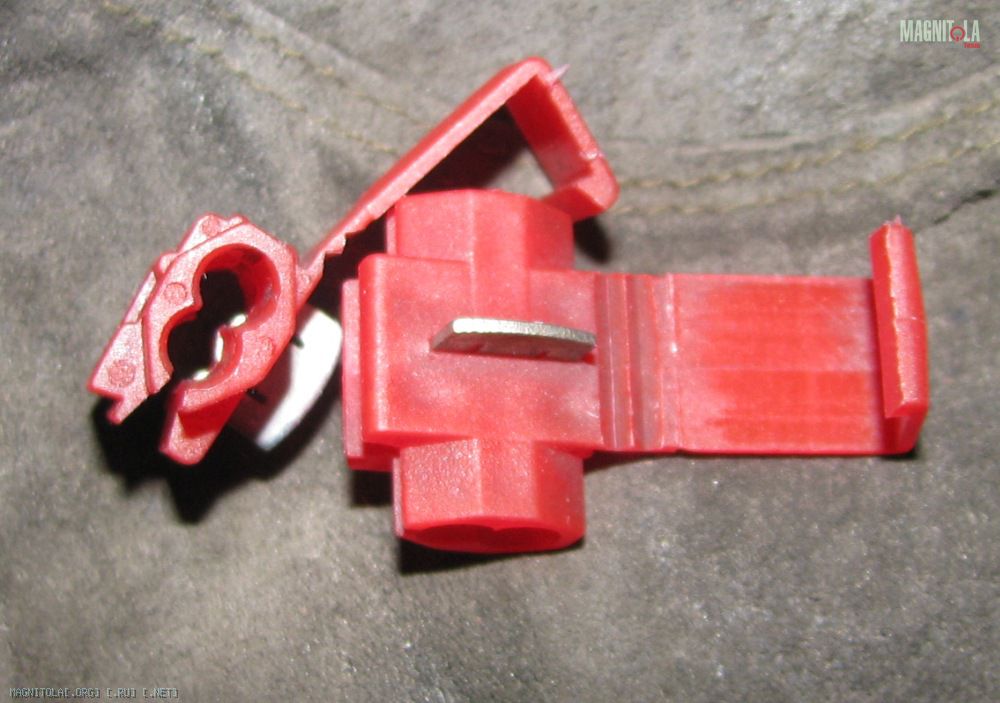

Вложение 795522
Вложений: 1
Re: Clarion DXZ778RUSB не включается при подключении питания
Цитата:
Сообщение от
gena60 Странно,обычно выходы на АС остаются у меня(встроенный усилитель очень редко используется в системе),а с питающими сложнее,поскольку это всегда нужно.Можно конечно и через коннекторы врезаться в провода,но тут вопрос, в случае неисправности адаптера кнопок на руле,по гарантии может возникнуть.,
Вложение 795522

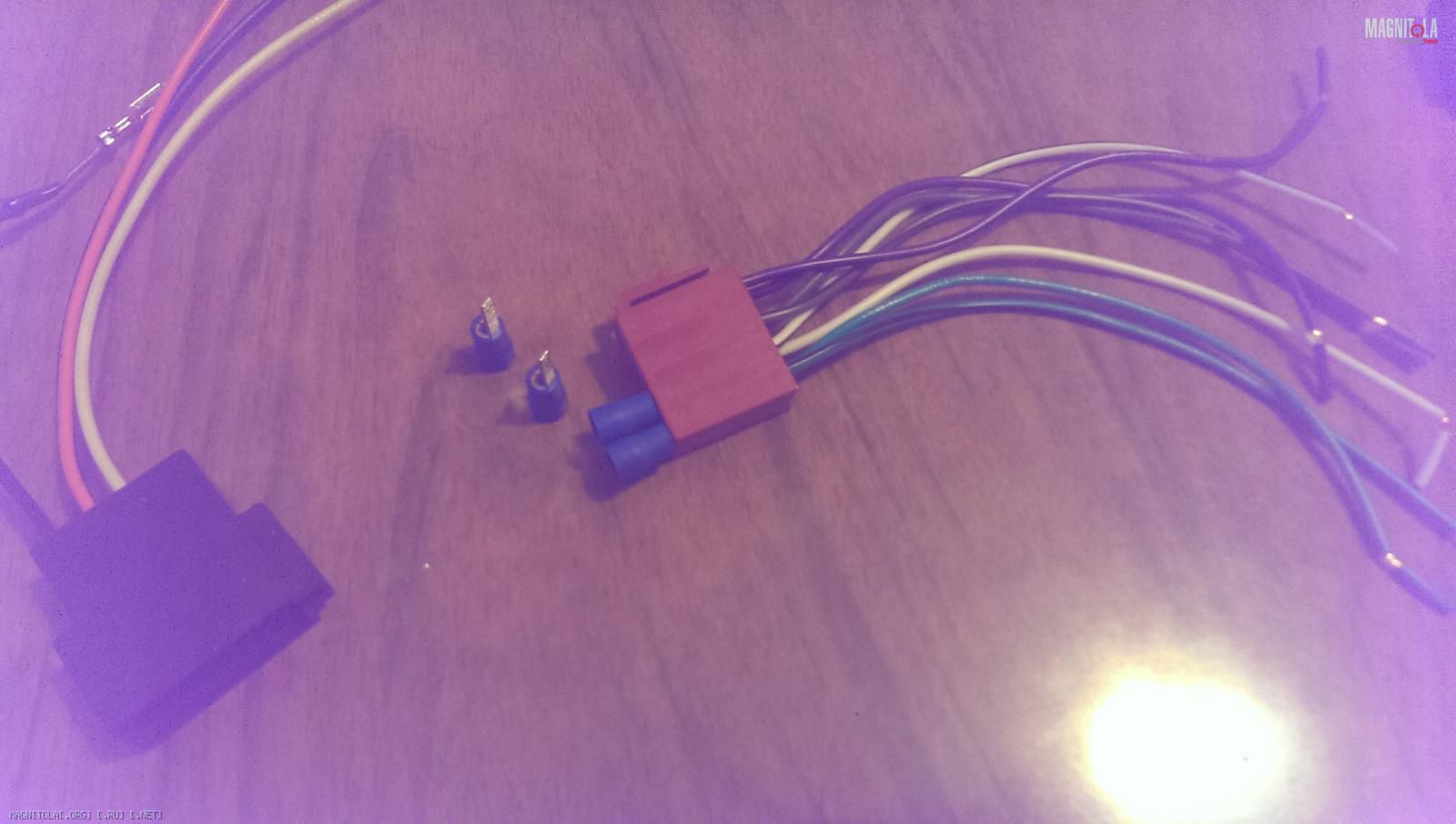

Купил еще такие клеммы. Обожму на выходах магнитолы и залью термоклеем, что бы держались и буду к маме адаптера цеплять на динамики. Главное с назначением проводов разобраться ))
Вложение 795524
