Вынос GAIN с усилка наружу. Помогите с переносом делителя.
Подскажите пожалуйста по выносу гейна делителя наружу усилка, хочу регулятор вынести поближе к себе.

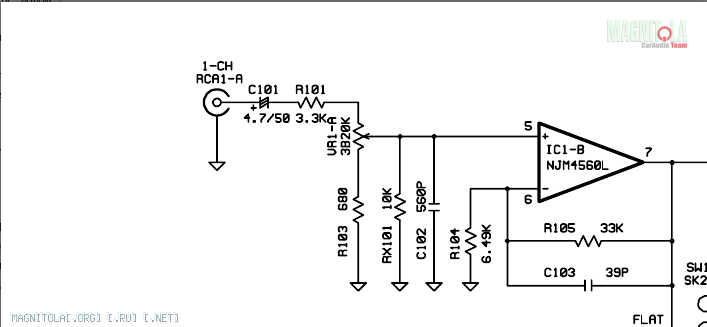

Усилок Blaupunkt GTA-475, вот так было (чувствительность 0.3-8V):
Вложение 798598

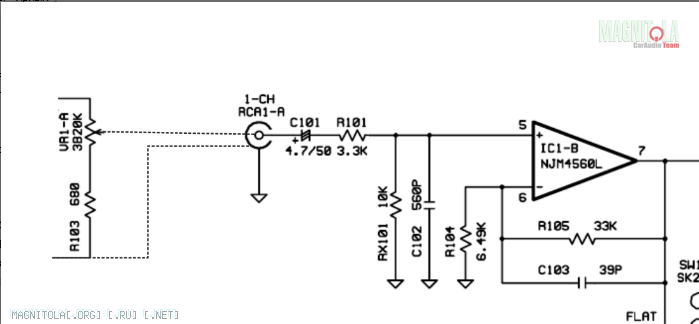

Выпаял переменник (родной, 20К, вместе с резистором в плече) , хочу перенести вот так
Вложение 798600
Нет фатальных ошибок? ) +-30% изменения уровня сигнала роли не сыграют, в первозданном варианте гейн работал примерно в центральном положении регулировки.
Межблочник от гейна до RCA конечно будет экранирован.
Спасибо.
п.с. И насчет разделительного кондёра С101, не нужно ёмкость пересчитывать, вроде входное сопротивления усилка от RCA увеличивается, не должен начать подрезать низы?
Вот тут разместил схемы рядом для сравнения.
Re: Вынос GAIN с усилка наружу. Помогите с переносом делителя.
Как нарисовали так и делайте не чего не пересчитывать, так как входное увеличится возможно но маловероятно неприятности с шумами.
Re: Вынос GAIN с усилка наружу. Помогите с переносом делителя.
Цитата:
Сообщение от
Green_X5
Нет фатальных ошибок? )
Есть,как не странно-если верить второму фото,то цепь C101,R101 должна быть до выносного резистора,а в данном случае видно пока после него.Обрезать дорожки и повторить схему путём не сложной коммутации на печатной плате нужно.Есть ещё нюанс: для исключения возможных помех,применить экранированный кабель будет не лишним.,
Re: Вынос GAIN с усилка наружу. Помогите с переносом делителя.
Цитата:
Сообщение от
gena60 Есть,как не странно-если верить второму фото,то цепь C101,R101 должна быть до выносного резистора,а в данном случае видно пока после него.Обрезать дорожки и повторить схему путём не сложной коммутации на печатной плате нужно.Есть ещё нюанс: для исключения возможных помех,применить экранированный кабель будет не лишним.,
А в чем "фатальность" моего варианта? Задача С101 - отрезать постоянный ток, какая разница до или после делителя он это сделает?
Насчет перестановки R101 не уверен, поэтому вынес на форум, не смог просчитать его переброс направо от делителя. Сможете пояснить возможные проблемы?
Re: Вынос GAIN с усилка наружу. Помогите с переносом делителя.
Цитата:
Сообщение от
Green_X5 А в чем "фатальность" моего варианта? Задача С101 - отрезать постоянный ток, какая разница до или после делителя он это сделает?
Предположения тут не в силе,но есть банальная схемотехника,которая это и объясняет.Описывать теорию нет желания,поскольку основное уже сказал раньше.
Цитата:
Сообщение от
Green_X5 Сможете пояснить возможные проблемы?
Проблема только одна-теряется весь смысл,при таком переносе в приведённой схеме, указанной в описании.Попробуйте сделать,описать результат работы этого участка цепи,только с подробными фото изменений, по указанному изначально.,
