Перегорают предохранители

Цитата:

---

Сообщение от ilshat163

щас кучу информации читаю по радиотехники и ремонту

---

а еще лучше, если только начинаешь, посмотри обучающие видео на ютубе, гораздо доходчевее будет. и быстрее,, чем на форуме.
Сейчас там практически все есть: от того как пользоваться тестером до того как собрать усилитель самому.

Цитата:

---

Сообщение от terrarist

а еще лучше, если только начинаешь, посмотри обучающие видео на ютубе, гораздо доходчевее будет. и быстрее,, чем на форуме.
Сейчас там практически все есть: от того как пользоваться тестером до того как собрать усилитель самому.

---

инет 20 кб/сек)....хотелось бы услышать советы

Цитата:

---

Сообщение от ilshat163

инет 20 кб/сек)

---

прикольно =(

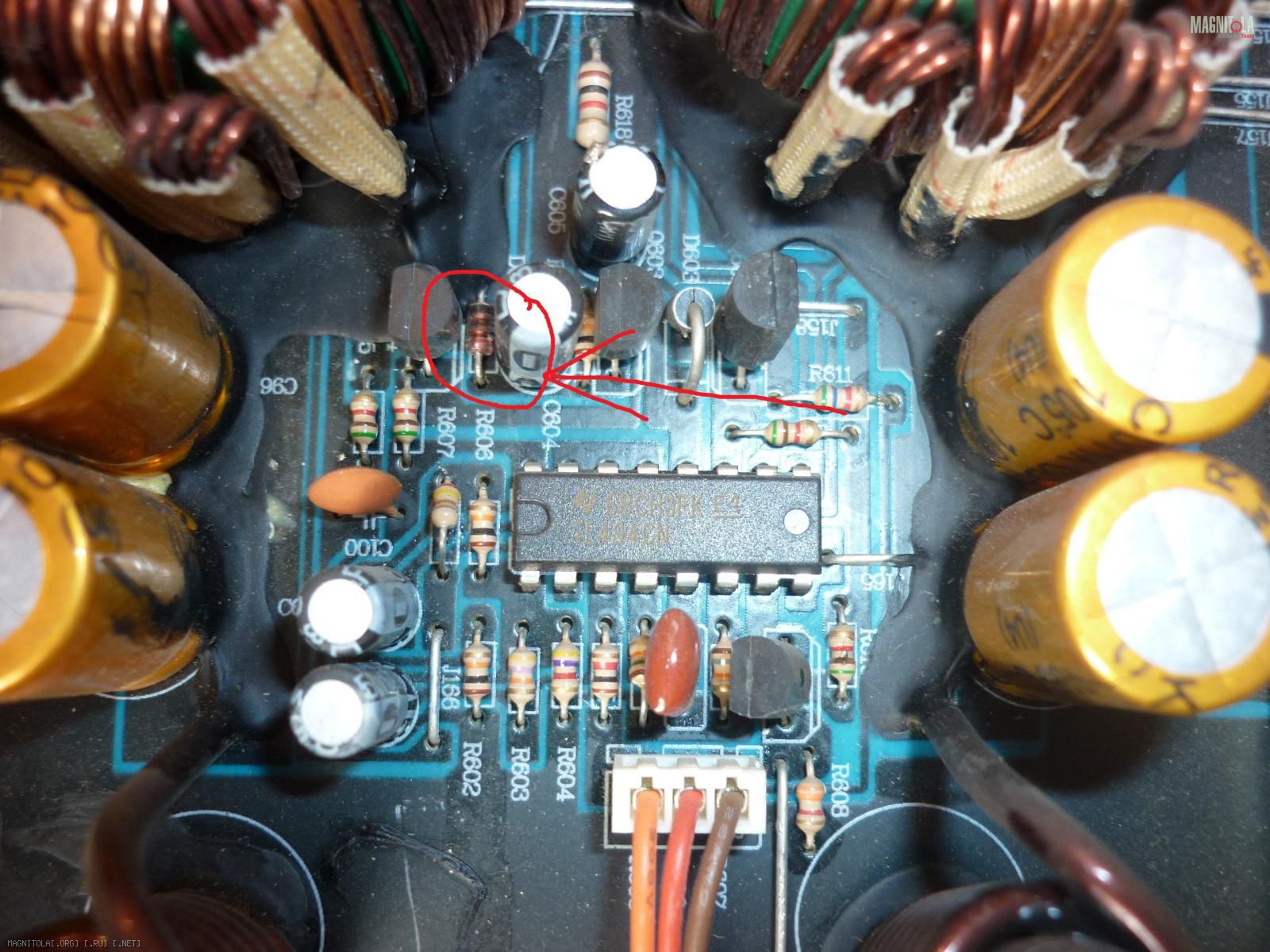

начал с проверки резисторов, все резисторы показывали какое то сопротивление, потом проверял диоды прозвоном, все работают кроме одного , один показывает единичку и с той и с другой стороны Вложение 816044

Цитата:

---

Сообщение от ilshat163

начал с проверки резисторов, все резисторы показывали какое то сопротивление, потом проверял диоды прозвоном, все работают кроме одного , один показывает единичку и с той и с другой стороны

---

извини конечно, но это увы не метод поиска неисправности, точнее, один из, но крайне последних, когда уже все логические поиски не привели ни к чему..
Все равно что искать преступника в толпе методом тыка; ну, эти вроде что-то говорят, но не понятно что, а вон тот какой-то рыжий - может он?!

Так ты ничего не добьешься, и скорее всего когда решишься на активную фазу замеров (на включеном) доремонтируешь его до горелого запаха.

Лучше уж почитай про работу твоей ШИМ TL494, чем просто тыкать тестером как ребенок новенькой игрушкой. Не в укор, а в науку, будет сказано.

Цитата:

---

Сообщение от ilshat163

начал с проверки резисторов, все резисторы показывали какое то сопротивление

---

Какое-то- это не правильно,нужно сравнивать измерения в соответствии с маркировкой резистора всегда.

Цитата:

---

Сообщение от ilshat163

потом проверял диоды прозвоном, все работают кроме одного

---

Иногда некоторые детали в плате не возможно определить на целостность,приходится отпаивать одну ножку, для полноценной оценки измерения.Ну и теперь к главному:

Цитата:

---

Сообщение от ilshat163

Вложение 816004Вложение 816008Вложение 816010Вложение 816012Вложение 816012Вложение 816016Вложение 816028Вложение 816032Вложение 816034Вложение 816036

---

Что показало измерение диодов на 3 фото?.,

Цитата:

---

Сообщение от gena60

Какое-то- это не правильно,нужно сравнивать измерения в соответствии с маркировкой резистора всегда.

Иногда некоторые детали в плате не возможно определить на целостность,приходится отпаивать одну ножку, для полноценной оценки измерения.Ну и теперь к главному:

Что показало измерение диодов на 3 фото?.,

---

я так понял это защитные диоды, проверил прозвоном - рабочие

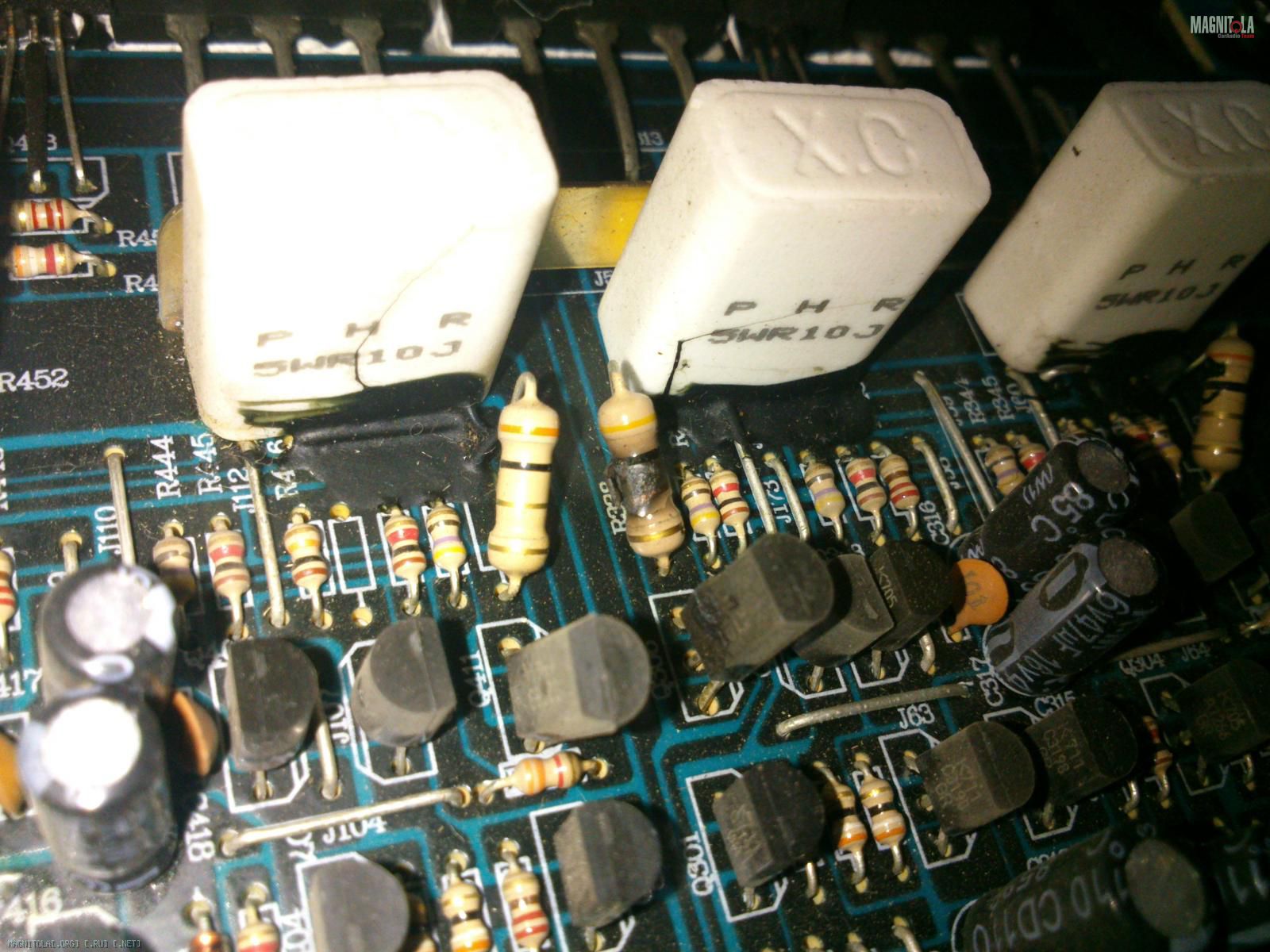

ребят нашел сгоревший резистор, показывает 2.0 на мультиметре, соседние такие же показывают 2.7 Вложение 816476

Цитата:

---

Сообщение от ilshat163

ребят нашел сгоревший резистор, показывает 2.0 на мультиметре, соседние такие же показывают 2.7 Вложение 816476

---

Тут не только резистор,а ещё и транзистор тоже неисправен.Непонятно тогда ранее сказанное:

Цитата:

---

Сообщение от ilshat163

разбирал смотрел, ниче не вздулось не взорвалось, завтра обязательно выложу подробные фото

---

Цитата:

---

Сообщение от gena60

Тут не только резистор,а ещё и транзистор тоже неисправен.Непонятно тогда ранее сказанное:

---

а ну да и транзистор тоже подгоревший, я в ту область не смотрел, преобразователь напряжения осматривал
