Штатная голова Киа Рио (Солярис). Работает только один канал.

Здравствуйте, участники форума. Необходима ваша помощь.
Ситуация на данный момент такая: при попытке выпаять линейные выходы со штатной магнитолы (без bluetooth) я ее увалил: работает только передний правый динамик.

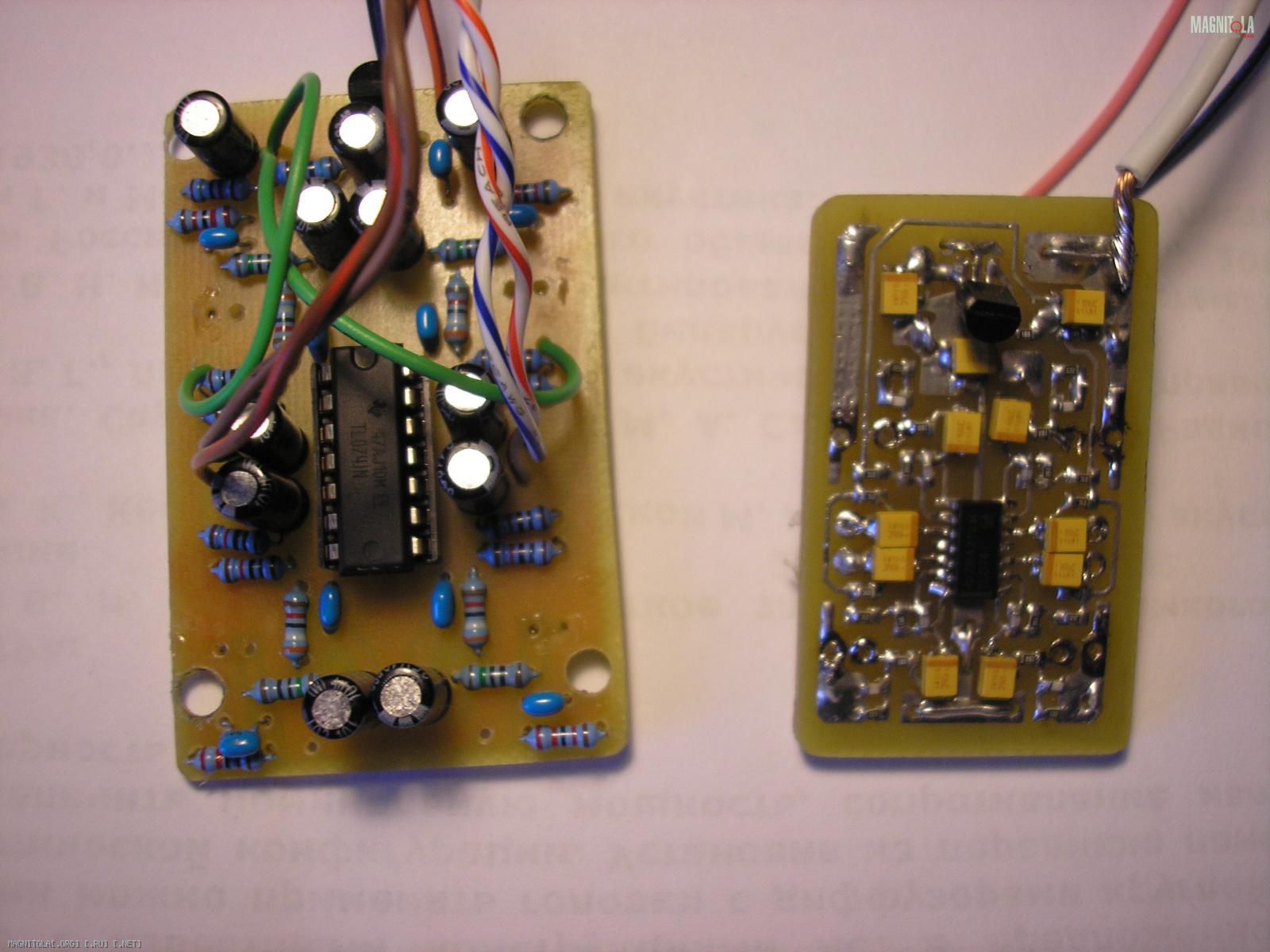

Как развивались события: нашел несколько отчетов по выпайке выходов с Рио и Соляриса (платы одинаковые), прочитал тему на этом форуме про линейные выходы. Спаял плату на SMD, подпаялся к ГУ, подключил к Урал АК 4.90 на четырех мидах от АК-74с, питание от блока питания от магнитольного стенда. Поет только один канал (одна колонка). Странно, переделываю плату на радиодетали обычного размера, подключаю, запускаю: результат такой же. Переподключаю на усилителе на разные каналы. Вывод: Каналы усилителя рабочие все четыре, из всех линейных выходов магнитолы работает только один.Подключаю ГУ в авто: Без изменений - работает только один канал.
Питание на столе от блока питания 13,2 В, сила тока при включении 0,9А, напряжение на всех восьми выходных колоночных проводах относительно корпуса 6,6 В.

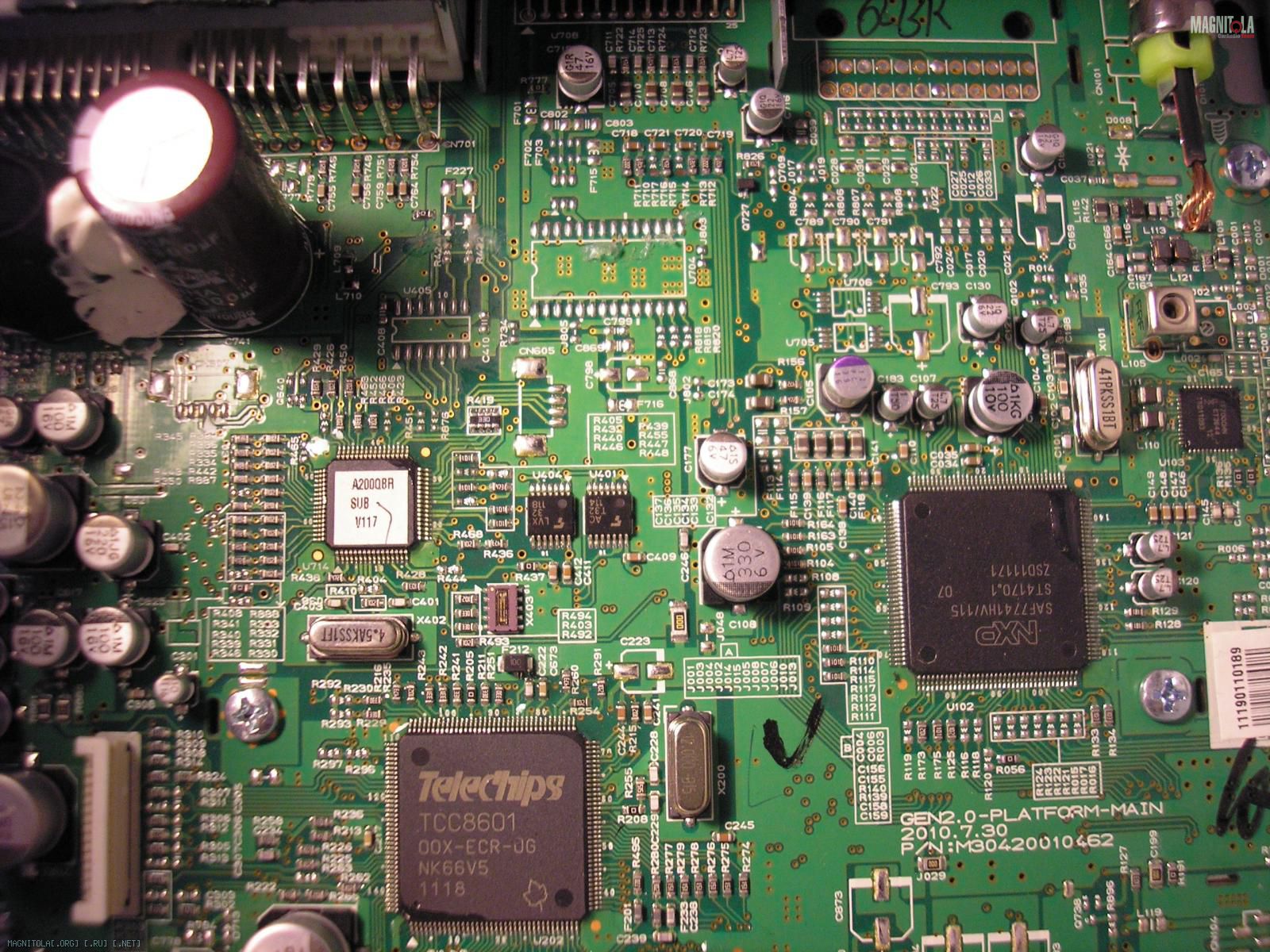

Что и как можно еще проверить? Вложение 834480Вложение 834482Вложение 834484

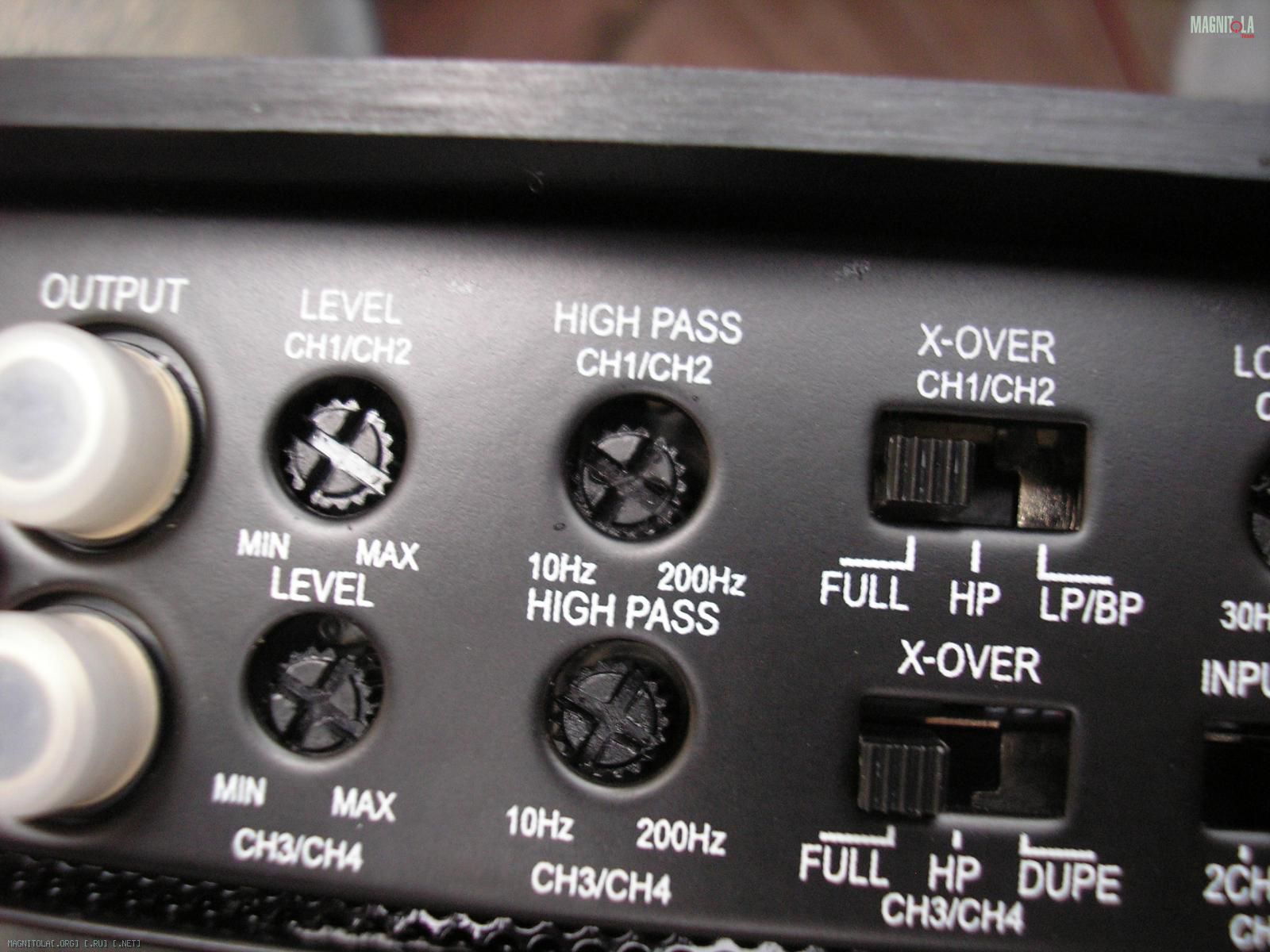

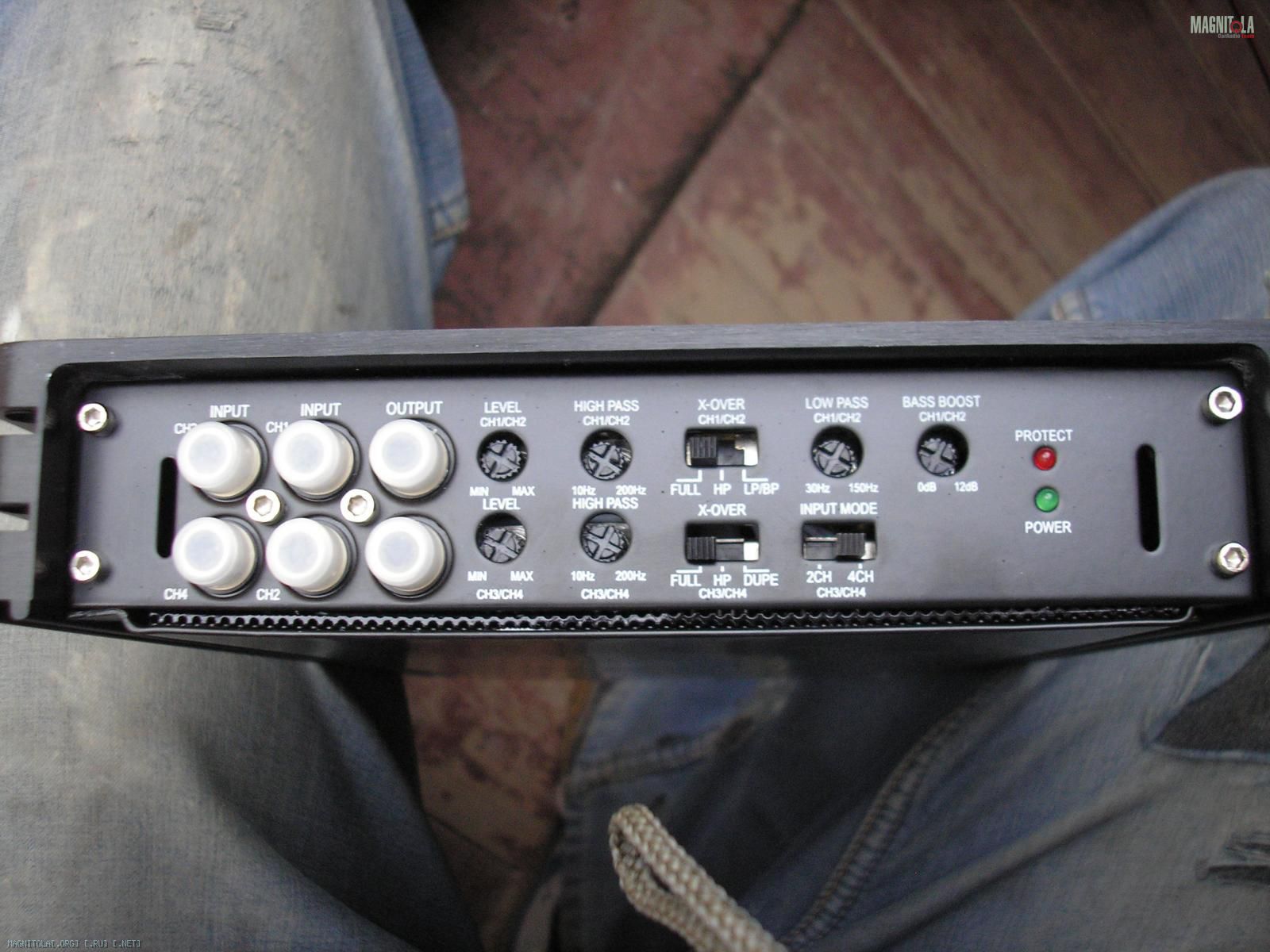

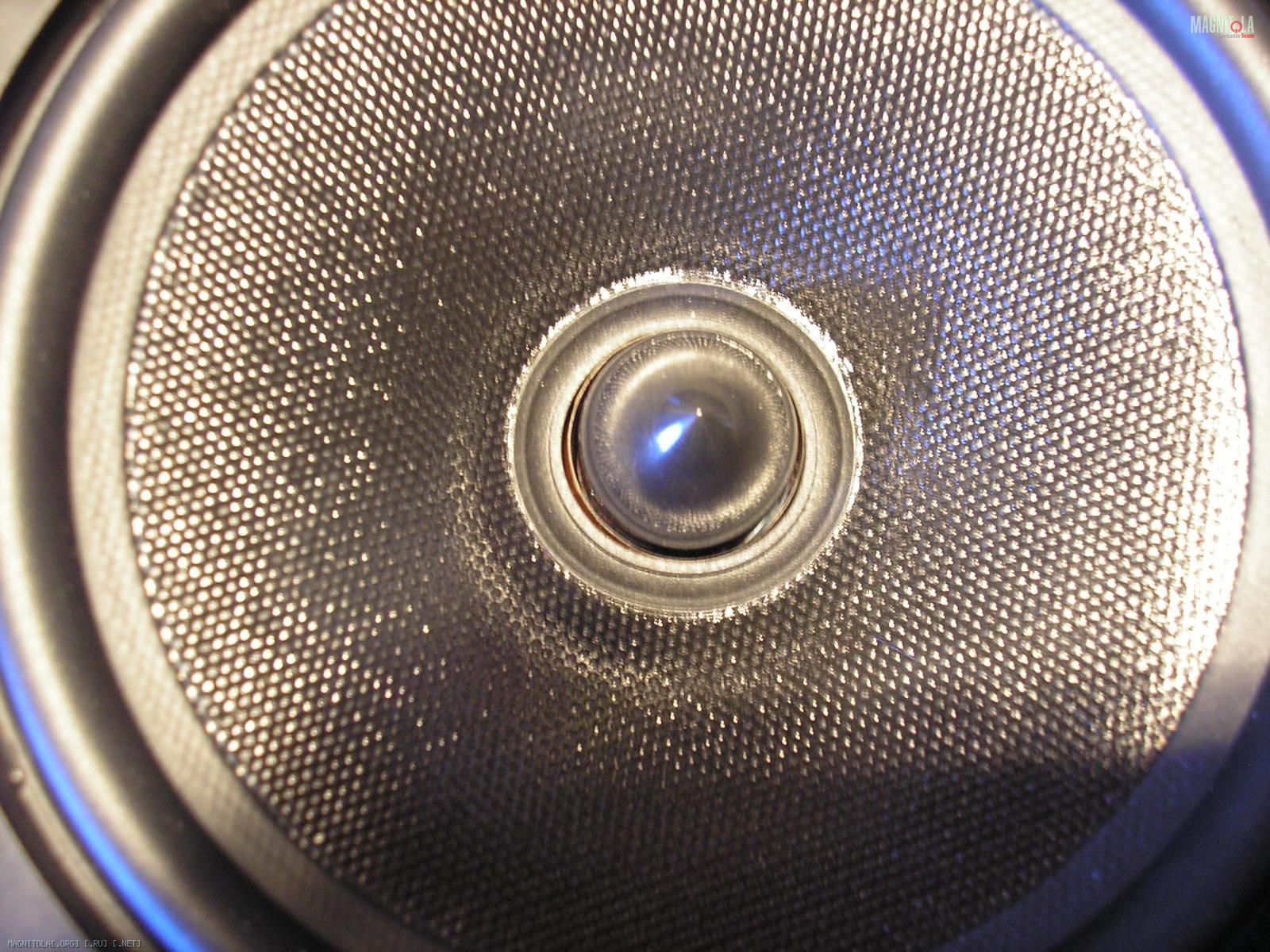

И спрошу тут же про Урал: На всех четырех мидах вот так виден каркас катушки, регулировка HPF такая с нова, корпус то ли собран криво, то ли нижний лист усилителя отрезан неровно, поэтому углы не совпали. Миды при движении диффузора не задевают ни за что, гарантированный зазор между "пулей" и торчащей бумагой около миллиметра.Усилитель толком не тестировал, но каналы работают и регулировки и переключатели вроде бы адекватны.

Вложение 834486Вложение 834488Вложение 834490Вложение 834492
При вращении выносного регулятора баса на АК 1.500 ближе к максимальному положению можно услышать из саба (АК 12) звук вращения этого самого регулятора.Как ко всему этому отнестись?
Понимаю, вопросы , может, и глупые, но, кроме как тут, спросить больше не у кого.

Цитата:

---

Сообщение от lex99

Что и как можно еще проверить?

---

проверить каналы усиления сделанной платы.

Цитата:

---

Сообщение от lex99

На всех четырех мидах вот так виден каркас катушки, регулировка HPF такая с нова, корпус то ли собран криво, то ли нижний лист усилителя отрезан неровно, поэтому углы не совпали. Миды при движении диффузора не задевают ни за что, гарантированный зазор между "пулей" и торчащей бумагой около миллиметра.

---

тут ХЗ что за мешанина мыслей ))) а про динамики это уже обсуждалось в соответствующей теме.

да, но штатное ГУ теперь и в авто не поёт тремя штатными колонками.

Цитата:

---

Сообщение от lex99

да, но штатное ГУ теперь и в авто не поёт тремя штатными колонками.

---

отвали провода платы лин. вых., которые припаял к базе и посмотри какова будет реакция

вот я так и сделал. все отпаял от платы ГУ, принес ГУ в авто, но работает только один канал.

Цитата:

---

Сообщение от lex99

вот я так и сделал. все отпаял от платы ГУ, принес ГУ в авто, но работает только один канал.

---

ну тогда смотри где накосячил на плате базы.

Да, я вот к такому же выводу и пришел, только непонятно, почему и что произошло. Она же не запела с самого начала. А можно ли как-нибудь без осциллографа проверить сигнал с звукового процессора на TDA? Чтобы убедиться, что процессор исправен или неисправен.

Цитата:

---

Сообщение от lex99

Каналы усилителя рабочие все четыре, из всех линейных выходов магнитолы работает только один.Подключаю ГУ в авто: Без изменений - работает только один канал.

---

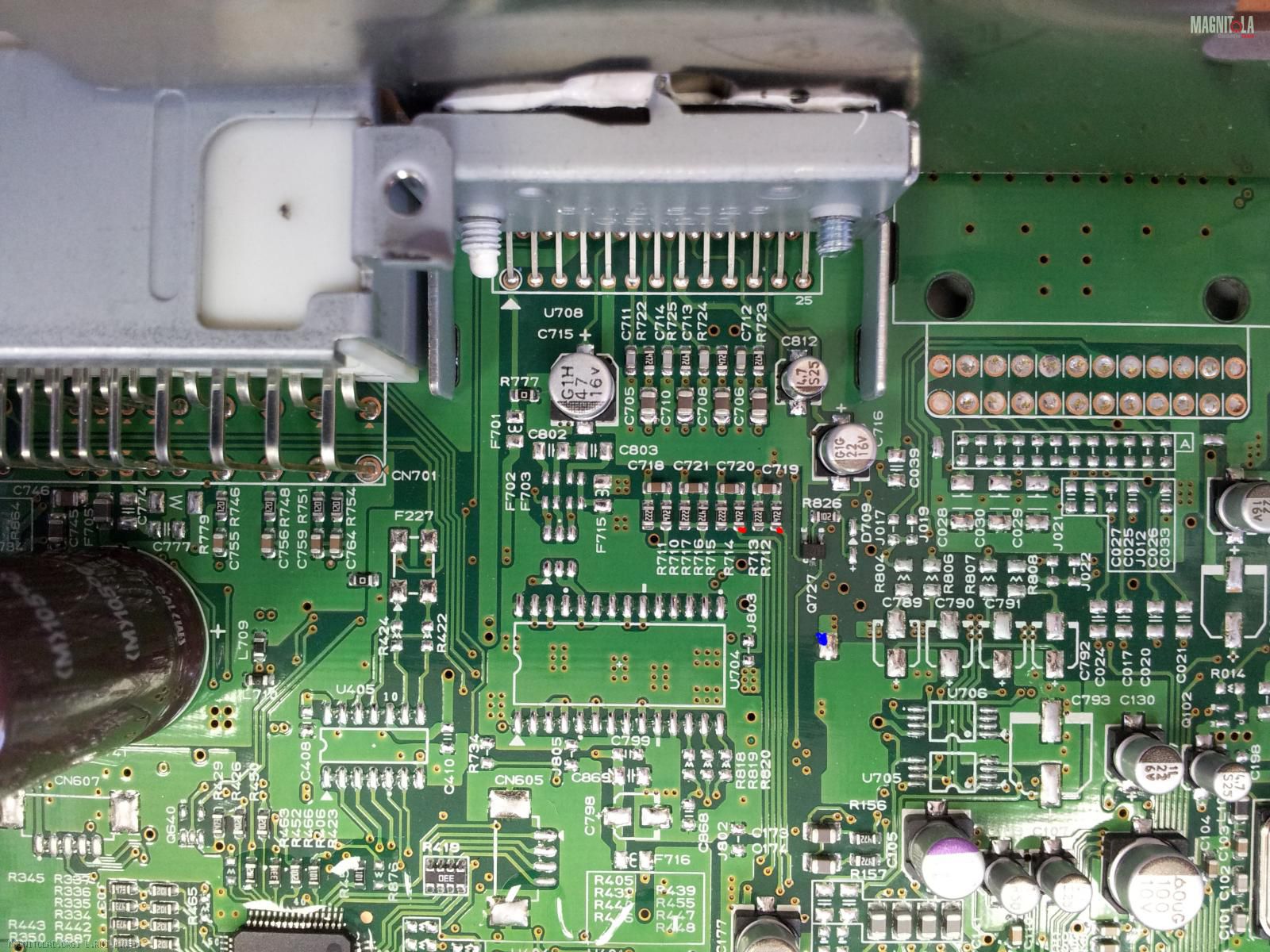

На первом фото синей точкой масса обозначена или что нибудь иное?!.,

да, масса. но я массу брал именно с корпуса ГУ и припаивал на плату в SMD версии. делал четыре канала вот по этой картинке. но сути это не меняет.Вложение 834618
красные точки - передние , розовые - задние каналы.

Цитата:

---

Сообщение от lex99

четыре канала вот по этой картинке. но сути это не меняет

---

Тогда осциллограф в руки и смотреть сигнал нужно,найти где он теряется.Может в Царицыно на Р/Р заехать,там есть спецы,которые помогут с этим разобраться?.,
