Доброго времени,господа.
Мой старичок 88 пионер (8лет пахал) на днях внезапно погас. Заглушил машину, он выключился,всё работало,через часа 3 завожу авто,подсветка кнопок горит,дисплэй нет,чернота,но песни поёт. Пробовал передёрнуть панель - не помогло, контакты протирал,иголкой приподнимал. Почитав форум подумал на шлейф,купил новый, перепаял, не помогло. Reset делал. Что ещё можно попробовать?
Обычно разрушается пайка, причем этого можноне увидеть глазом, я в таких старичках обычно просто пропаиваю все крупные и не очень элементы: стабилизаторы, транзисторы, диоды, резисторы. Как на основной плате, так и на морде.

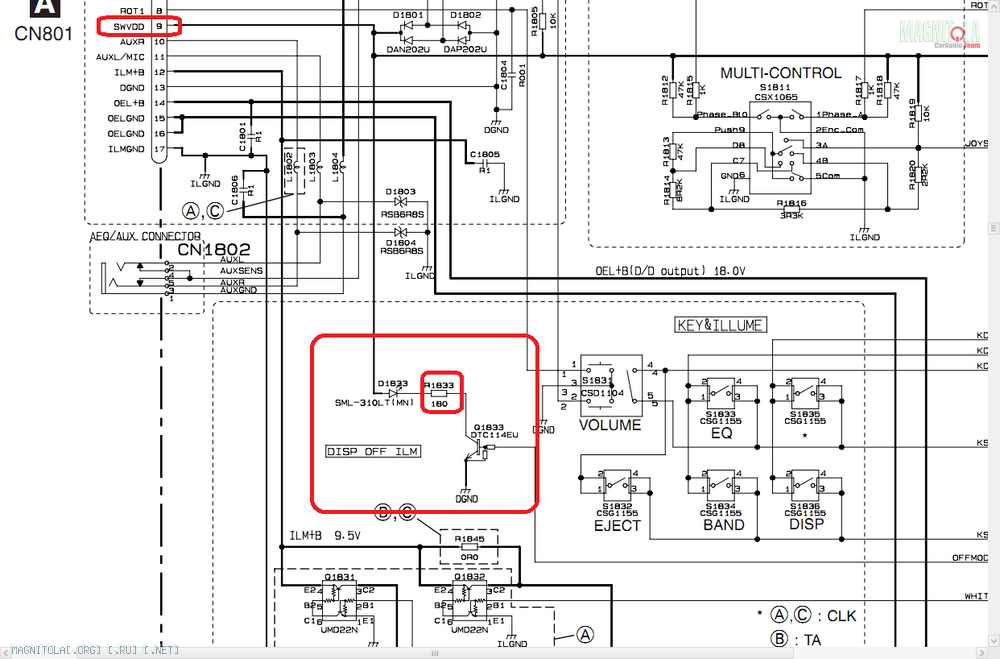

Но для начала неплохо бы убедиться в наличии питания на морду, далее проверить диоды подсветки на самой панели.
Смотрите по схеме. Если не разбираетесь и работать со схемами не умеете, тогда лучше без самолечения.
Удачи.
Вложение 848346
Вложение 848344
Отдал в ремонт,сказали экран накрылся. Есть возможность где-нибудь заказать?
Дешевле морду купить, у меня было такое, какаето микруха сгорела, вроде контролер дисплея, где то тема была.Цитата:
Сообщение от Garul'
Если Вы в Питере,тогда в Автово на рынок съездить,возможно найдёте нужное.,Цитата:
Сообщение от Garul'
Обновлю.
Пока машина стояла на зимовке 2 раза носил в ремонт. В первом сказали что экран,о чём я писал выше,но проверив морду на другой голове она оказалась рабочей. Понёс в другой СЦ, там его без разъема не смогли даже правильно подключить и я оттуда бежал не оглядываясь. Решил разбираться сам!!! Покурив схемы и найдя цепь отвечающую за питание дисплея обнаружил, что катушка L841 без питания,значит на транзистор Q841 не идёт напруга. С чипа на Q842 (нога 2) приходит 5v, на 4ю ногу приходит 12v,но на базе транзистора Q841 ничего! Правильно ли я понимаю,что Q842 надо заменить?
Помогите советом,пожалуйста, или подскажите как и что ещё потестить в этой цепочке.
Проверить на короткое C841 и D841, если нормально- перемкнуть 3 и 4 Q842.
Диод D841 показывает сопротивление в обе стороны, но на короткую мультиметр не пищит. Как я понимаю с верху в низ он вообще молчать должен?!Цитата:
Сообщение от maisteroleg
Когда он один- должен звониться в одну сторону, а так может звониться через другие элементы. Только это не диод, а стабилитрон. Если сопротивление показывает порядка 600 Ом- выпаивайте Q842 и перемкните дорожки, где были 3 и 4 ноги. Экран должен засветиться сразу при подаче питания.
