Re: DD C3b ищу сервис мануал
Всем доброго дня! На некоторое время пропал, заболел внезапно, вот сегодня удалось сесть за стол, буду пошагово проводить некоторые действия, о которых буду писать Вам. На данный момент Hertz EP1D отложил на некоторое время в сторону, вернул DD, выпаял весь выхлоп в мёртвом канале, проверив его ещё раз, транзисторы живые. При включении на базах обоих плеч происходит следующее, напряжение прыгает примерно до -30 вольт, далее защита, при повторном включении через 5 сек., защита уже не валится, но и скачка такого нет, но зато висит -3.5 вольта на базах. Провожу замеры дальше.
Вложений: 1
Re: DD C3b ищу сервис мануал

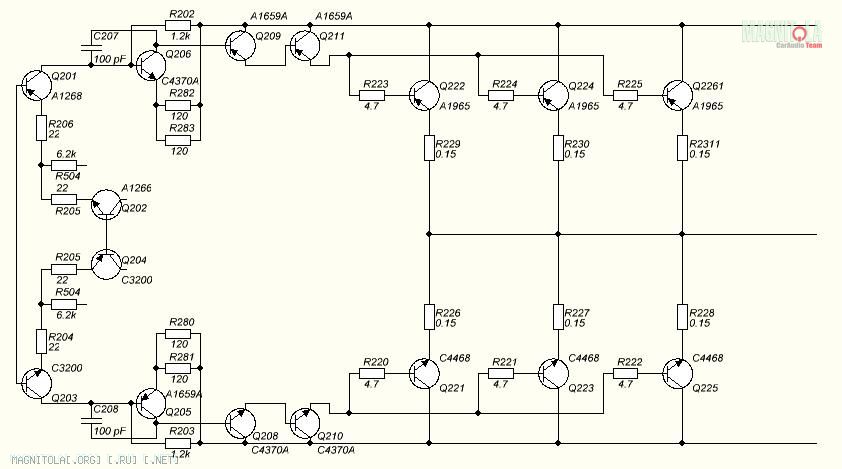

В общем пока рисовал, попутно повторно проверял все детали, обнаружер савсем чуть чуть утекающий транзистор Q203, поехал в магазин за новым.
Вложение 856262
Вложений: 1
Re: DD C3b ищу сервис мануал
Каюсь, зря поднял панику) не доглядел, дело было действительно в Q203, вот что значит постоянно отвлекаться от дела(работа не позволяет вникнуть полностью). Но к сожалению не было в городе 2SC3200, прошлось поставить 2SC3198, усилитель завёлся, пока погоняю с эти транзистором. Всем спасибо за внимание!)

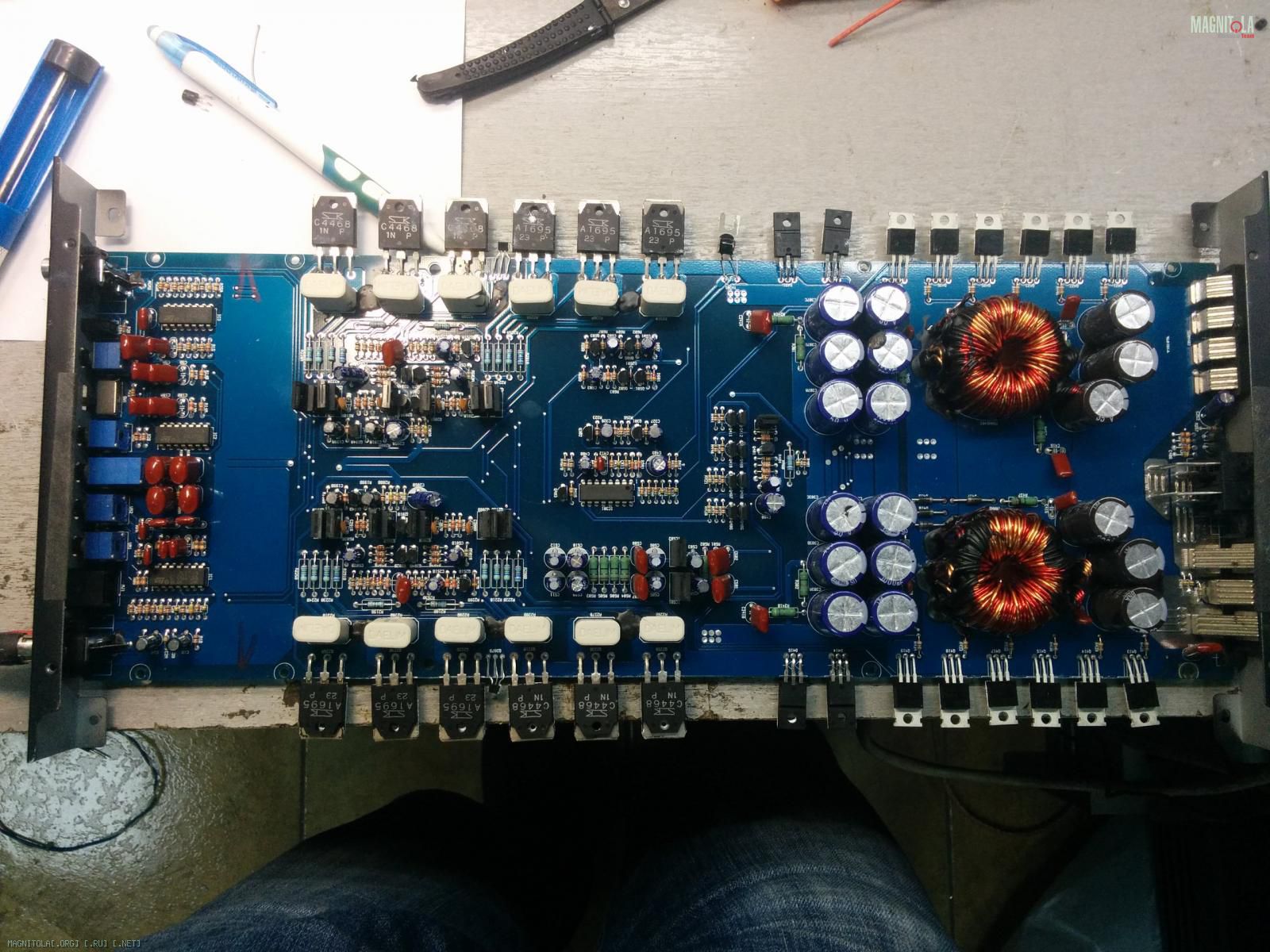

И собственно виновник изнутри Вложение 856410
Подключил пару 35АС параллельно, при 50 герцах на выходе получилось 27 вольт 3.8 ампер, рост сопротивления с 2 ом аж до 7 ом, это по осциллографу максимальный уровень с ровным синусом.
Re: DD C3b ищу сервис мануал
Цитата:
Сообщение от
majorov
попутно повторно проверял все детали, обнаружер савсем чуть чуть утекающий транзистор Q203, поехал в магазин за новым.
А как это было определено?,не ясно пока - обманчиво сказано как то....,
Вложений: 1
Re: DD C3b ищу сервис мануал
Цитата:
Сообщение от
gena60 А как это было определено?,не ясно пока - обманчиво сказано как то....,
а чего обманчивого то? определено с помощью приставки к осциллографу, схему не помню, собиралась лет 15 назад, но типа такой http://nice.artip.ru/proverka-isprav...u-oscillografa

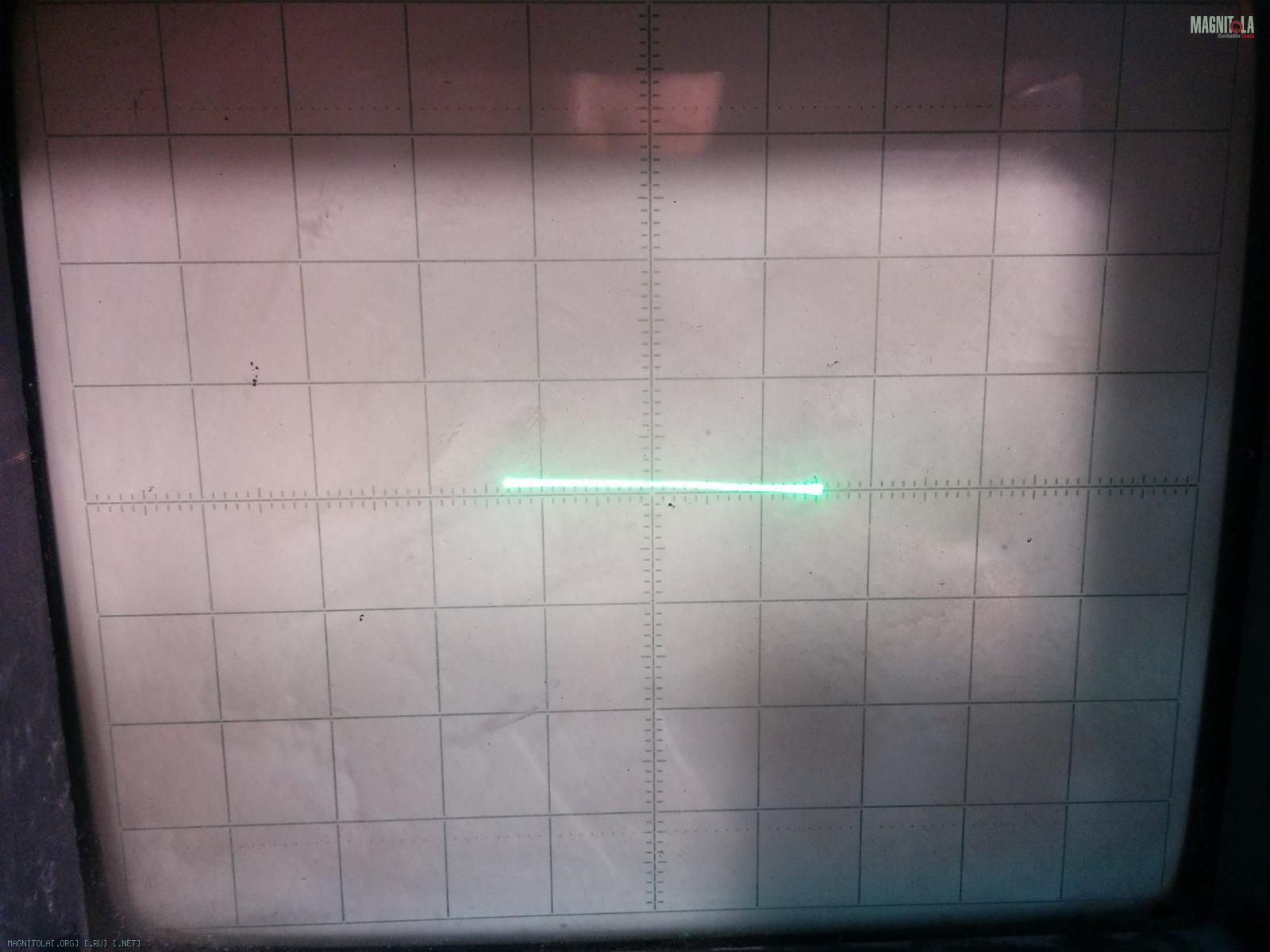

Вложение 856742 вот линия справа немного вниз уходит, а должна быть ровная, это между эмиттером и коллектором.
Re: DD C3b ищу сервис мануал
Цитата:
Сообщение от
majorov
хороший инструментарий. я в своё время пользовался на двухлучевике, очень нравилось, Бабайка сию прибабаху прозвали :).
Re: DD C3b ищу сервис мануал
Цитата:
Сообщение от
FFZ хороший инструментарий. я в своё время пользовался на двухлучевике, очень нравилось, Бабайка сию прибабаху прозвали :).
у меня как раз двухлучевой, что за бабайка такая?)
Re: DD C3b ищу сервис мануал
Цитата:
Сообщение от
majorov у меня как раз двухлучевой, что за бабайка такая?)
двухлучевик был буржуйский и к нему этот модуль для проверки элементов был в комплекте, вот его и назвали Бабайка :)
Re: DD C3b ищу сервис мануал
Цитата:
Сообщение от
majorov а чего обманчивого то? определено с помощью приставки к осциллографу, схему не помню,
Теперь понятно о чём идёт речь,спасибо!.,
