Всем привет! Помогите пожалуйста разобраться с фоном в усилителе. Фон типа "Шшшш" как в паузах на пластинках. Была у меня акустика 8 ом мид и твитер и усилитель Magnum M84, как бы слушал и радовался. Потом решил послушать другие динамики подороже, они были по 4 ома и услышал это шипение, подключил напрямую к усилителю старые динамики на 8 ом, фон действительно есть, что на миде, что на твитерах, только на много тише и за шумом двигателя этого не слышно было. Ради интереса попробовал усилитель послабее этой же серии Magnum M54 тоже фонит. В общем, что ни делал, фон есть. В общем в гараже взял аккумулятор, подключил к нему усилитель, на выход динамики и подал питание на Remote, сразу появляется этот фон на всех каналах, значит 100% усилитель. Потом подумал наверно дело в серии Magnum. Купил усилитель Kicx KAR 4.150, подключаю в гараже на прямую и тот же фон :facepalm: А купил этот усилитель, только ради того, что он умеет поканалку делать, т.е. мид сверху резать до 5кГц. Но как оказалось LPF режим переключает каналы в моно режим, пришлось рисовать схему кроссовера и искать причину, нашел, что в режиме LPF он считает что на выходе саб и помимо LPF он подключает BassBoost, Subsonic и Phase, а эти модули как раз суммируют каналы, вырезал их и получил на выходе стерео.

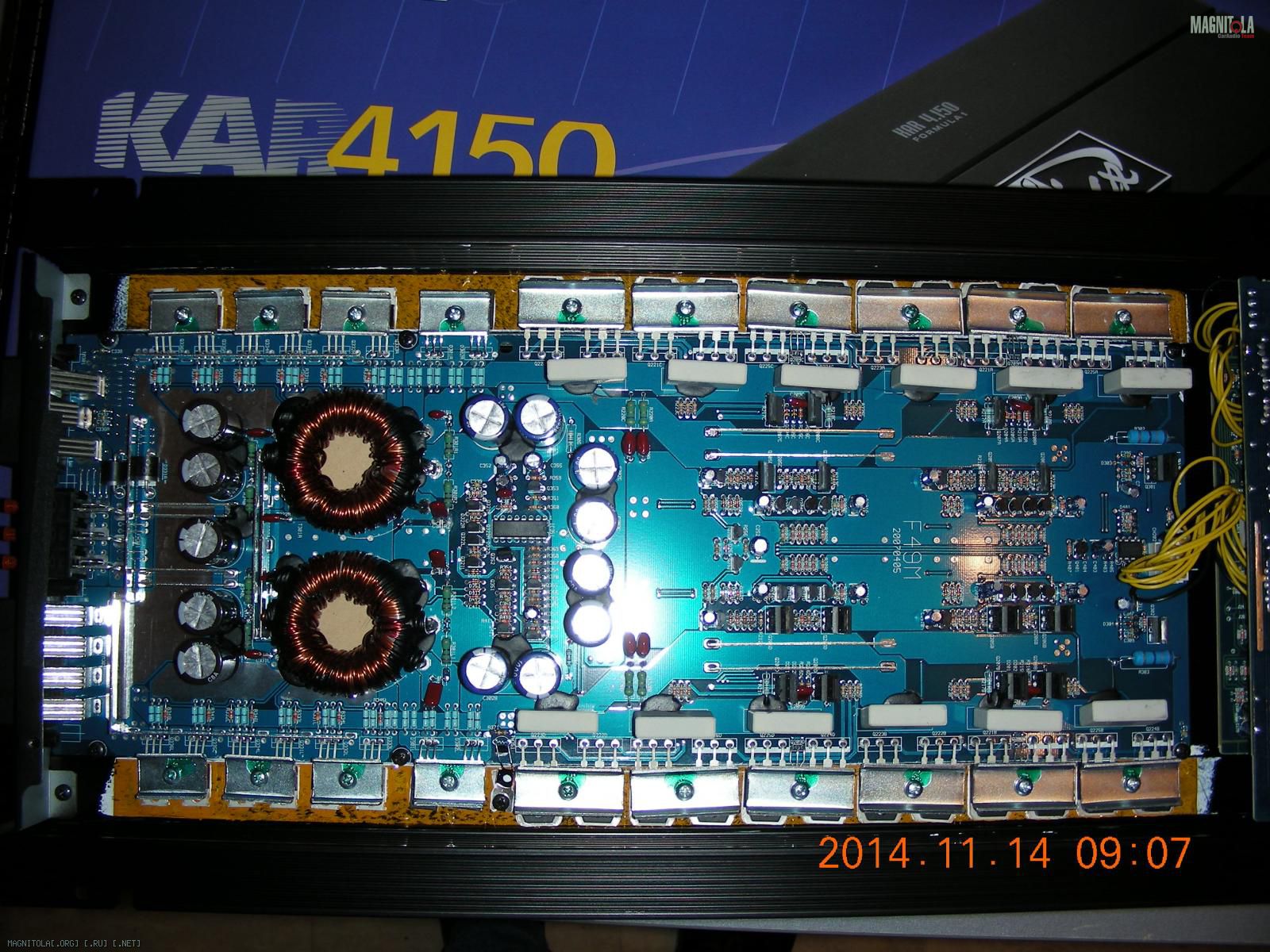

Дядя Федя тут разбирался с фоном на Урале http://magnitola.org/diagnostika-i-r...ml#post3139204 , но похоже не такая проблема, у меня каналы не замкнуты на корпус. На корпус вообще ничего не звонится. В общем я померил сопротивление между минусом усилителя и выходом на динамики, на минусе левых каналов и плюсе правых каналов (или на оборот, на минусе правых и плюсе левых) сопротивление 3.3кОм, на других большое сопротивление, больше 20кОм и заряжается конденсатор, при смене полярности типа "коротыш" и опять заряд идет. Тоже самое масса межблоков 3.3кОм относительно минуса усилителя. Это на усилителе Kicx, я его хочу сделать, чтобы была тишина в каналах и твикнуть потом.
Приложил схему от KAP29 основная плата почти похожа, отличия только, что тут 2 канала. Вложение 872772
PS> Ну и сразу скажу, все крутился, переключатели на усилителе вообще не влияют на фон, он определенной громкости, как подается питание Remote, сразу фон идет.

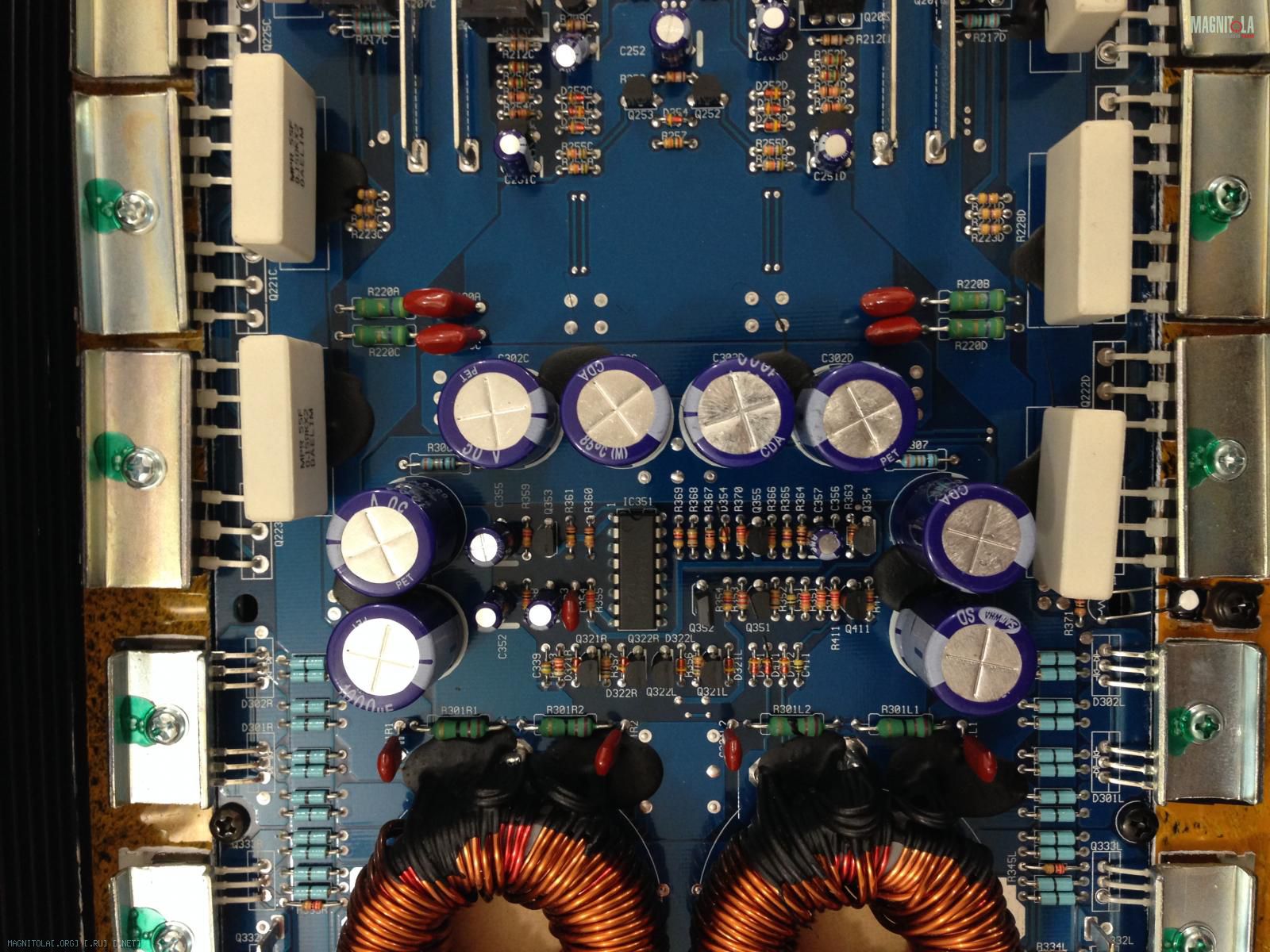

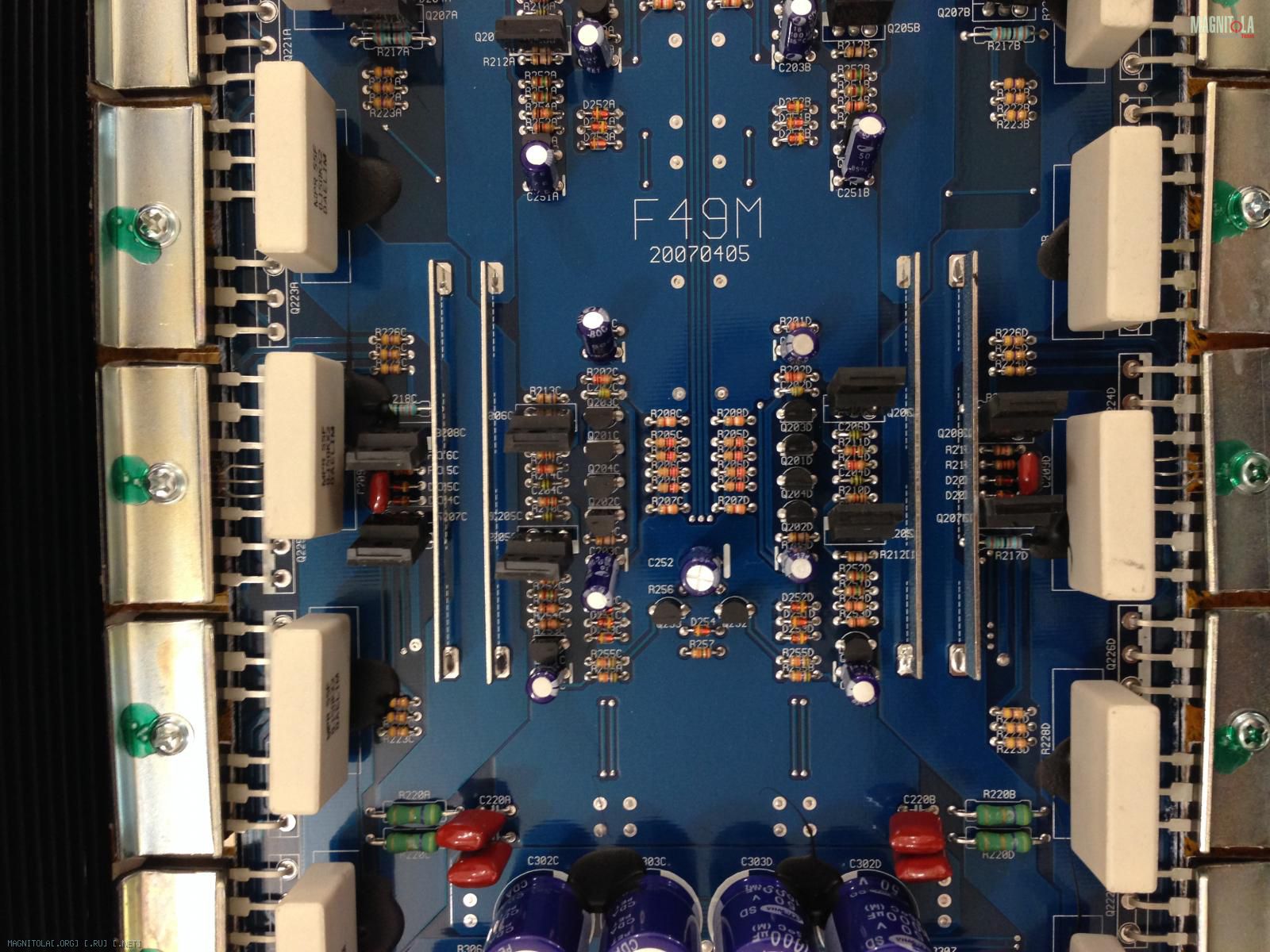

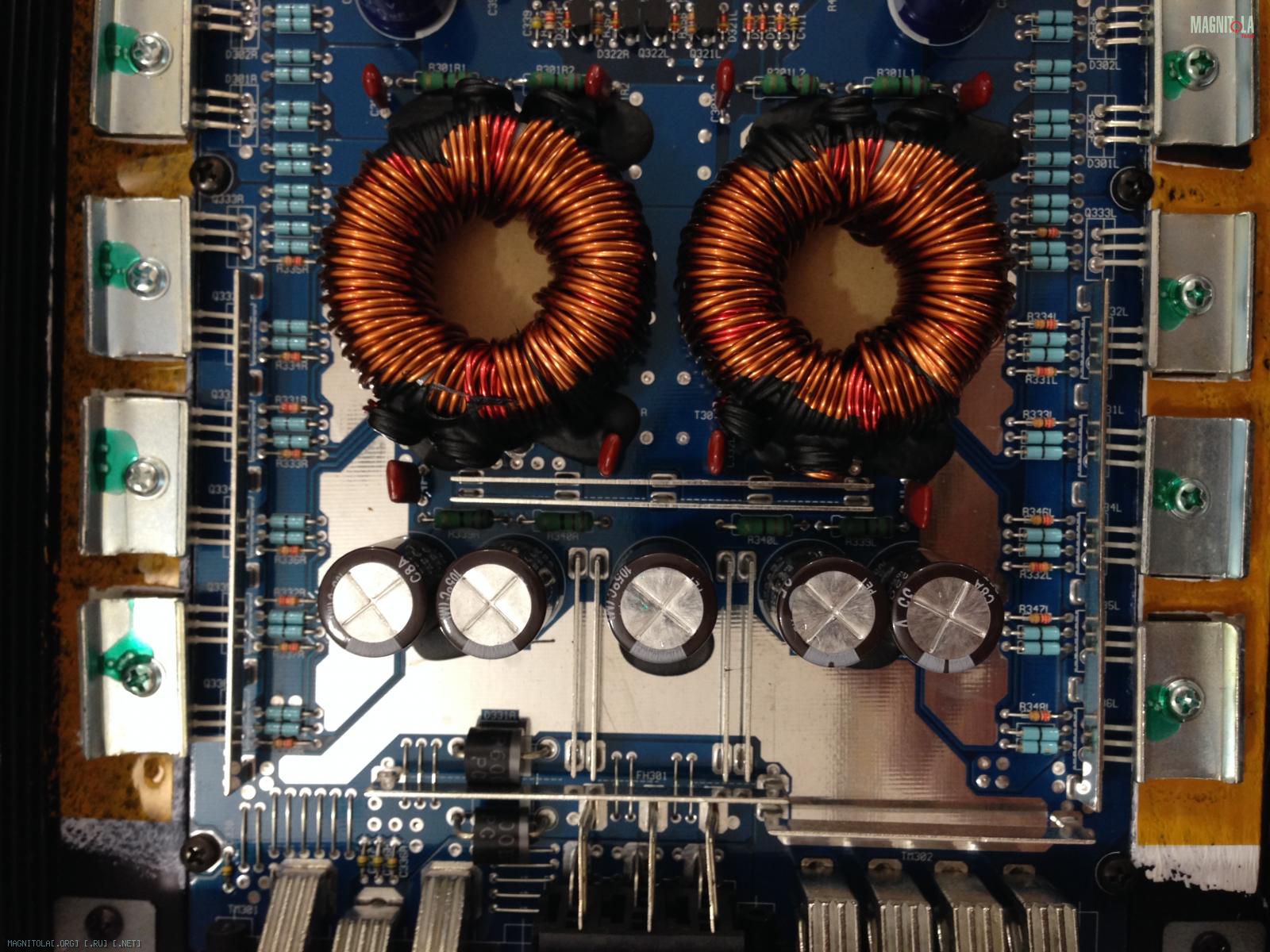

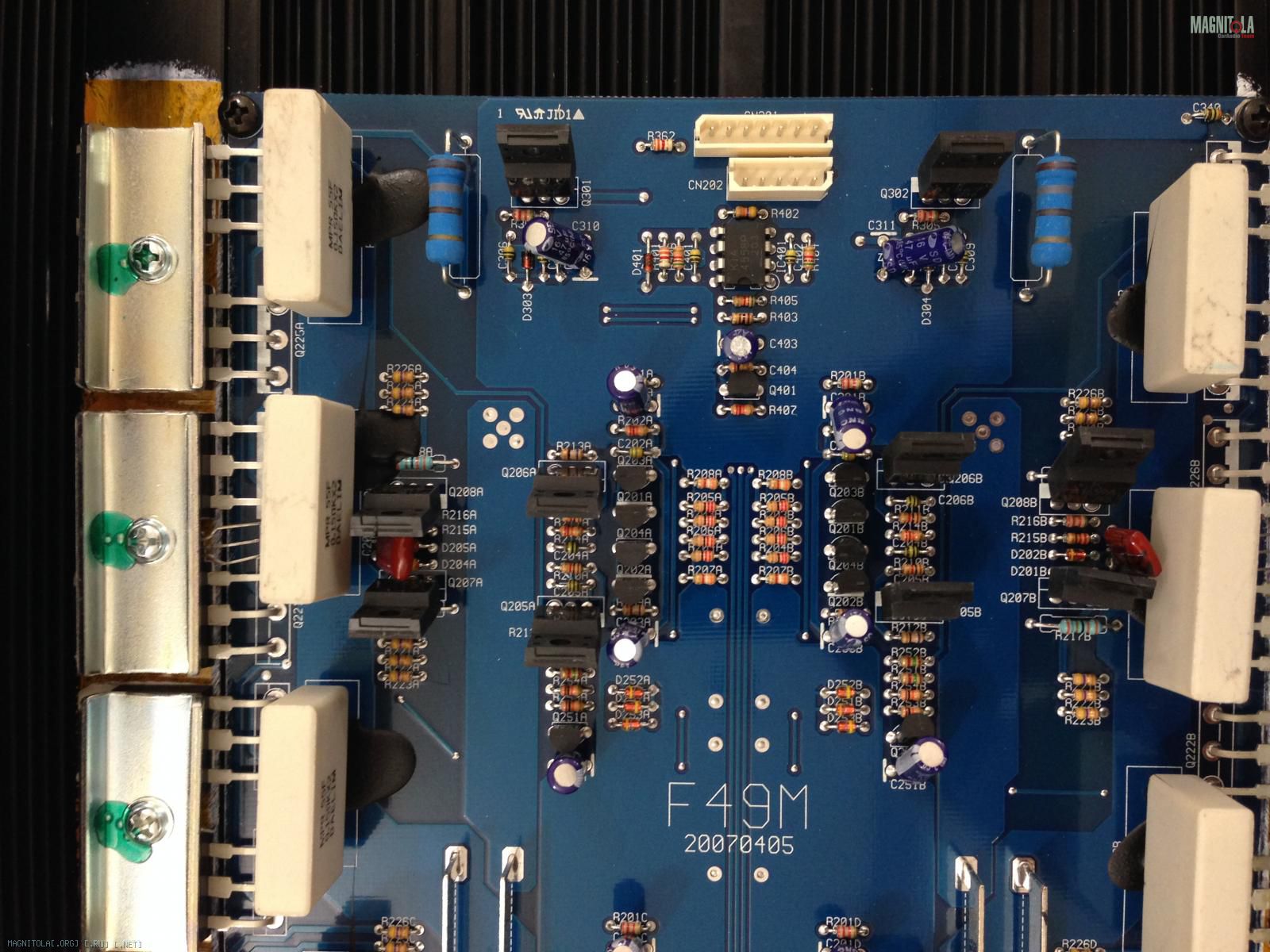

Вложение 872764Вложение 872766Вложение 872768Вложение 872770Вложение 872774
