Пропали высокие частоты
Здравствуйте! Прошу совета. Покупал машину с акустикой, не посмотрел настроено ли, потому что профан в этом деле. Спереди стоят компоненты герц 165, сзади коаксилки герц 165, усилки герц EP4 и герц ЕР2, сабвуфер Focal. Незаметно для меня пропали высокие, разобрал передние двери - сгорели пищалки и крос на левой высокие еле выдает, на правой не выдает вообще. Сзади тоже снимал, высоких так кажется тоже нет. Пока что поменял пищалки, и скрутил от усилка без кроссов. Звук такое ощущение, что глухой все равно. Усилок подкрутил чуть - ФВЧ поставил где то на 80 гц (не помню как было, кажется по максимуму стояло, поэтому может и сгорели пищалки?). Вопрос как мне лучше поступить. сзади однозначно можно менять коаксилки - фиг с ними, а передние вроде же и работают и пищалки я поменял. Чинятся ли кроссоверы? Может там конденсатор какой перепаять? Или там могут и дорожки быть выжжены?
-
Re: Пропали высокие частоты
Было бы легче если фотки будут: Настроек усилителей, сгоревших кросоверов, и подключения акустики к усилителям.
http://magnitola.org/ob-usilitelyah/...-usilitel.html
-
Вложений: 3
Re: Пропали высокие частоты
-
Re: Пропали высокие частоты
+1, ТС начни знакомство со своей системой с начертания схем (силовой, акустической). Так проще будет вносить изменения и совета спросить, если чо.
-
Вложений: 3
Re: Пропали высокие частоты
-
Re: Пропали высокие частоты
-
Re: Пропали высокие частоты
Мне вот не нравится ржа на усилителе, похоже он в неблагоприятных :) условиях трудится... может в нем беда.
-
Re: Пропали высокие частоты
Багажник же, а как ему помочь?
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31
Пока что поменял пищалки, и скрутил от усилка без кроссов.
А подключили другие пищи с конденсатором или просто в параллель к мидам?.,
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
gena60 А подключили другие пищи с конденсатором или просто в параллель к мидам?.,
Параллельно мидам
---------- Сообщение добавлено 19.10.2015 в 11:52 ----------
Блин,я наверное неправильно написал. Пищалки новые, параллельно подключенные высокие частоты сейчас выдают. Сзади пищалки на коаксилках не работают (но они похоже сгорели вместе с передними пищалками), и кроссы спереди
-
Re: Пропали высокие частоты
Пищалки если к мидам в параллель,тотолько через фильтр (конденсатор в самом простом случае) надо подключать Иначе очень скоро пойдёте за новым комплектом вч.
-
Re: Пропали высокие частоты
Тим31, еще раз попробую, при личной встрече можно многое(по теории) объяснить и разобраться, что у вас там. если не разберетесь, пишите в личку - встретимся.
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Грут Тим31, еще раз попробую, при личной встрече можно многое(по теории) объяснить и разобраться, что у вас там. если не разберетесь, пишите в личку - встретимся.
Спасибо! Если не разберусь, обязательно отпишусь
-
Re: Пропали высокие частоты
На кроссовере провода (пара) на мидбас и вход от усилителя (пара) не перепутали?? т.е.IN и WF
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 Спасибо! Если не разберусь, обязательно отпишусь
лучше обратись к понимающему человеку,либо изучай на форуме основы и проверяй всю свою систему,проводку,подключение,настройки ...и еще,качество фото ужас,но видно ржавчину,откуда она?как будто силовые клеммы и акустические ржавые,если так,то все чистить сначала.
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Виталик116 лучше обратись к понимающему человеку,либо изучай на форуме основы и проверяй всю свою систему,проводку,подключение,настройки ...и еще,качество фото ужас,но видно ржавчину,откуда она?фотки ужас,но как будто силовые клеммы и акустические ржавые,если так,то все чистить сначала.
Качество фоток плохое(Но там просто не подлезть, чтобы сфотать. Ржавчина есть, только я сам не понимаю откуда она там, вроде все сухо, и на потолке в багажнике все висит. Но уже добрый человек отозвался, на выхах встретимся. Но сами клеммы не ржавые, со стороны пульта только ржавчина
---------- Сообщение добавлено 19.10.2015 в 19:11 ----------
Цитата:
Сообщение от
Алексей алтай На кроссовере провода (пара) на мидбас и вход от усилителя (пара) не перепутали?? т.е.IN и WF
не, там правильно подключено было. Прост кросы не работали
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 Качество фоток плохое(Но там просто не подлезть, чтобы сфотать. Ржавчина есть, только я сам не понимаю откуда она там, вроде все сухо, и на потолке в багажнике все висит
Если ржавчина есть на усилителе,тогда что в дверях творится неизвестно???!
Цитата:
Сообщение от
Тим31 Прост кросы не работали
Вытащить их из машины и посмотреть дома их состояние,заодно и фото можно сделать.,есличо
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
gena60 Если ржавчина есть на усилителе,тогда что в дверях творится неизвестно???!
Вытащить их из машины и посмотреть дома их состояние,заодно и фото можно сделать.,есличо
Кстати, в дверях нет никакой ржи совсем. И в багажнике нет. Только на усилке получается. Поэтому и говорю, что странно
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 Кстати, в дверях нет никакой ржи совсем. И в багажнике нет. Только на усилке получается. Поэтому и говорю, что странно
Ничего странного нет в этом,конденсат не предсказуем,как и влияние его на металл.
Фото кроссоверов будут в теме или это пока не предвидится?.,
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
gena60 Ничего странного нет в этом,конденсат не предсказуем,как и влияние его на металл.
Фото кроссоверов будут в теме или это пока не предвидится?.,
Я их сразу вытащил из системы. Они дома, я -на работе. Вечером фото кроссов скину, но там все чисто, ржавчины нет, паленого ничего не видно
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 Вечером фото кроссов скину

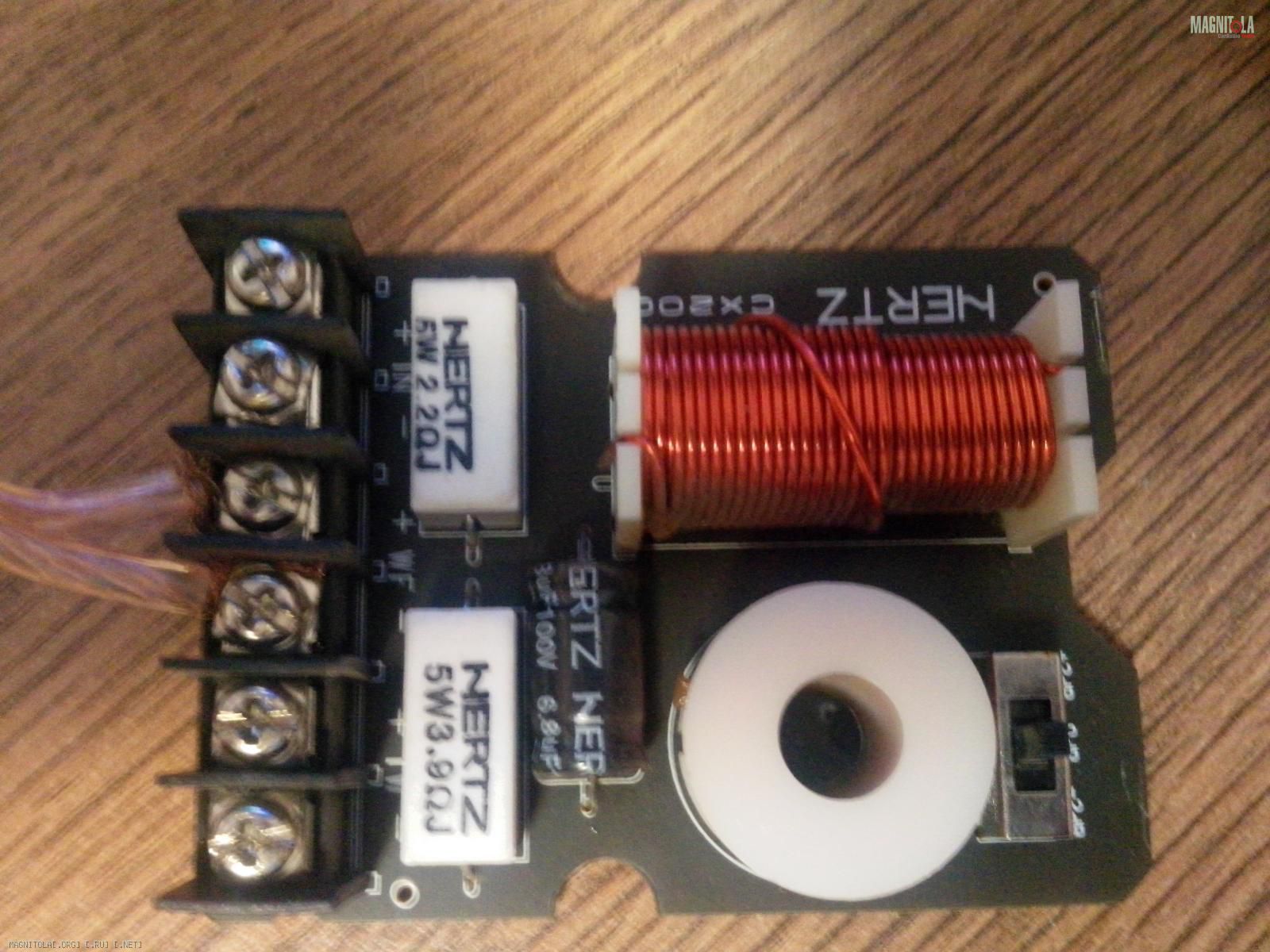

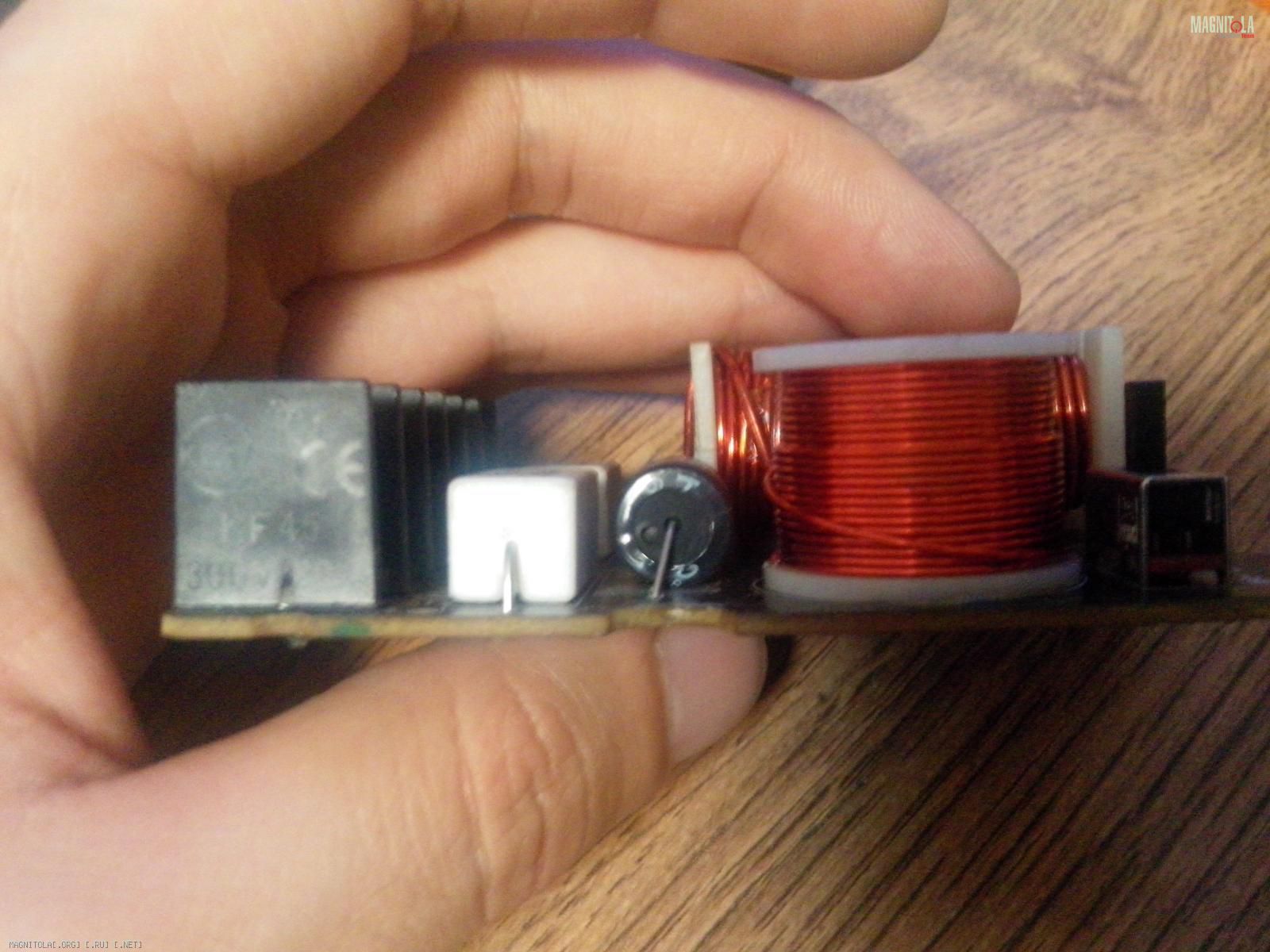

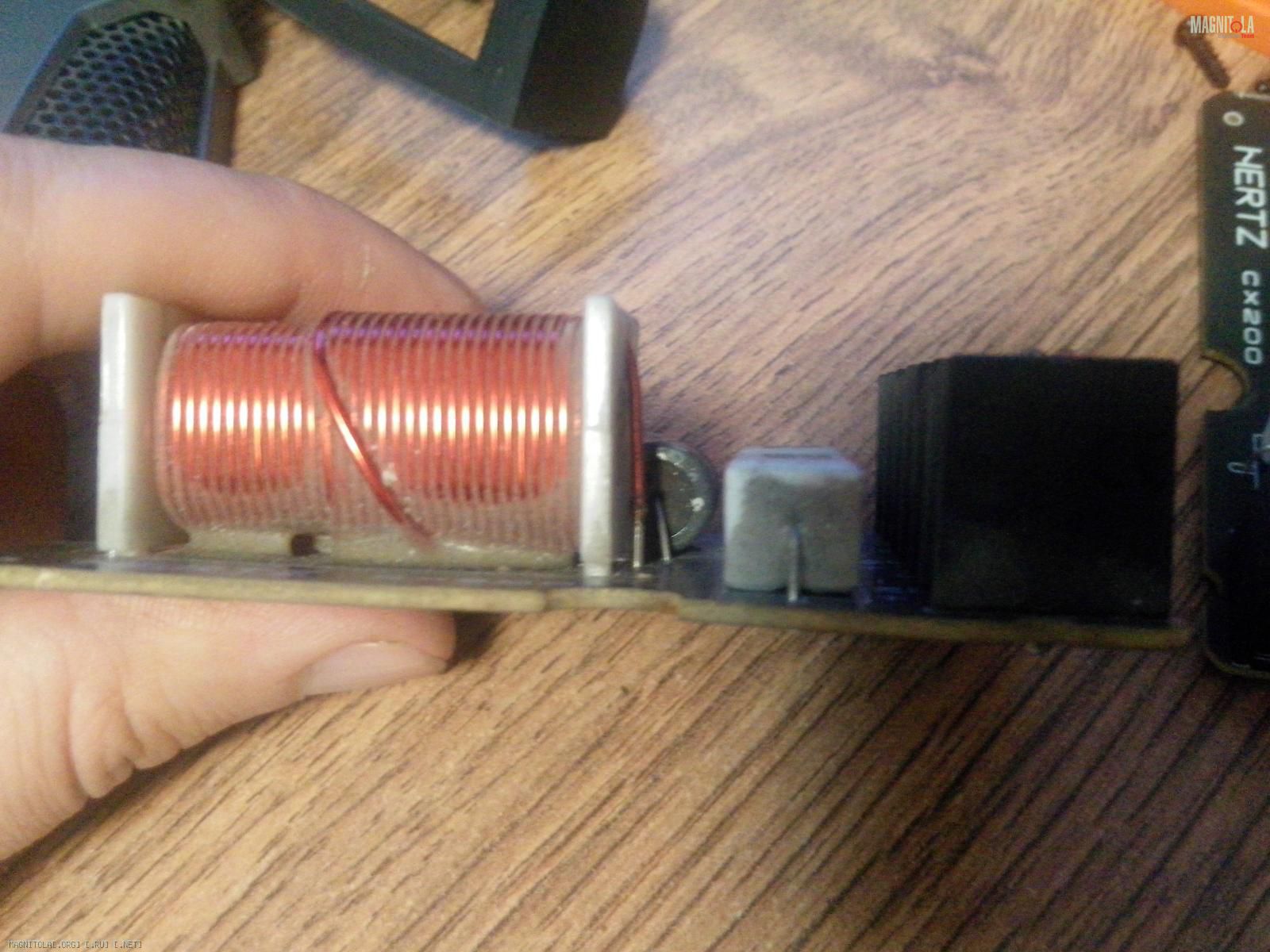

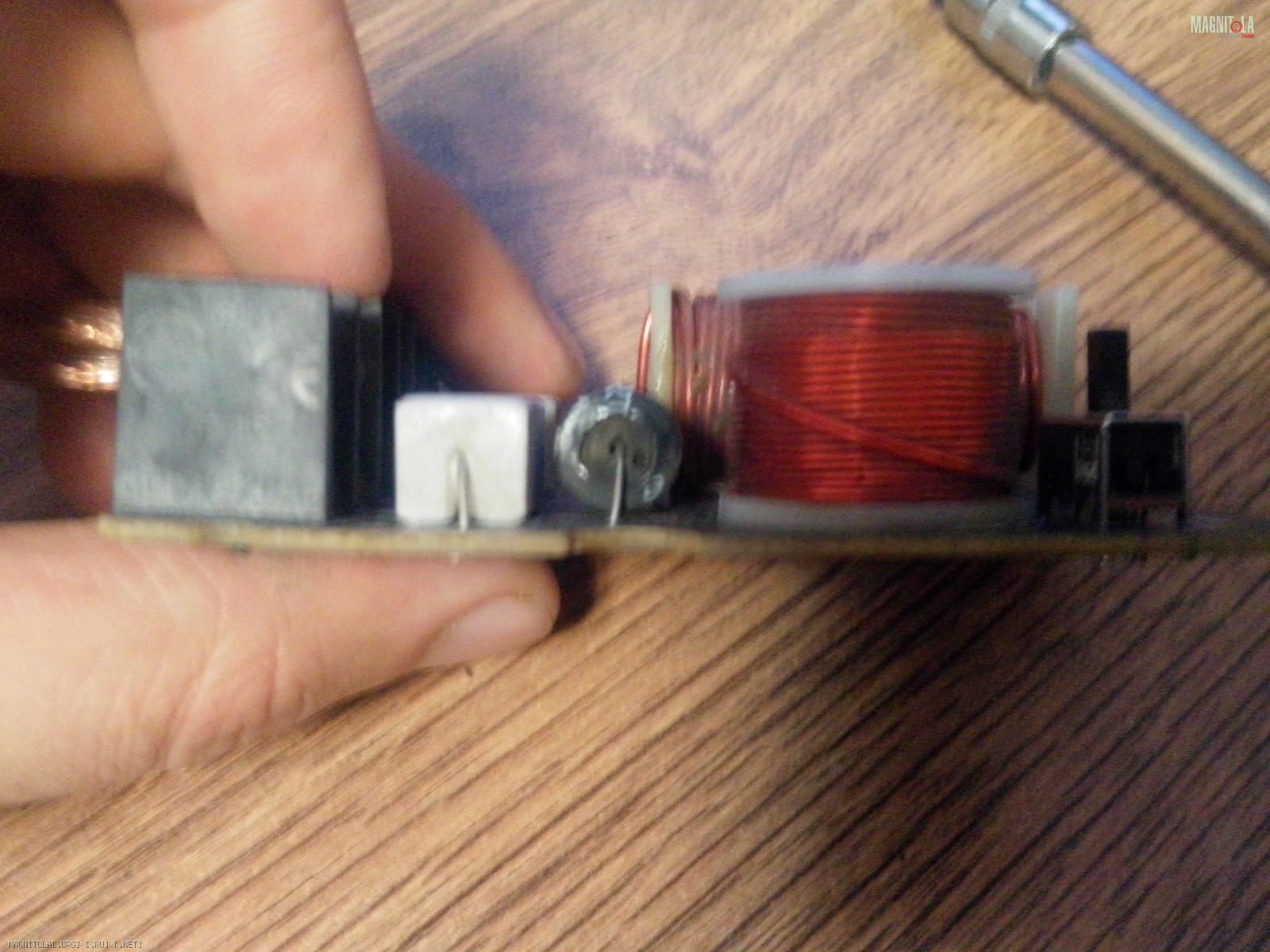

Желательно в хорошем качестве и печатную плату показать в ракурсе,а внешнее состояние уже видел в двери.,
-

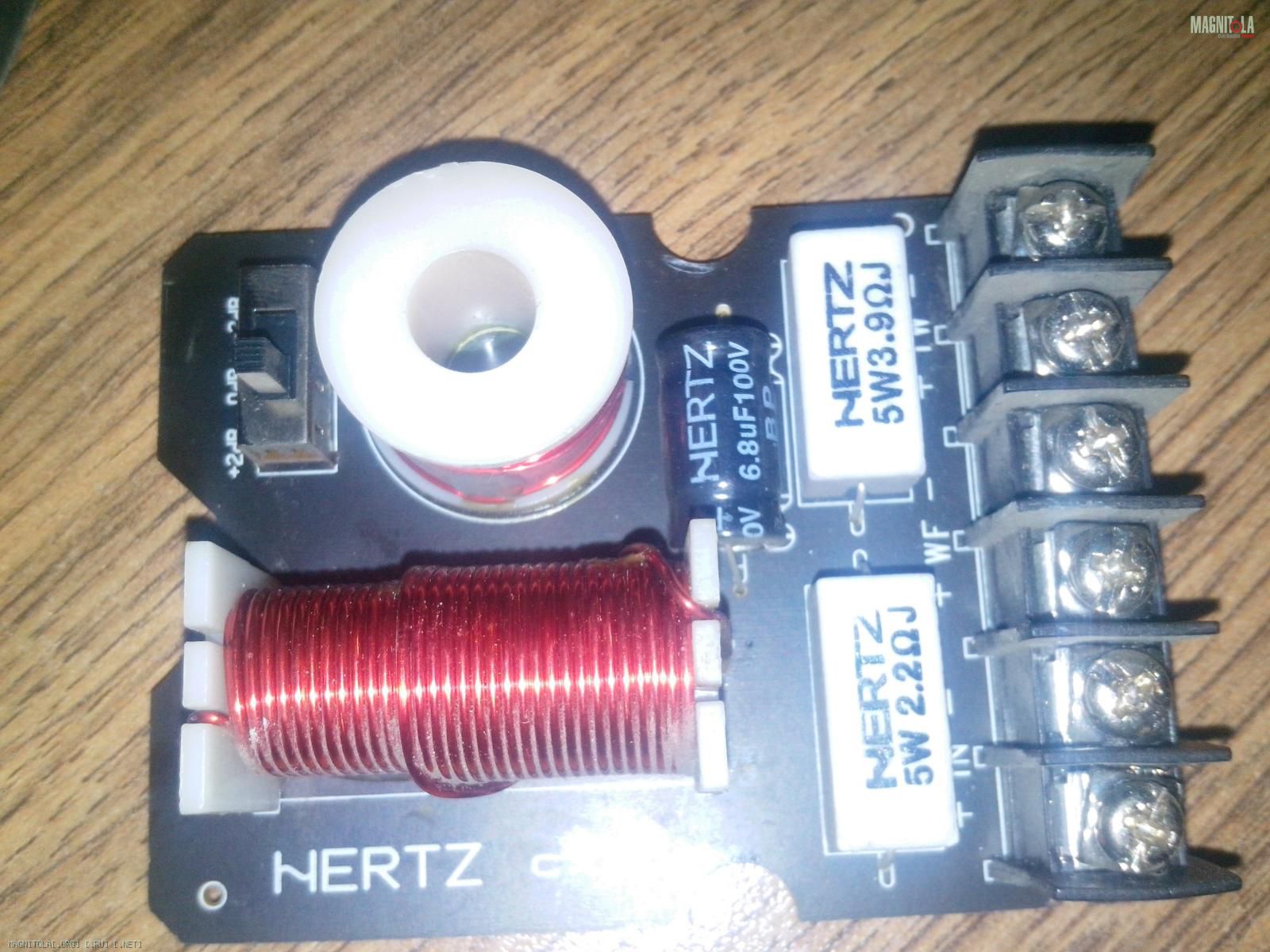

Вложений: 9
Re: Пропали высокие частоты
-
Re: Пропали высокие частоты

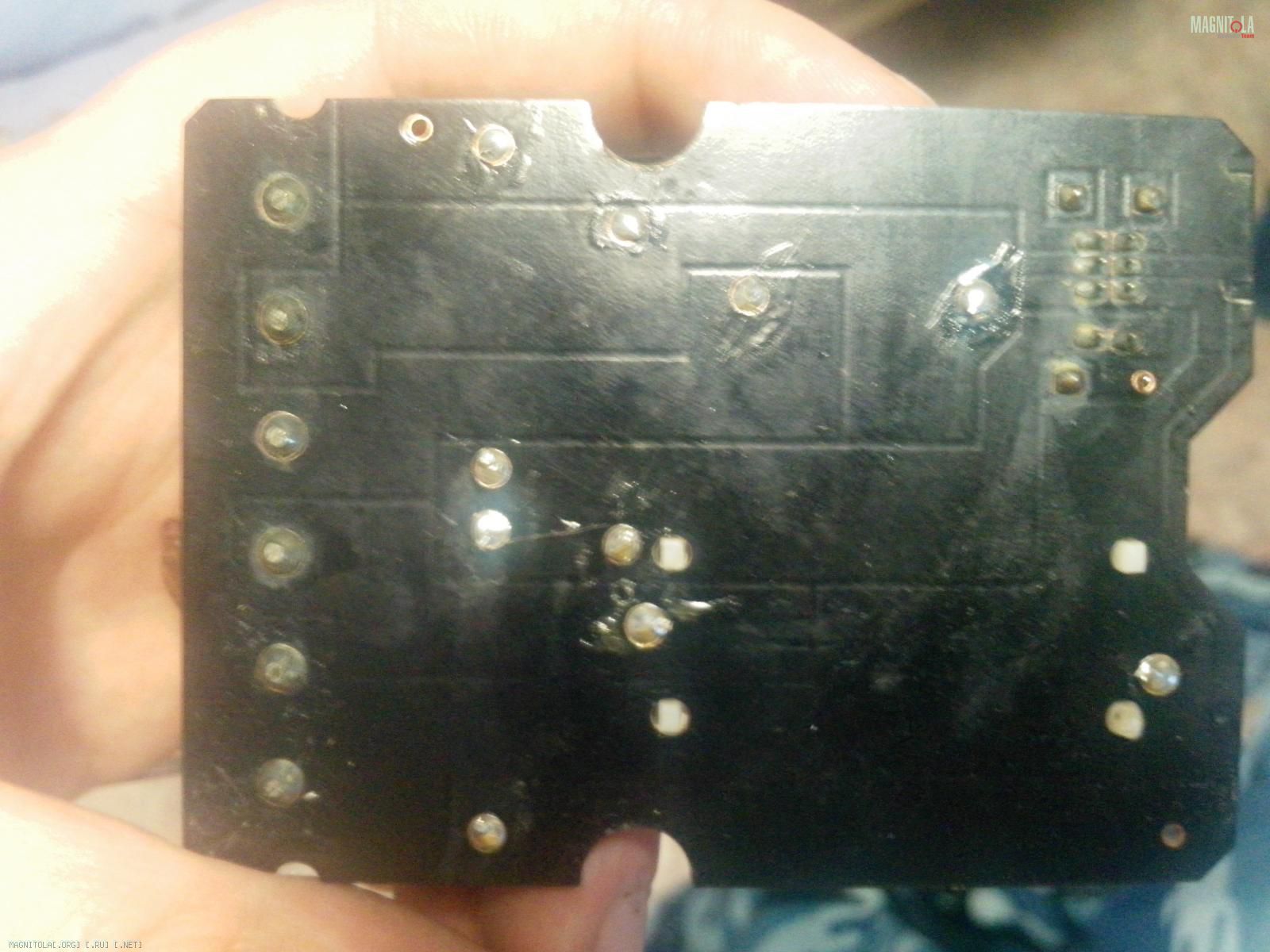

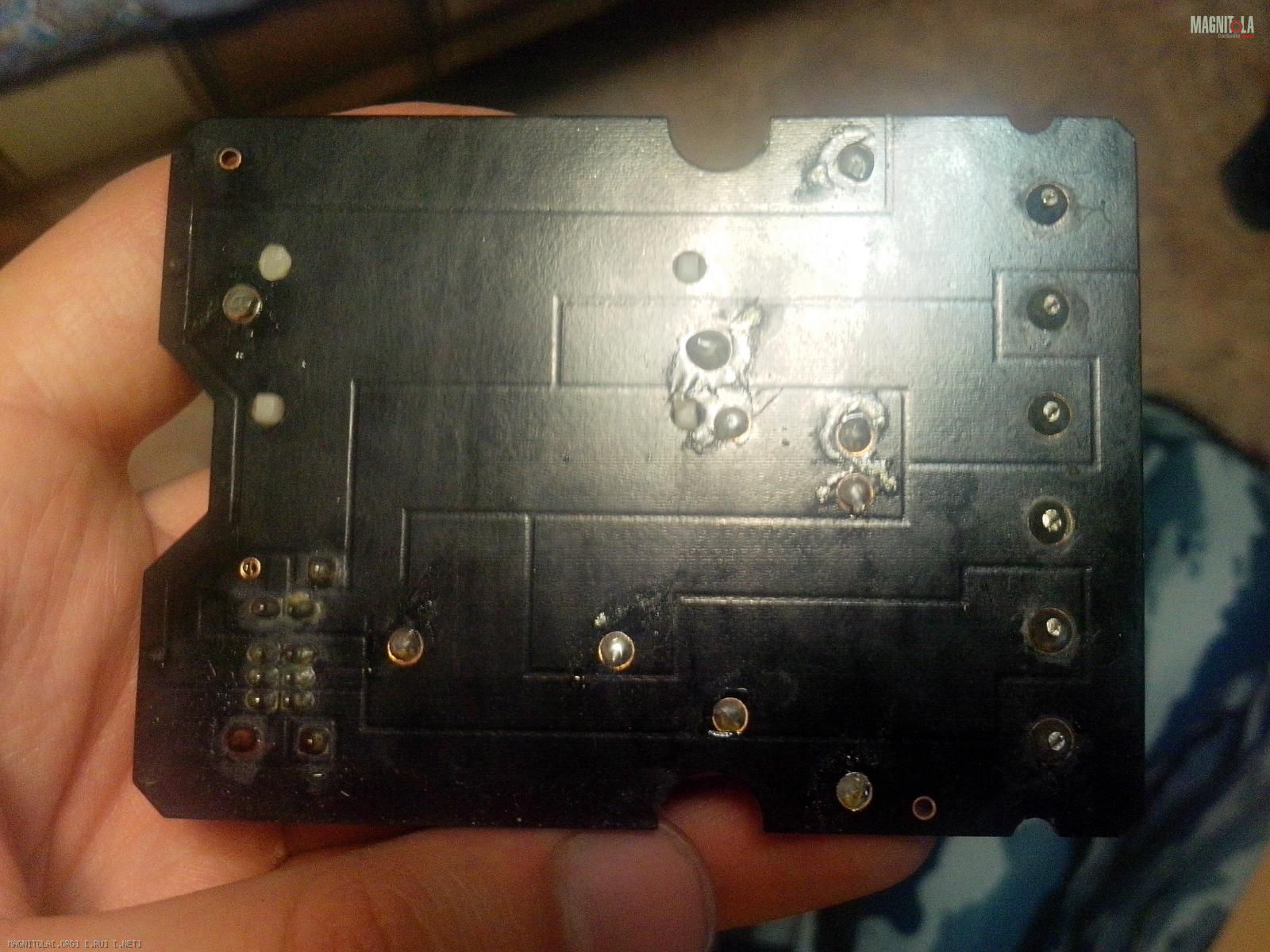

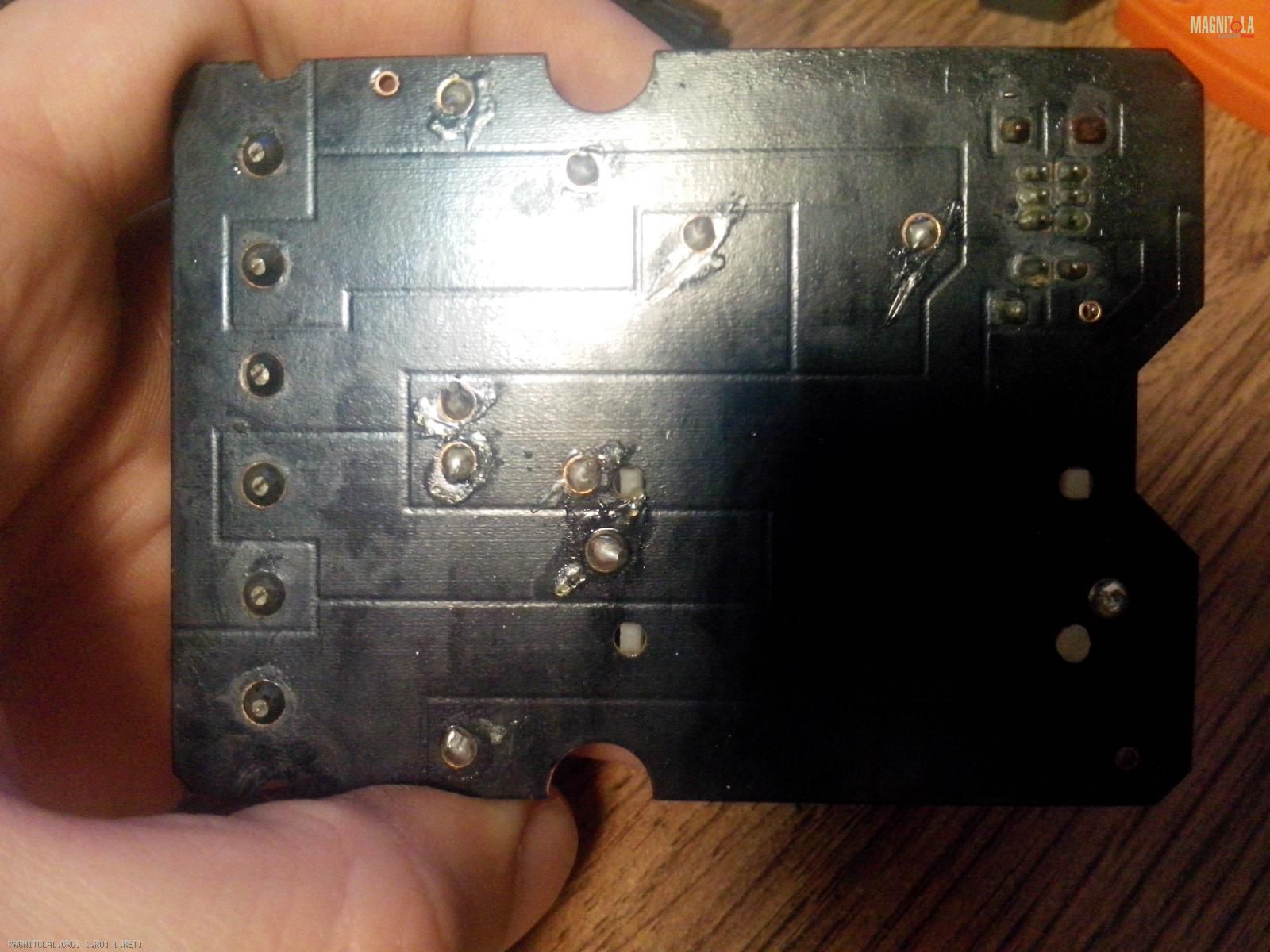

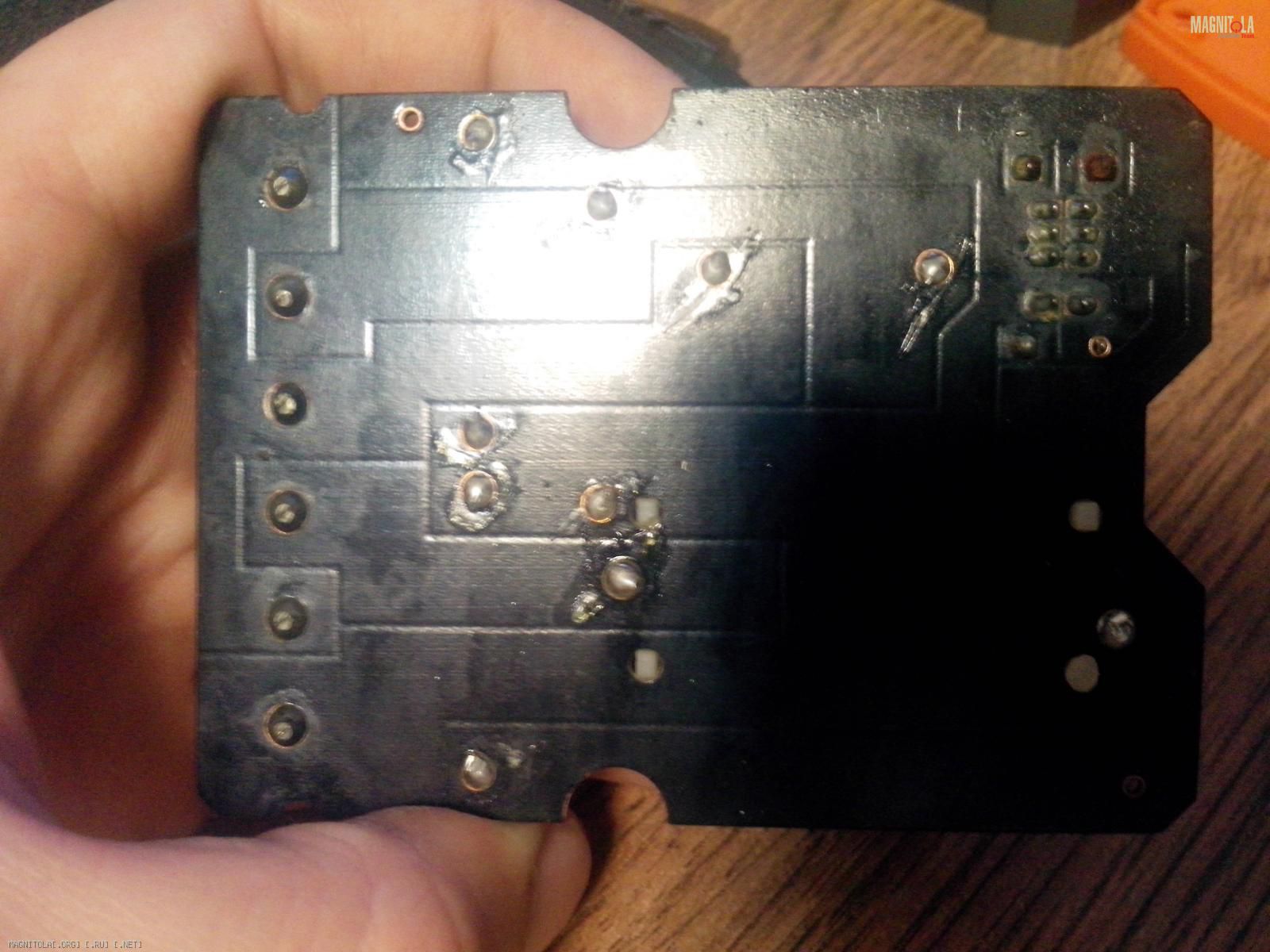

Что за рубцы на дорожках??КЗ на массу не было??
-
Вложений: 4
Re: Пропали высокие частоты
-
Re: Пропали высокие частоты
проверил сейчас сопротивление !СТранно пипец : на tw оно есть, ана остальных клеммах нет. А миды работали, в отличие от пищалок
---------- Сообщение добавлено 20.10.2015 в 19:04 ----------
Цитата:
Сообщение от
Алексей алтай Что за рубцы на дорожках??КЗ на массу не было??
плата в пластиковой коробке, вряд ли. И это не рубцы, а как будто неаккуратная пропайка
---------- Сообщение добавлено 20.10.2015 в 20:25 ----------
Прозвонил отдельно сопротивления, катушки - сопротивление есть, отпаял кондер, прозвонил, сопротивление есть(
---------- Сообщение добавлено 20.10.2015 в 20:29 ----------
Как должен прозваниваться кроссовер? На всех ли клеммах должно быть сопротивление?
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 проверил сейчас сопротивление !СТранно пипец : на tw оно есть, ана остальных клеммах нет. А миды работали, в отличие от пищалок
А схему построения кроссовера знаете?похоже сюда нужно зайти и изучить:
http://magnitola.org/voprosy-ot-novi...azannoe-3.html
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
gena60
В общем по длинному пути... Вы исходя из имеющихся данных можете сказать, что в кроссовере неисправно?
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 В общем по длинному пути... Вы исходя из имеющихся данных можете сказать, что в кроссовере неисправно?
Без измерений не скажу,но иногда пропайка помогает вылечить его.Есть ещё нюанс: конденсатор не замкнут на вскидку,но звук не проводит к пищу,такое тоже встречал,но это не распространённый случай.,
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 проверил сейчас сопротивление !СТранно пипец : на tw оно есть, ана остальных клеммах нет. А миды работали, в отличие от пищалок
Какое сопротивление желаешь там увидеть?
Ты хоть скажи что\как\между чем замерял?
Цитата:
Сообщение от
Тим31 отпаял кондер, прозвонил, сопротивление есть(
?
Цитата:
Сообщение от
Тим31 Как должен прозваниваться кроссовер? На всех ли клеммах должно быть сопротивление?
Повторю еще раз вопрос.... Какое сопротивление желаешь там увидеть?
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Aleksey Какое сопротивление желаешь там увидеть?
Ты хоть скажи что\как\между чем замерял?
?
Повторю еще раз вопрос.... Какое сопротивление желаешь там увидеть?
+- на In, +- на tw, +- на wf. То есть если в схеме нет обрыва, то сопротивление должно быть. Но там есть кондер, я думал, что кондер в схеме для твиттеров, но там система замкнута. Кондер проверяется, отпаяв его. То есть 2 кОМ, и параметр сопротивления растет. Оба кондера получается исправны
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 +- на In, +- на tw, +- на wf. То есть если в схеме нет обрыва, то сопротивление должно быть. Но там есть кондер, я думал, что кондер в схеме для твиттеров, но там система замкнута. Кондер проверяется, отпаяв его. То есть 2 кОМ, и параметр сопротивления растет. Оба кондера получается исправны
Что то мне подсказывает-не там ищите.
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Алексей алтай Что то мне подсказывает-не там ищите.
ну проблему надо дислоцировать. Если не допру как сделать кросы, просто кондер поставлю на пищалки
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 +- на In, +- на tw, +- на wf.
Без понимания что это такое такие измерения бессмыслены. :)
Чтобы делать замеры нужно знать что, как и где мерить, тогда будет толк.
Как я понимаю, у тебя на НЧ первый порядок, на ВЧ второй с аттенюатором.
Катушку на НЧ можно прозовонить между клеммами "+" выхода и выход - сопротивление должно быть очень маленьким.
На ВЧ - так как второй порядок, то параллельно выходу стоИт индуктивность - её можно проверить замерив сопротивление между + и - выхода ВЧ - сопротивление должно очень маленьким.
Емкость на ВЧ можно проверить только выпаяв её - сопротивление должно быть очень большим(больше мегаома).
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Aleksey Без понимания что это такое такие измерения бессмыслены. :)
Чтобы делать замеры нужно знать что, как и где мерить, тогда будет толк.
Как я понимаю, у тебя на НЧ первый порядок, на ВЧ второй с аттенюатором.
Катушку на НЧ можно прозовонить между клеммами "+" выхода и выход - сопротивление должно быть очень маленьким.
На ВЧ - так как второй порядок, то параллельно выходу стоИт индуктивность - её можно проверить замерив сопротивление между + и - выхода ВЧ - сопротивление должно очень маленьким.
Емкость на ВЧ можно проверить только выпаяв её - сопротивление должно быть очень большим(больше мегаома).
Aleksey, катушка межвитковое может быть,тогда КЗ по переменному току на ВЧ
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Алексей алтай катушка межвитковое может быть,тогда КЗ по переменному току на ВЧ
Вполне возможно, поэтому и написал Цитата:
Катушку на НЧ можно прозовонить
, а не измерить. :)
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Aleksey Без понимания что это такое такие измерения бессмыслены. :)
Чтобы делать замеры нужно знать что, как и где мерить, тогда будет толк.
Как я понимаю, у тебя на НЧ первый порядок, на ВЧ второй с аттенюатором.
Катушку на НЧ можно прозовонить между клеммами "+" выхода и выход - сопротивление должно быть очень маленьким.
На ВЧ - так как второй порядок, то параллельно выходу стоИт индуктивность - её можно проверить замерив сопротивление между + и - выхода ВЧ - сопротивление должно очень маленьким.
Емкость на ВЧ можно проверить только выпаяв её - сопротивление должно быть очень большим(больше мегаома).
Сопротивление конденсатора больше 2 мегаом, я его выпаивал. И катушка прозванивается
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 Сопротивление конденсатора больше 2 мегаом, я его выпаивал.
Раньше было Цитата:
Кондер проверяется, отпаяв его. То есть 2 кОМ, и параметр сопротивления растет.
А сколько на самом деле? :)
Резисторы прозванивал?
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Aleksey Раньше было
А сколько на самом деле? :)
Резисторы прозванивал?
ну он до 2 Мегаом доходит и больше не показывает, единичку мультиметр показывать начинает. Резисторы прозваниваются
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
Тим31 Кондер проверяется, отпаяв его. То есть 2 кОМ, и параметр сопротивления растет. Оба кондера получается исправны
Обратите внимание на пост №28 в теме,не зря я акцент на это сделал - у меня встречалось такое,как не странно.,есличо
-
Re: Пропали высокие частоты
Цитата:
Сообщение от
gena60 Обратите внимание на пост №28 в теме,не зря я акцент на это сделал - у меня встречалось такое,как не странно.,есличо
Сегодня отдало кроссы в мастерскую. Поменяли мне конденсаторы, поставив последовательно 2: 1 на 10 мкФ, второй на 22 мкФ, вольтаж 63В.
Так что с кроссами тема закрыта) Проверил на муз.центре дома, вроде правильно все играет, надо потом будет как погода будет в машину поставить. И на выходных не могу отказаться от помощи Грута, чтобы понимающие люди послушали звучание всей системы.
Все спасибо, особенно Гене60, Вы оказались правы)
ПС: мастер поступил хитро, диагностика стоит 100 рублей, за все с ремонтом он взял 600 р. Если бы сказал , что конденсаторы - я бы сам перепаял и сэкономил 500 (
