Облазил весь интернет, не могу найти вообще ничего про данный усь.
Как подключить это чудо техники?
Вложение 887824Вложение 887826Вложение 887828Вложение 887830
Вид для печати
Облазил весь интернет, не могу найти вообще ничего про данный усь.
Как подключить это чудо техники?
Вложение 887824Вложение 887826Вложение 887828Вложение 887830
Про него вообще ничего нет, ни мануалов, ни схем, даже никаких данных не могу найти.
Помогите пожалуйста.
Судя по фотографии усилитель с питанием 12 вольт, задержкой включения(чтобы не было слышно в динамиках переходных процессов). Номинальная мощность RMS - 16 Вт, то есть как у любого головного устройства.
Но есть принципиальное отличие. У усилителей головных устройств ток выходного каскада ограничен 4ампера. Здесь наверняка ток раза в два выше. Это значит, что с мидбасовым динамиком звучание усилителя будет именно, как усилителя, а не ГУ. Сейчас надо посмотреть по распиновке.
Вызваниваем на КЗ пин и катушку на кольце - это будет "+" питания.
Вызванивает на КЗ пин и корпус - это будет "-" питания.
Усилитель мостовой, 4 конца с напряжением половину питания - это выходы.
Кстати усилитель должен легко переваривать 2 ома, иначе для чего его затеяли.
Хитрый многоштырьковый разъем имеет ответную часть, что к ней прикручено?
Выход из многоштырькового штекера
Вложение 887874
остальные провода загнуты и замотаны изолентой

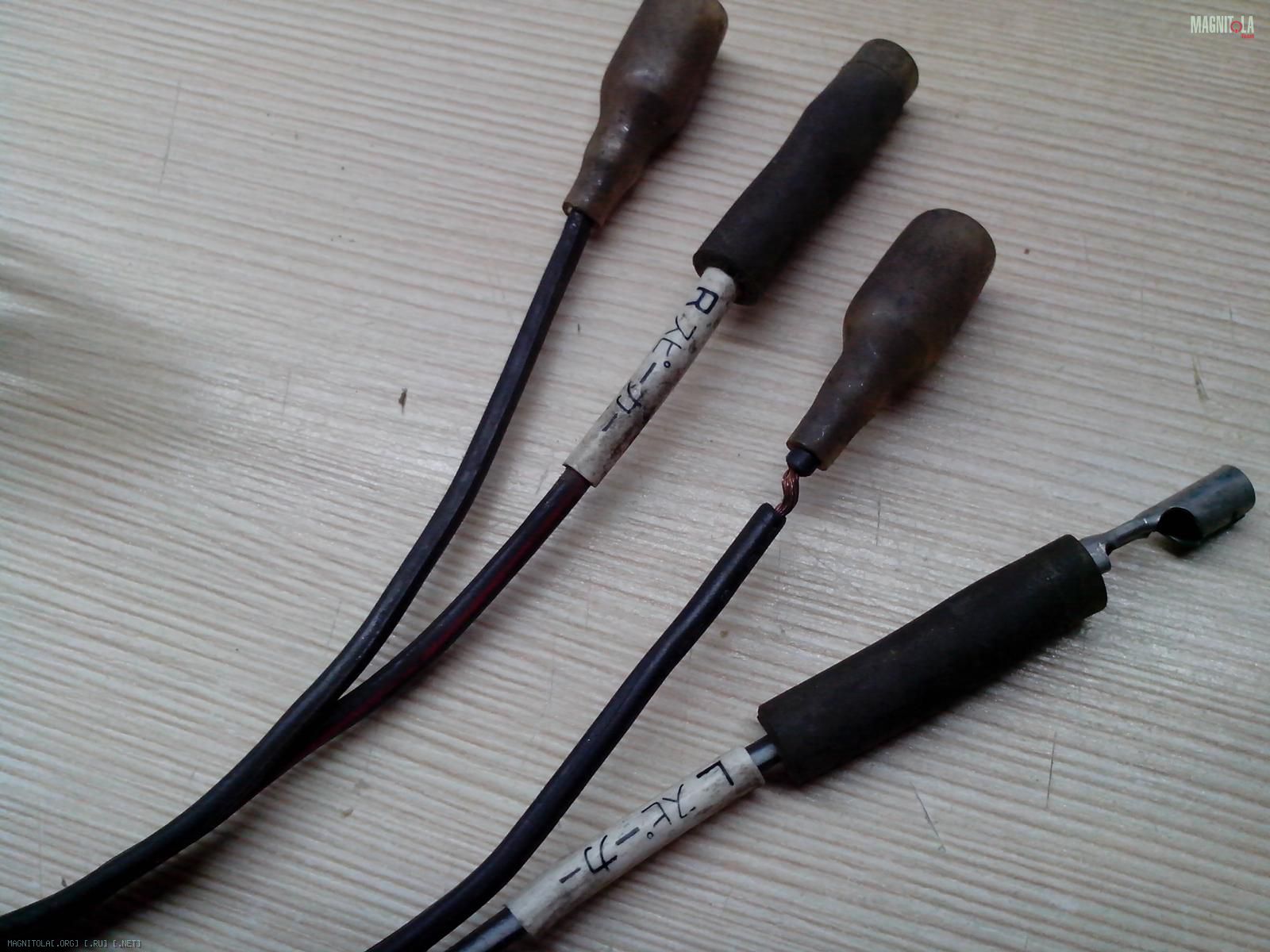

Провода из плоского штекера

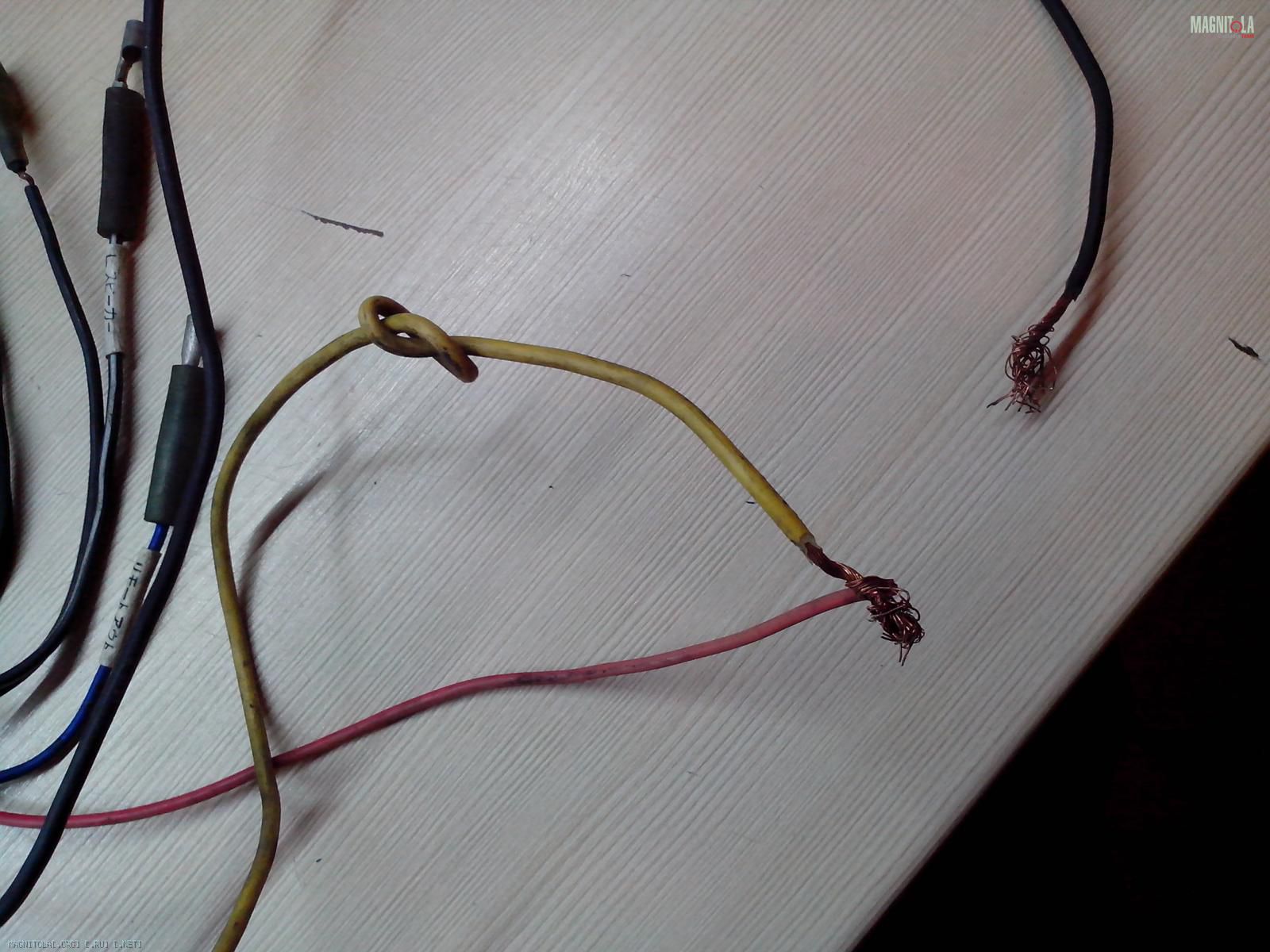

Вложение 887876Вложение 887878Вложение 887880Вложение 887882

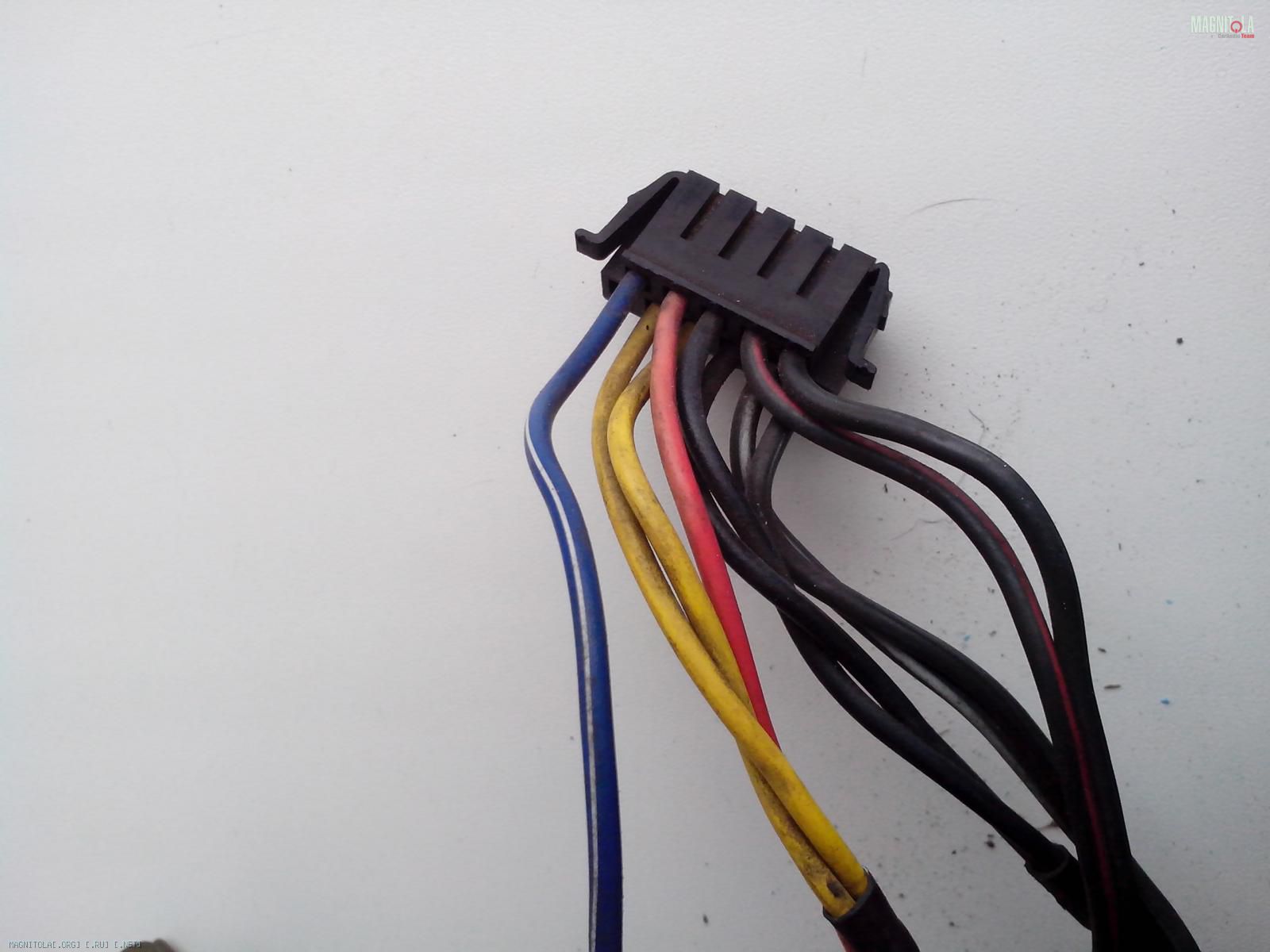

Цветовая маркировка силового разъема - стандартная.
---------- Сообщение добавлено 08.11.2015 в 17:19 ----------

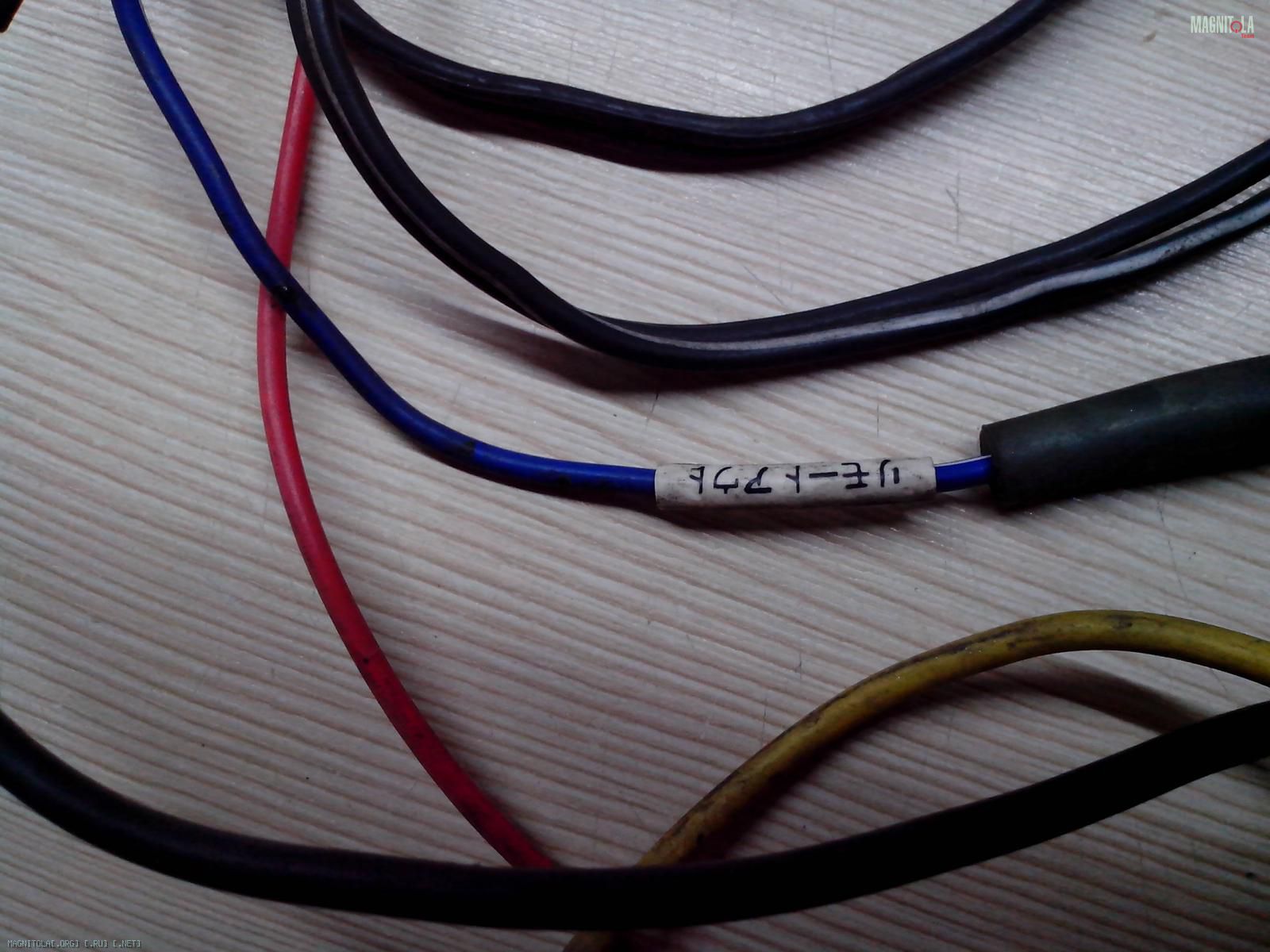

Единственное, что вызывает вопрос, так это провод ремоут синий с белой полосой, т.к. обычно усилители не имеют выхода ремоут (хотя существуют и такие).
Надо подключать питание 12 вольт, желательно от блока питания с амперметром, чтобы видеть когда включится и вообще.
Если не включится, подавать +12В через резистор 1 кОм на все провода подряд; с какого включится, тот и REMOTE.
Далее найти выходы, подключить динамики и тыкать пальцем во всё остальное, пока не найдутся входы.
Получается сдвоенные провода с +и- выходы каналов, черный минус питания, желтый + питания, красный как на магнитоле на + замка зажигания
или на синий с бел. ремоут магнитолы.
Значит круглый штекер вход двух каналов, завтра разрежу провод посмотрю что там внутри.
Зачем гадать и вслепую тыкать провода куда попало, если родная колодка с проводами присутствует?Цитата:
Сообщение от Flatout
Черный - "-"
Желтый - постоянный +12
Красный - АСС (по сути ремоут)
Синий с белой полосой - выход ремоут для доп. устройств.

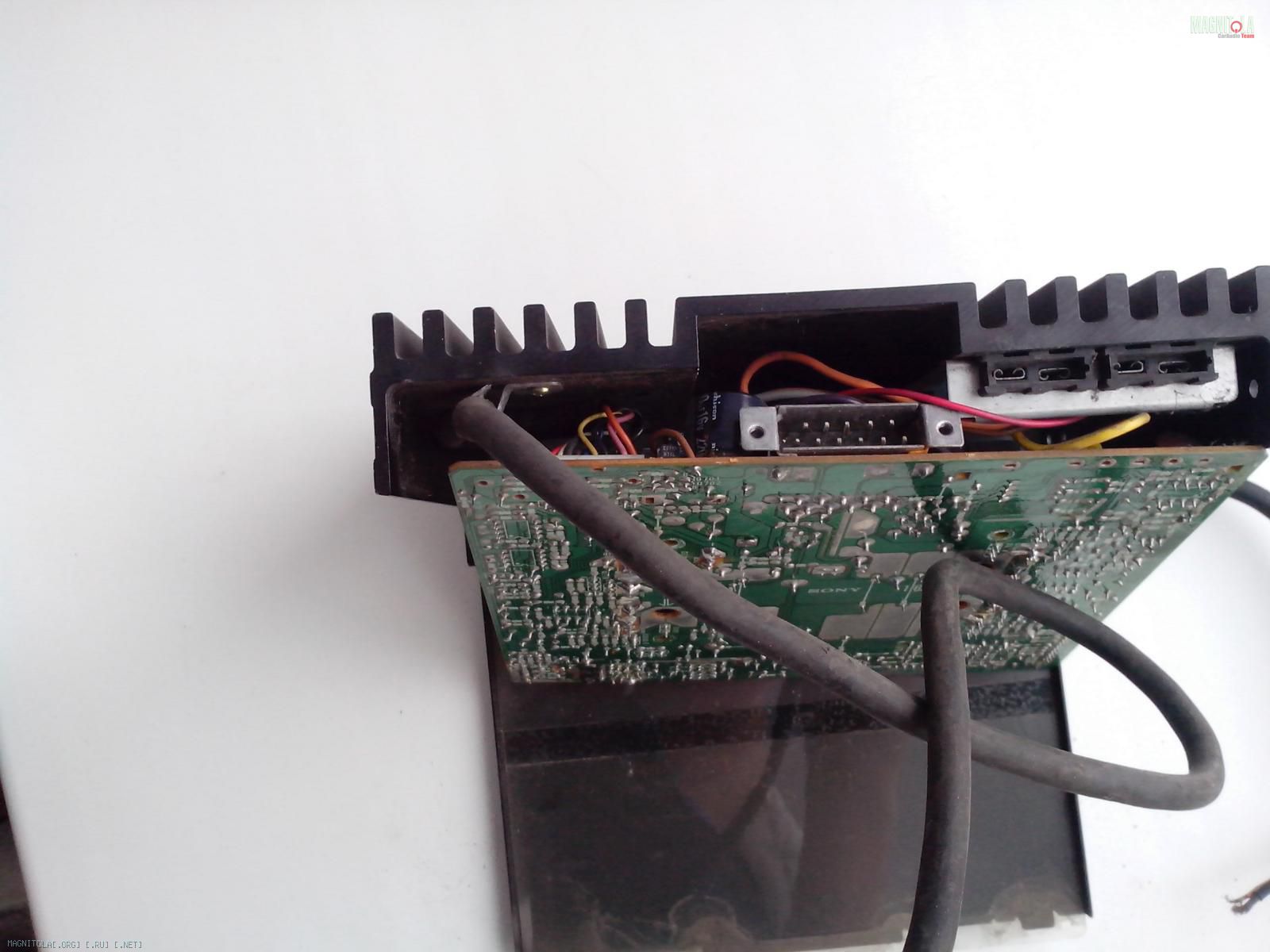

Зачем резать провод,если усилитель разобран?На стол его,подключайте от блока питания(пост №9).Далее на разъём,в правом верхнем углу(фото 1,в описании) подавайте сигнал(входы можно определить по экранированным проводам,судя по фото- они справа).Выходы похоже на самом разъёме есть,в котором провода питания подключаются,прозвонить и найти аналогию идентичности каналов не сложно будет,как и найти массу перед подключением.,Цитата:
