Поиск не помог. Ищу оригинал или аналог. Транзистор из блока питания ss ref 10.0. На имеющихся схемах такой отсутствует.
Собственно, нид хелп :)
Вложение 906128
Вид для печати
Привет!
Поиск не помог. Ищу оригинал или аналог. Транзистор из блока питания ss ref 10.0. На имеющихся схемах такой отсутствует.
Собственно, нид хелп :)
Вложение 906128
Это похоже высоковольтный полевик http://lib.chipdip.ru/249/DOC000249880.pdf ...
А точно сгорел? они звонятся не как биполярные...
Меня смутило, что у него две соседние ноги в обоих направлениях звенят.Цитата:
Сообщение от Serg571
как правильно проверить можно прочитать здесь
Если "+" подходит на прямую, не исключено, что 5-ти вольтовый стабилизатор.
Ссылка на диагностику - для полевого транзистора с изолированным затвором. А этот по корпусу не похож.
Это похоже из таких вариантов:Цитата:
Сообщение от Serg571
Там действительно такое может быть,только цифровым прибором трудно проверить это,но стрелочный тестер это позволяет определить.,

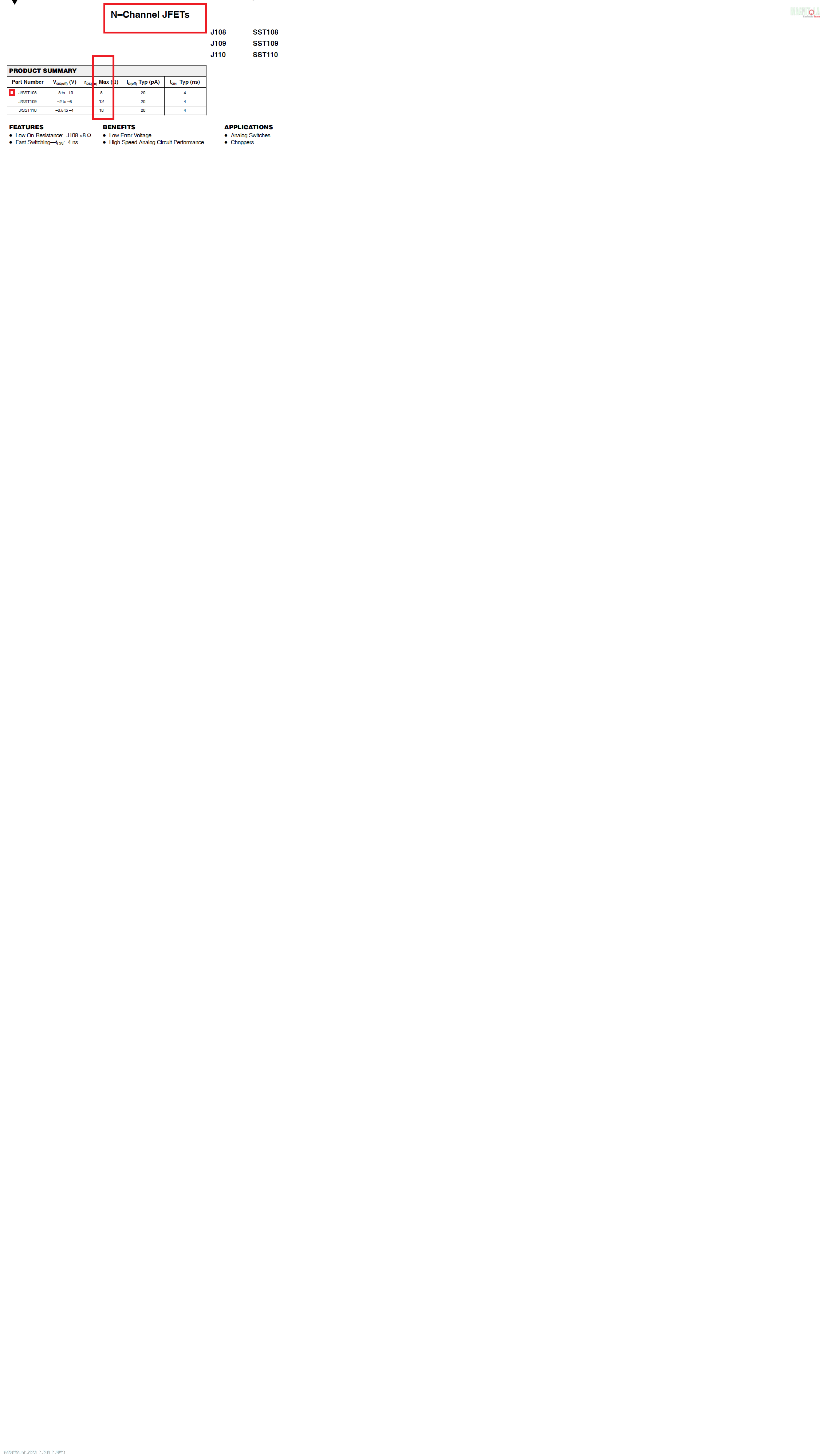

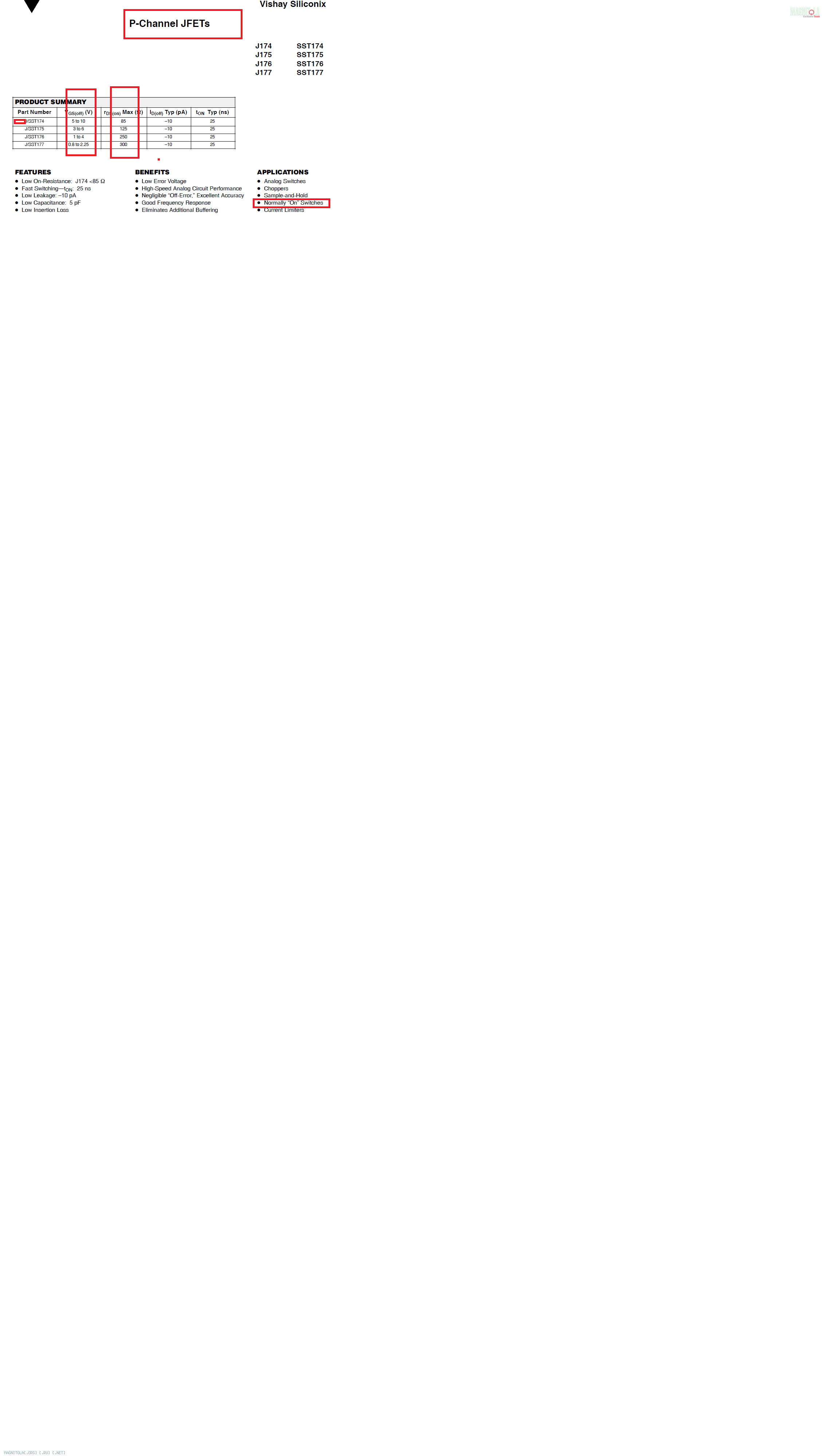

Похоже, что это j108 без вариантов.

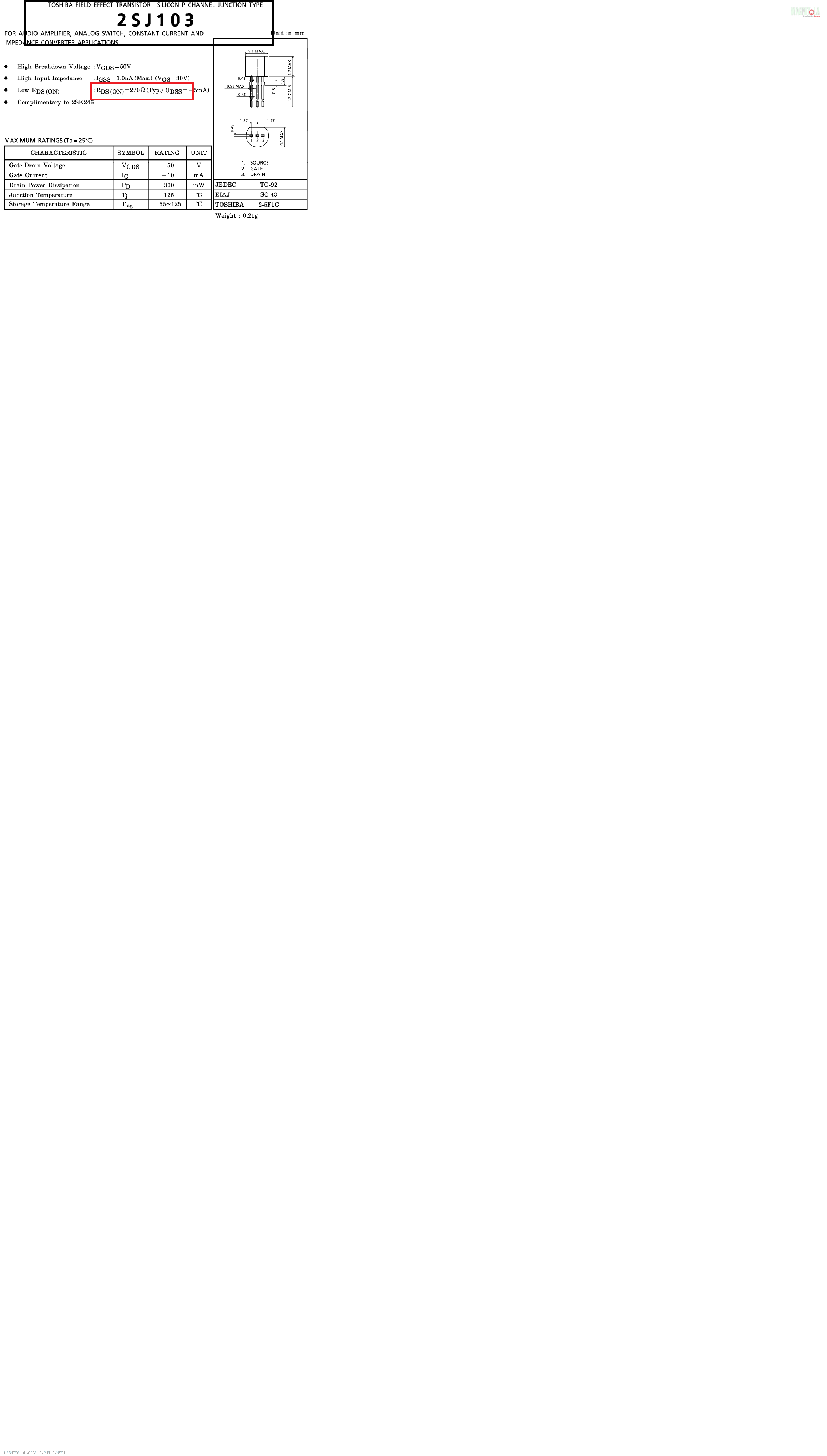

При увеличении и по корпусу соответствует 2SJ103, сторонний производитель то 2SJ108( может быть) а так у Тошибы корпус другой, по любому 103 получше. Если gate посередине то точно 2SJ.....Вложение 906780 Вложение 906782.
Вот хочется матом выразится- пусть модератор простит- милейший, не еби мозг или купи приличный монитор! Читай надписи на корпусе, на фото четко видно- J 108 и даты производства. По корпусу и маркировке- полное соответствие.Цитата:
Сообщение от WENQ
Цитата:
Сообщение от M.Knopfler
N-канал,только он особенный.JL Audio любит такие прибамбасы в схеме использовать.,есличоЦитата:
Сообщение от M.Knopfler
Ничего особенного- обычный полевик с дешевого завода в Гонконге- даже в базе такую маркировку бренда не удалось найти.Цитата:
Сообщение от gena60
Вот что радует в этом унылом караудио- так то, что концов практически не найти, если что случилось с электроникой
пример маркировки того же производителя, транзистор j310-
Вложение 907044
Я бы не искал,а просто посмотрел цепь и определил бы сразу назначение.Порой так некоторые вопросы и решаю,главное узнать её назначение и всё.,Цитата:
Сообщение от M.Knopfler
gena60, по информации и фото от топикстартера искать цепь и функциональное значение элементов-:facepalm:
так что чем богаты- тем и помогаем.
M.Knopfler, так это и пытаюсь намекнуть ТС,чтобы тема была соответствующей именно в диагностике,а не в поиске и замены оригинала.,Цитата:
Сообщение от M.Knopfler
Материлка что ли выросла, не надо нервничать успокойся!!Цитата:
Сообщение от M.Knopfler
Уважаемые, спасибо всем большущее!
Верно говорите про восстановлении цепи. я этим сразу и занялся, но блин, зрение подводит :(
День работа, вечер ребенок, ночью сажусь, уже глаза в кучу ))))
Счас тоже уже склоняюсь, что это j108, после того как начал находить маркировку с переносом цифирок после букв.
Как со схемой разберусь, вернусь обратно.
Еще раз спасибо всем.

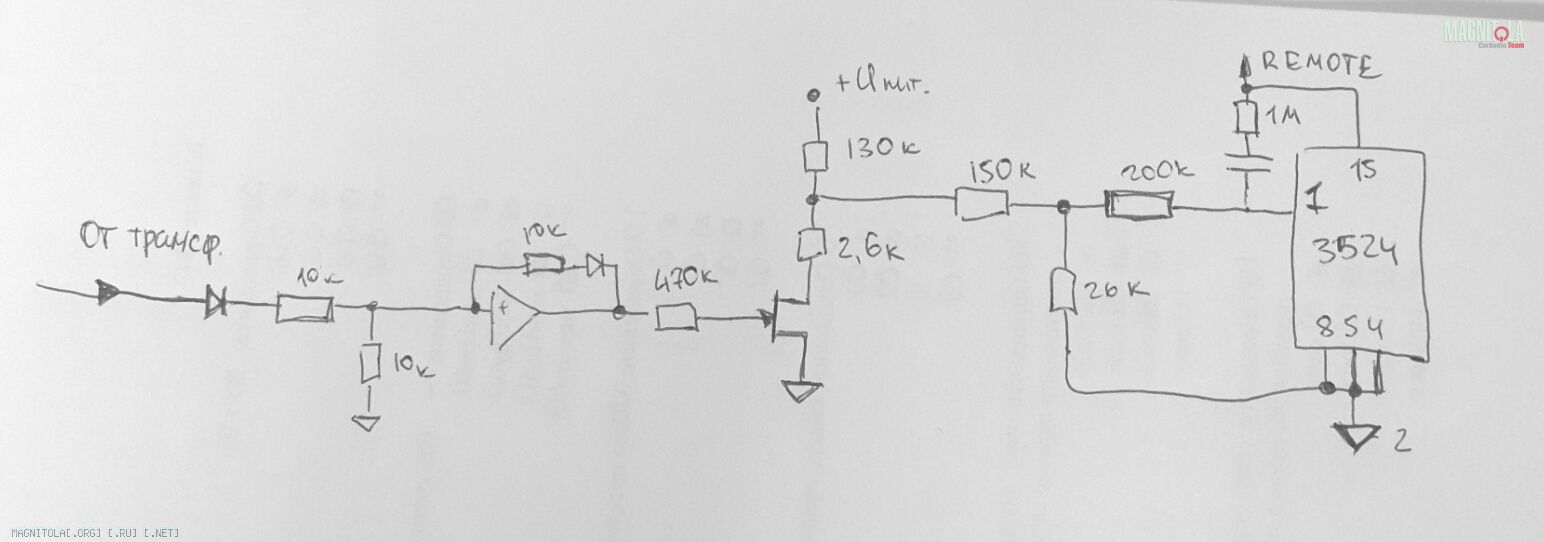

Цепь стабилизации напряжения. Подает сигнал на 3524. Вложение 912582
Помогите с аналогом :)
В посте №6 уже привёл ссылку на аналог,но похоже не в нём дело.Схему увидел уже - мысли в неисправности 3524 пока,если все резисторы в цепи исправные.,Цитата:
Сообщение от Serg571
Был мертвый стабилизатор отрицательного напряжения на предусилителя, сгоревший резистор в 10 ом, соединяющий земли. Остальные визуально целые.Цитата:
Сообщение от gena60
Про мертвый ШИМ тоже есть мысль, его просто поменяю на пару вместе с этим полевиком.

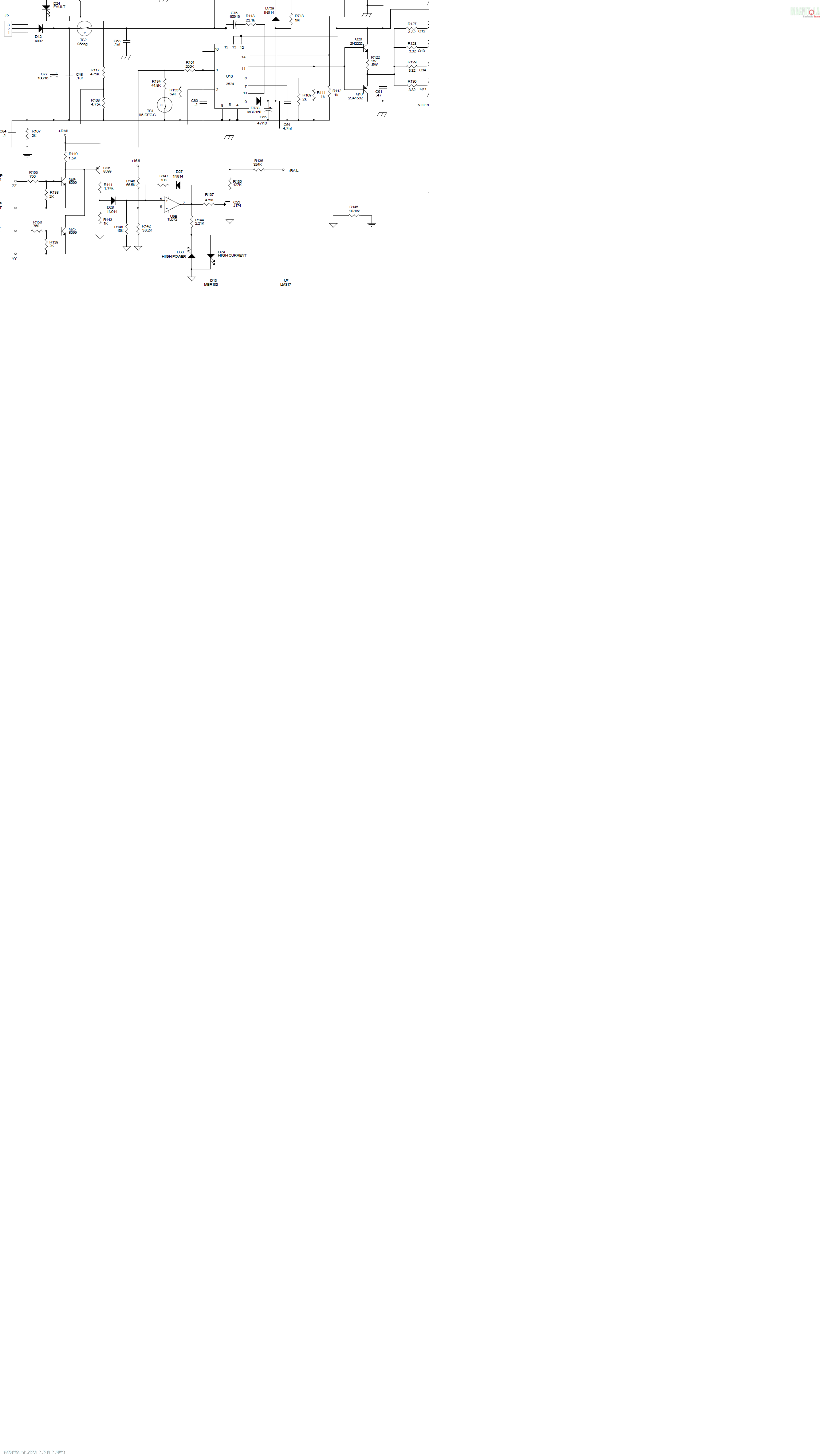

./Вложение 912976 Вложение 913440 Вложение 912988 Вложение 912994. умерший стабилизатор больше относится к этой части наверно Вложение 912982 Вложение 912978 с участием тр-ра но другой по структуре.
Информация с этим SS не раскрыта толком и ещё разобраться кто слепой.... похоже был в неудачном ремонте.
Не торопись.Цитата:
Сообщение от Serg571
