JVC KD-R437 реагирует не на те клавиши

Добрый день. Отдали магнитолу JVC KD-R437. Не включается. До этого ударили по ней, что аж ушла внутрь. Разобрав, никаких трещин и других повреждений не нашел.
Разобрал панельку, так же внешне ничего.
Что обнаружил:
магнитола включается при удержании клавиши меню, либо eq, либо другой клавиши из группы Key1.
клавиша вкл находится в группе key0.
если держать клавишу меню (как писал магнитола включается), и нажимать клавиши из группы key0, то действия выполняются, а именно, выключается, переключается канал вверх/вниз, смена частоты. Но как только отпускаю клавишу меню всё выключается.
Прозвонка показала:
на CPU пины key0, key1, key2 имеют напряжение 3,3в. Как только нажимаешь какую-то клавишу, то напряжение уменьшается. при нажатии power (из key0) или eq (из key1) или 1 (из key1) напряжение на пинах CPU падает до 0. То есть на пины cpu приходит сигнал, но он не реагирует.
Подскажите пожалуйста, что же всё же может быть и куда копать?
Прикладываю найденные servis manual:

Вложение 924108
Вложение 924110

Цитата:

---

Сообщение от TukiTuk

Подскажите пожалуйста, что же всё же может быть и куда копать?

---

Начните с самого простого: проверьте кнопки панели на предмет залипания и КЗ в них.Частая причина в таких глюках.,

Цитата:

---

Сообщение от gena60

Начните с самого простого: проверьте кнопки панели на предмет залипания и КЗ в них.Частая причина в таких глюках.,

---

Я прозванивал кнопки на кз, тишина. Да и когда мерил напряжение на пинах cpu ветвей key0, 1, 2. везде по 3,3в. нажимаю кнопку, напряжение уменьшается (в зависимости от нажатой кнопки, ведь для каждой свое сопротивление). Отключаю панельку, напряжение на пинах так же 3,3в. Так что не похоже на клавиши.

Цитата:

---

Сообщение от TukiTuk

Я прозванивал кнопки на кз, тишина.

---

Если этот вариант отпадает,тогда микротрещины искать нужно:внешне этого можно не увидеть после этого:

Цитата:

---

Сообщение от TukiTuk

. До этого ударили по ней, что аж ушла внутрь.

---

Цитата:

---

Сообщение от gena60

Если этот вариант отпадает,тогда микротрещины искать нужно:внешне этого можно не увидеть после этого:

---

В каком хоть направлении. Я понимаю если бы сигнал до cpu не доходил, но он доходит. все key0, 1, 2 видит. Но вот почему-то включается с зажатой другой кнопкой, а на нужную не реагирует.

Цитата:

---

Сообщение от TukiTuk

на пинах cpu ветвей key0, 1, 2. везде по 3,3в.

---

На key1- 2.6v, R618,617 имеются.

Вложение 924276 Вложение 924278

На не контакт похоже. А нажатой кнопкой он как бы дублируется. Удар то в панельку был.

Удар то был в панельку... только через нее долбанули по всей магнитоле...
Кнопки включены в резистивную матрицу и неисправность одного из резюков скорее всего приводит к таким глюкам... проверяйте резюки... только неблагодарное это занятие, при прозвонке могут показывать все ОК, а на самом деле в нем микротрещина...

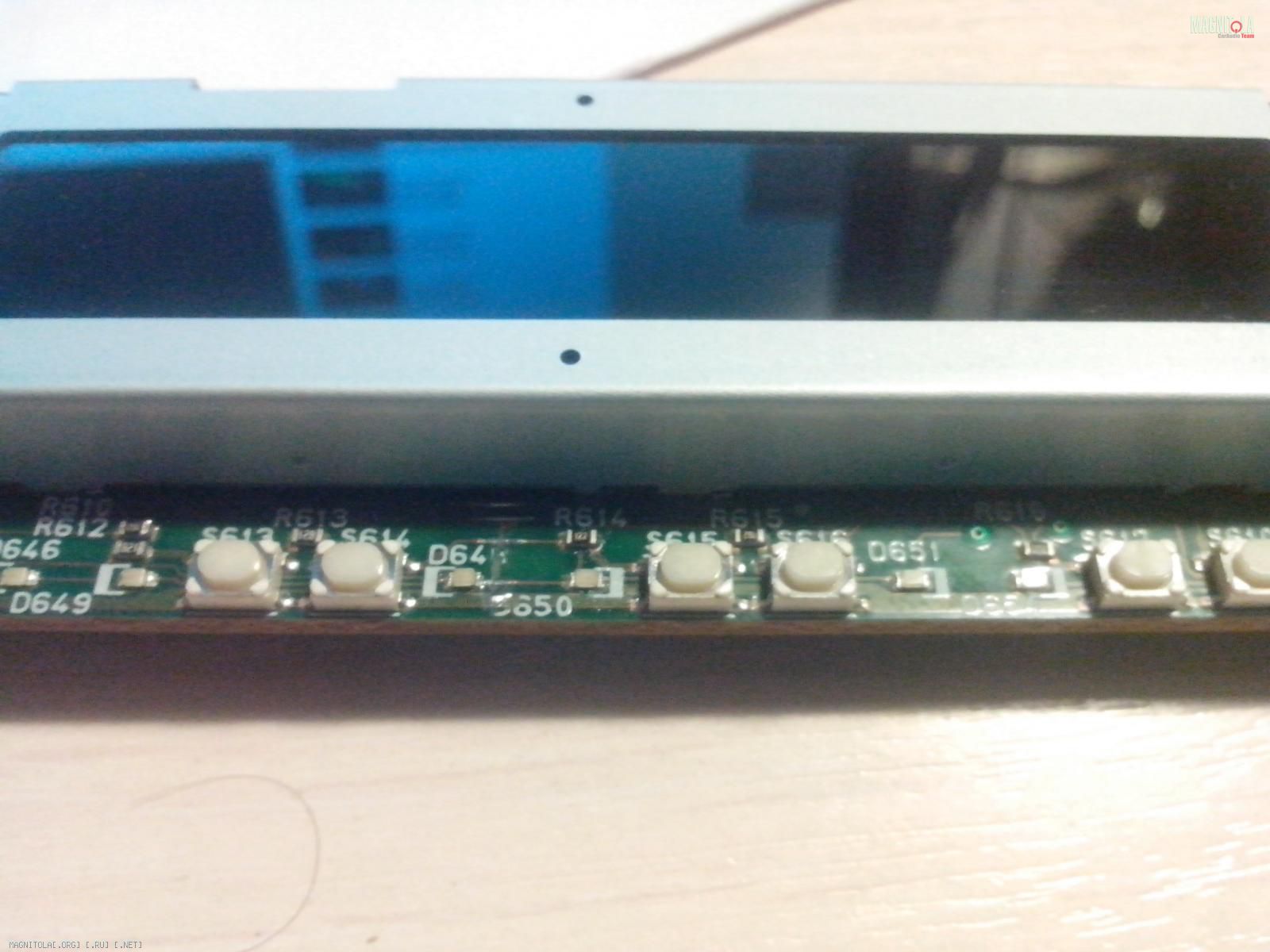

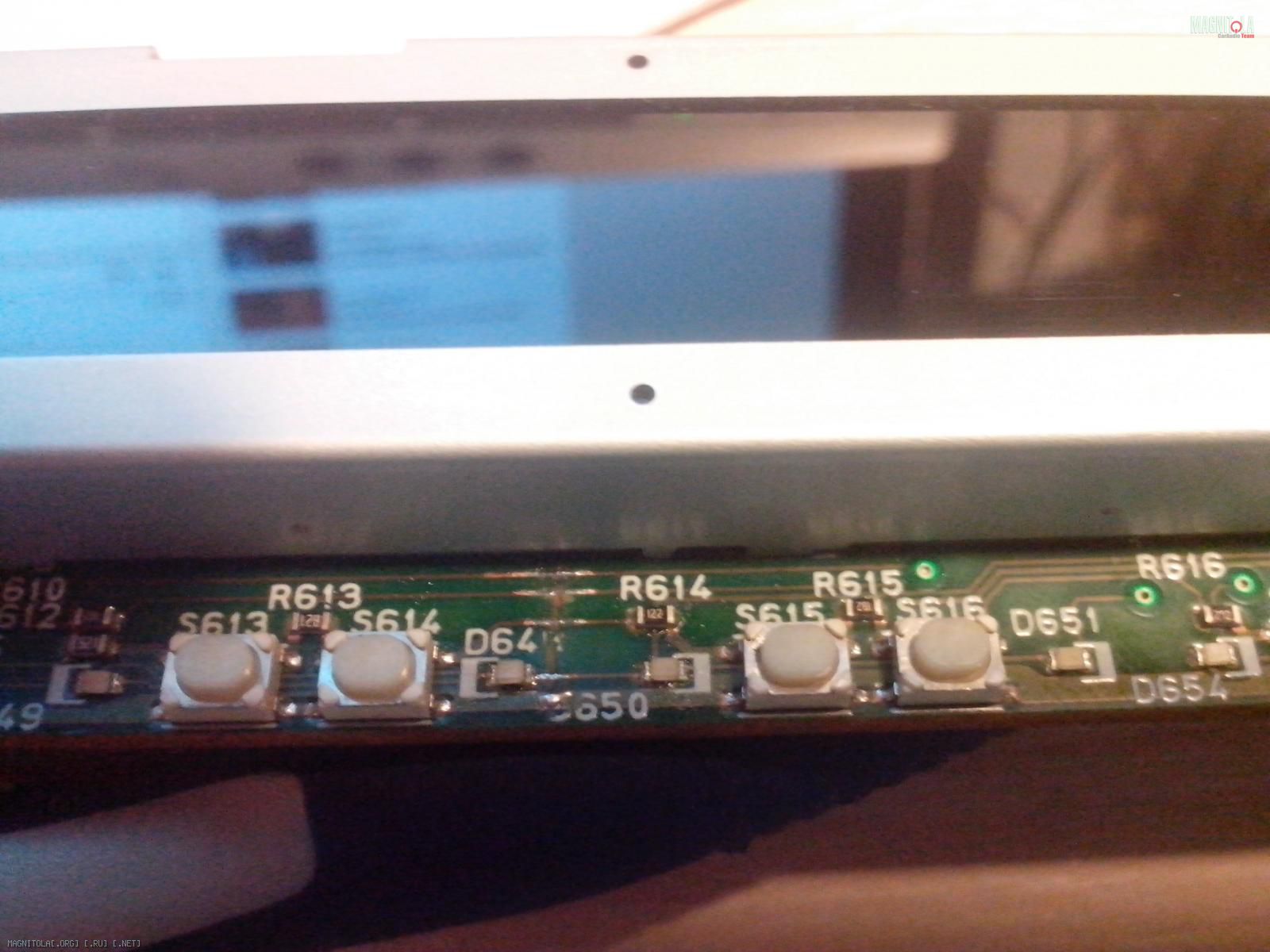

Спасибо WENQ. решил проверить резисторы. пошел по цепочки. В итоге нашел трещину. Вроде еле заметная. Пропаял дорожки и всё заработало. Завтра еще проверю от БП помощьнее, а то радио и usb работают, а вот сидюк никак, вырубает БП свыше 2А. Отпишусь. Спасибо за оперативную помощь.

Вложение 924368Вложение 924370Вложение 924372

Цитата:

---

Сообщение от TukiTuk

Завтра еще проверю от БП помощьнее, а то радио и usb работают, а вот сидюк никак, вырубает БП свыше 2А.

---

Это и правильно,поскольку двигатель загрузки и раскрутка двигателя имеют совсем другой ток потребления в цепи.,

Цитата:

---

Сообщение от TukiTuk

В итоге нашел трещину.

---

Такие микротрещины не просто найти,но радует то,что это удалось: найти этот косяк.,

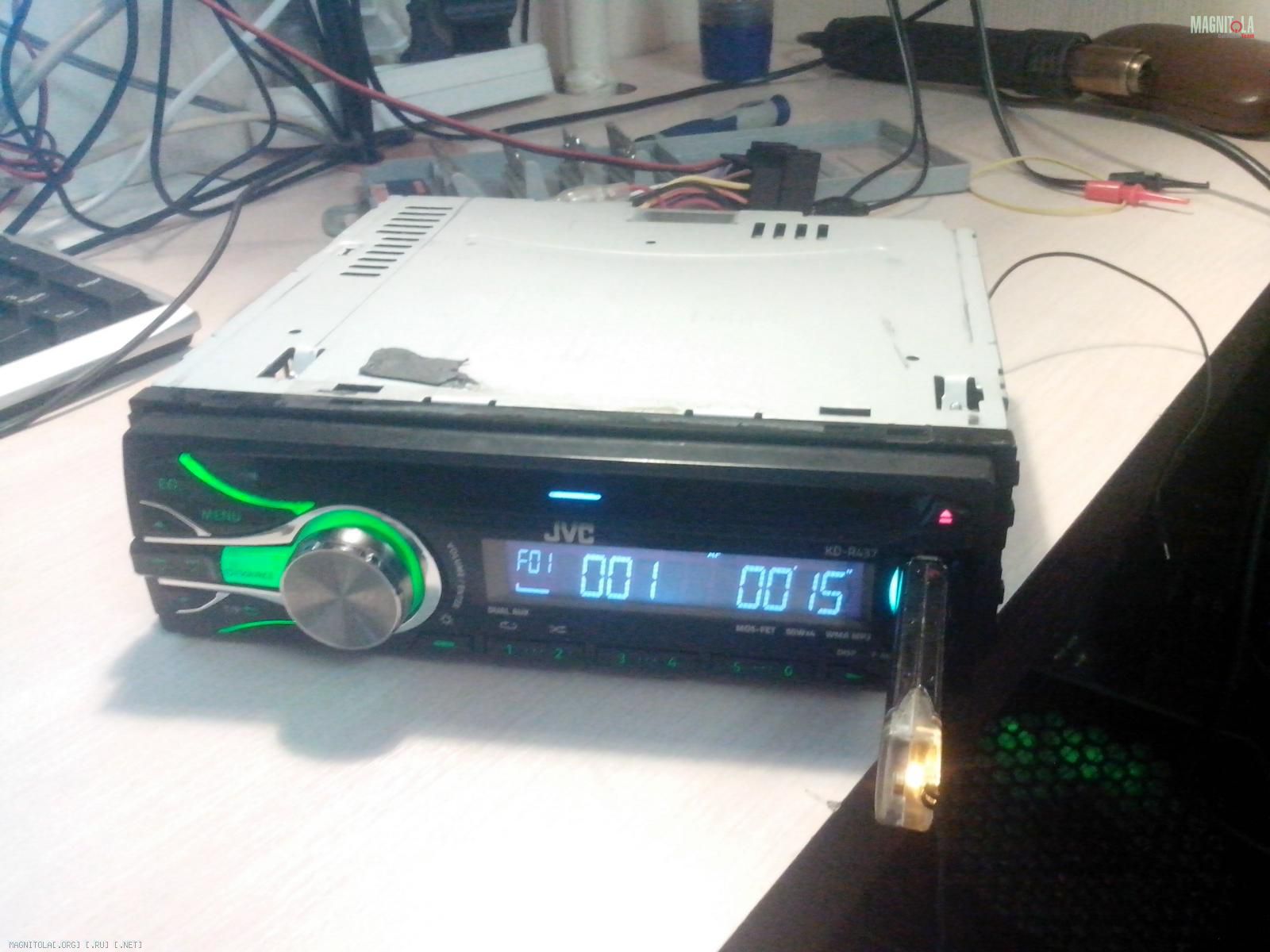

Проверил от БП помощьнее. Всё работает. Спасибо форуму. Тему можно закрывать.
