У этого шайтан-прибора два выхода 1А и 2А, зарЖал только огрызок 4s, 2-а устройства не подключал. Контроллера светится, но зарядка не идет. Я так понимаю дело в вытекшей емкости. Есть ли смысл чинить или проще на помойку? Если смысл есть то характеристики емкости должны быть именно такими как у вытекшей или можно больше/меньше(по высоте запас есть почти такой же как высота кондера.
лучше больше и по емкости и по вольтажу, или проще поставить такой же, но фирмовый а не китайщину
Емкость поменять конечно можно, но проблема скорее всего не в ней, а в микросхеме (судя по деталям на плате: DC-DC преобразователь). Проверить "по-быстрому" можно следующим образом: подключить вольтметр к местам пайки вздувшегося конденсатора если там есть напряжение (около 5 вольт) меняем только емкость если нет, то замена емкости ничего не даст. Увеличивать напряжение емкости не вижу смысла ( если только не исходя из "редкости" номинала 10вольт, на 16вольт найти будет проще). Также нет смысла увеличивать емкость свыше 1000 мкф. Микросхема DC-DC должна стоить тоже недорого, в районе 50 рублей. Если надумаете ремонтировать могу более подробно описать процесс.
Так вот я и думаю, может проще купить хорошую зарядку, хотя какие гарантии что в ней не такаяже кака будет спрятана)))
Из недорогих,ничего не могу плохого сказать за продукцию фирмы Robiton.
Всё что покупал ихнего-всё фунциклирует. Зарядка (с функциями разряда и поддержки аккумов в полностью боевом состоянии) для двух пальчиковых пар ,к примеру,уже лет восемь пашет,что в ней больше всего нравится,имела внешний бп 220->12v,Собрал к ней хвост в прикуриватель-стала ещё и автомобильной.
А ссыль?Цитата:
Сообщение от chu0037
г.Орёл,Наугорское шоссе,д.5 магазин ''ALEX''. :).
Я все подобные штуки только там беру.
Ну,глянуть на них тоже можно-
Я вот сижу думаю:"давненько я в Орле не был... А сгоняю ка я за зарядкой" В-)Цитата:
Сообщение от chu0037
шутка. Спасибо.
:)
Андрей,но если всё же решишь , сигнализируй - если не обуешь логана в "цэшку",то проведу по городу до магазина той дорогой ,где меньше всего ям.
Не видно,что она потекла и вышла из строя - микросхема скорее всего неисправна.Обычно на ней регулируемый стабилизатор тока собирается и используется ШИМ(дроссель не зря стоит).Да и где резисторы,которые задают нужное напряжение?-на фото этого не наблюдаю.,Цитата:
Сообщение от mohov_a

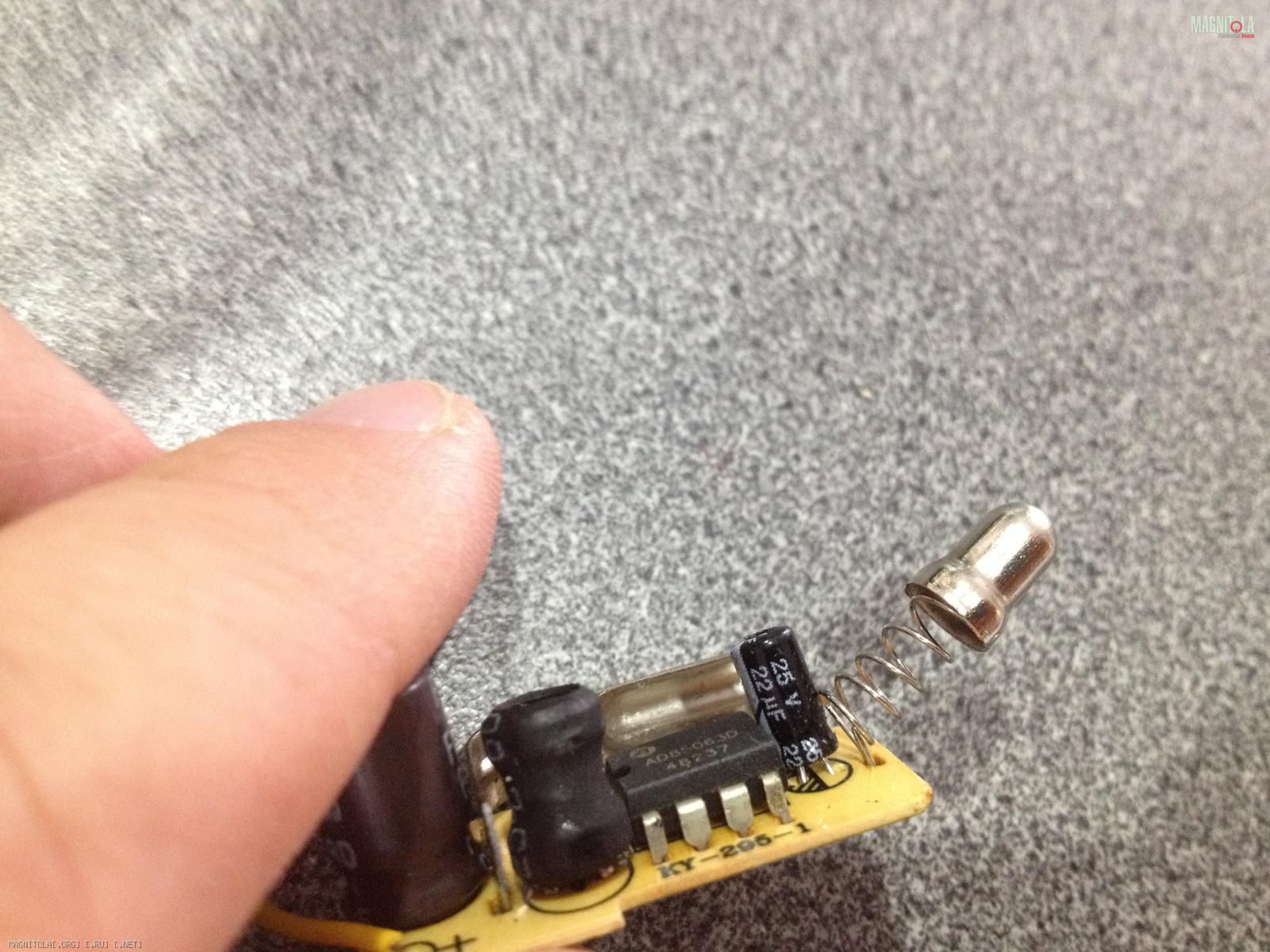

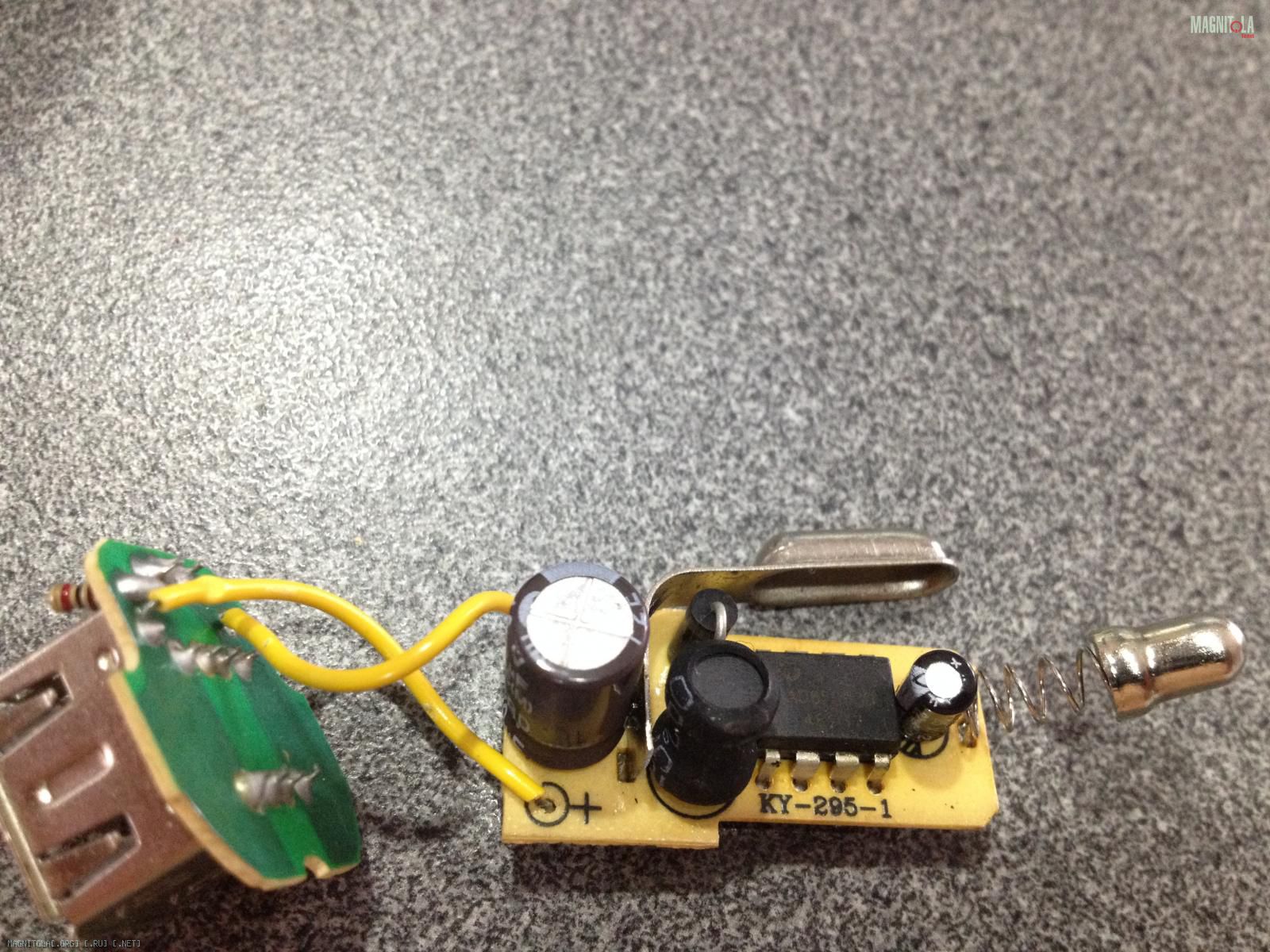

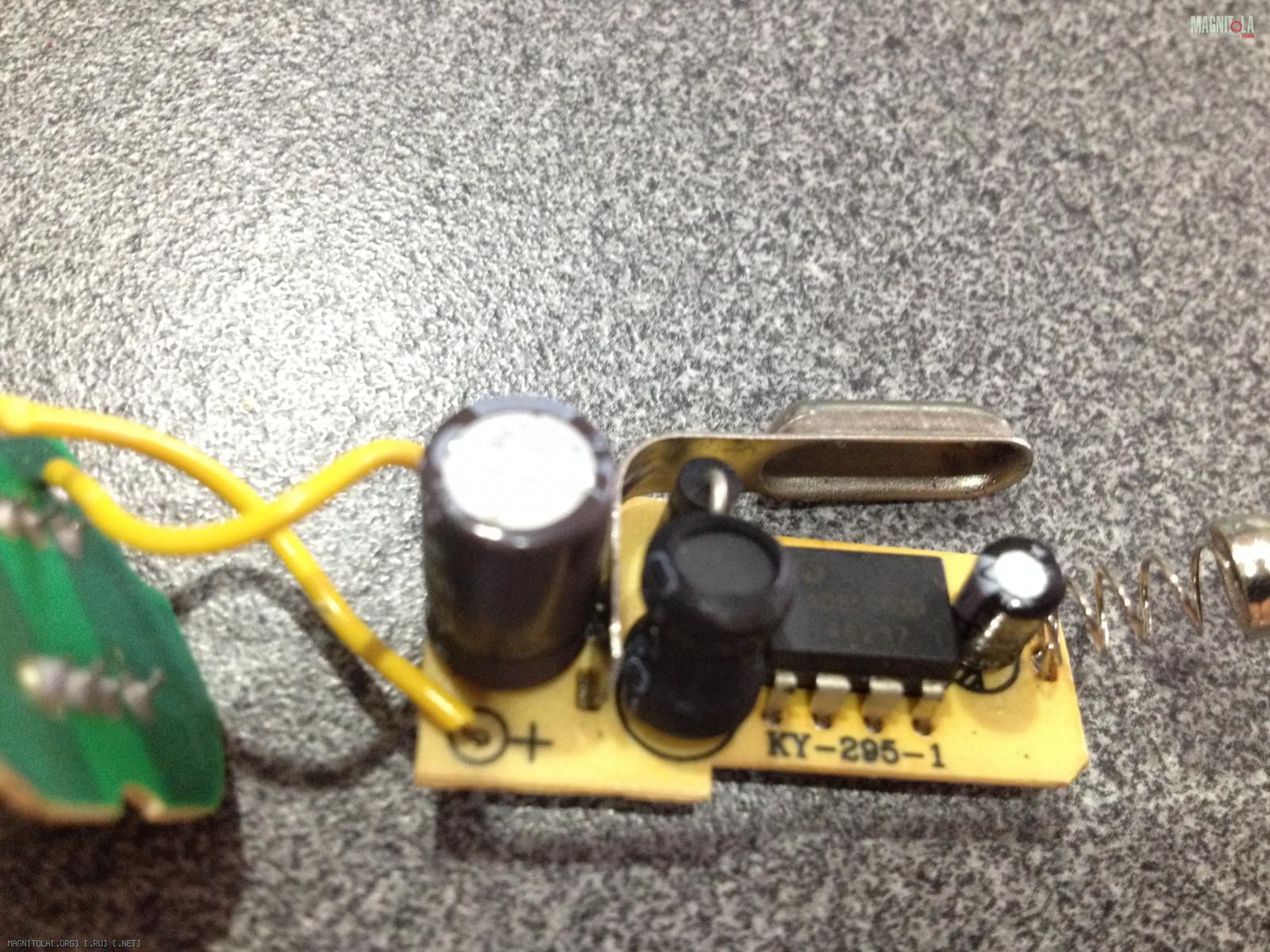

ХЗ я ни чего с платы не удалял, на 2-м и 3-м фото прекрасно видно.Цитата:
Сообщение от gena60

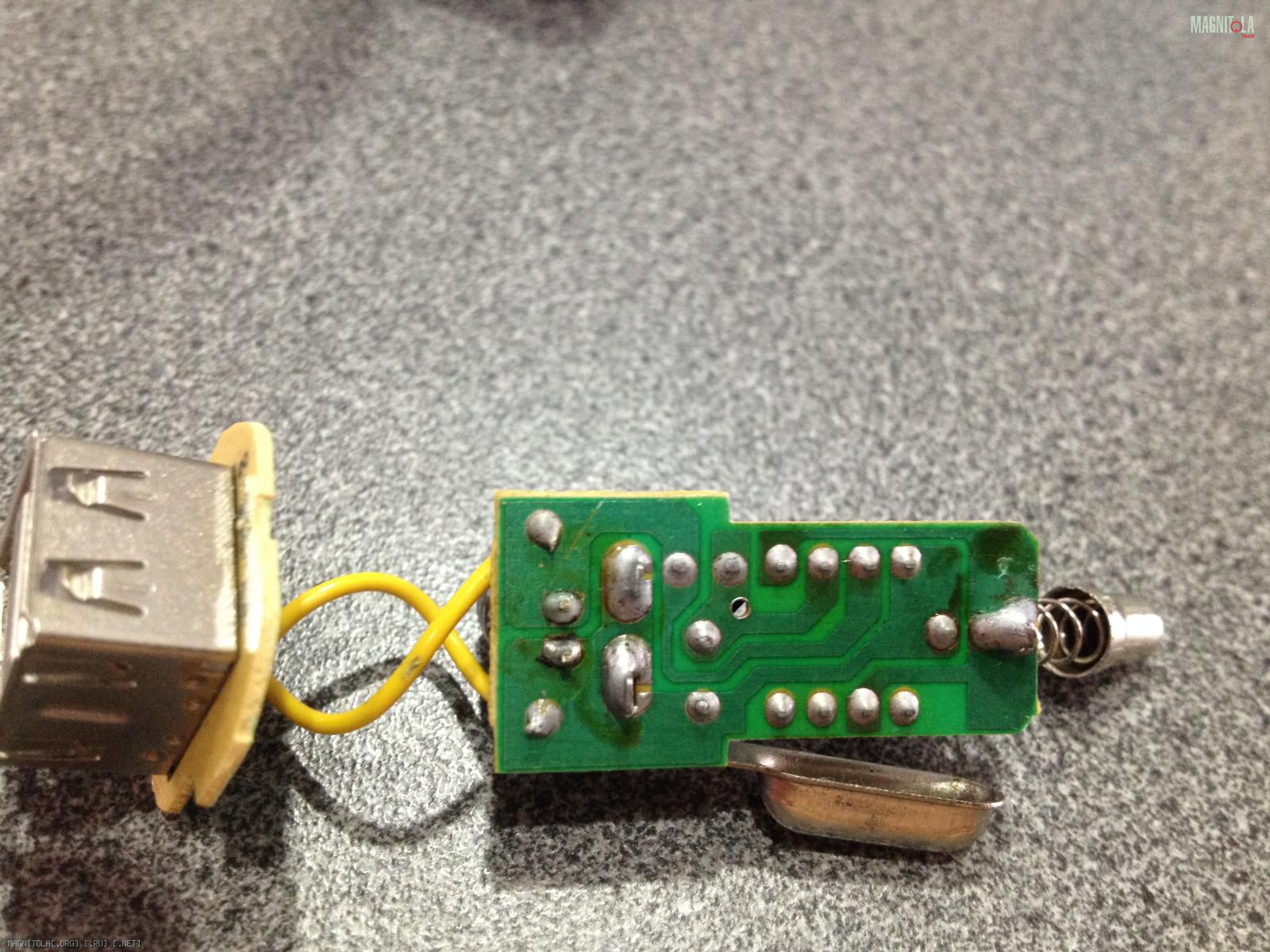

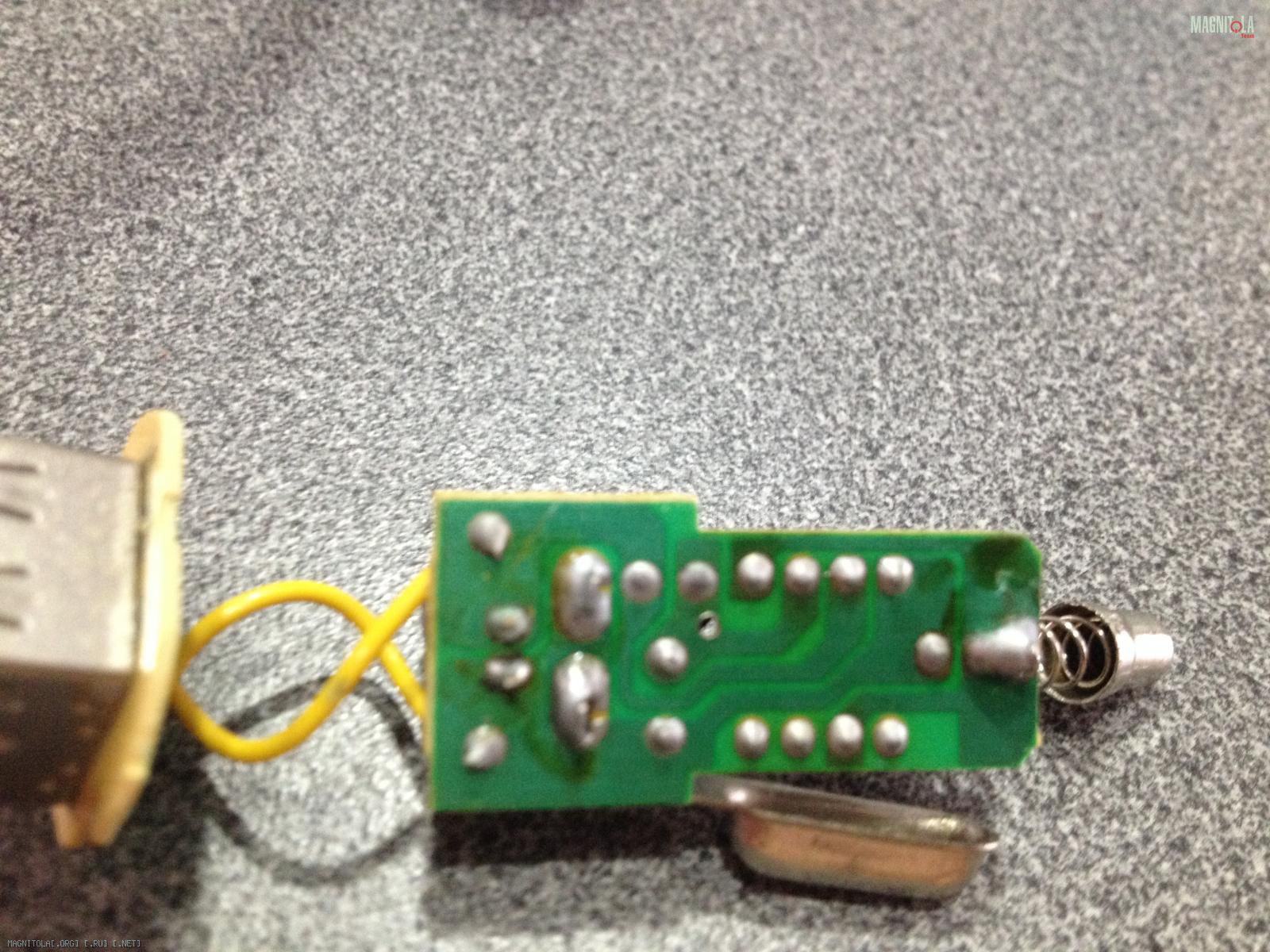

Я не об этом - нет фото обратной стороны печатной платы,на которой микросхема стоит.,Цитата:
Сообщение от mohov_a
там кроме дорожек нет ни чего.Цитата:
Сообщение от gena60
Емкость поменял, зарядка не идёт, больше китаезовский фуфел НЕКУРЛЮ!!!
Вложение 948070
Для смартов и планшетов напруга непосредственно у потребителя желательна в районе 5.2в , на самом изделии примерно 5.35-37в так как длинна провода не компенсируется,( знакома ситуация что от компа где ровно 5в почти, зарядка вялая а то и вообще не желает).
Так и я об этом ,поскольку нет в этой схеме грамотного решения.,есличоЦитата:
Сообщение от mohov_a
Да чинить- проще новую купить...http://gal-tm.ru/catalog/production/...g/gal_uc_2207/ У меня такая нормально пашет...Собаки- часто завышают предельный ток-на коробке2, на самом 1,5... Там какая микра?
---------- Сообщение добавлено 19.02.2016 в 10:53 ----------
В салонах МТС продают на 3 юсб и 4 а-600р... Не реклама.
Я себе в машину вообще стабилизатор L7805cv поставил, получилось ровно 5 вольт на выходе микросхемы, заряжает долго. Стоит ли на полвольта поднять напряжение? С телефоном ничего не случится?
Вложение 950864 есть такая на 3а, показывает напряжение бортовой сети, силу тока заряжаемого девайса и температуру в салоне
В сети или в нашей деревне можно купить? Ценник наверное как у одноразового смартфона.Цитата:
Сообщение от жорик 61
mohov_a, может отремонтируем, осталось поменять одну (максимум две детали)...
Знать бы какие...Цитата:
Сообщение от Витт
Микросхема и диод, проблема конечно, в микросхеме, диод на всякий случай. Там еще катушка (дроссель) на плате есть, но они выходят из строя крайне редко. Микросхема должна стоить рублей 70, и диод максимум 15, так что думаю ремонтировать вполне целесообразно.
+1!Цитата:
Сообщение от Витт
всё что нужно сделать, если по простому :), чтоб точно приговорить микросхему ШИМ контроллера, то это прозвонить диод и выходной дроссель, ну и пайки проверить внимательно. если живые, то микросхему тупо заменить.
99% всех зарядок сделаны по типовой схеме, на одной типовой микросхеме ШИМ контроллера с выходным током до 1А, т.е. без дополнительного выходного силового транзистора, соответственно все заявки типа у нас зарядка 1,5А, на 2А на два выхода ЮСБ на три на четыре ))), это всё в основной своей массе инсинуации ))), т.е. нипалово........
mohov_a, проверь то что я написал, ну и маркировку этой микрухи спиши и тут в теме напиши, я посылку ещё не заклелил, посмотрю если есть такие то кину в посылку.

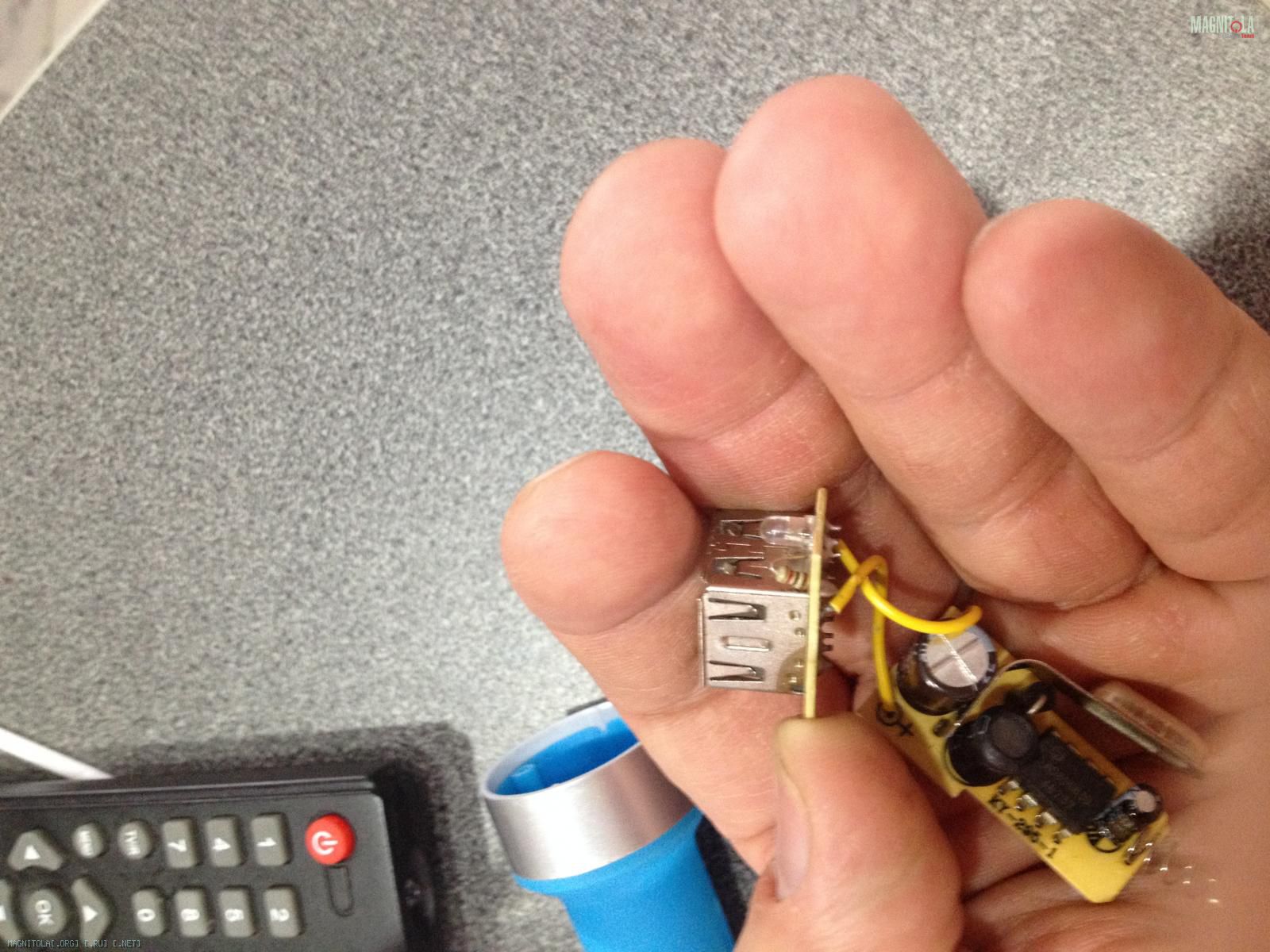

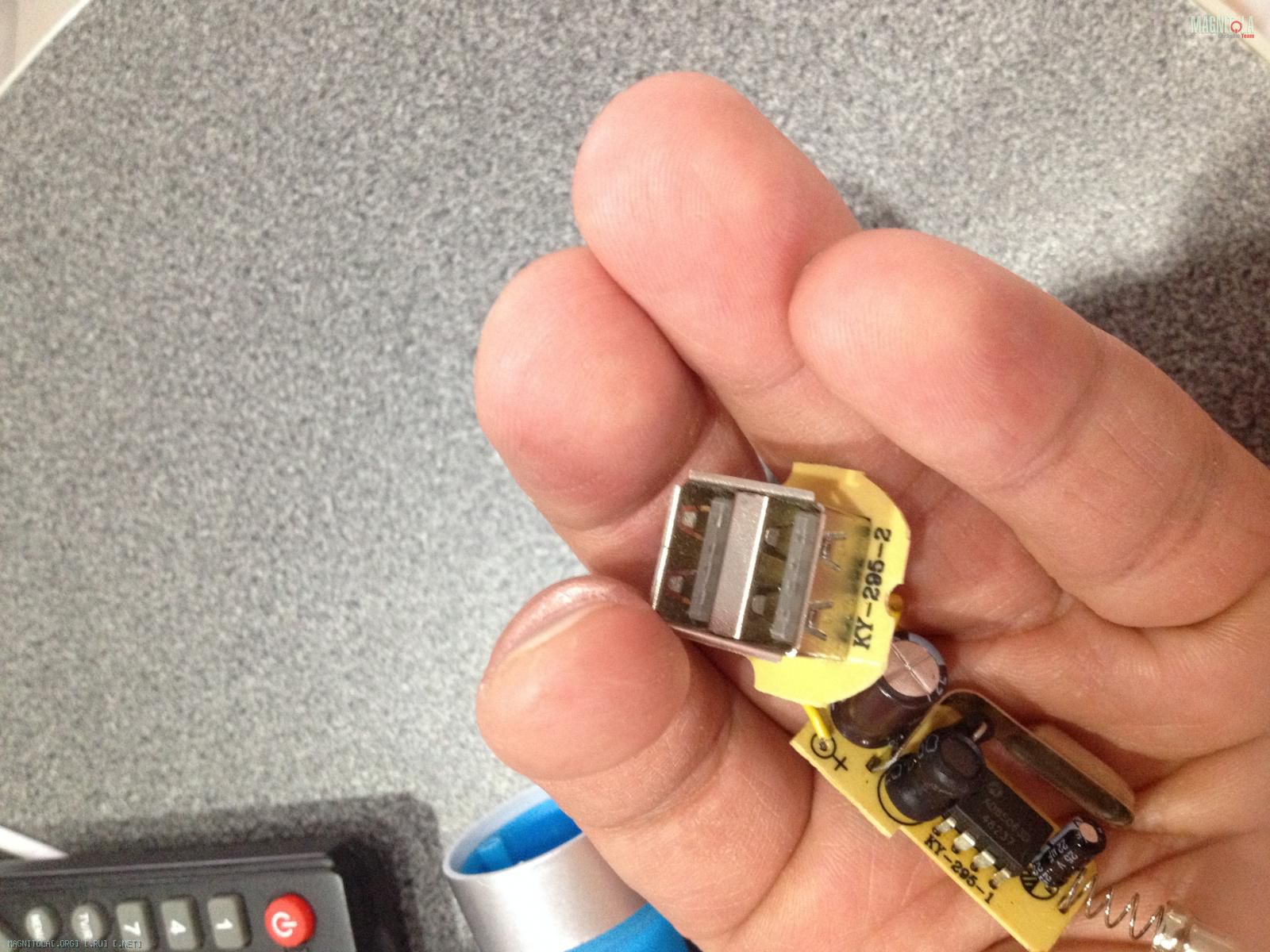

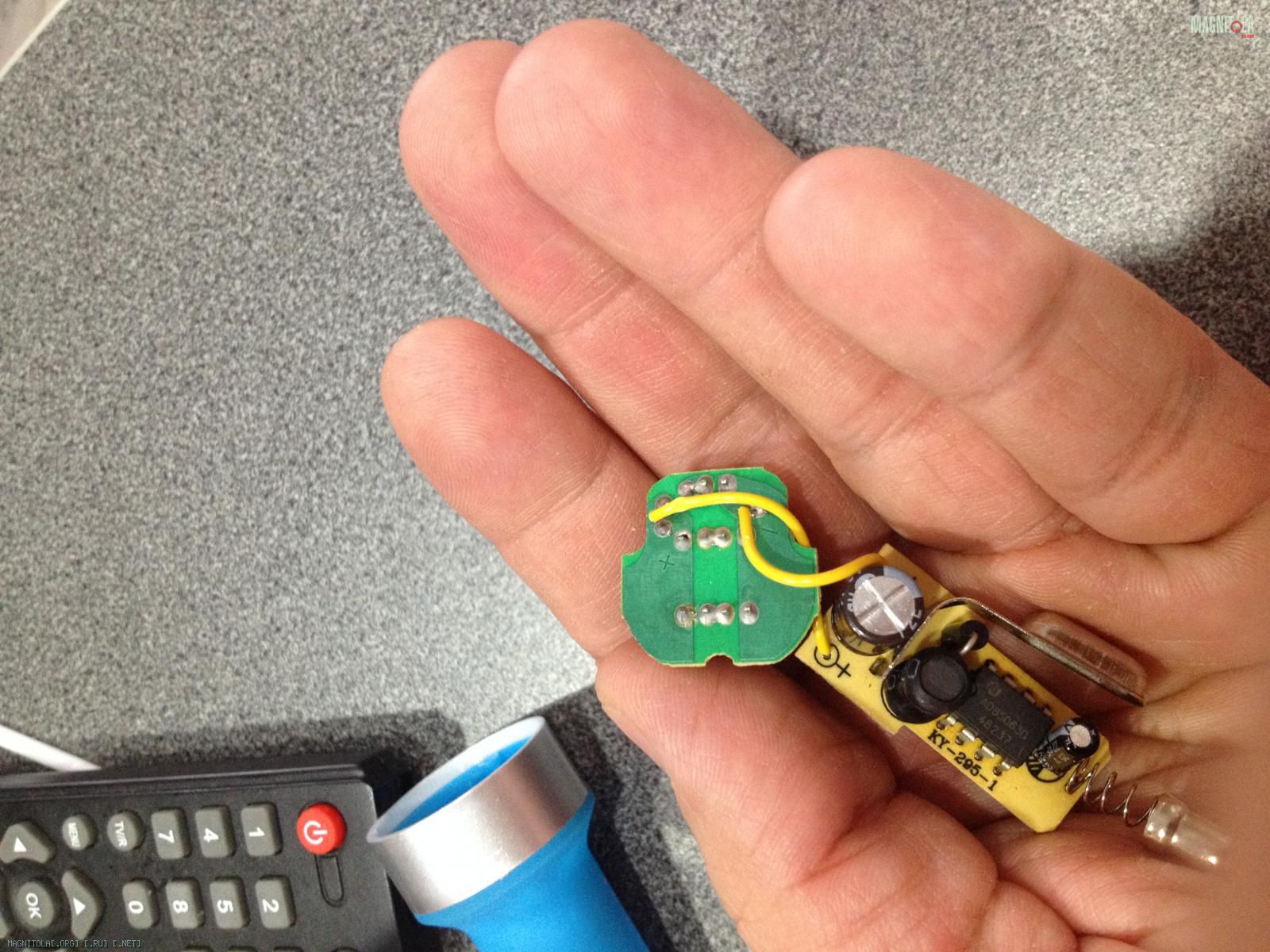

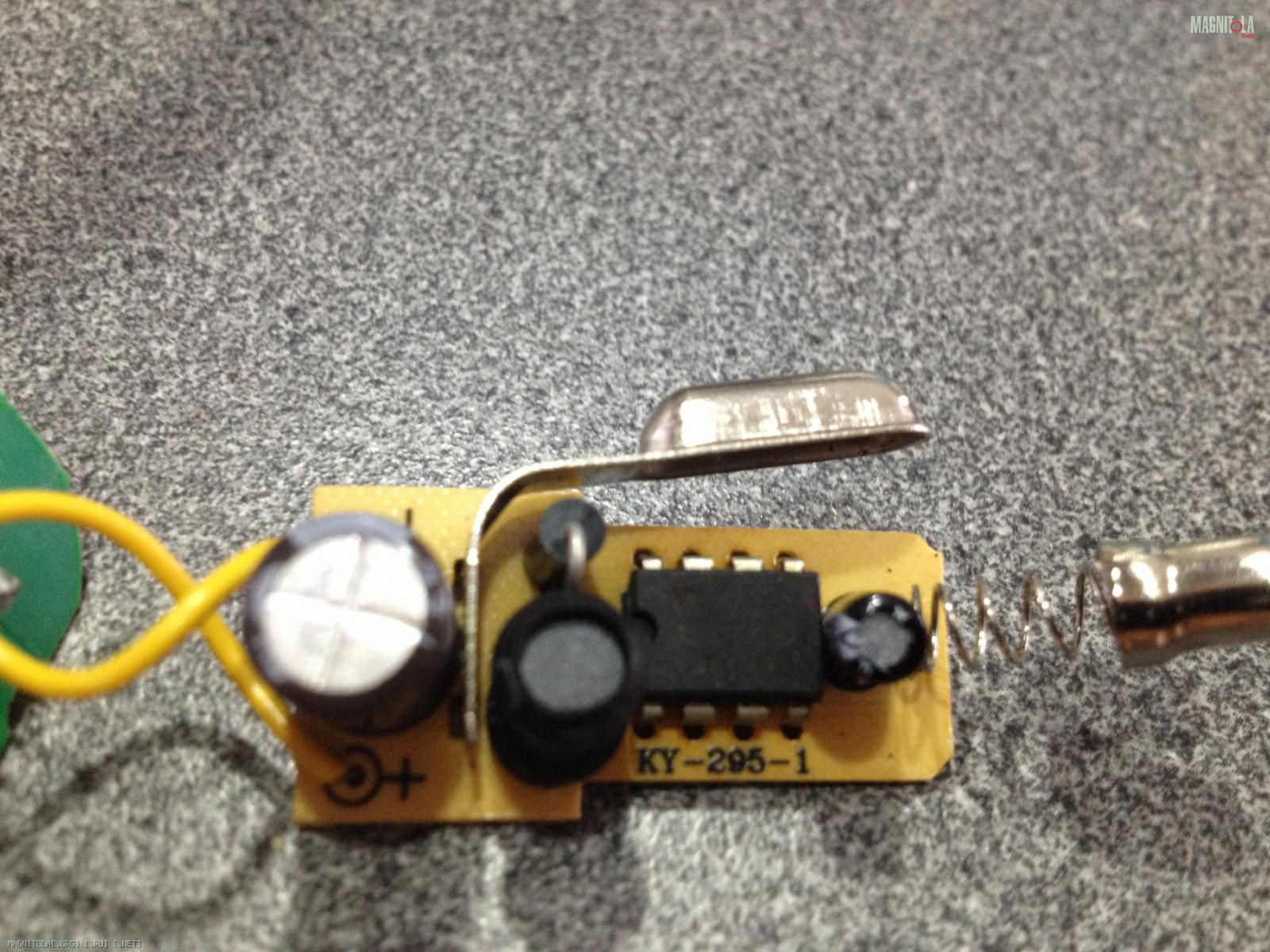

На маленьком серном боченке написано sr 260 ниже 11с кажется так.
это диод.Цитата:
Сообщение от mohov_a

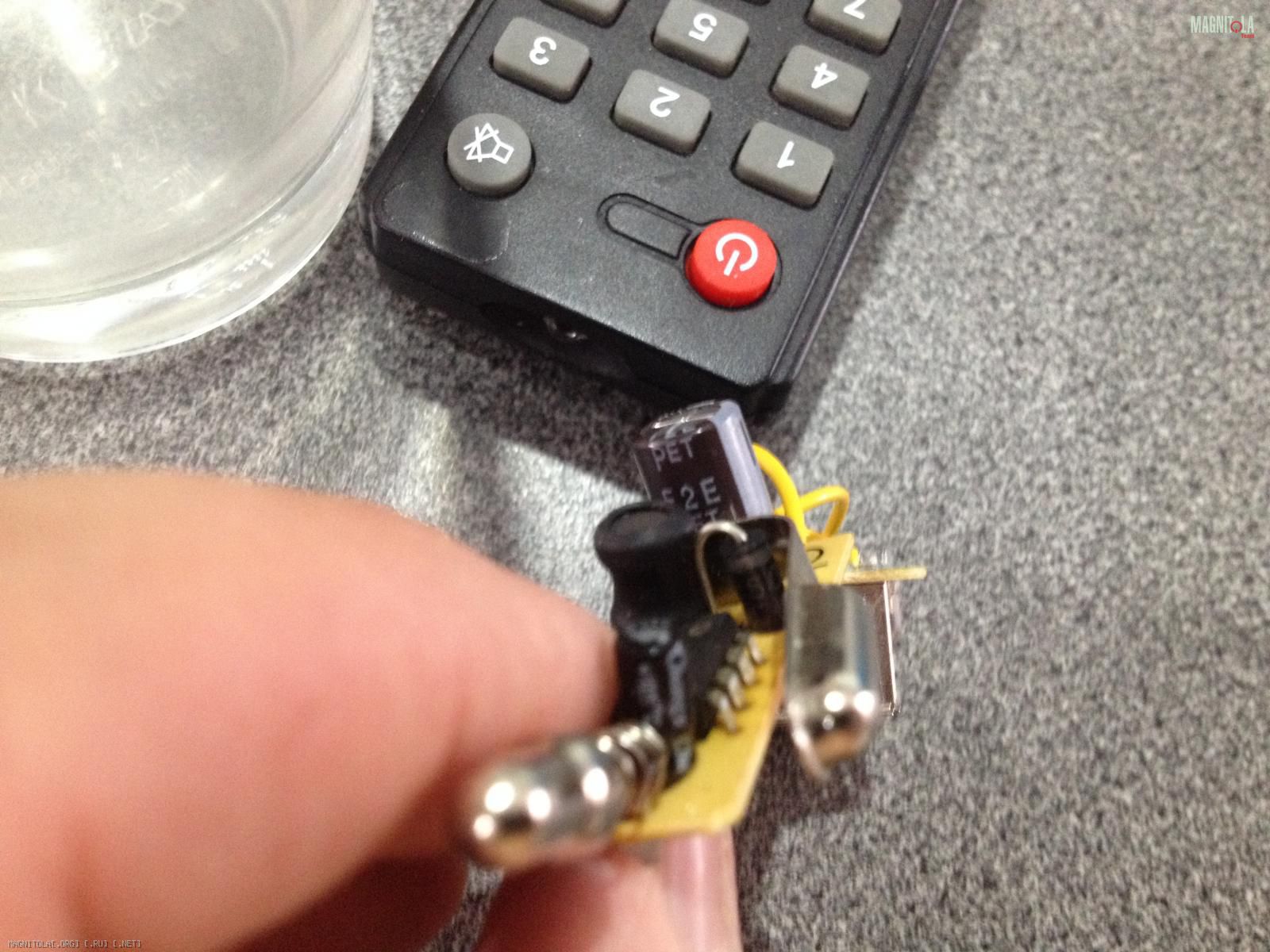

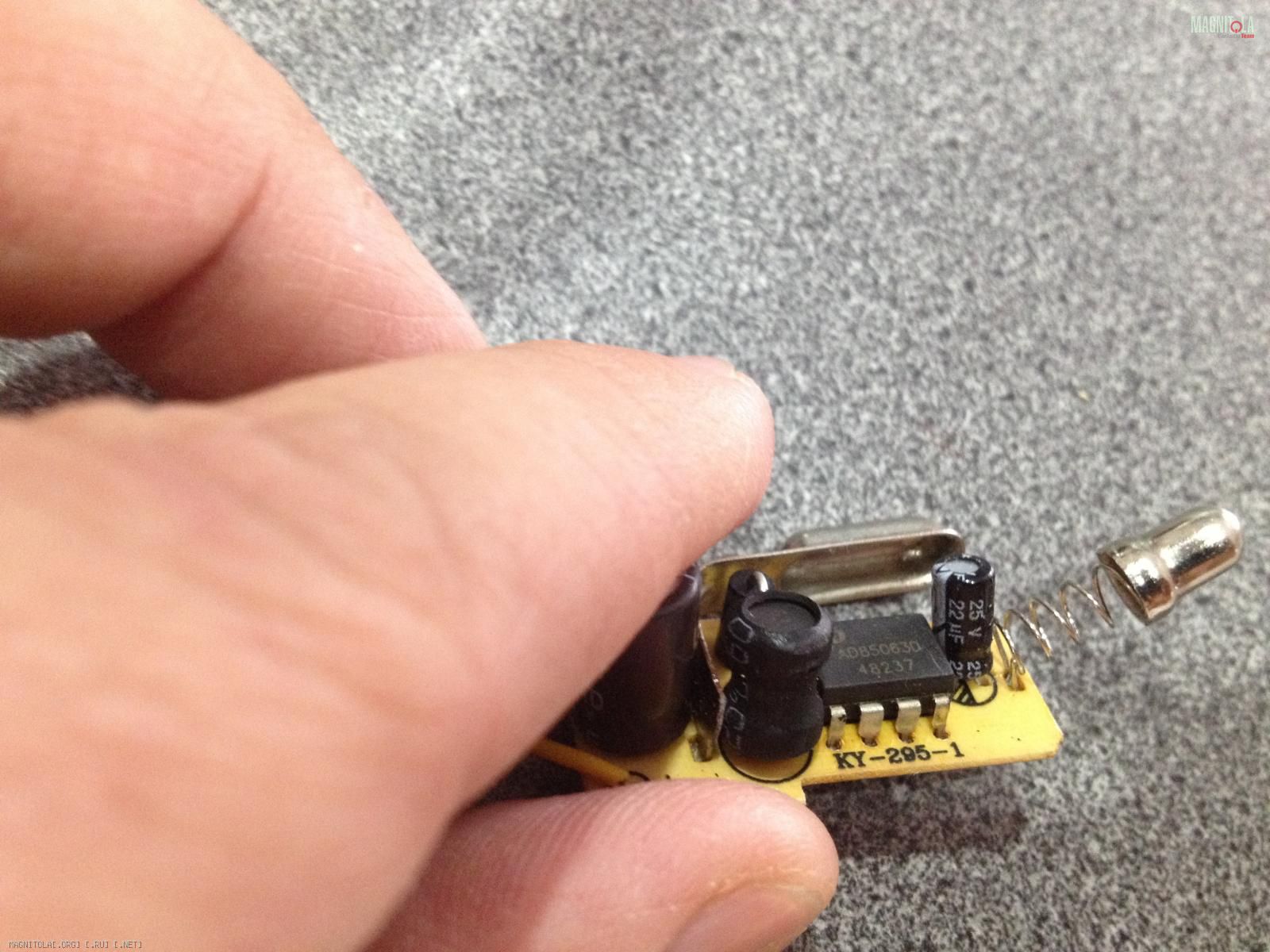

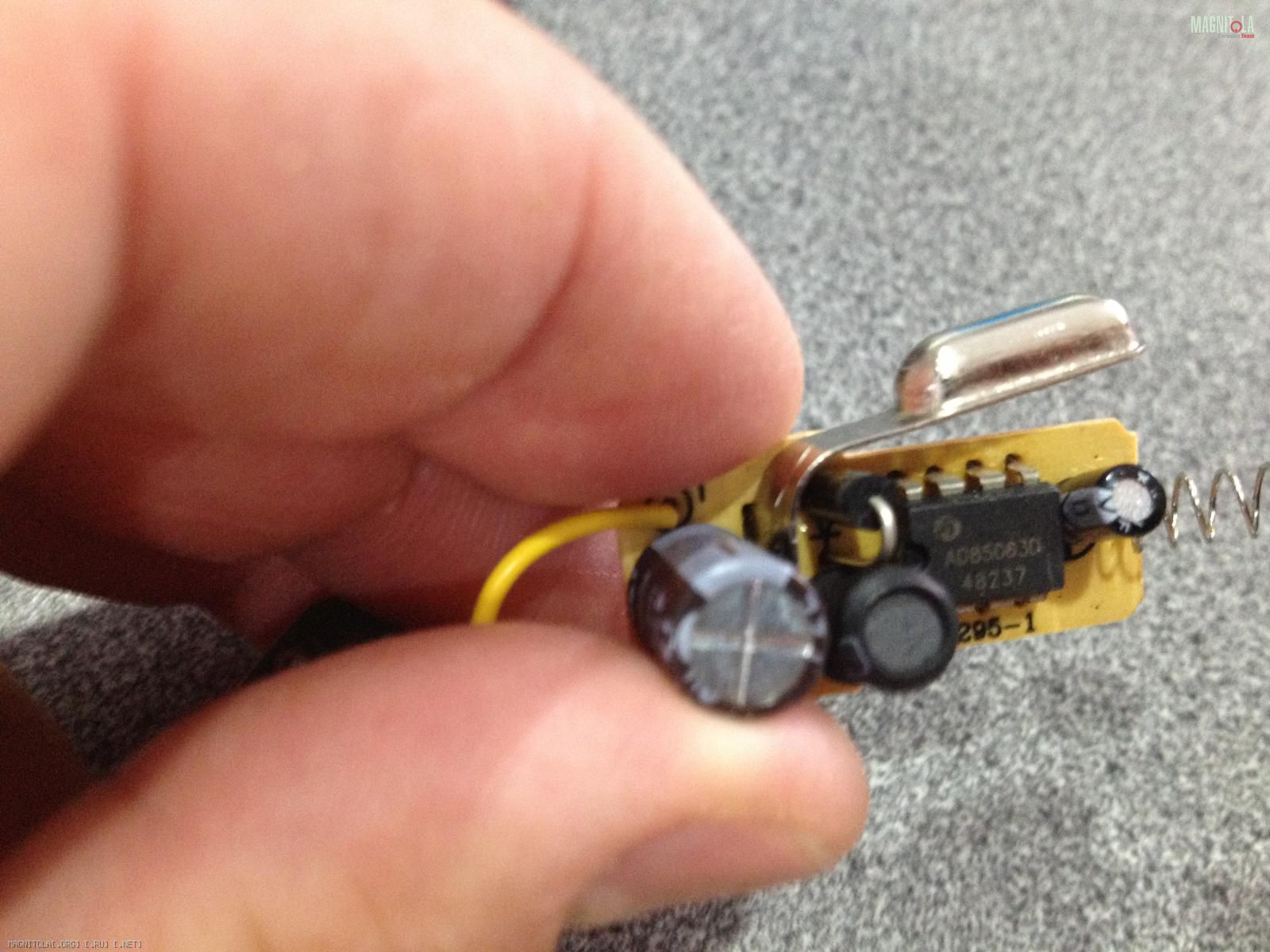

ad85063d это китайский шим контроллер, по сути их китайское извращение над классическим универсальным ШИМ контроллером MC34063 с задачей унифицировать именно под зарядки +5в т.е. упростить сократив навесные управляющие элементы........
такого у меня нет.
Я её восстановливать не буду, возьму только юсб. Скажите что купить и в какой последовательности спаять, схему спячу под панель, юсб врежу в заглушку Египет кондера
у меня в машине лежит зарядка, лежит уже года как три, ни разу так и не востребовалась ))), закину её тебе в посылку ))).
Ну дядя Фёдор человечище! Спасибо. Так и не попрактикуюсь в кружке радиолюбителя))) хотя времени на это совсем нет...Цитата:
Сообщение от FFZ
Ну, как я понял- этот АД85063- что-то типа типового- дешевого. универсального и весьма надежного МС34063, только на фиксированные 5в и с индикацией. И при этом хуже ее- максимальный ток 1,2А против 1,5А у 34063- 1А она держит уверенно. Да и не скажу , что совсем задарма стоит- на Али она по 82 р в партии по 10шт... ( зарядку на 34063 я 2 недели назад купил в Руси за 59 р:whistle2: )
Вообще- на чем только эти зарядки не делают- мне попадался даже на 1А на..TL494- та зарядка была набита деталями, как вобла икрой... До 1А Мс 34063 стандарт, можно взять любую автозарядку, стандарт к мобильникам 350 мА, для большего тока надо будет поменять токограничительный резистор и , скорее всего- дроссель- даташит в помощь, там при достижении определенного тока падение на резюке переводит ШИМ в режим ограничения тока, посему сжечь его непросто.Телефон зарядить вообще не проблема- а вот планшеты требуют порядка 2А- тут она уже не годится. Я, к примеру. видел на XL2003- это примерно то же, но с иной поножовщиной и до 3А...
обе микросхемы выдают ток в 1 А 5В при питании от 12в , в корпусе дип8 , если корпус меньше . то и ток ниже. верно лишь то , что АД заточена на 5В, и полагаю , что не может работать в схемах повышения.,
При большем токе просто используют дополнительно наружный ключ помощьнее , конечно разнообразие и качество мелкосхем очень велико . есть из чего выбирать.
купил две китайских зарядки в разное время за 200 руб и за 65 руб, одна тянет нагрузку (200) другая (65) нет. Внутри у обоих примерно одно и тоже как на фото. Однако у хреновой дроссель субъективно тоньше проводом намотан и диод Шоттки на 1А, а не на 2А. Измерил индуктивность 200 мкГн, сердечник штырь. Заменил дроссель на дроссель от вышедшей из строя энергосберегающей лампы на тороидальном сердечнике который намотан проводом существенно толще. Ничего не перематывал, было 10 витков 190 мкГн, только две лишние обмотки по пару витков каждая удалил. Диода на 2А не было в наличии - оставил как есть, но к электролитам подпаял блокировочные smd снизу для долговечности. Результат 200=65 !Цитата:
