нужна помощь с усилителем adagio BST150.4
Добрый вечер, подскажите пожалуйста, усилитель запускается но звука нет и греются очень сильно два резистора (они отмечены стрелками), схема может у кого есть? Может кто подскажет что нужно проверить какие транзисторы? Раздались три щелчка и полная тишина.
-
Re: нужна помощь с усилителем adagio BST150.4
А красный светодиод аварии не светится?
Два резистора, что греются, так и должны греться. Это питание операционников, если я ничего не путаю.
Для начала проведите измерения основных напряжений. Сделать это можно следующим образом:
Найдите общие клеммы для всех каналов - это будет земля для усилителя. Относительно земли измерьте напряжения на всех 4-х ножках резисторов, что греются.
Напряжения примерно должны быть следующими: -28, +28, -15, +15.
И измерьте, есть ли на выходах усилителя постоянное напряжение.
-
Вложений: 1
Re: нужна помощь с усилителем adagio BST150.4
Подскажите греются они очень сильно пальцем не дотронешься, я его дома сейчас подключил, 12 вольт подал ему и 8 ампер. Горит только велючено свтодиод. По поводу Общие клемы не совсем понял? И где померить напряжение на выходе? Поясните пожалуйста
---------- Сообщение добавлено 30.03.2016 в 19:27 ----------
замерил напряжение на ножках резистора на одном 15 33,6 на другом 33,6 15
---------- Сообщение добавлено 30.03.2016 в 19:28 ----------
подскажите как померить постоянное напряжение на выходах усилителя?
---------- Сообщение добавлено 30.03.2016 в 19:31 ----------
low battery загорается и тухнет сразу при влючение выключении усилителя на доли секунды потом горит только диод включено (Забыл рассписать)
---------- Сообщение добавлено 30.03.2016 в 19:36 ----------
замерил напряжение на выходах усилителя (я так понял это туда куда подключаются динамики) там по нулям милли вольт показывают
-
Re: нужна помощь с усилителем adagio BST150.4
:search::search:ну что кто ни будь поможет люди добрые?
-
Re: нужна помощь с усилителем adagio BST150.4
Боюсь больше ни чем не поможешь. Напряжения нормальные. Причин может быть миллион. Нужно чтобы аппарат смотрел специалист.
-
Re: нужна помощь с усилителем adagio BST150.4
У подобных по технологическому решению усилителей, плата двухстороння, но без металлизации отверстий, отсюда и болячки... если дружите с паяльником, то снимайте плату и пропаивайте все и вся без раздумий... с одной и второй стороны... только не наделайте соплей))) в 95% такая процедура помогает...
Пока не разобрали, стоит проверить работоспособность переключателей... тоже иногда бывают проблемы, но реже...
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
Lexx69
У подобных по технологическому решению усилителей, плата двухстороння, но без металлизации отверстий, отсюда и болячки... если дружите с паяльником, то снимайте плату и пропаивайте все и вся без раздумий... с одной и второй стороны... только не наделайте соплей))) в 95% такая процедура помогает...
Пока не разобрали, стоит проверить работоспособность переключателей... тоже иногда бывают проблемы, но реже...
какие именно переключатели проверять?
-
Re: нужна помощь с усилителем adagio BST150.4
HPF, LPF и 2-3-4 канала...
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
Lexx69
HPF, LPF и 2-3-4 канала...
Можно по подробнее? Кстати я нашел причину его негодования, было короткое замыкание на один из каналов потому что провода были перетерты и плюс канала коснулся кузова автомобиля, кстати это канал где подключен был саб, как проверить эти переключатели ? Что бы я проверил а потом приступил к пропайке всех дорожек на обратной стороне платы?
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
александрсмит
Кстати я нашел причину его негодования, было короткое замыкание на один из каналов потому что провода были перетерты и плюс канала коснулся кузова автомобиля,
тогда причины могут быть гораздо серьезнее... и переключатели здесь явно не при чем...
Тогда проверяем транзисторы выходного каскада и раскачки ПН... Но полагаю, что познаний в ремонте у вас нет, поэтому целесообразнее отдать в ремонт...
-
Re: нужна помощь с усилителем adagio BST150.4
Транзисторы я могу проверить, в ремонте познания есть не большие, подскажите какие именно проверять их там 40-50 шт
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
Lexx69
Тогда проверяем транзисторы выходного каскада и раскачки ПН..
уже сказал...
-
Re: нужна помощь с усилителем adagio BST150.4
Подскажите а выпрямительные диоды тоже проверять?
---------- Сообщение добавлено 31.03.2016 в 12:19 ----------
Получается выпаивать надо 16 транзисторов на выходе 4 шт на канале, потом 8 транзисторов на пн и проверять их?
---------- Сообщение добавлено 31.03.2016 в 12:30 ----------
Даташит нашел на них теперь буду проверять
---------- Сообщение добавлено 31.03.2016 в 12:31 ----------
По поводу выпрямительных подскажите? Их тоже проверять ?
-
Re: нужна помощь с усилителем adagio BST150.4
Выпрямительные диоды в последнюю очередь... по опыту, горят редко... и не выпаивая не проверишь...
А транзисторы практически все проверяются на месте... КЗ или обрыв и так виден...
В первую очередь проверь в тех каналах, на которых было замыкание на кузов, затем мосфеты в ПН... ну и далее остальные...
---------- Сообщение добавлено 31.03.2016 в 12:56 ----------
Но, посмотрел... ранее мерил напряжение на вторичке, значит ПН скорее всего жив...
-
Re: нужна помощь с усилителем adagio BST150.4
Так проверил транзисторы на одном канале идут 2 шт 2sd998 и 2шт 2sb778. В 998 npn бэ эб значение от 70 до 72 ом, 778 pnp кб бк от 70 до 72 ом. Куда дальше смотреть ?
---------- Сообщение добавлено 31.03.2016 в 17:10 ----------
На пн стоят транзистор полевые их сейчас проверю
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
александрсмит
Так проверил транзисторы на одном канале идут 2 шт 2sd998 и 2шт 2sb778. В 998 npn бэ эб значение от 70 до 72 ом, 778 pnp кб бк от 70 до 72 ом. Куда дальше смотреть ?
если на всех одинаково, то живы...
Цитата:
Сообщение от
александрсмит
На пн стоят транзистор полевые их сейчас проверю
МОСФЕТы на плате можно проверить только на пробой, но этого достаточно... если между выводами нет КЗ то оставь... обрывы бывают крайне редко...
---------- Сообщение добавлено 31.03.2016 в 17:26 ----------
Короче, снимай плату и пропаивай с двух сторон... быстрее будет))) только потом не забудь промыть и проверить не оставил ли где соплей...
-
Re: нужна помощь с усилителем adagio BST150.4
Как проверить ключи в схеме просто тут емкости в схеме и не понятно что и как, ставлю на прозвон затвор + исток - потом минус не убираю ставлю плюс на сток, правильно?
---------- Сообщение добавлено 31.03.2016 в 17:54 ----------
На них проверил на кз сток исток и исток сток, все норм
---------- Сообщение добавлено 31.03.2016 в 18:03 ----------
Люди я зашел в тупик (
-
Re: нужна помощь с усилителем adagio BST150.4
Раз так, то снимай плату и пропаивай... как говорил ранее.
-
Re: нужна помощь с усилителем adagio BST150.4
Ок буду сейчас пропаивать сидеть
-
Re: нужна помощь с усилителем adagio BST150.4
Та пайка, которая есть со стороны деталей про ее тоже не забудь...
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
Lexx69
Та пайка, которая есть со стороны деталей про ее тоже не забудь...
Ок, спс
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
Lexx69
У подобных по технологическому решению усилителей, плата двухстороння, но без металлизации отверстий, отсюда и болячки... если дружите с паяльником, то снимайте плату и пропаивайте все и вся без раздумий... с одной и второй стороны... только не наделайте соплей
Это верно сказано,ведь схема та же самая как и у Calcell BST 150.4
Смотрите резисторы,которые находятся рядом с платой запуска БП.Возможно ошибка есть по вторичному питанию на TL494 и усилитель уходит в защиту(третье фото слева,где вертикально стоит плата,там их всего два и их видно отчётливо).,
-
Re: нужна помощь с усилителем adagio BST150.4
Пропаял завтра буду подключать все пробовать вроде питание горит акустика вся в машине, блин все равно смущают меня два резистора, которые греются они относятся кпитанию операционников. Так и есть что к ним не притронуться?
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
александрсмит
Так и есть что к ним не притронуться?
Это нормальное явление,можно не обращать на это пристального внимания.,
-
Re: нужна помощь с усилителем adagio BST150.4
А если вместо них поставить два других в последовательности что бы меньше грелись, рассеивание мощности лучше будет?
-
Вложений: 1
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
александрсмит
А если вместо них поставить два других в последовательности что бы меньше грелись, рассеивание мощности лучше будет?

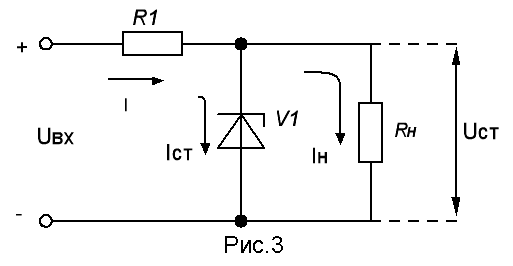

Можно поставить резистор с бОльшей мощностью,но сам смысл схемы стабилизатора напряжения такой:
Вложение 976918
-
Re: нужна помощь с усилителем adagio BST150.4
Парни все запустил , получается помогла пропайка обратной стороны платы, все работает! Всем огромное спасибо за советы и помощь! А так просили за ремонт 2000 руб
-
Re: нужна помощь с усилителем adagio BST150.4
Поздравляю, в таком конструктиве это самая частая проблема...
-
Re: нужна помощь с усилителем adagio BST150.4
александрсмит, С почином!!! Всегда радует законченный вариант в проблеме.,:wink3:
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
александрсмит
А так просили за ремонт 2000 руб
а это в каком контексте?
много? мало? падонки? что ты этим хотел выразить?
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
FFZ
а это в каком контексте?
много? мало? падонки? что ты этим хотел выразить?
Нет я не говорю что они такие сякие, это их заработная плата, кто то чинит и берет за это деньги я в другом соображаю и беру деньги так что все норм. Ни кого ни в чем не обвиняю и не говорю про таких людей плохого.
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
александрсмит
А если вместо них поставить два других в последовательности что бы меньше грелись, рассеивание мощности лучше будет?
Можно поставить два последовательно такого же размера (т.е. такой же мощности), температура каждого резистора упадет примерно в два раза. Сопротивление каждого из новых резисторов должно быть в два раз меньше имеющегося на данный момент. Т.е. в сумме получится тоже самое.
Или можно поставить два резистора параллельно. В этом случае сопротивление каждого резистора должно быть в два раза больше, чем споротивление имеющегося.
Рассеивание мощности будет такое же, но снизится температура, за счет увеличения площади резисторов.
-
Re: нужна помощь с усилителем adagio BST150.4
Друзья , нет ли у кого схемы на calcell bst 150.4 , нужна предварительная часть хотя бы , может кто рисовал ?
Ситуация следующая : при регулировке гейна 1-2 канала уходит в защиту . в первом канале звука нет . Выпаяв по одной ножке разделительных конденсаторов этих каналов выяснилось , что проблема в предварительной части первого канала . Подключал наушники к ножке разделительного конденсатора первого канала перед УМ и крутил гейн , что-то шуршит , шипит ,пропадает-появляется шорох , звука нет , при этом в защиту уже не уходит . Пробовал менять местами с потенциометром 3-4 канала , не помогло .
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
AleksE
Друзья , нет ли у кого схемы на calcell bst 150.4 , нужна предварительная часть хотя бы , может кто рисовал ?
Ситуация следующая : при регулировке гейна 1-2 канала уходит в защиту . в первом канале звука нет . Выпаяв по одной ножке разделительных конденсаторов этих каналов выяснилось , что проблема в предварительной части первого канала . Подключал наушники к ножке разделительного конденсатора первого канала перед УМ и крутил гейн , что-то шуршит , шипит ,пропадает-появляется шорох , звука нет , при этом в защиту уже не уходит . Пробовал менять местами с потенциометром 3-4 канала , не помогло .
Она мало чем отличается от пятиканальника выложенного здесь http://magnitola.org/sovety-po-avtoz...t-150-5-a.html
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
Lexx69
Спасибо за отклик , но по ссылке схемы не нашёл .
В общем взял я наушники , подключенные через конденсатор , один конец на землю , вторым пошёл от входа RCA . сигнал входит в счетверённый ОУ JRC4741d , но в первом канале из него не выходит . Поскольку там два счетверенных ОУ , вместо входной впаял вторую . За что отвечала вторая не знаю , наверное на ней был организован балансный вход . Теперь все каналы поют , но надо , чтобы все функции усилителя работали .
Есть у меня TL074 . Скажите , пожалуйста , можно её вместо JRC4741d без изменения обвязки поставить ?
И ещё соотношение резисторного делителя по плюс минус 15 вольт разное : по плюсу 270 ом и 2.5КОМ , по минусу 270 и 5.6 КОМ . Видимо кто-то ковырял уже . Как правильно должно быть ?
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
AleksE
можно её вместо JRC4741d без изменения обвязки поставить ?
Здесь логика простая:расположение выводов смотрится по даташит в совпадении,а дальше уже по быстродействию смотрится.Особых проблем не должно быть,спросите у FFZ, он точно ответит на этот вопрос....
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
kkoly777
Здесь логика простая:расположение выводов смотрится по даташит в совпадении,а дальше уже по быстродействию смотрится.Особых проблем не должно быть,спросите у FFZ, он точно ответит на этот вопрос....
это понятно . Пины у всех одинаковы . В даташиты-то я посмотрел , у одного вход на полевиках , у другого на биполярах , и скорость нарастания сигнала разная , только вопрос всё равно остаётся открытым ..)))
Не хочется по пустякам беспокоить FFZ , если найдёт время и желание , думаю , ответит в теме. и другим узнать полезно будет .
-
Re: нужна помощь с усилителем adagio BST150.4
Цитата:
Сообщение от
AleksE
Не хочется по пустякам беспокоить FFZ
Не утруждайте себя,а задать вопрос по теме нужно ему-он спец по этому делу,всем участникам будет полезно услышать его мнение в ответе.
-
Re: нужна помощь с усилителем adagio BST150.4
TL074 поставил вместо JRC4741d , работает без проблем .
