Неисправность в усилителе
Доброго вечера всем. Проблема в усилителе kick qs 160.4. Суть в следующем: пропадает звук на динамиках. Подключён от дистрибутеров плюс и минус. Напряжение на клеммах дистрибутеров 13.9в. То есть с питанием всё в порядке. Кабель кг 35мм2. Остальные два уся работают стабильно. Подключены от тех же дистрибутеров
. Межблочного тоже проверены. Какие могут быть причины?
Re: Неисправность в усилителе
Цитата:
Сообщение от
renatto
Какие могут быть причины?
Серия QS, по практике их сборки,требует тщательной пропайки печатной платы.В большей степени так всегда с этого и начинаю действия в ремонте,а если не помогает тогда глобальнее смотрю проблему.,
Re: Неисправность в усилителе
Как уже сказал Гена60, сначала мерим питание, но не на дистрибютора, а непосредственно на клеммах усилителя, если все ОК, то снимаем, разбираем, вооружаемся паяльником и пропаиваем всю плату... долго нудно и аккуратно... навешаем соплей, тогда действительно серьезно придется ремонтировать....
Да и еще, проверяем акустические провода и акустику... провода могут иметь обрывы или плохой контакт или замыкание на кузов, отчего усь может уходить в защиту.
Re: Неисправность в усилителе
Цитата:
Сообщение от
renatto
Проблема в усилителе kick qs 160.4. Суть в следующем: пропадает звук на динамиках.
А что при этом кажет индикация состояния на усилителе???
gena60, Lexx69, если я не ошибаюсь, то серия QS это стеклотекстолитовая двусторонняя печатная плата и SMD .......
Вложений: 8
Re: Неисправность в усилителе
Цитата:
Сообщение от
FFZ
если я не ошибаюсь, то серия QS это стеклотекстолитовая двусторонняя печатная плата и SMD .......

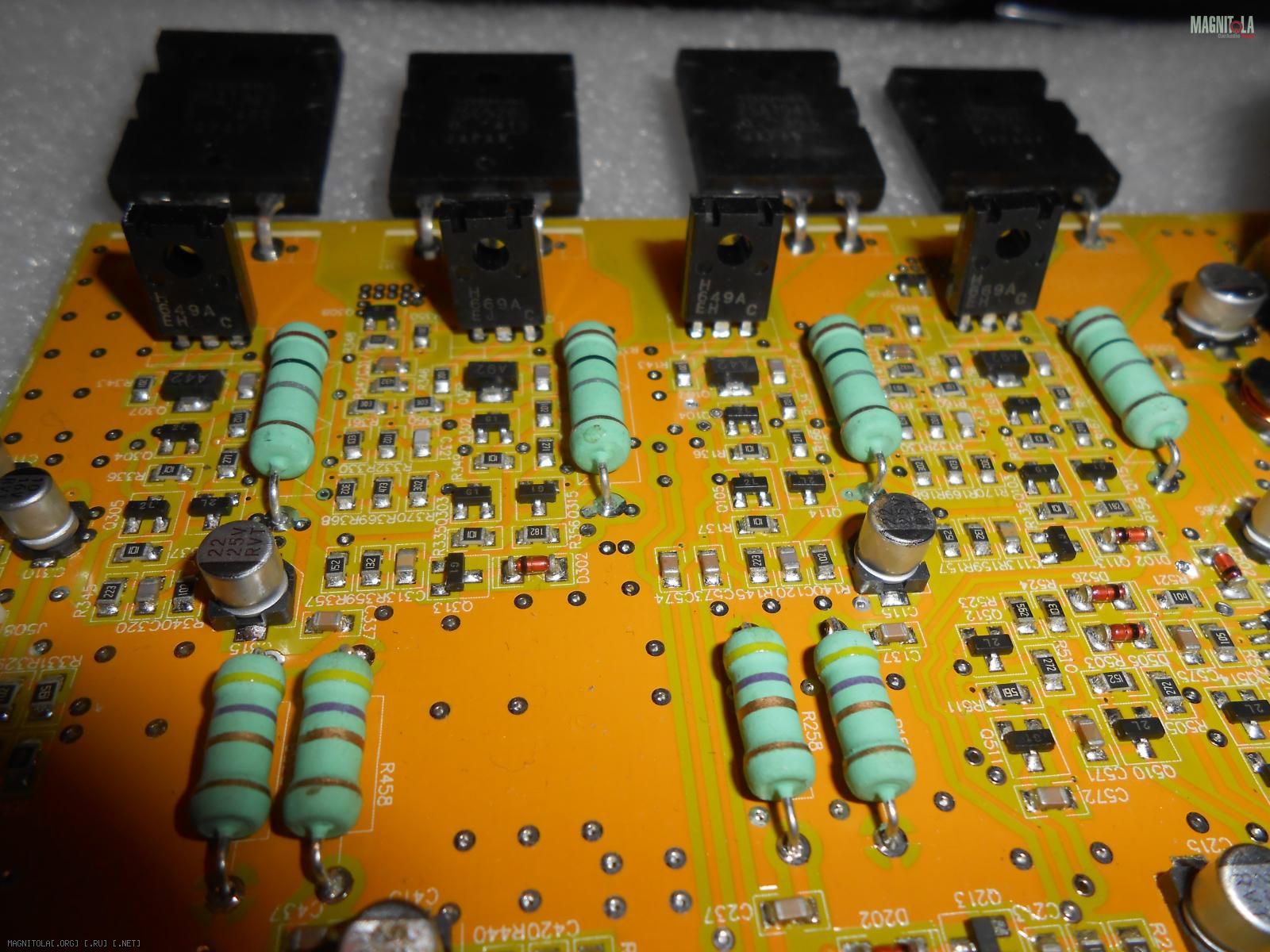

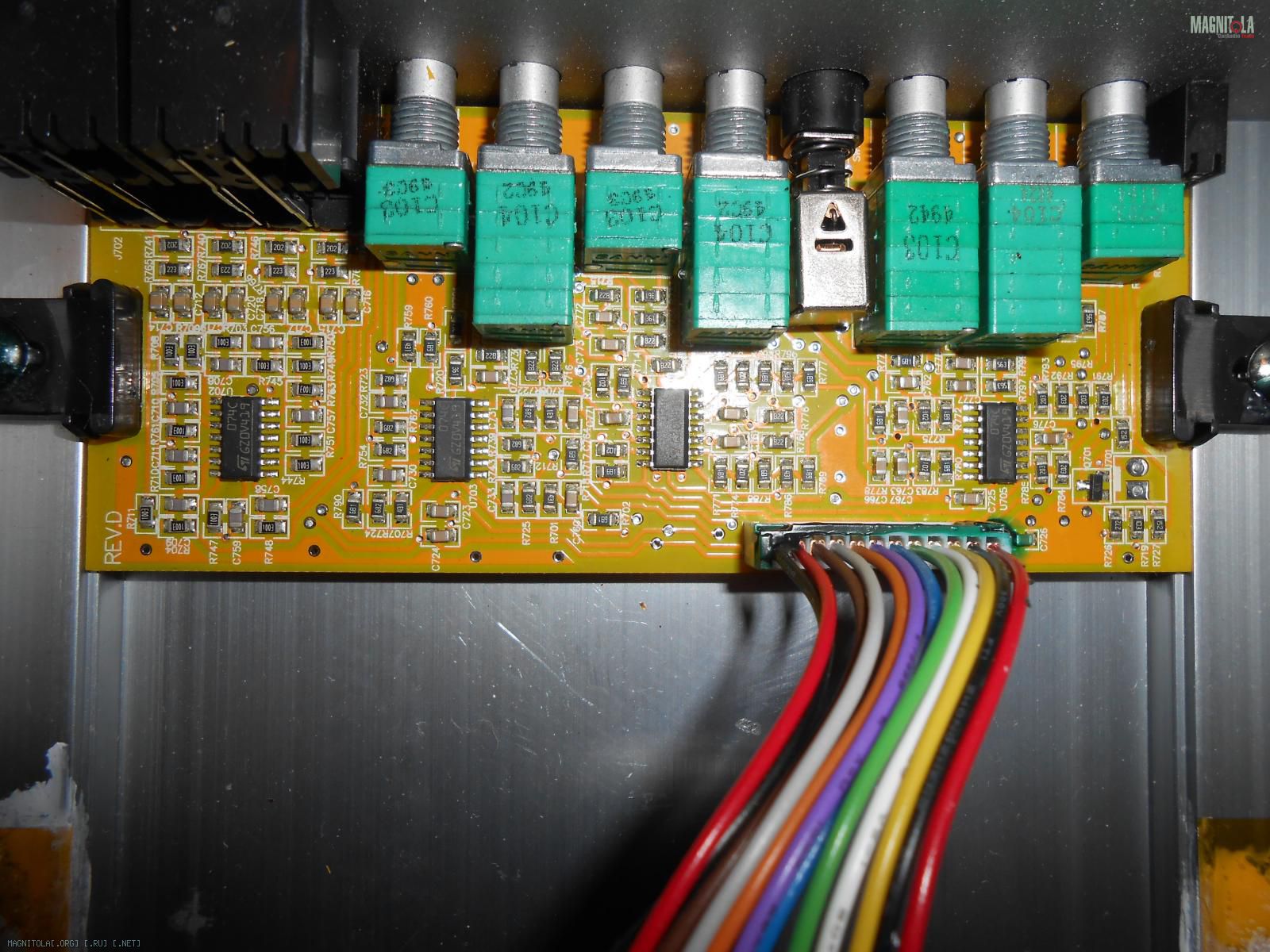

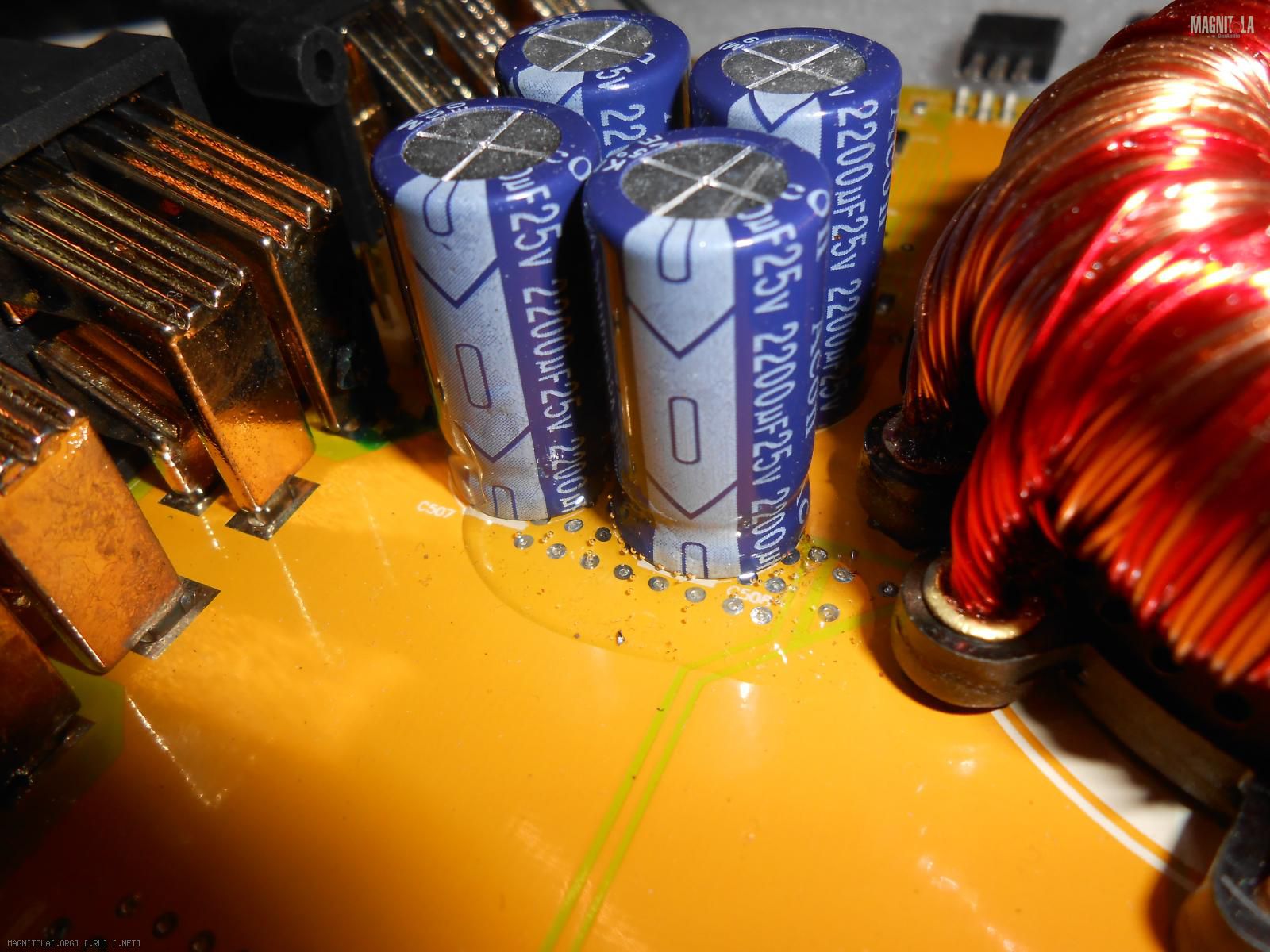

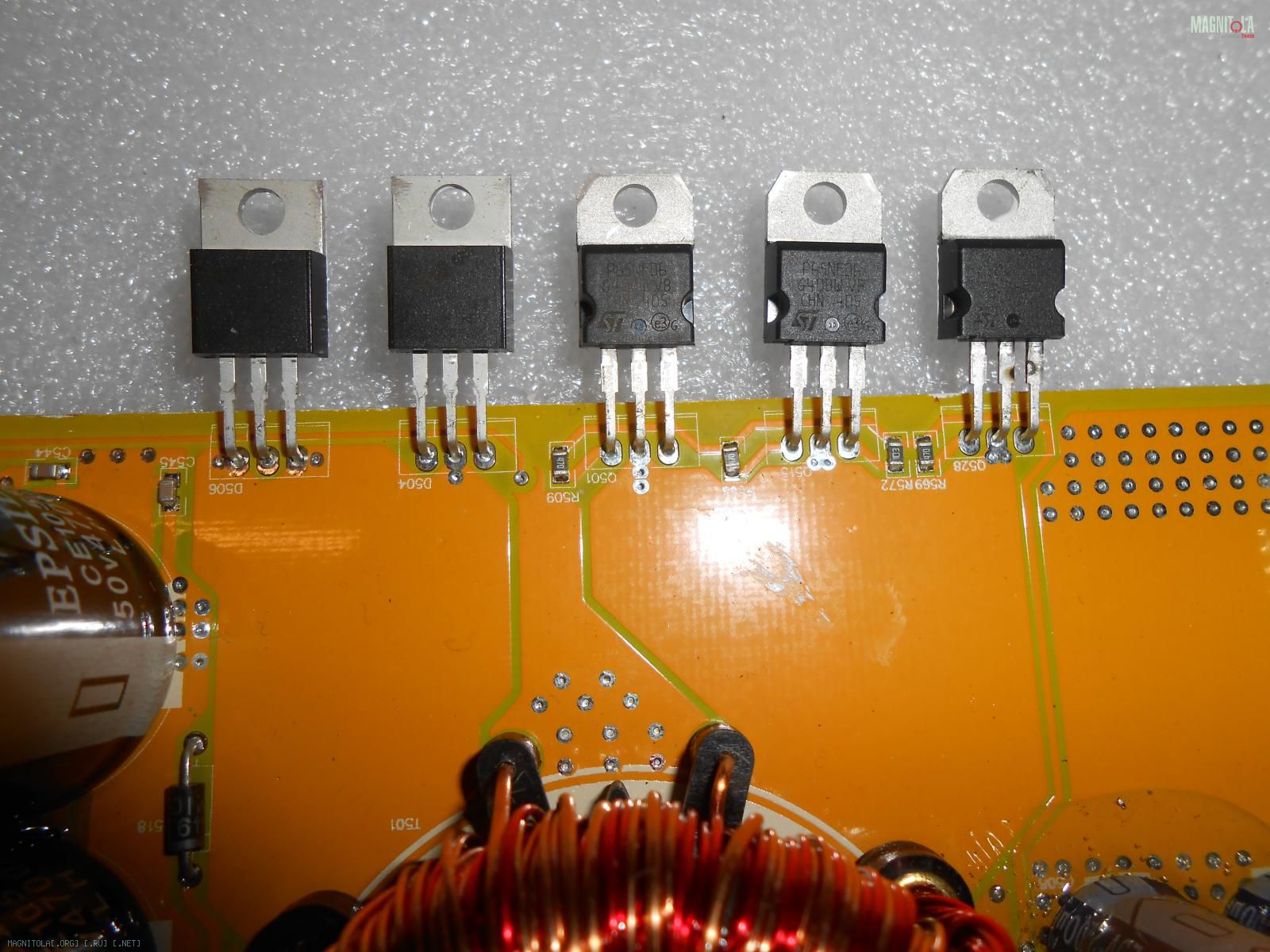

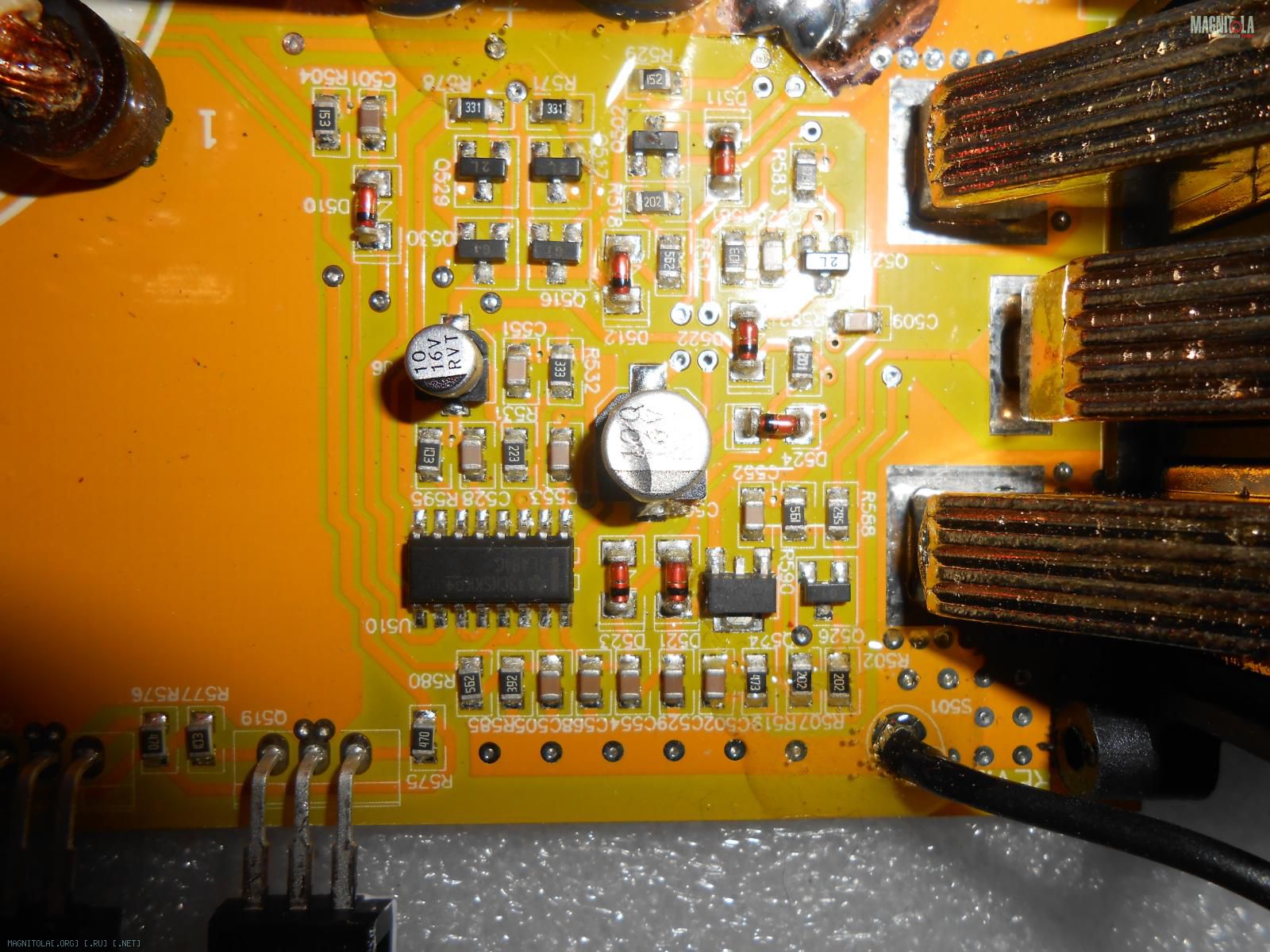

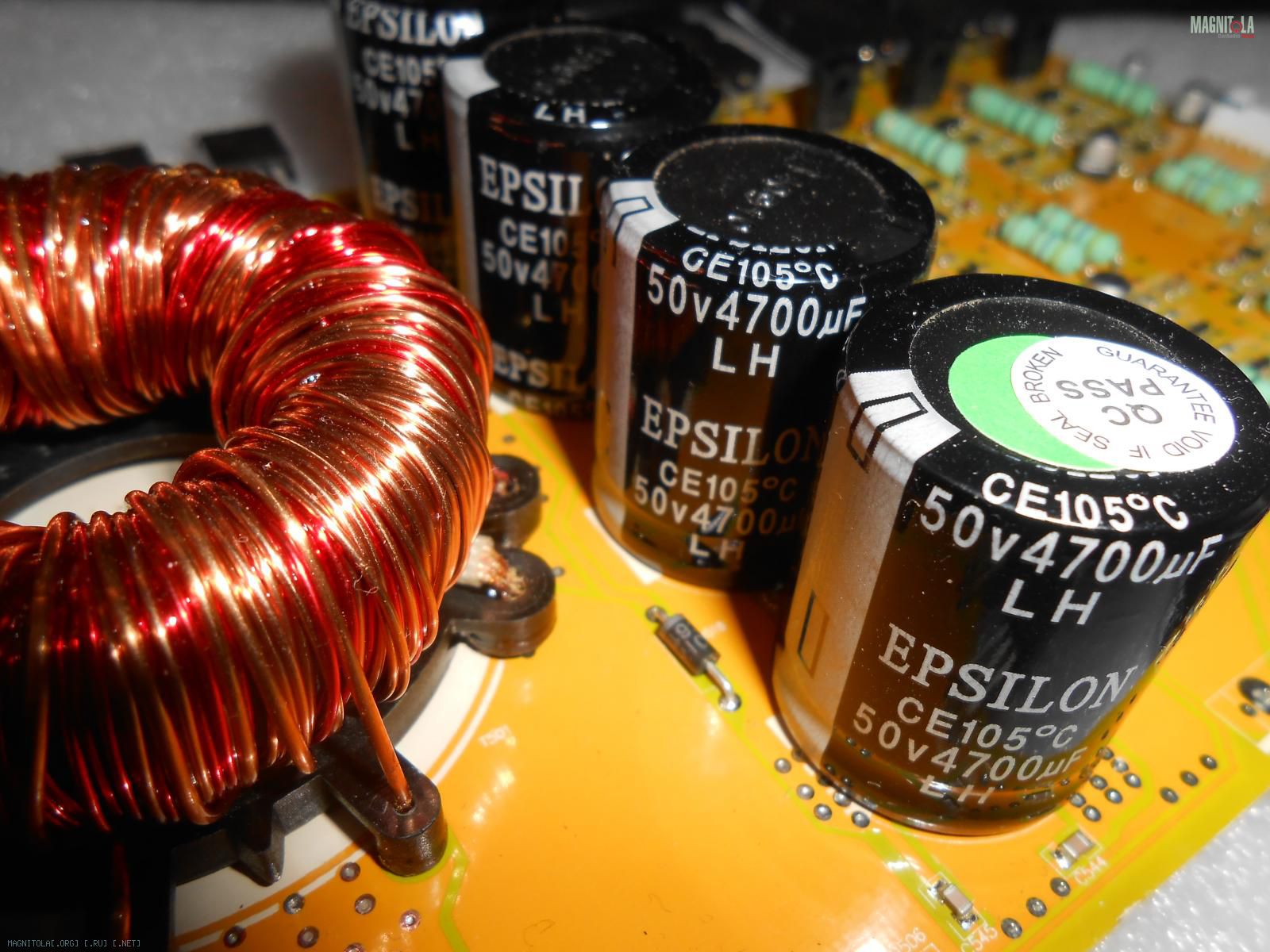

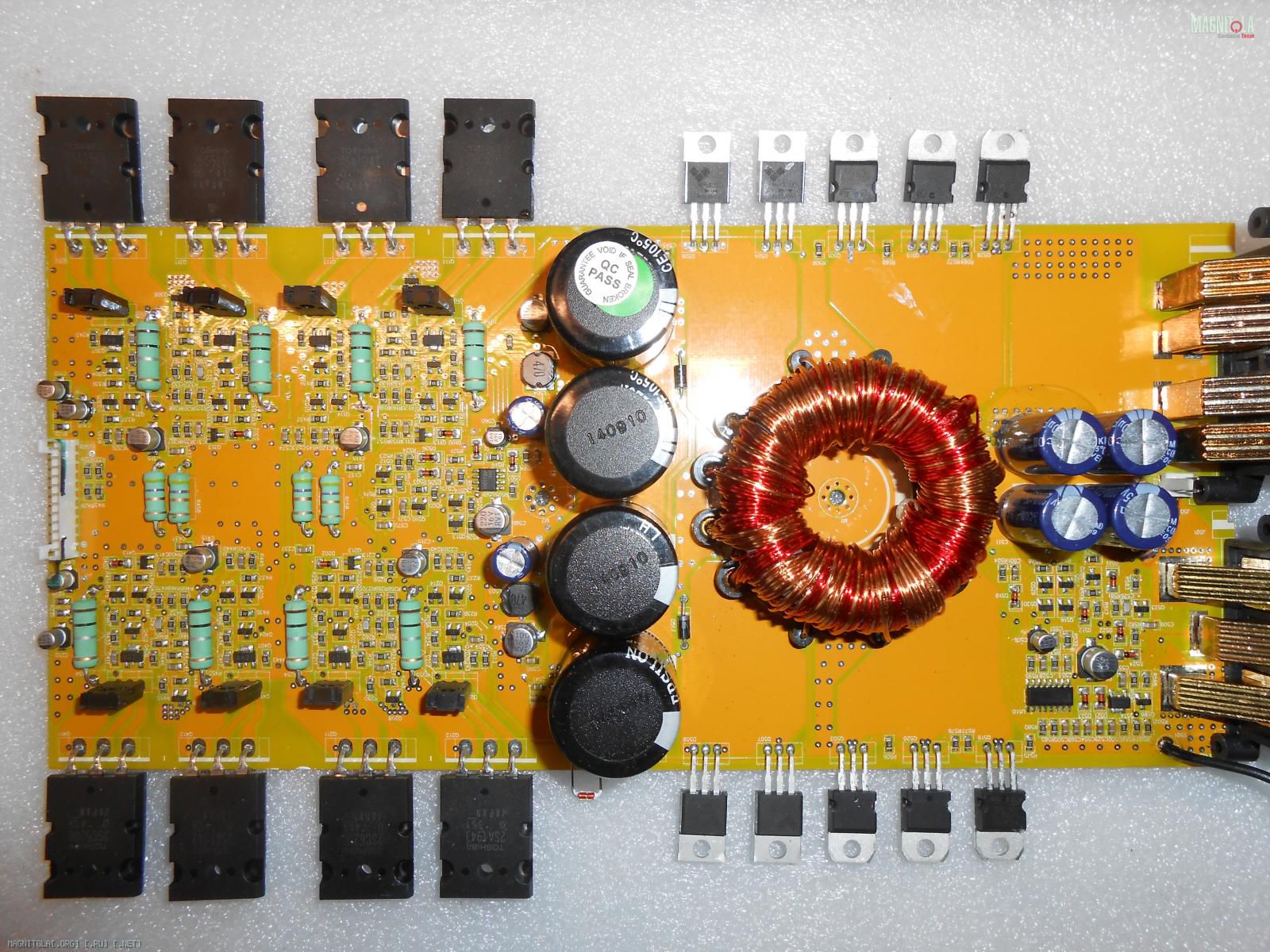

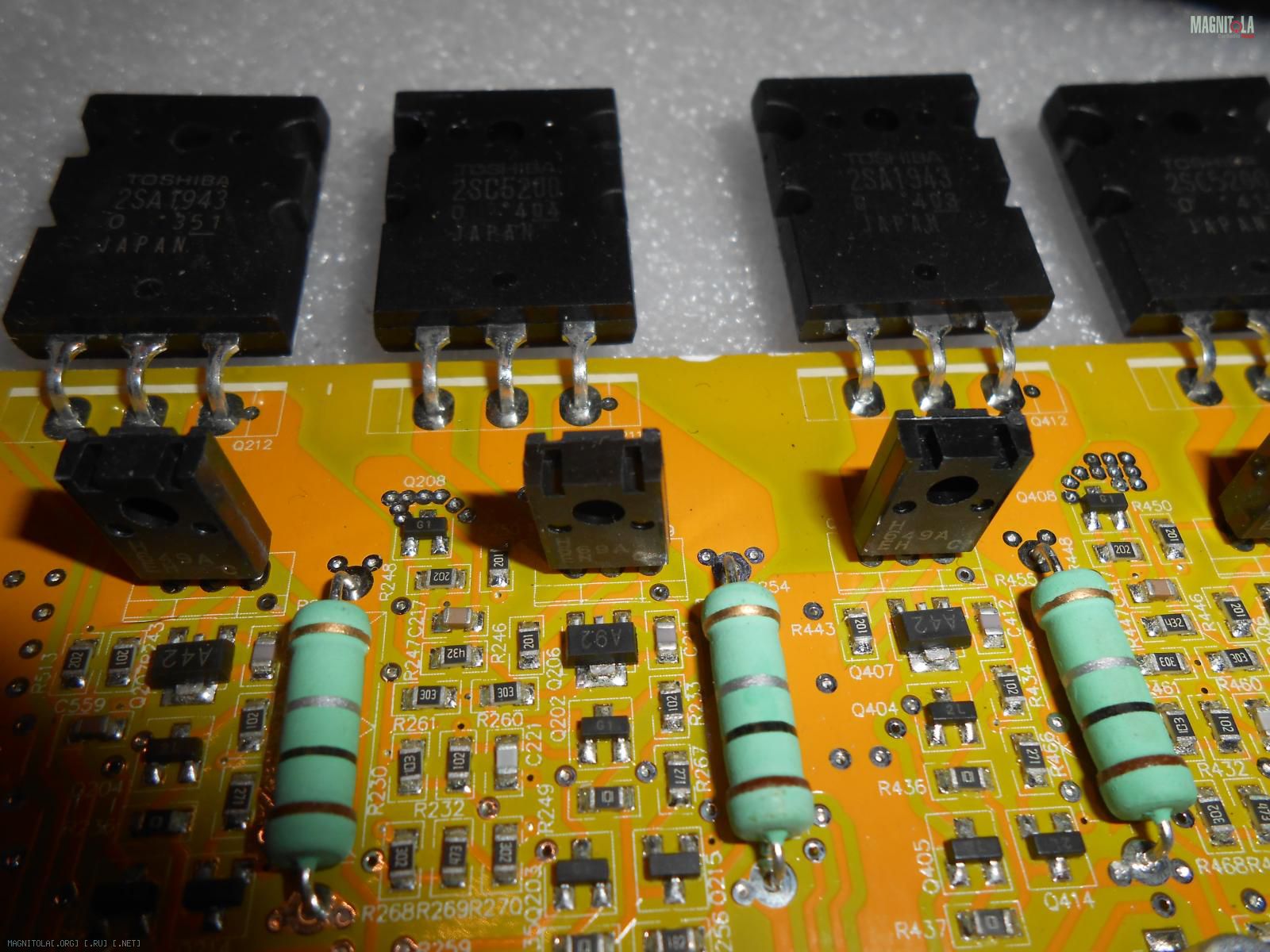

Совершенно верно,выглядит так:
Вложение 1000816Вложение 1000818Вложение 1000820Вложение 1000822Вложение 1000824Вложение 1000826Вложение 1000828Вложение 1000830
...поэтому и сказал о пропайке,СМД элементы по внешнему виду припаяны,а контакта нет.Вывод был сделан такой:флюсы,которые применяются при пайке,портят всю картину в работе этой серии.Есть ещё и AR серия,там сразу с этого нужно начинать(провёл не мало времени с прозвонкой элементной базы,но всё равно не запускался.Хотя симптомы в неисправности разные были, по её характеру).Некоторая статистика накопилась,после вскрытия первого усилителя этого бренда.Сейчас с этого начинаю,если предварительно не видно явно сгоревших деталей и их КЗ при нормальном внешнем виде.,
Вложений: 2
Re: Неисправность в усилителе
Цитата:
Сообщение от
gena60
Есть ещё и AR серия,там сразу с этого нужно начинать

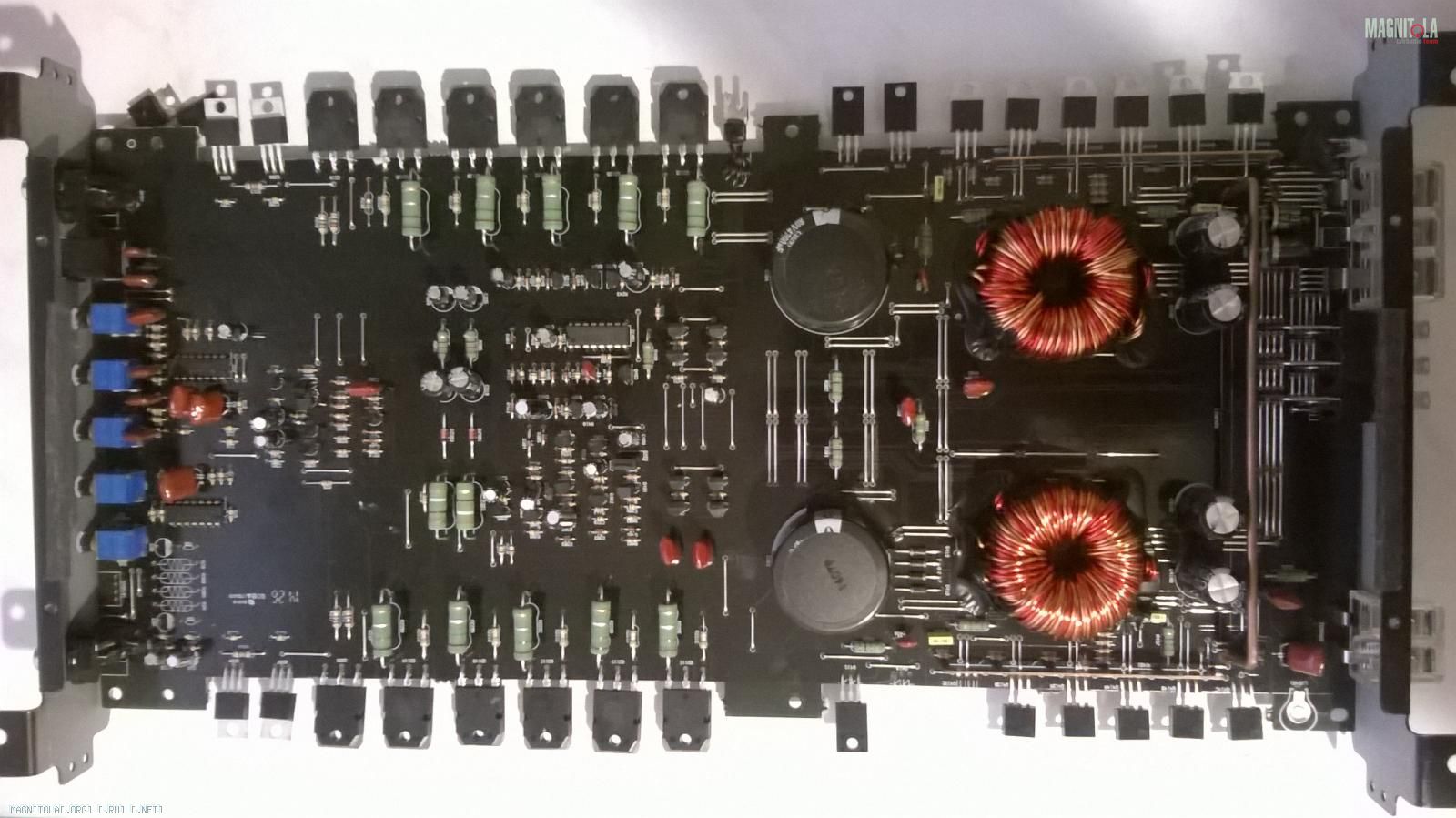

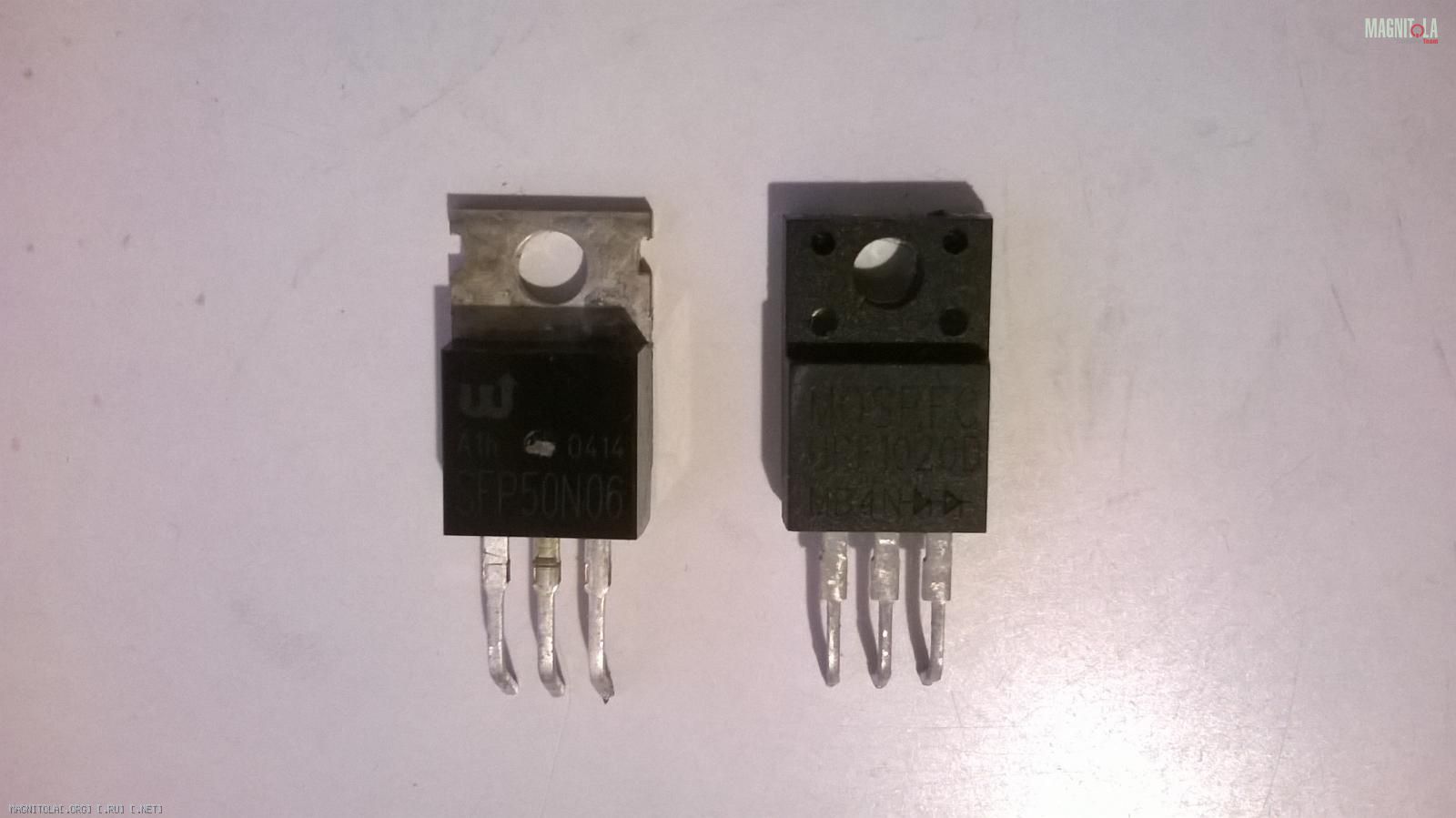

Тоже тутВложение 1002786Вложение 1002788 накрыло этим Кикосом AR 1.350 - умер ключ и сборка в ПН (кз). Усилитель включался и быстро набирал ток потребления, при этом ключи все начинали нагреваться, если бы не защита БП углей было бы по-более. Рассуждения примерно такие: заменить сборку, с ключами - выпаять из противоположного плеча тоже один SFP50N06 (чтоб было всё по-чесному)))) или поменять все на IRF3205 из одной партии. Видимо придётся попробовать найти осциллограф и посмотреть что там на затворах... Да, и пропаивать все кетайские косяки наверное тоже придётся((
Буду признателен за дельные советы ремонту...
Re: Неисправность в усилителе
Цитата:
Сообщение от
Winni
Видимо придётся попробовать найти осциллограф и посмотреть что там на затворах.
Это нужно обязательно,кроме этого смотреть пред каскады,через которые подаётся ШИМ от МС на затворы ключей в БП(это всё прозвонкой определяется предварительно).Но импульсы должны быть правильными(см. прикреплённую тему в этом разделе,там есть их правильная форма).
Цитата:
Сообщение от
Winni
или поменять все на IRF3205 из одной партии
это тоже правильное решение,экономить не стоит,раз были жаренные транзисторы: не всегда замена одного,может решить проблему в длительной эксплуатации,проявится в другом и всё придётся начинать сначала.,
Re: Неисправность в усилителе
Цитата:
Сообщение от
Winni
Тоже тут
Вложение 1002786Вложение 1002788 накрыло этим Кикосом AR 1.350 - умер ключ и сборка в ПН (кз). Усилитель включался и быстро набирал ток потребления, при этом ключи все начинали нагреваться, если бы не защита БП углей было бы по-более. Рассуждения примерно такие: заменить сборку, с ключами - выпаять из противоположного плеча тоже один SFP50N06 (чтоб было всё по-чесному)))) или поменять все на IRF3205 из одной партии. Видимо придётся попробовать найти осциллограф и посмотреть что там на затворах... Да, и пропаивать все кетайские косяки наверное тоже придётся((
Буду признателен за дельные советы ремонту...
Диодная сборка слабая, сталкивался с такой... найти аналог или такую же анрил.. только на заказ... "колхозил" ставя два диода немного подкромсав плату...
Второе, микросхема ШИМ скорее всего не виновата... замени частотозадающий резистор и конденсатор...
Третье... В ПН усилителя 2 транса, на каждый своя раскачка по три ключа на плечо, но вторичные обмотки запараллелены, поэтому ВСЕ 12 ключей должны быть одинаковые...
Еще рекомендую заменить резисторы на затворах.
Ну и остальные транзисторы прозвонить не помешает...
