подскажите по ремонту bit ten D
собственно перемкнули полярность на проц, сопротивление 0 заменили, и треснула деталька с маркировкой SD2C на входе - предположительно защитный диод, никто случаем не подскажет какой диод это может быть, всемогущий яндекс по этой маркировке увы выдаёт тактовые генераторы.:resent:
Вложений: 1
Re: подскажите по ремонту bit ten D
Цитата:
Сообщение от
fotocreative маркировкой SD2C на входе

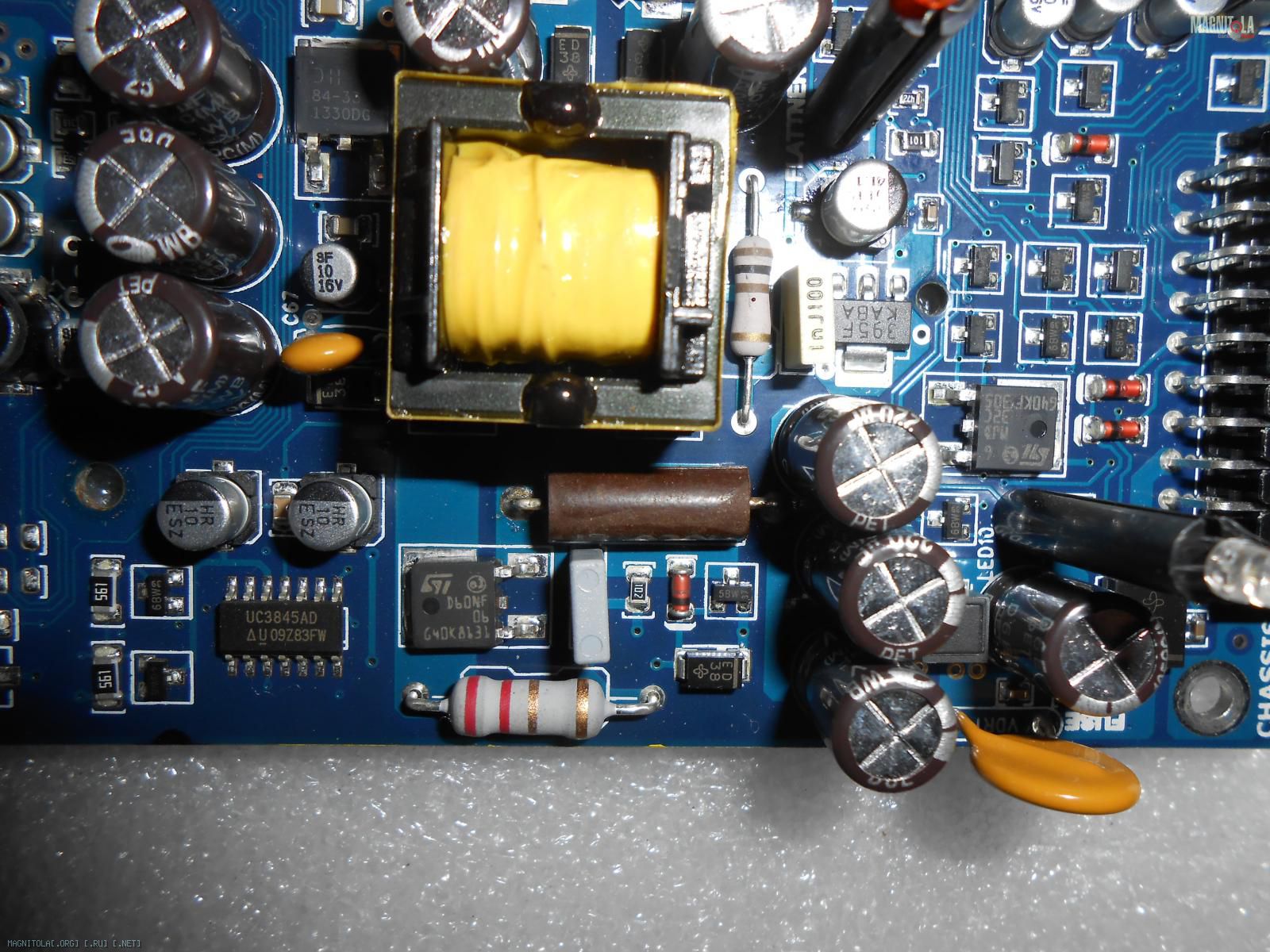

Фото бы ,чтобы лучше видно было, о чём речь.Пока мысли о диоде Шоттки есть по защите питания:
Вложение 1001412
...по типу этого.,
Re: подскажите по ремонту bit ten D
похож тот что по центру у вас ED38 который, вот и гадаем шоттке или защитный диод. фотографию смогу вечером сделать.
на вашей фотографии мой сгоревший элемент располагается справа за конденсатором, с таким же лейболом фирмы как и ED38, и выглядит так же как ED38 только расположен около надписи fuse и имеет надпись SD2C(вот он за кондёром справа виднеется).
Re: подскажите по ремонту bit ten D
в качестве защитного от переполюсовки можно прислюнявить ЛЮБОЙ только с токовыми способностями поболее чем номинал предохранителя хотя бы раза в два.
Re: подскажите по ремонту bit ten D
Цитата:
гадаем шоттке или защитный диод
Зачем гадаете? В двух словах не углубляясь в подробности:
1) берем омметр меряем сопротивление между клеммами BAT и GND процессора, если омметр показывает 0 ом (коротко) выпиваем диод.
2) опять меряем сопротивление между клеммами BAT и GND процессора, если проблема была только только в диоде, то омметр будет показывать увеличение сопротивления от 0 до бесконечности (пока заряжается конденсатор(ы) в БП, после зарядки встанет на бесконечности).
3) если все именно так - делаем вывод сгоревший диод выполнял функцию защитного, меняем его на любой подходящий по габаритам и току. Ток диода по номиналу должен быть больше тока предохранителя устройства.
Ну и конечно надеемся что дальше ни чего не сгорело...[COLOR="Silver"]
---------- Сообщение добавлено 12.05.2016 в 11:08 ----------
FFZ опередили меня, долго печатаю...
Re: подскажите по ремонту bit ten D
спасибо, попробуем в выходные, отпишусь о результатах, может кому ещё полезно будет в будущем. вчера пробовали любой (выпаяли с материнской платы лежавшей под рукой) и "тело не ожило", завтра повезу к "пайщику" старой закалки смотреть что там дальше.
Re: подскажите по ремонту bit ten D
Цитата:
Сообщение от
fotocreative "тело не ожило"
Тогда смотрите преобразователь напряжения в первичной обмотке трансформатора,диод слишком лёгкая неисправность бывает, при переполюсовке питания.,есличо
Re: подскажите по ремонту bit ten D
Большое спасибо, а то мыслей как то немного куда дальше смотреть. ещё загадка найти этот sd2c пока все кто смотрят открывают яндекс и когда на первых 5 ссылках ничего подобного - разводят руками.
Re: подскажите по ремонту bit ten D
Цитата:
Сообщение от
fotocreative Большое спасибо, а то мыслей как то немного куда дальше смотреть. ещё загадка найти этот sd2c пока все кто смотрят открывают яндекс и когда на первых 5 ссылках ничего подобного - разводят руками.
ты суетишься вокруг того что это не стоит :).
без диода этого проц то хоть работает???
Re: подскажите по ремонту bit ten D
Цитата:
Сообщение от
FFZ ты суетишься вокруг того что это не стоит :).
без диода этого проц то хоть работает???
Если бы работал и не трогал бы) увы без диода тело не работает, насколько работает с ним неизвестно. Завтра поеду за диодом. А обмотки как проверить?
