Ppi4400.2 отхватил коротыша на линейках

В общем хочу оживить малыша... Резисторы поджарились ... Что даже не получается их определить...может есть у кого схема?

Посмотри http://www.diyaudio.com/forums/car-a...t-turning.html Может поможет.

Цитата:

---

Сообщение от SERGIK72

В общем хочу оживить малыша... Резисторы поджарились ... Что даже не получается их определить...может есть у кого схема?

---

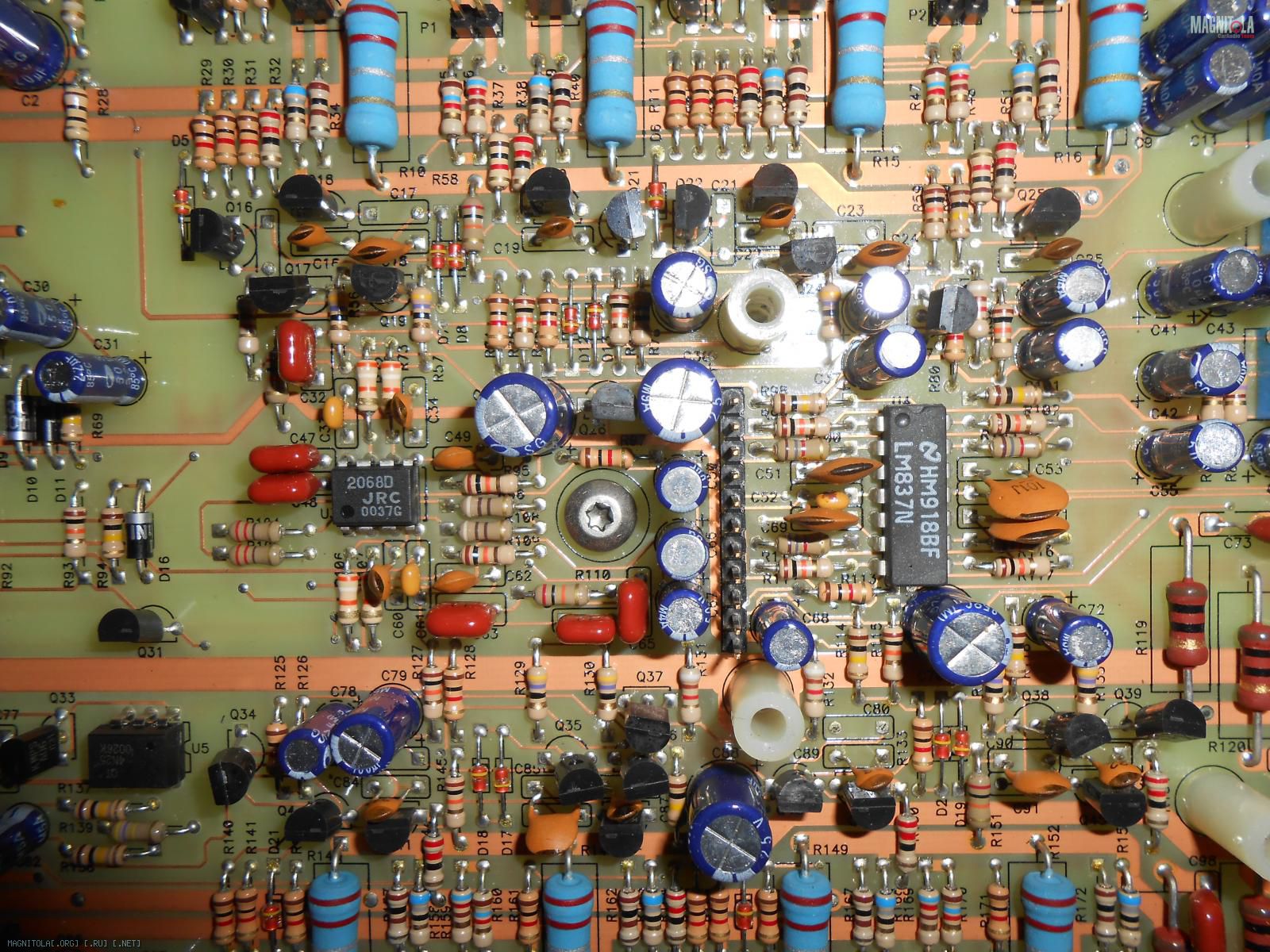

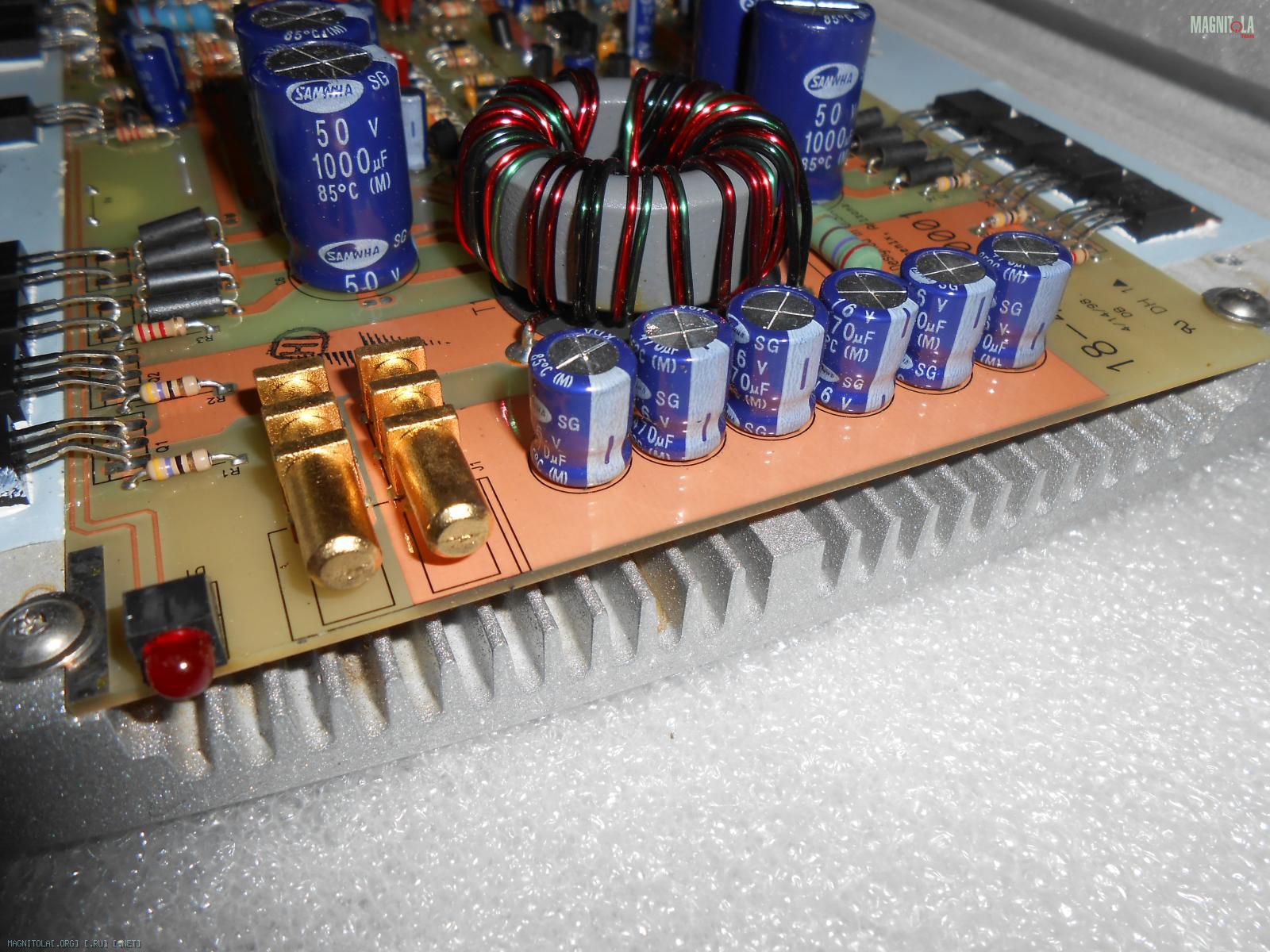

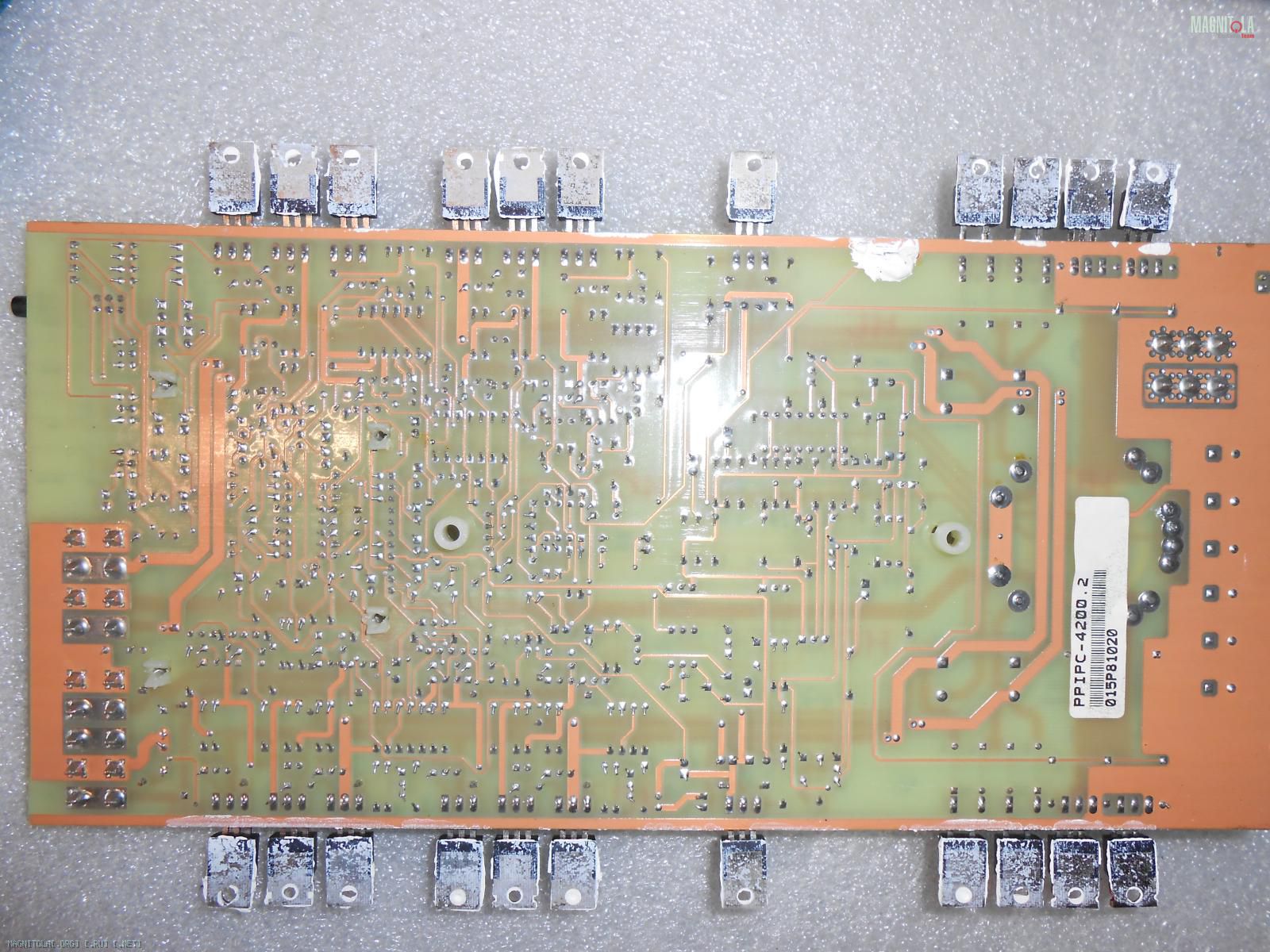

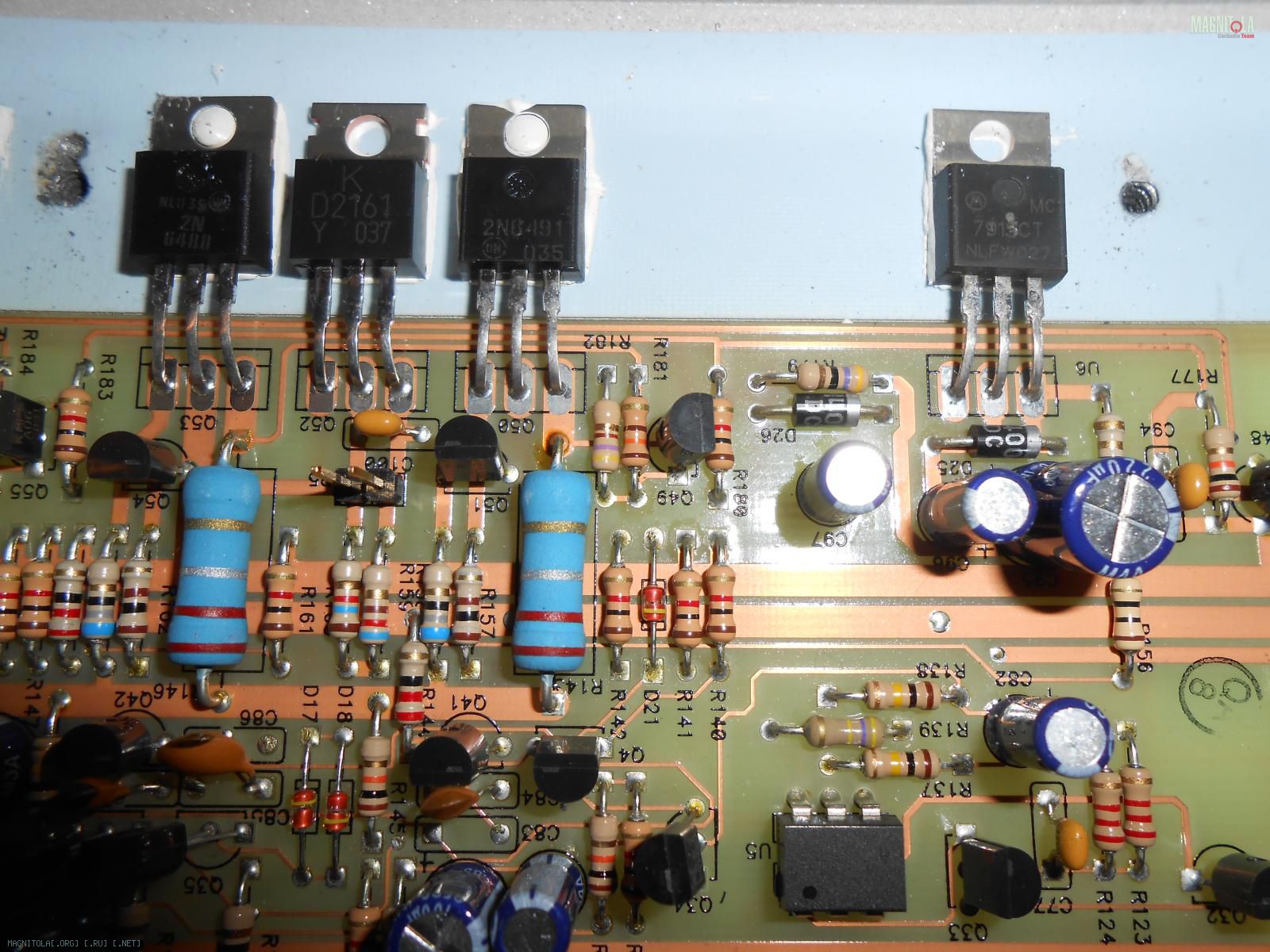

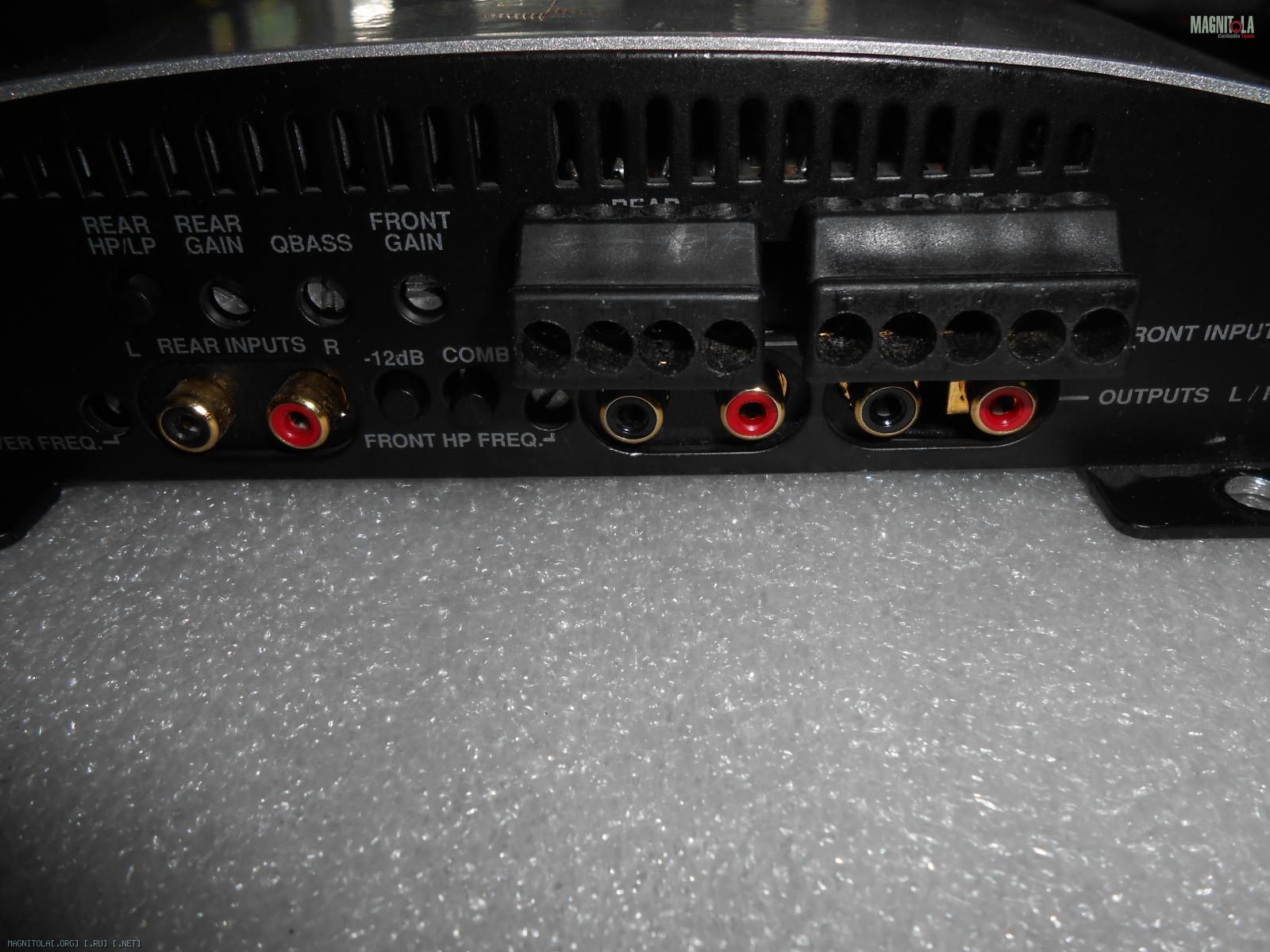

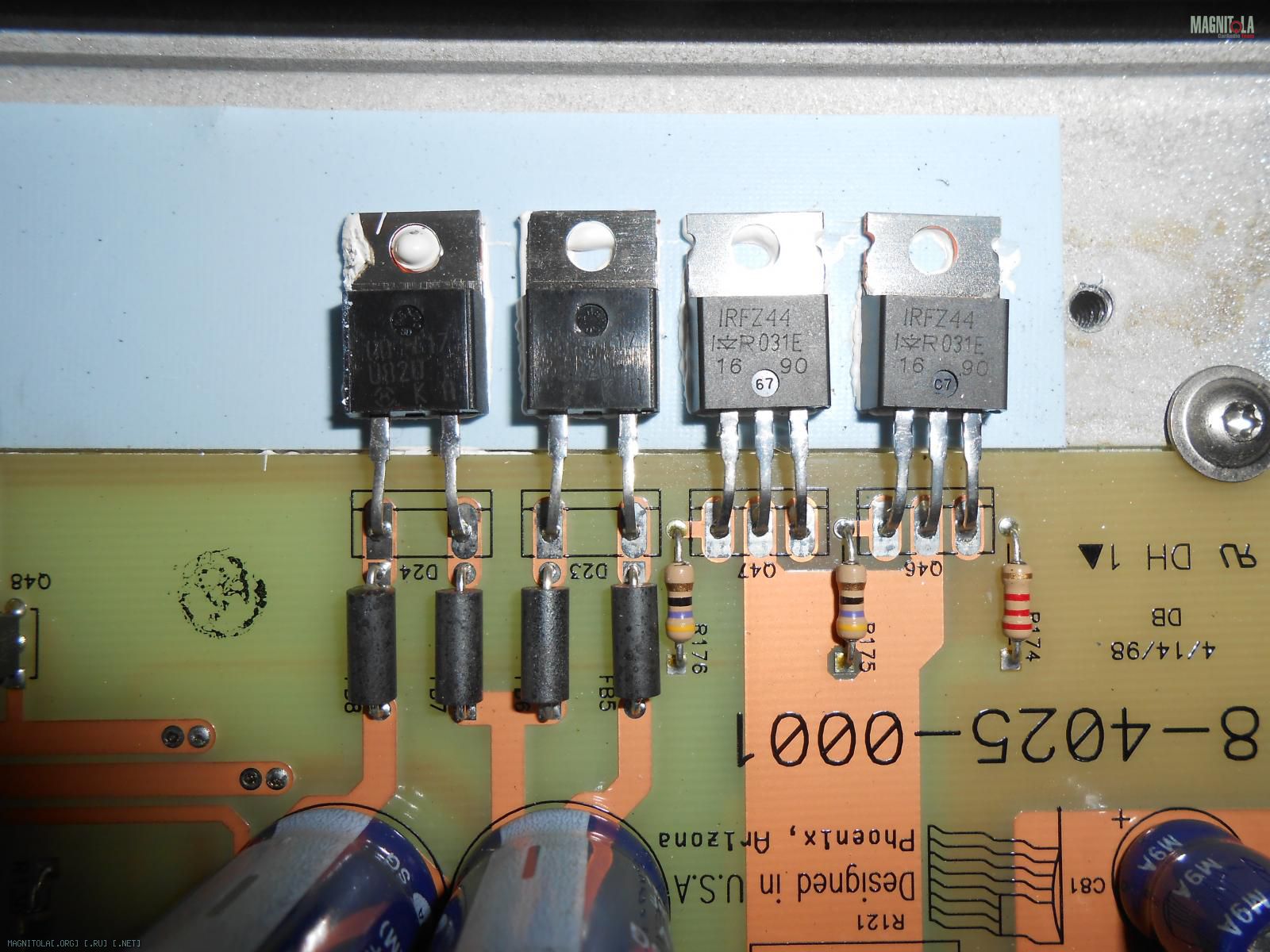

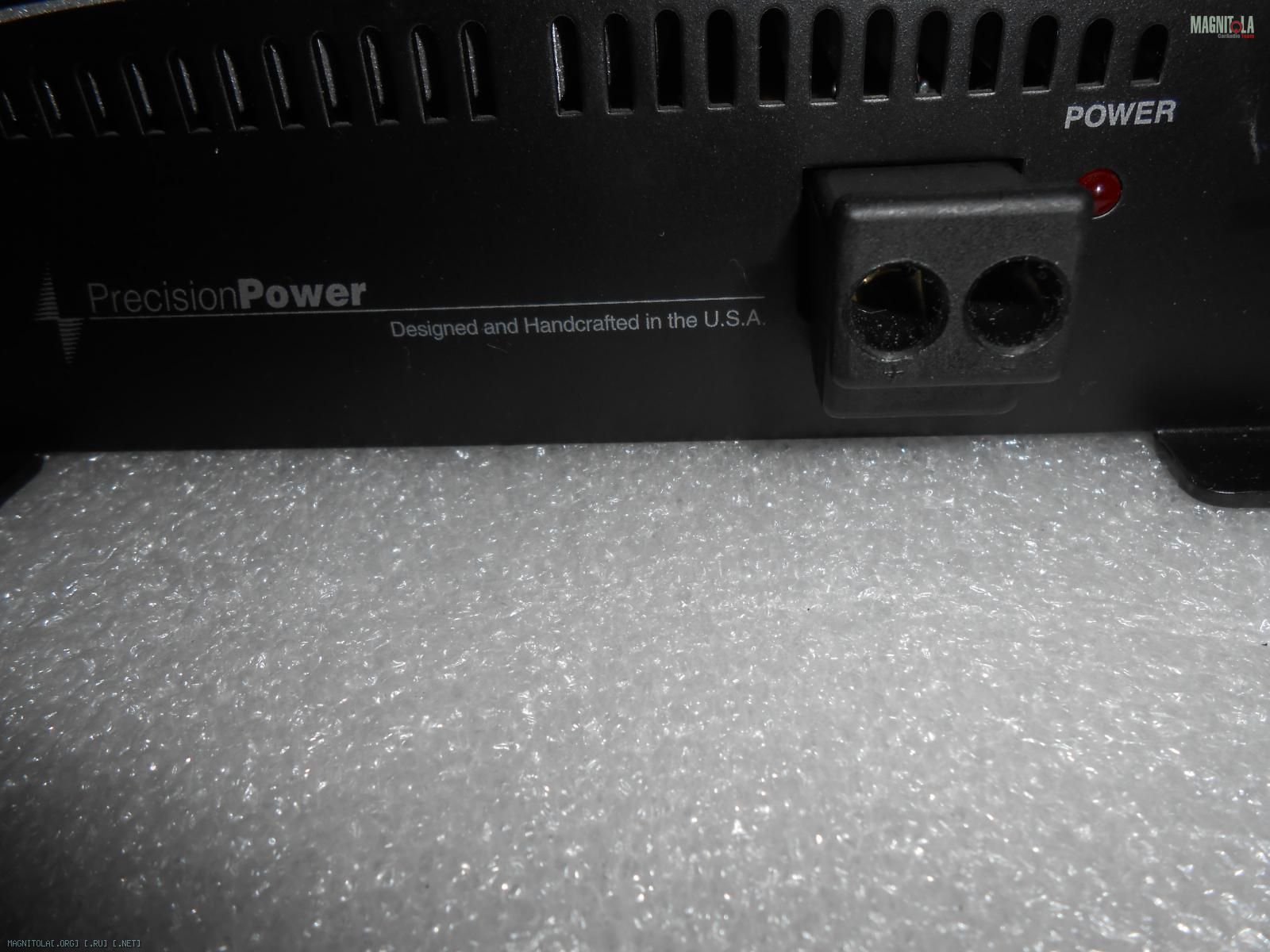

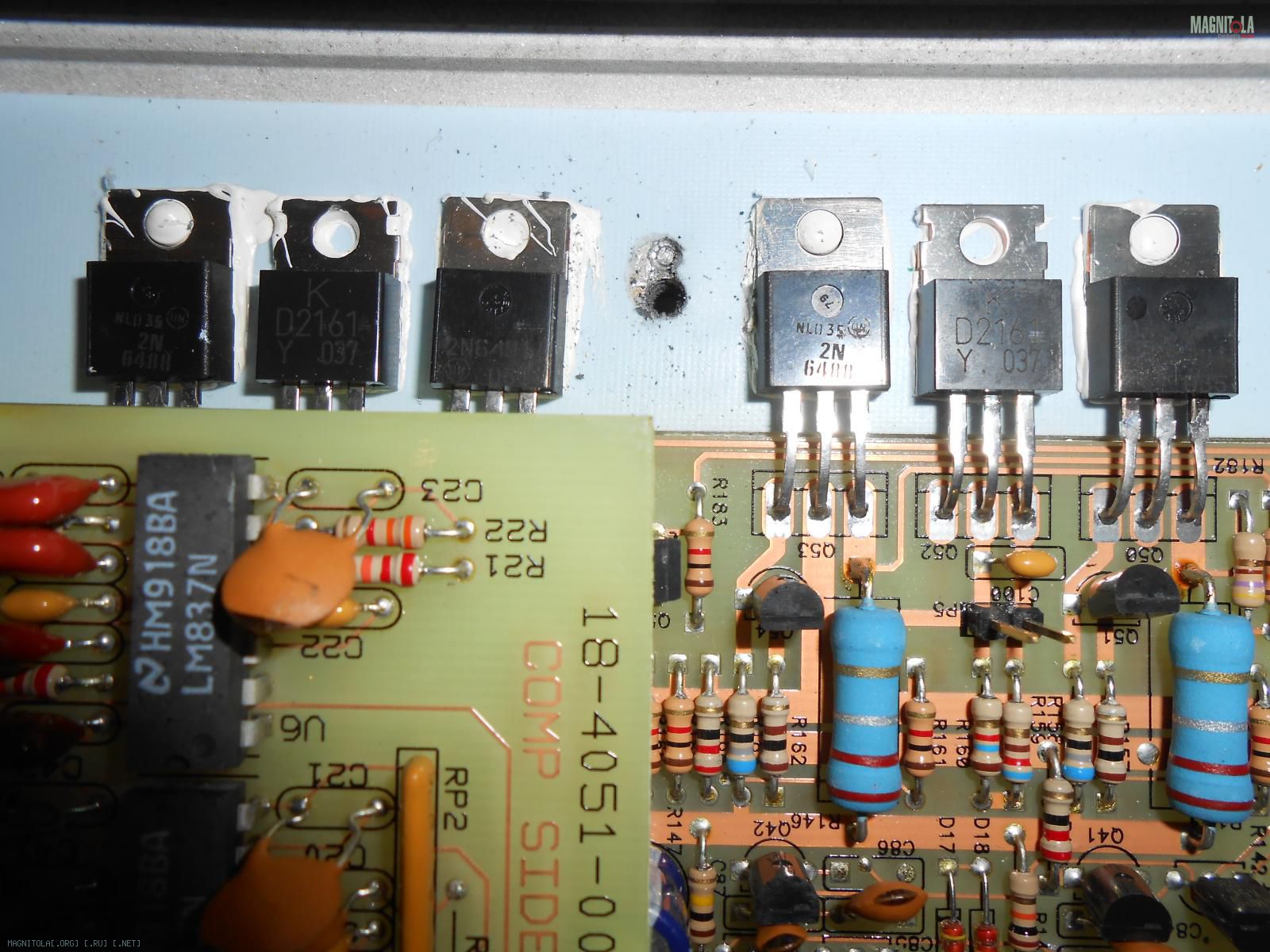

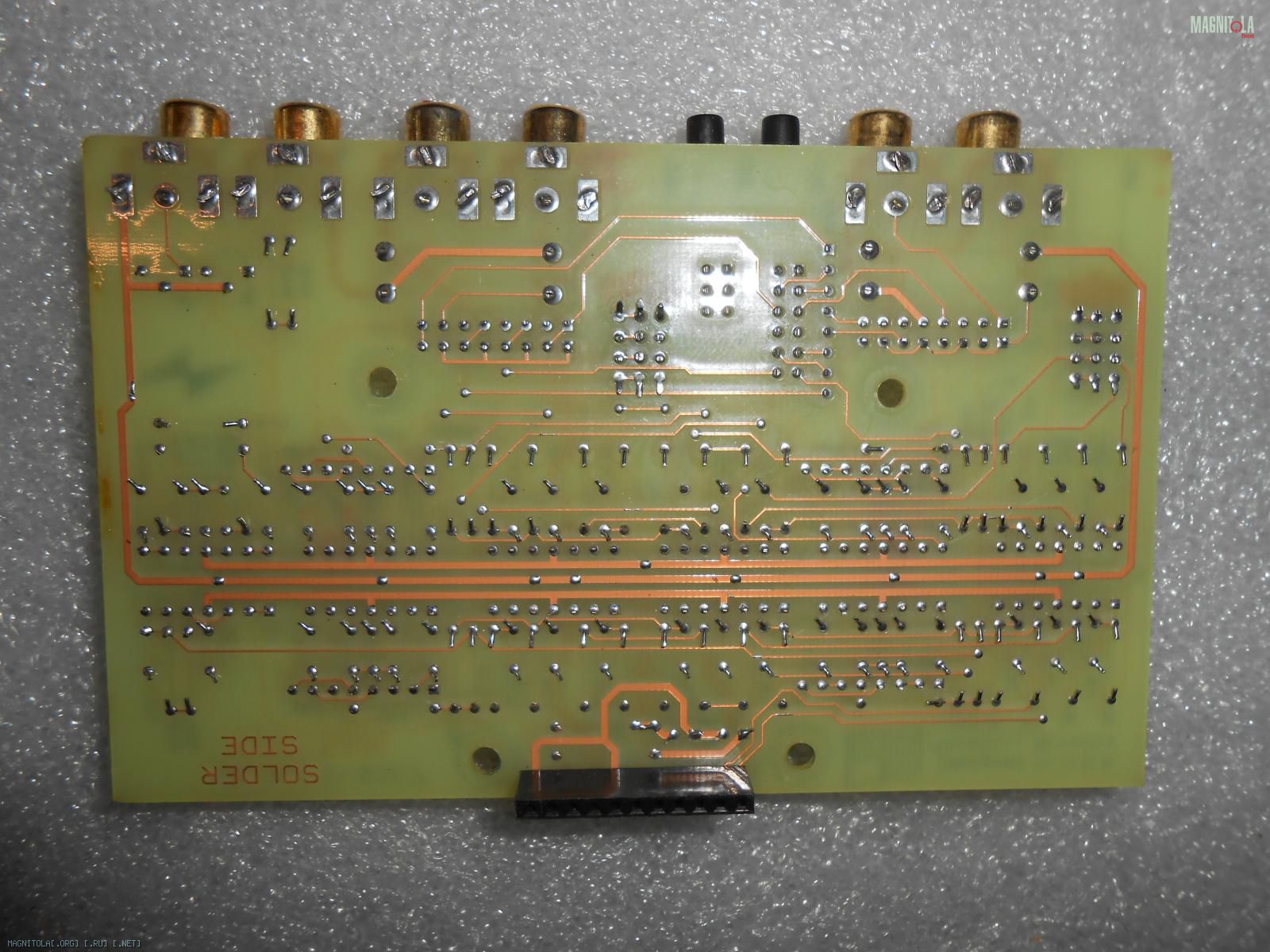

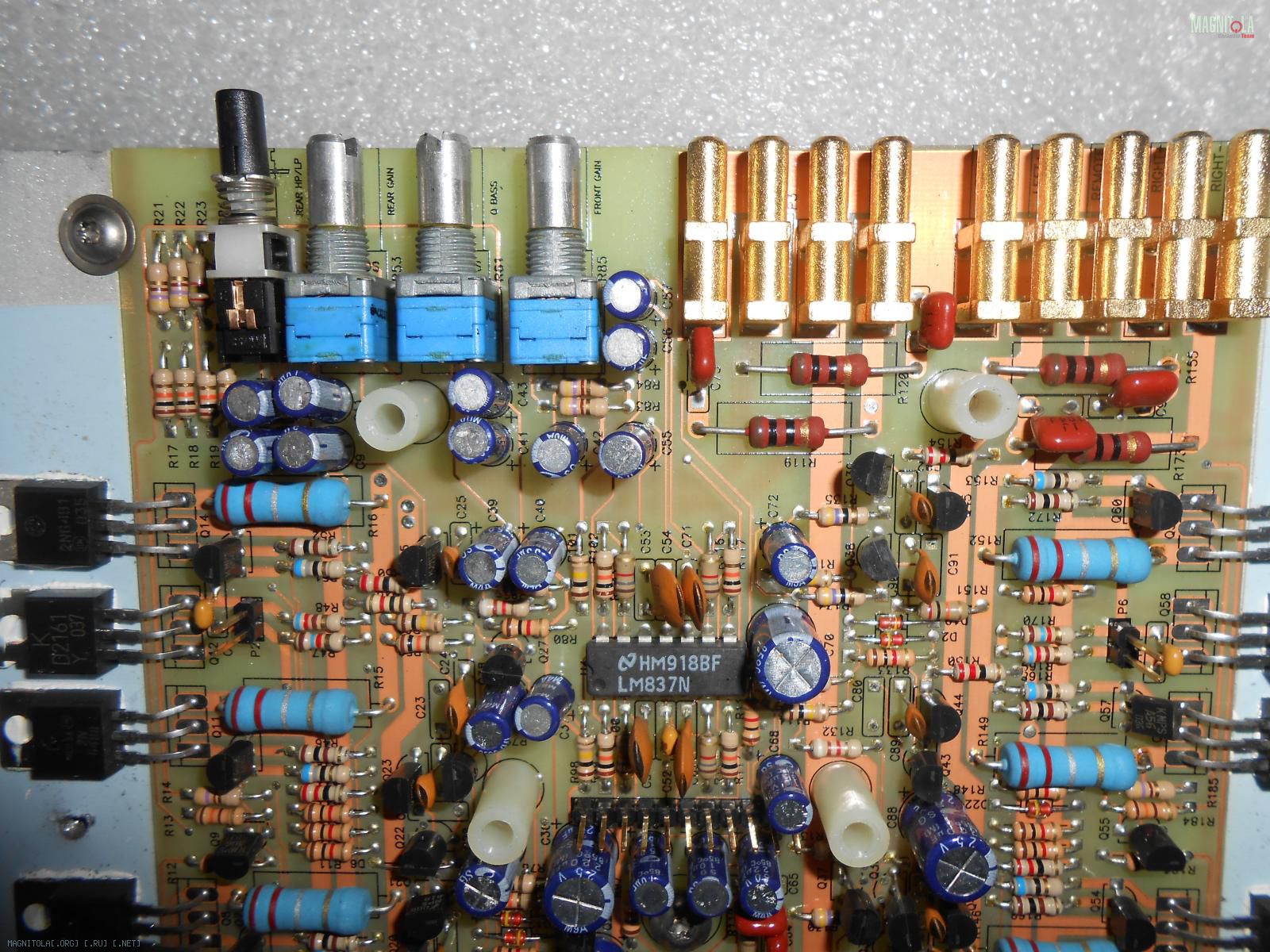

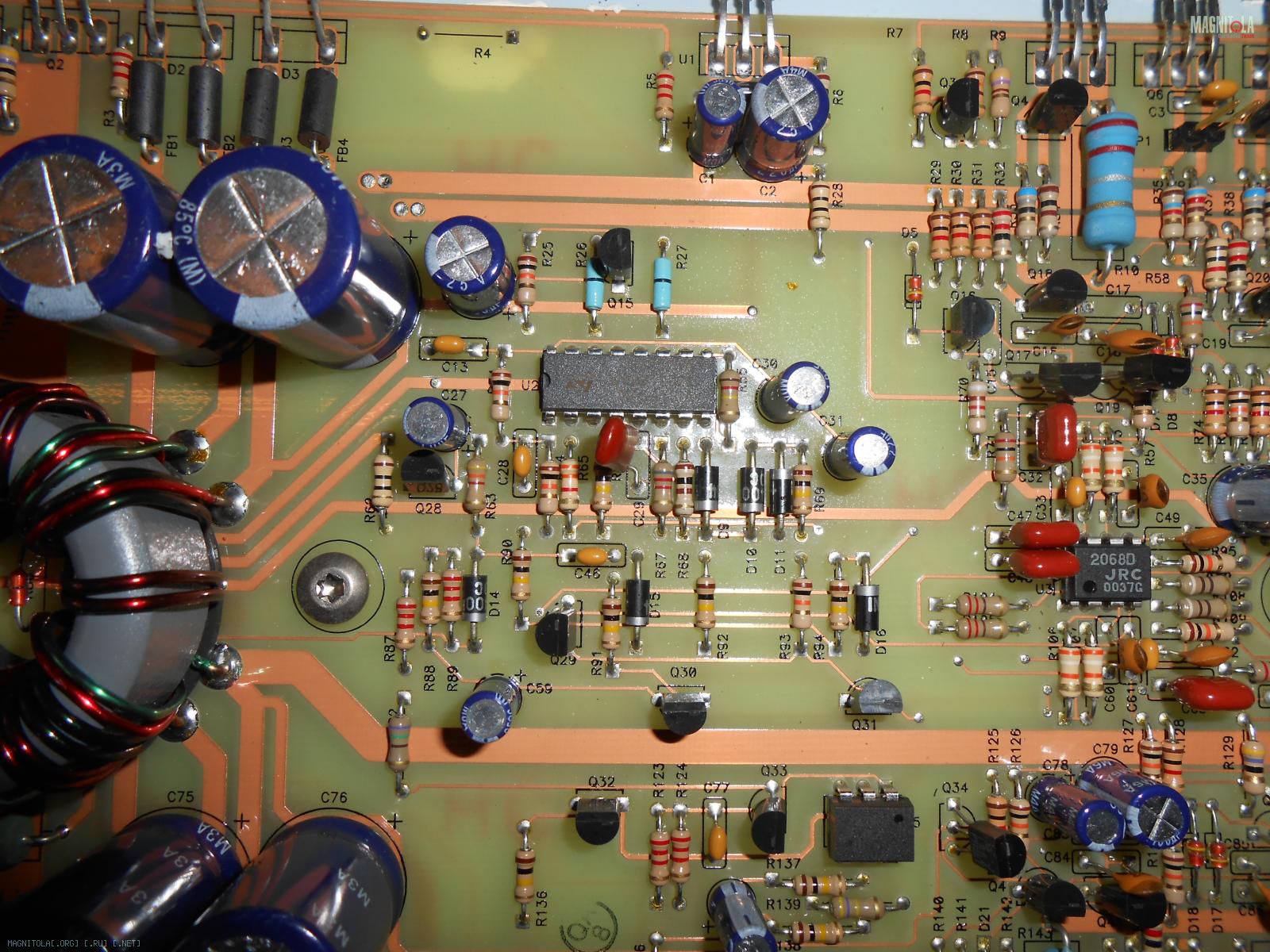

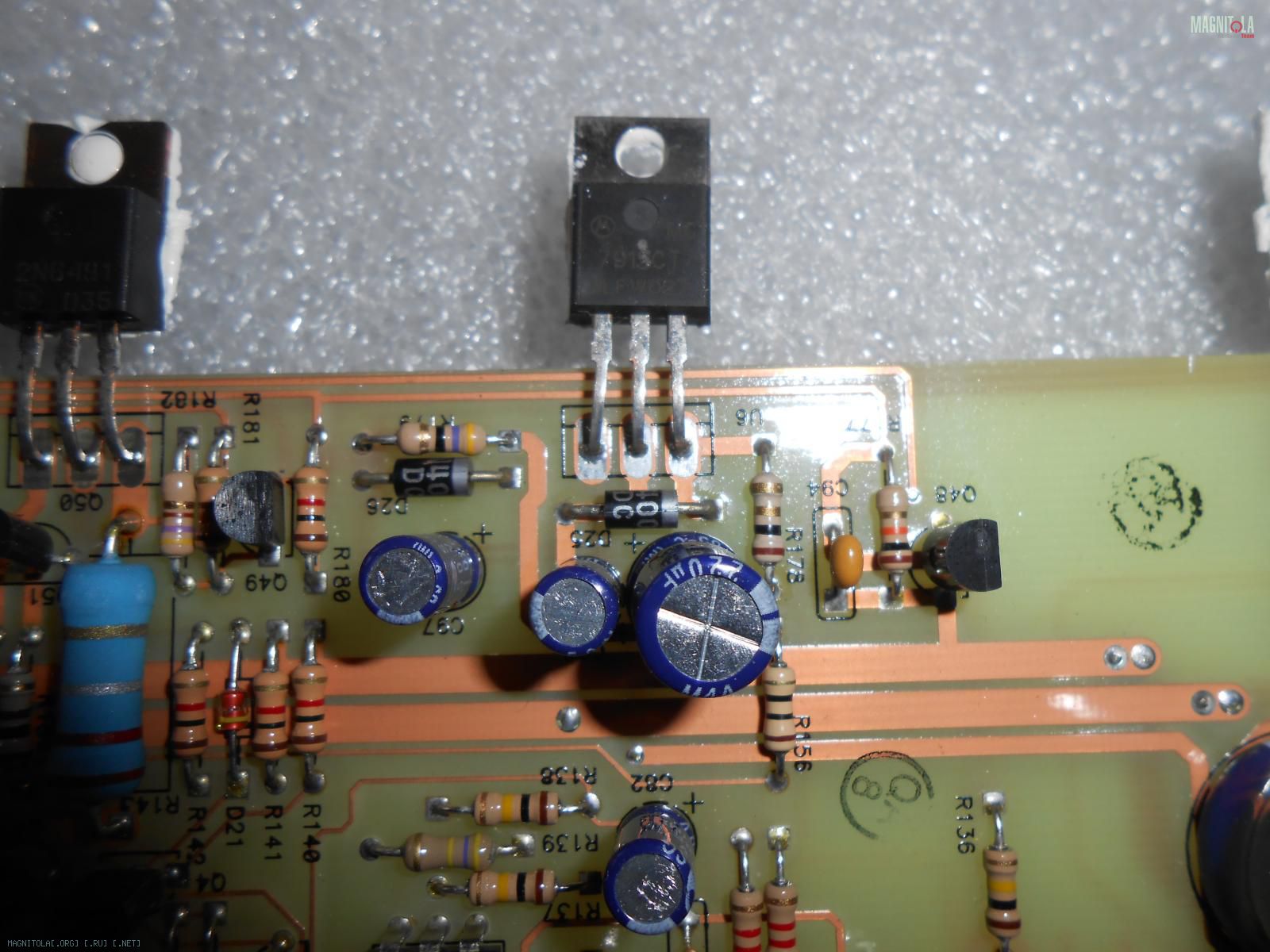

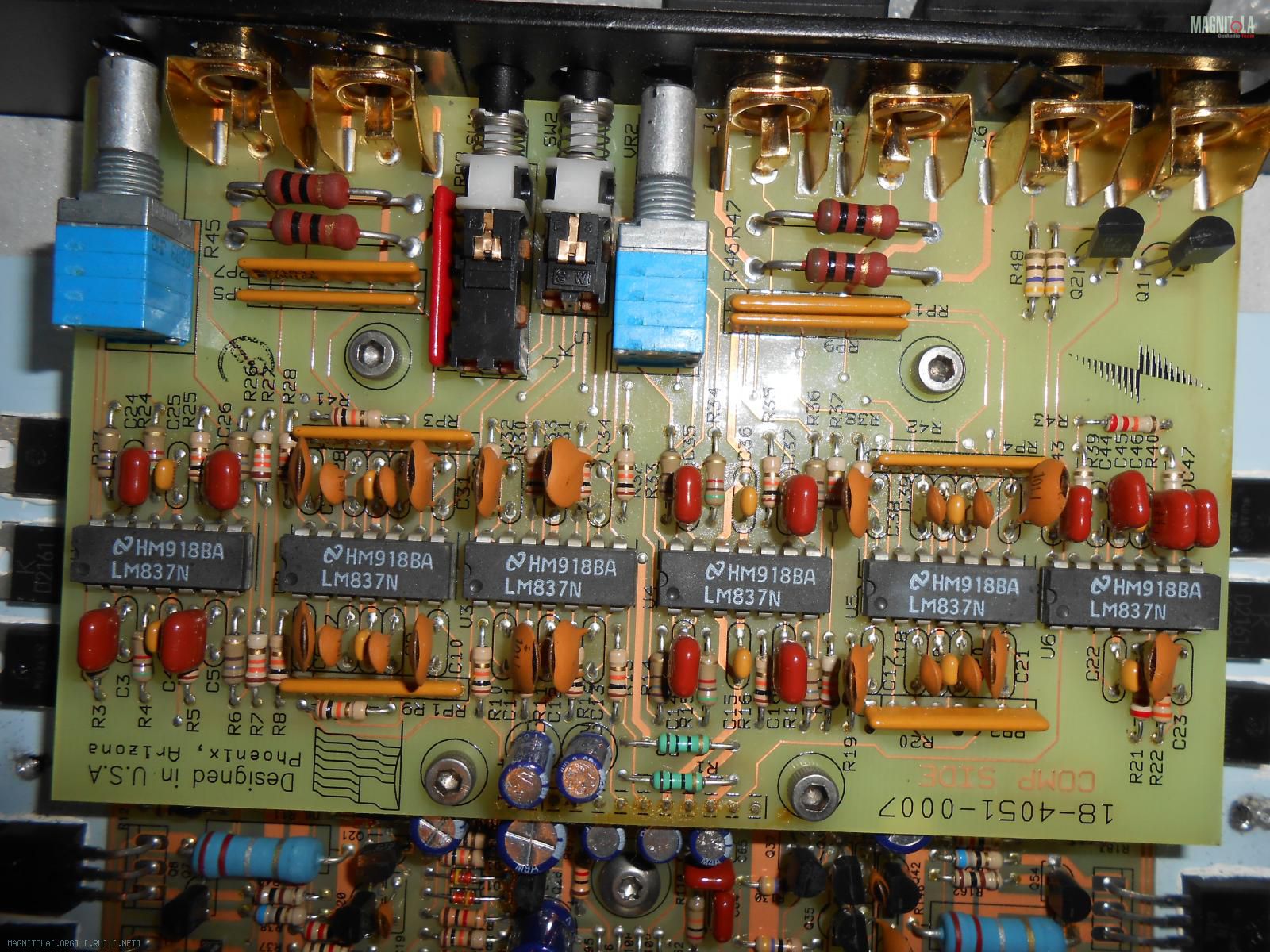

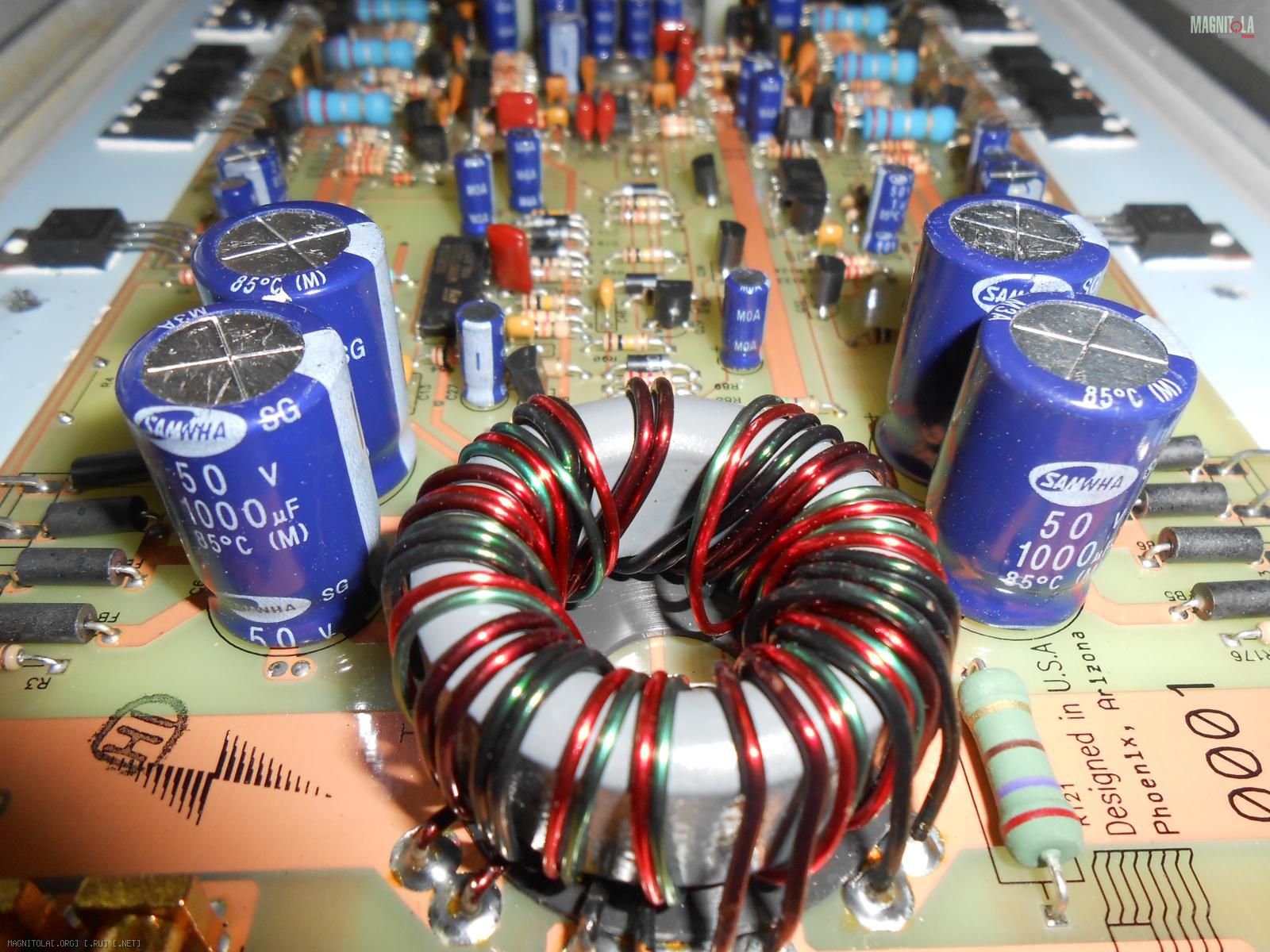

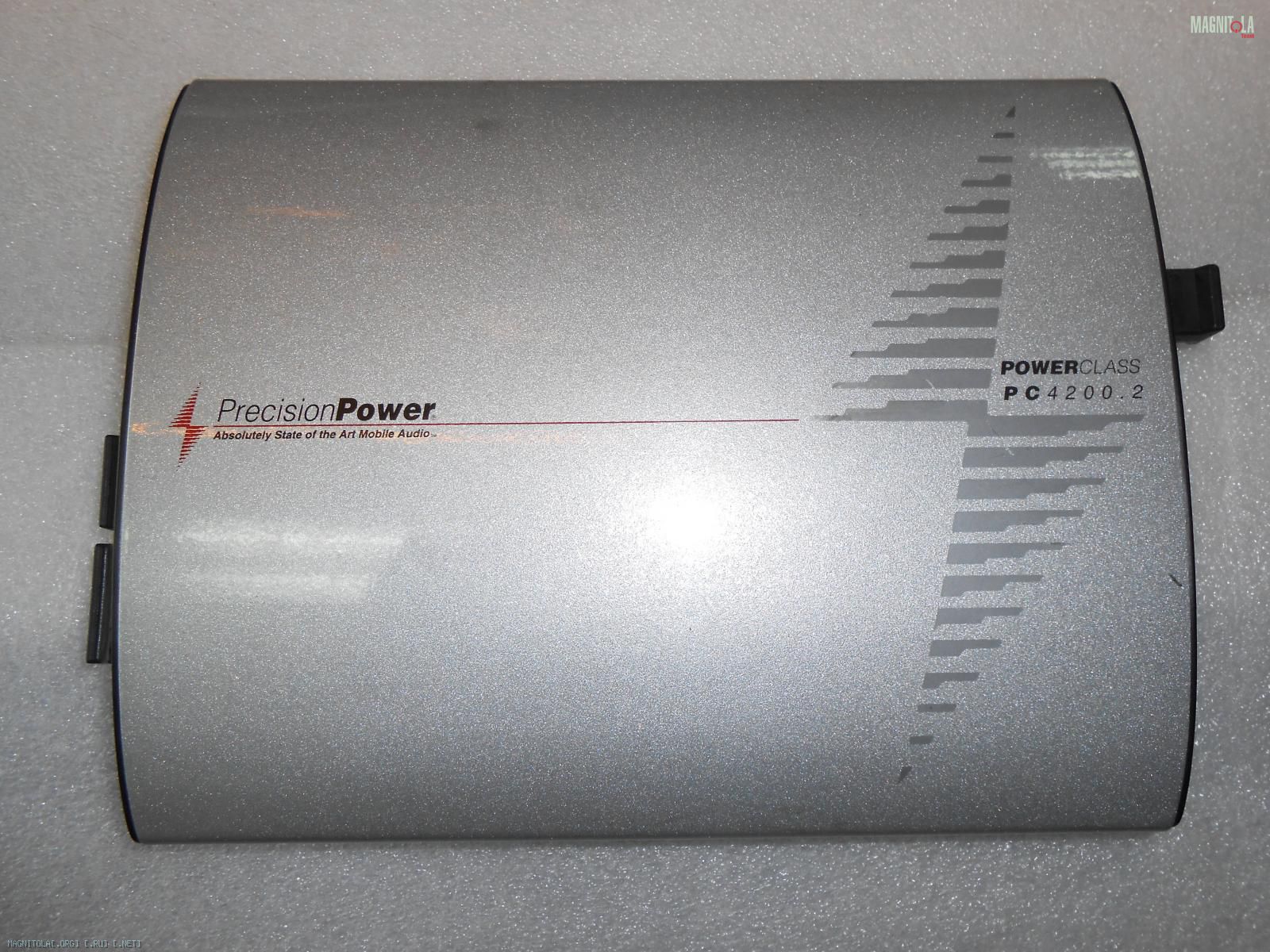

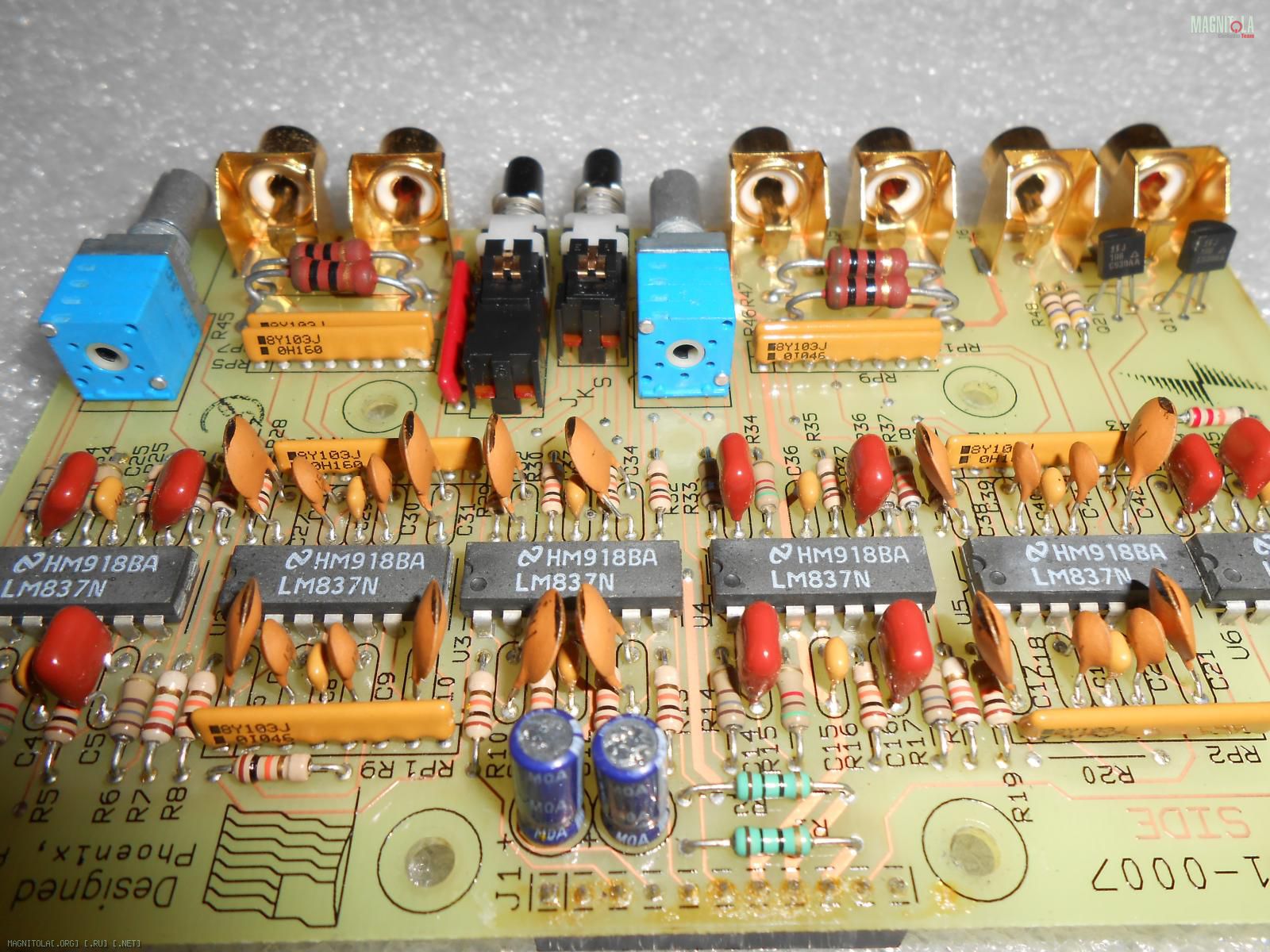

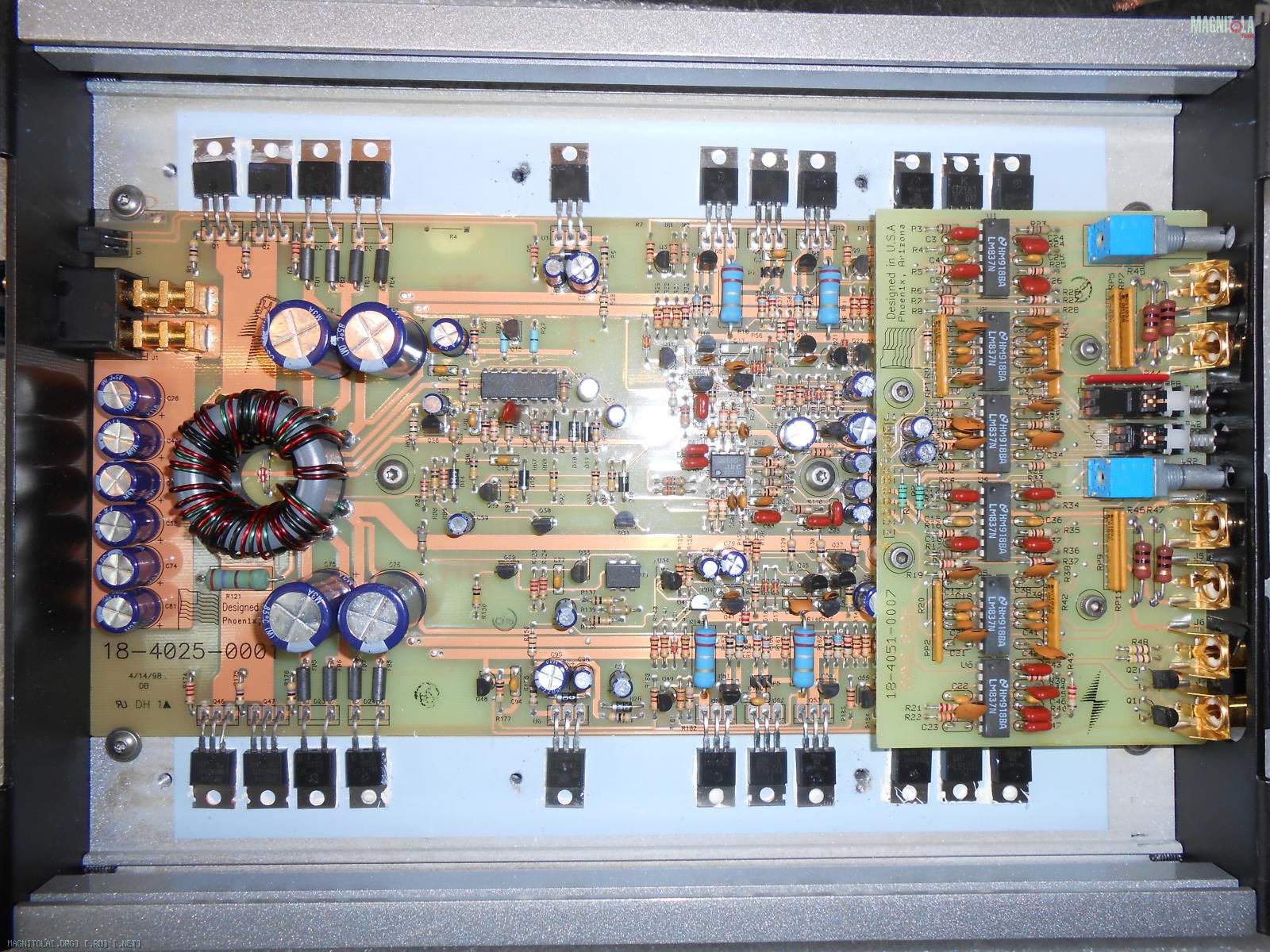

У меня был его собрат PPI PC 4200.2,может фото помогут справиться с проблемой:

После прочтения съесть!

Вложение 1001830Вложение 1001832Вложение 1001834Вложение 1001836Вложение 1001838Вложение 1001840Вложение 1001842Вложение 1001844Вложение 1001846Вложение 1001848Вложение 1001850Вложение 1001852Вложение 1001854Вложение 1001856Вложение 1001858Вложение 1001860Вложение 1001862Вложение 1001864Вложение 1001866Вложение 1001868Вложение 1001870

...если фото не помогут,тогда выложите свои в проблемных местах,постараюсь помочь по возможности.,

Цитата:

---

Сообщение от gena60

У меня был его собрат PPI PC 4200.2,может фото помогут справиться с проблемой:

После прочтения съесть!

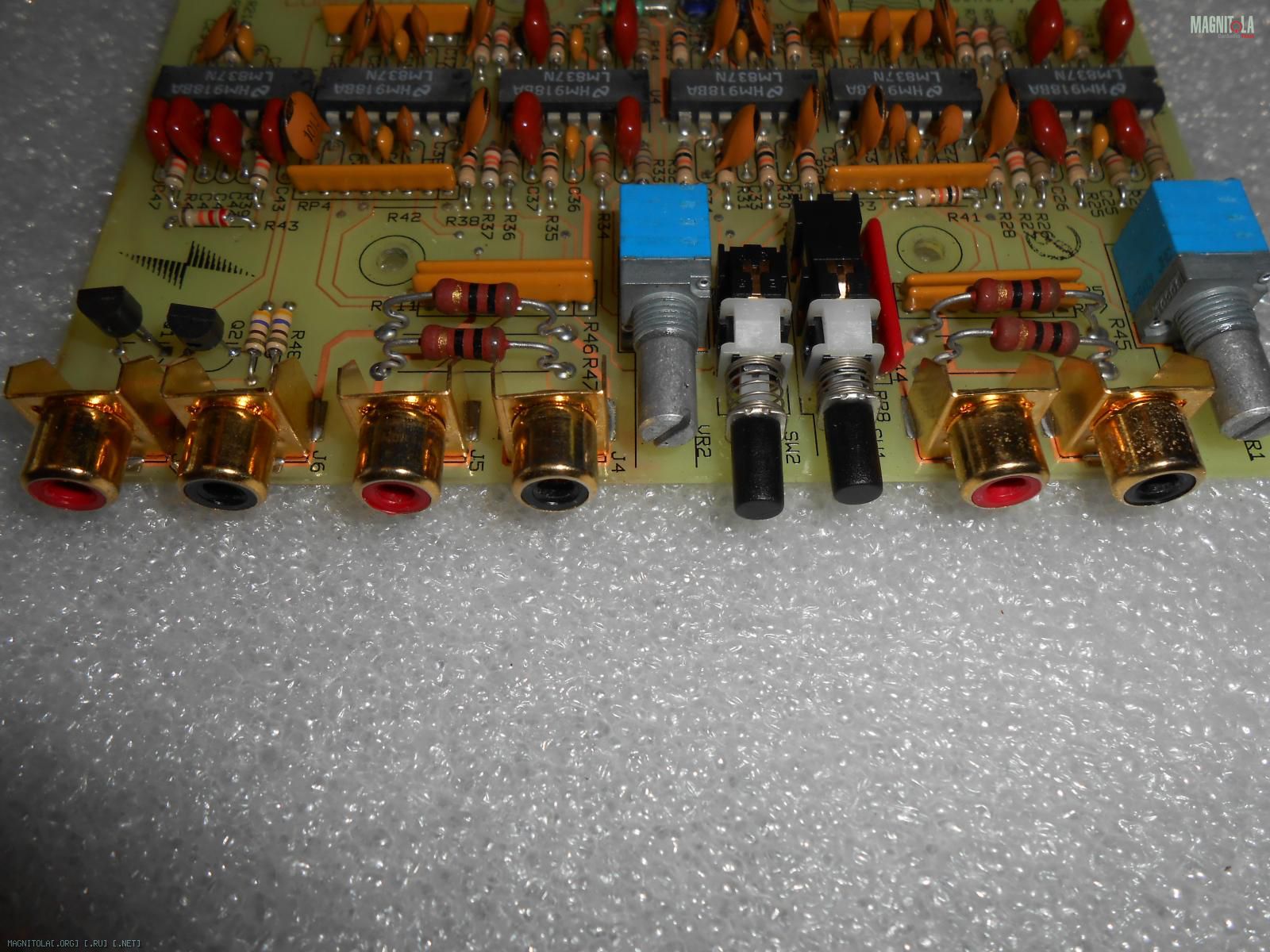

Вложение 1001840

...если фото не помогут,тогда выложите свои в проблемных местах,постараюсь помочь по возможности.,

---

В целом похож... У меня на вскидку кондериков на питании по более...

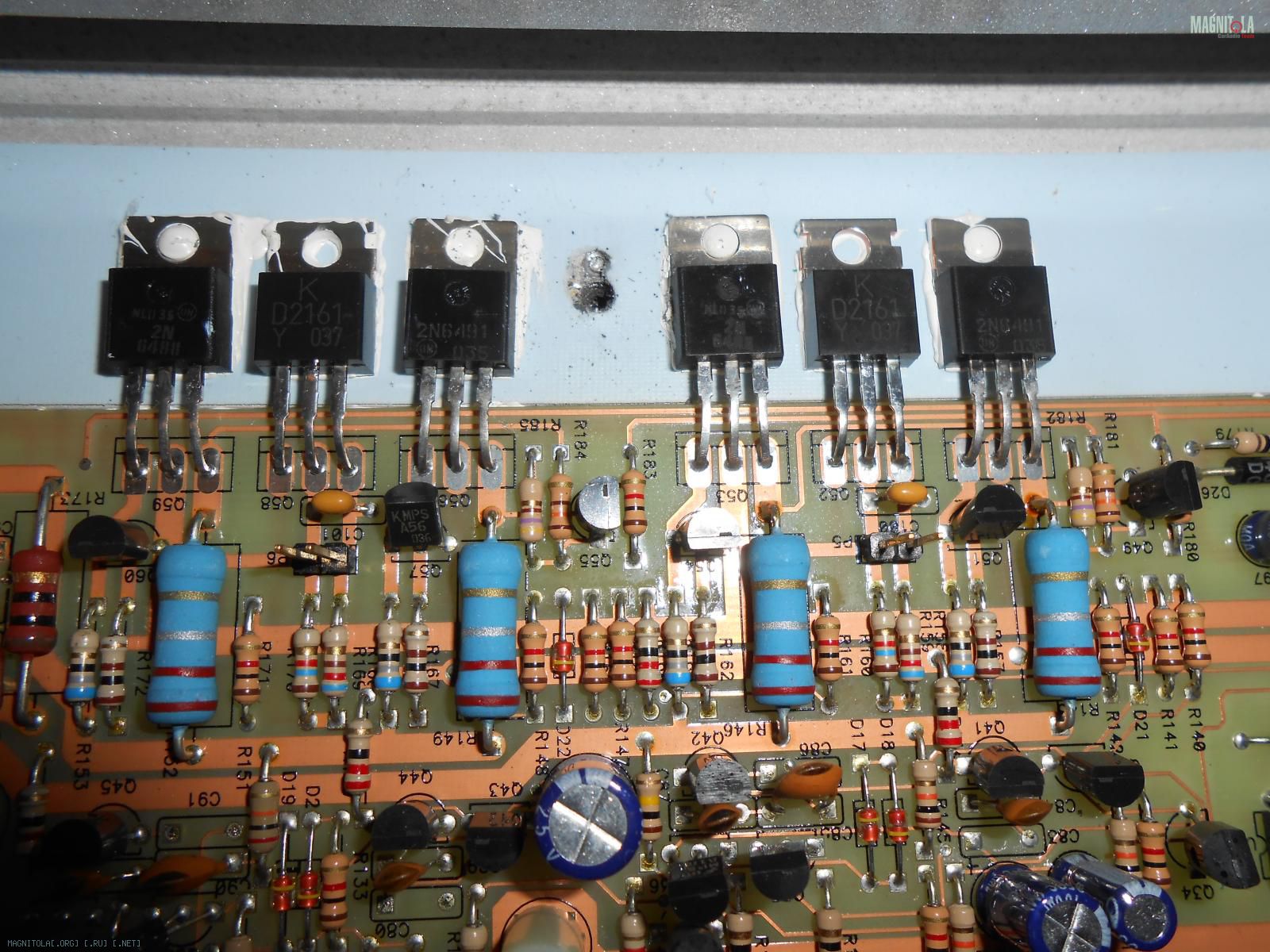

В общем резисторы которые завязаны на массу линейников... Стоят как раз за ними что на фото... Токма у меня по крупнее они..

---------- Сообщение добавлено 12.05.2016 в 23:55 ----------

Резисторы под номерами 44'45'46'47

Отправлено с моего Boost IIse через Tapatalk

Цитата:

---

Сообщение от SERGIK72

В целом похож... У меня на вскидку кондериков на питании по более...
В общем резисторы которые завязаны на массу линейников... Стоят как раз за ними что на фото... Токма у меня по крупнее они..

---

Понятно,что похож.Тогда жду фото и комментарии в проблеме, по замене компонентов.,

Цитата:

---

Сообщение от gena60

Понятно,что похож.Тогда жду фото и комментарии в проблеме, по замене компонентов.,

---

http://uploads.tapatalk-cdn.com/2016...647781672f.jpg

---------- Сообщение добавлено 13.05.2016 в 00:11 ----------

Наконец-то получилось фото закинуть..

Отправлено с моего Boost IIse через Tapatalk

Цитата:

---

Сообщение от SERGIK72

Наконец-то получилось фото закинуть..

---

Это хорошо!:thank_you:

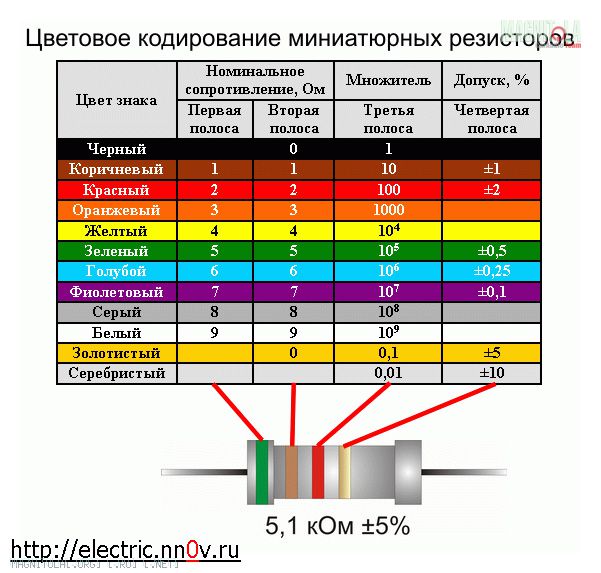

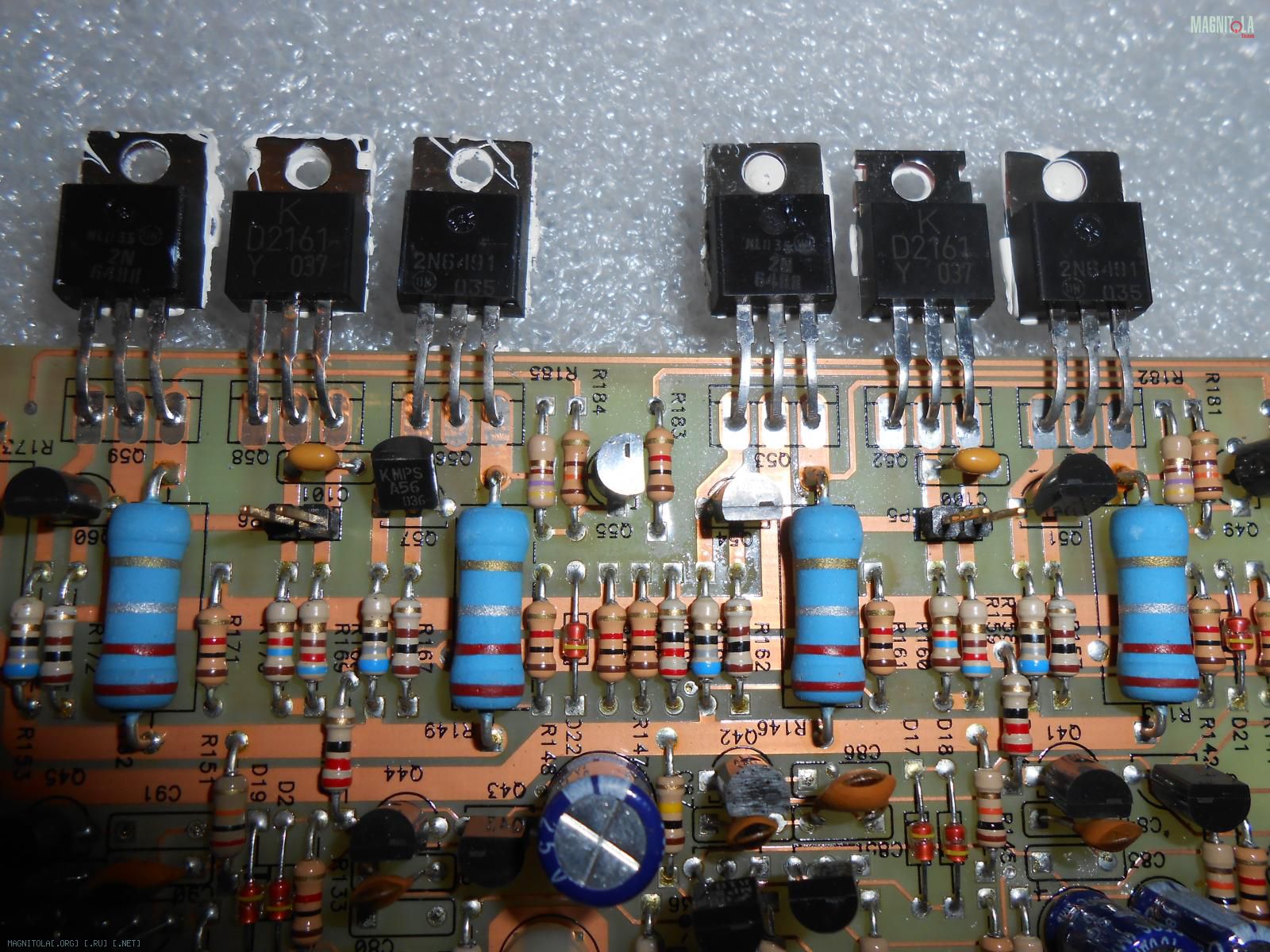

Остаётся посмотреть номиналы резисторов по цветовой маркировке и заменить неисправные,восстановив дорожки прогоревшие:
Вложение 1001954

У меня либо прога глюкает либо я что то не так делаю... Номинал выдаёт аж на в. GOM[emoji33]

---------- Сообщение добавлено 13.05.2016 в 00:41 ----------

Вместо дорожек буду проводульки тянуть... В целом дорожки есть... Они просто от платы отвалились)))))))

Отправлено с моего Boost IIse через Tapatalk

Цитата:

---

Сообщение от SERGIK72

У меня либо прога глюкает либо я что то не так делаю..

---

Причём здесь прога? Всё просто решается по маркировке.Если за рулём ездите,то цветоощущения должны быть в норме,а иначе водительского удостоверения не получите.Кольца в маркировке помогут определить истинный цвет,даже при сильной прожарке резистора.,есличо

SERGIK72, судя по фото, силовые резисторы может быть и уцелели (выгорели места соединения резисторов с дорожками платы); вы эти резисторы прозванивали?
