Всем доброго ....!!!
Господа, магнитола Supra SWD-403. Подаю питалово, передняя панель моргнет (причем всем что у неё есть вместе с матрицей) и,,,, "как говорят - а в ответ тишина", отцепляю питалово через секунду опять всплеск освещения, но, на стадии разряда кондера(как то так это можно объяснить) Проц. TMP86FS49FG. На 28 лапе ACC=0. Не могу понять где оно формируется но явно не здесь: http://savepic.su/7222410m.jpg
...MCU5V=5V на противоположной лапе R106 относительно проца присутствует. Может кто подискутировать подобное поведение данного аппарата???
19.05.2016, 10:24
ImportMotion
Re: Supra SWD-403 Уходит в защиту после включения
А этот бренд вообще не стоит рассматривать. Что усилители, что магнитолы... Хорошая Супра - это Тойота Супра! Все остальное- от лукавого:)
19.05.2016, 10:31
Lexx69
Re: Supra SWD-403 Уходит в защиту после включения
Цитата:
Сообщение от ImportMotion
А этот бренд вообще не стоит рассматривать. Что усилители, что магнитолы... Хорошая Супра - это Тойота Супра! Все остальное- от лукавого:)
ну раз уж есть, то почему бы не починить... хотя эти и подобные аппараты весьма ненадежны и в любой момент могут преподнести "сюрприз"
Ну раз клочек схемы нашли, значит есть и остальная...
Могу только сказать, Мультиметр в руки и мерить цепь АСС от и до, для начала...
19.05.2016, 11:02
Dzaki
Re: Supra SWD-403 Уходит в защиту после включения
Lexx69 - в самую точку, почему бы и нет(знаний малёха только не хватает -именно по магнитолам).
Цитата:
Ну раз клочек схемы нашли, значит есть и остальная...
...и здесь в цель, да схема есть.
Цитата:
Мультиметр в руки и мерить цепь АСС от и до,
...то же не плохо сказано. А от и до - это как??? от коллектора Q103 и до 28 лапы проца???
...вы именно про АСС говорите?, или под словом АСС подразумеваете ещё и другие питающие цепи??? я пока не сильный спец в магнитолах но в общем, схемы читаю и понимаю.
---давайте попробуем, если уж вы так настроены.
19.05.2016, 22:13
gena60
Re: Supra SWD-403 Уходит в защиту после включения
Цитата:
Сообщение от Lexx69
Мультиметр в руки и мерить цепь АСС от и до, для начала...
Если все питания в норме,то стоит обратить внимание на прошивку,судя по описанию:
Цитата:
Сообщение от Dzaki
Подаю питалово, передняя панель моргнет (причем всем что у неё есть вместе с матрицей) и,,,, "как говорят - а в ответ тишина"
....тут уже другой расклад будет,к сожалению.,
20.05.2016, 02:55
Dzaki
Re: Supra SWD-403 Уходит в защиту после включения
Цитата:
....тут уже другой расклад будет,к сожалению.,
:rofl::rofl::rofl:gena60 - вообще то я это понимаю :boast: ,ты лучше чего поконкретней посоветуй, схему дать?? или есть??
20.05.2016, 20:38
gena60
Re: Supra SWD-403 Уходит в защиту после включения
Цитата:
Сообщение от Dzaki
ты лучше чего поконкретней посоветуй, схему дать?? или есть??
Схема нужна только для проверки основных питаний,которые требуются для работы основных узлов,это всё вычисляется по даташиту всегда.
Цитата:
Сообщение от Dzaki
вообще то я это понимаю
Это хорошо,что понимаете. Я это и сказал,что на уровне старта не работает программа,поэтому в ответ тишина.Сбой в прошивках очень часто происходит,только найти их не так просто в итоге.Неблагодарное занятие для меня,овчинки выделки не стоит по трате времени на поиски.Если Pioneer или Alpine,то можно побороться.,
21.05.2016, 06:00
Dzaki
Re: Supra SWD-403 Уходит в защиту после включения
Цитата:
Если Pioneer или Alpine,то можно побороться.,
gena60 - немного истории из жизни Ж). Есть у меня знакомый "инженер электронщик", ноуты ремонтирует. Как то звоню к нему спрашиваю
-слушай, говорю а у MOSFEET-а на затворе чётки говорю пилообразный импульс должен быть или..... я тогда ЗУ делал. Он сначала спрашивает...
-а в какой он цепи стоит??
Я:
-в горячей у ЗУ.
ОН:
-а я говорит ЗУ ни разу не делал.
Я:
-так ты же инженер-электронщик??
ОН:
-так я по компам, и то не по всем.
Я:
так а ты хоть закон Ома знаешь?
ОН:
-а это чё за закон??
Я:
:facepalm::facepalm: -Слушай говорю, Андрюха за 10лет и обезьяну можно натаскать на ремонт определённых ноутов. Какой ты говорю инженер-электронщик если ты читаешь только те схемы на которые тебя натаскали. Схему телевизора прочитаешь??
ОН: нет
Я: так ты говорю не инженер-электронщик а радиоремонтник ноутбуков, т.е. человек натасканный на определённые модели ноутов, которые он чинит по памятке в своей голове. Но в общей сути работы схем не понимает.
....я ни хочу вас этим обидеть или как то смутить в вашем профессионализме но если уж вы занимаетесь ремонтом магнитол, то какая разница какую чинить. Будь то Pioneer или Supra. Логика работы магнитол почти одинакова различие лишь в схемотехническом решении.
Какая разница между,,,, ,,,,скажем буржуйской AP1507 и совдеповской Кр142ен12???
21.05.2016, 10:38
terrarist
Re: Supra SWD-403 Уходит в защиту после включения
разница сугубо в соотношении времени\выгоде.
Пион и альпы стоят раза в три дороже супр и качественнее в пять раз, за них люди готовы платить. Правда они и сложнее в ремонте. И это у же к вопросу об
Цитата:
Сообщение от Dzaki
различие лишь в схемотехническом решении
, и если конкретнее то различие это очень и очень существенное.
Если не верите откройте вашу супру и рядом откройте пионер (только не голимый китай, а оригинал) и вы поймете насколько
Цитата:
Сообщение от Dzaki
Логика работы магнитол
будет различаться. Я говорю не о основных принципах, типа там подал питание, нажал на кнопку и все включилось, и здесь тоже - значит аппараты похожи, Я о том что реализация и последовательность выполняемых команд разная.
Но я конечно же никого не хочу обидеть..
21.05.2016, 20:12
gena60
Вложений: 3
Re: Supra SWD-403 Уходит в защиту после включения
Цитата:
Сообщение от Dzaki
т.е. человек натасканный на определённые модели ноутов, которые он чинит по памятке в своей голове. Но в общей сути работы схем не понимает.

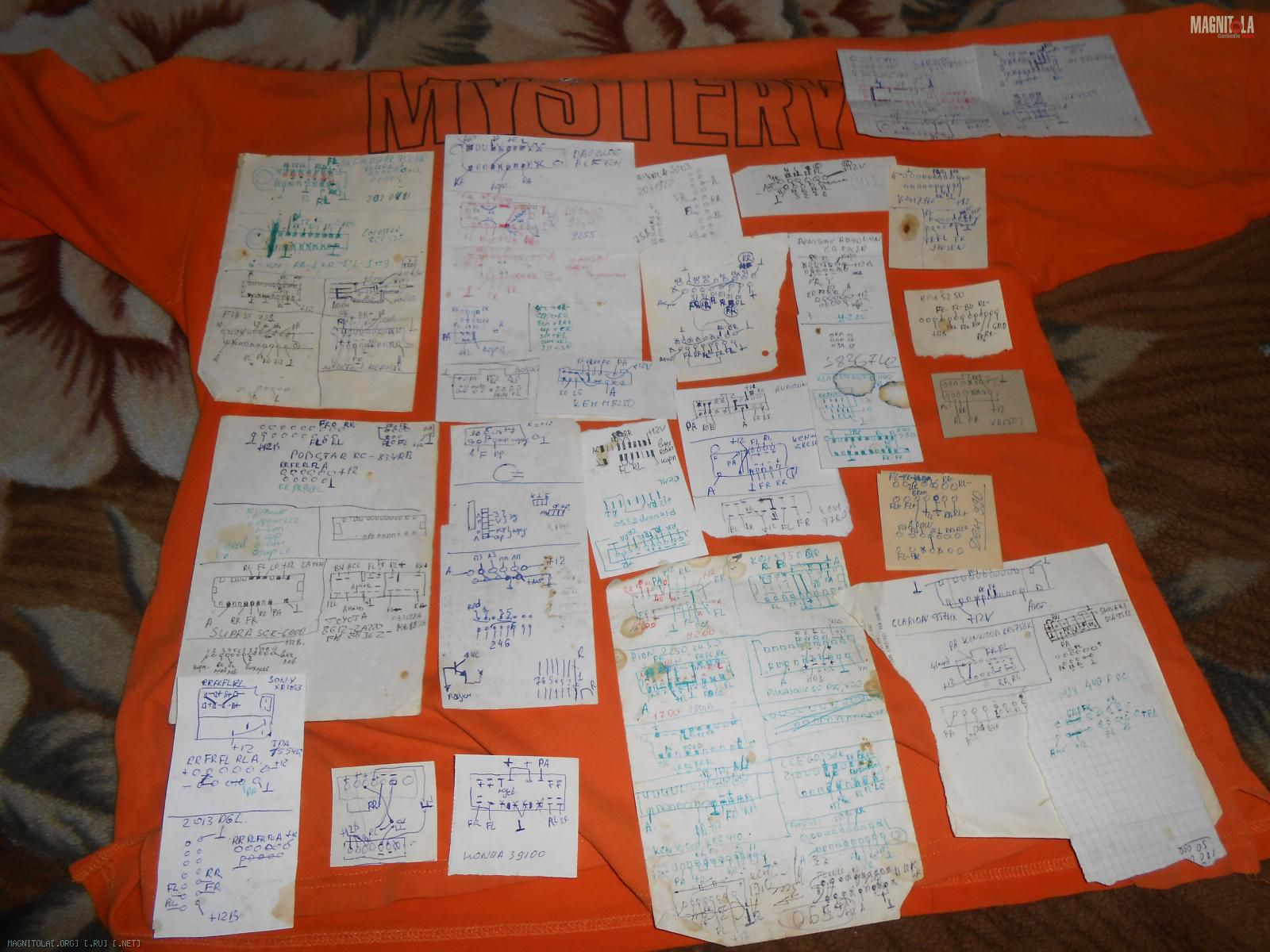

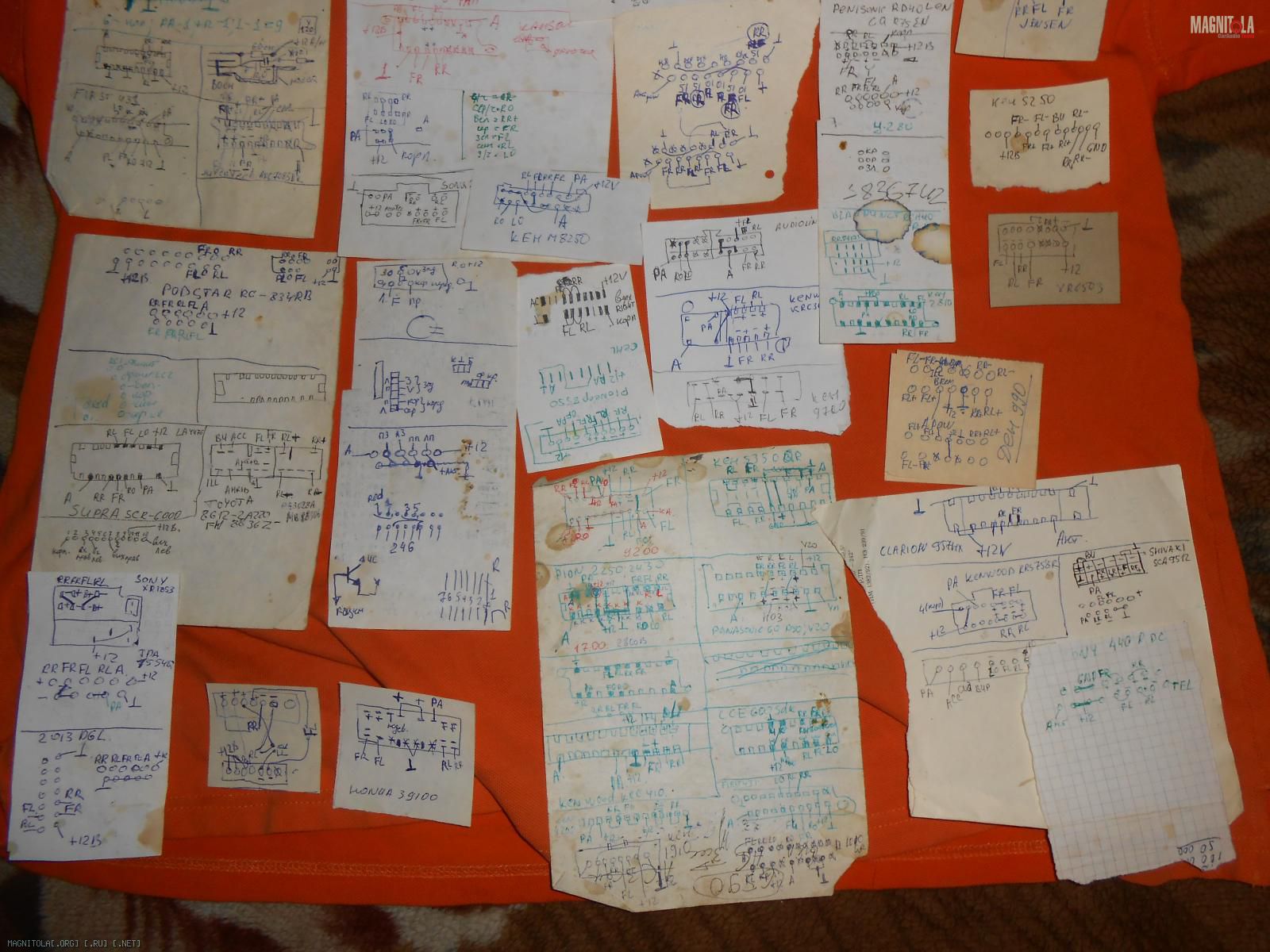

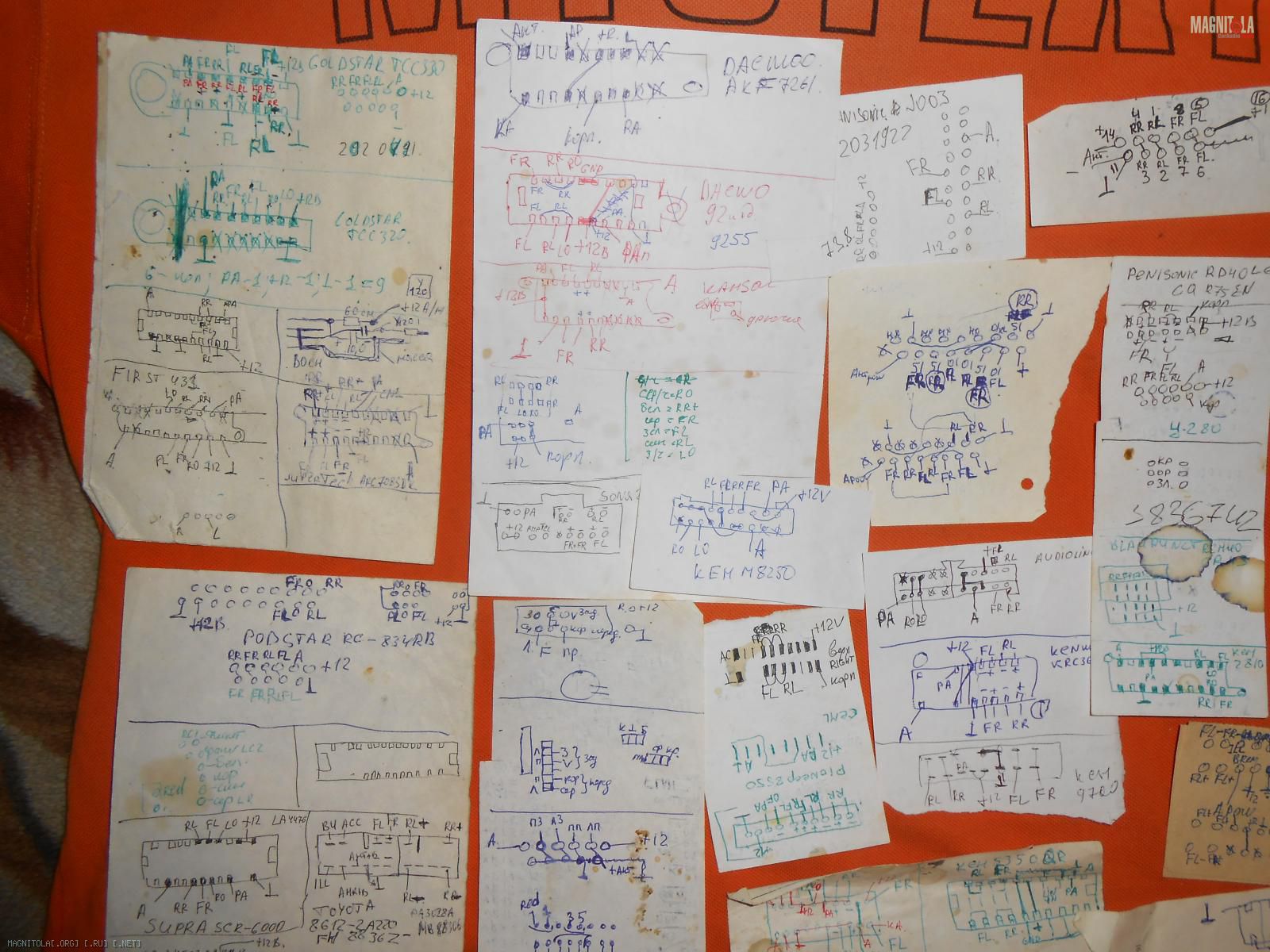

Это не причём,меня никто не натаскивает - разбираюсь сам в девайсах,проводя ночи за рабочим столом.Чинить не собираюсь,но ремонт интересен: основные отличия в том,что ремонт требует осмысления и определённую логику в действиях.Тупая замена деталей не поможет в этом.Да,долго,но результат можно получить положительный - спешка приведёт к исправлению ошибок,которые были и начинать всё заново всё равно придётся.Поэтому вывод у меня такой был выше : лучше потратить время на аппарат с качественными комплектующими,чем бороться с дешёвой комплектацией.Вот только часть схем разъёмов,которые вызванивал и находил распиновку(не одна сотня ГУ в руках побывала):
