Здравствуйте , сгорела микросхема в магнитоле jvc kd-x150 , микросхему новую поставили . При включении пишет WARNING CHK WIRING THEN RESET UNIT и не как не реагирует кроме как вкл./выкл. Что может быть не так ??
Как я понял надо сбросить настройки, кнопкой reset не помогает.Может можно зажать несколько кнопок и сбросятся настройки (какие тогда). Или только через программатор.Спасибо .
Переводчик перевел: ПРЕДУПРЕЖДЕНИЕ ЧК ПРОВОДКИ ЗАТЕМ СБРОСИТЬ БЛОК.
перевожу с русско-китайского))) на нормальный... у вас к.з. акустических проводов между собой, на кузов, на + питания... любой из вариантов...Цитата:
Сообщение от Алексей алтай
Все правильно , из-за этого микросхема и сгорела , но ошибка осталась после установки новой. Вопрос не в переводе ошибок на русский , а как её сбросить. Вы поможете мне ?Цитата:
Сообщение от Алексей алтай
Из за "ошибок" усилители не горят и сбросить тут врятли.Попробуйте отключить разьем на акустику от ГУ.
ПОМОГИТЕ :magnitola_team_ny:
что за микросхема.. их там десяток...Цитата:
Сообщение от ylichnii
Микросхема заменена на аналог или оригинальную?, - укажите её тип по маркировке полностью(например: TDA 7560 или другой вариант).,есличоЦитата:
Сообщение от ylichnii
Вот ссылка на её http://ru.aliexpress.com/item/32387981730.htmlЦитата:
Сообщение от gena60
---------- Сообщение добавлено 23.05.2016 в 22:40 ----------
вот http://ru.aliexpress.com/item/32387981730.htmlЦитата:
Сообщение от Lexx69
Ссылка не читается,закройте её в спойлер,выделите мышкой скопированную и нажмите на второй плюс справа в строке символов.,Цитата:
Сообщение от ylichnii

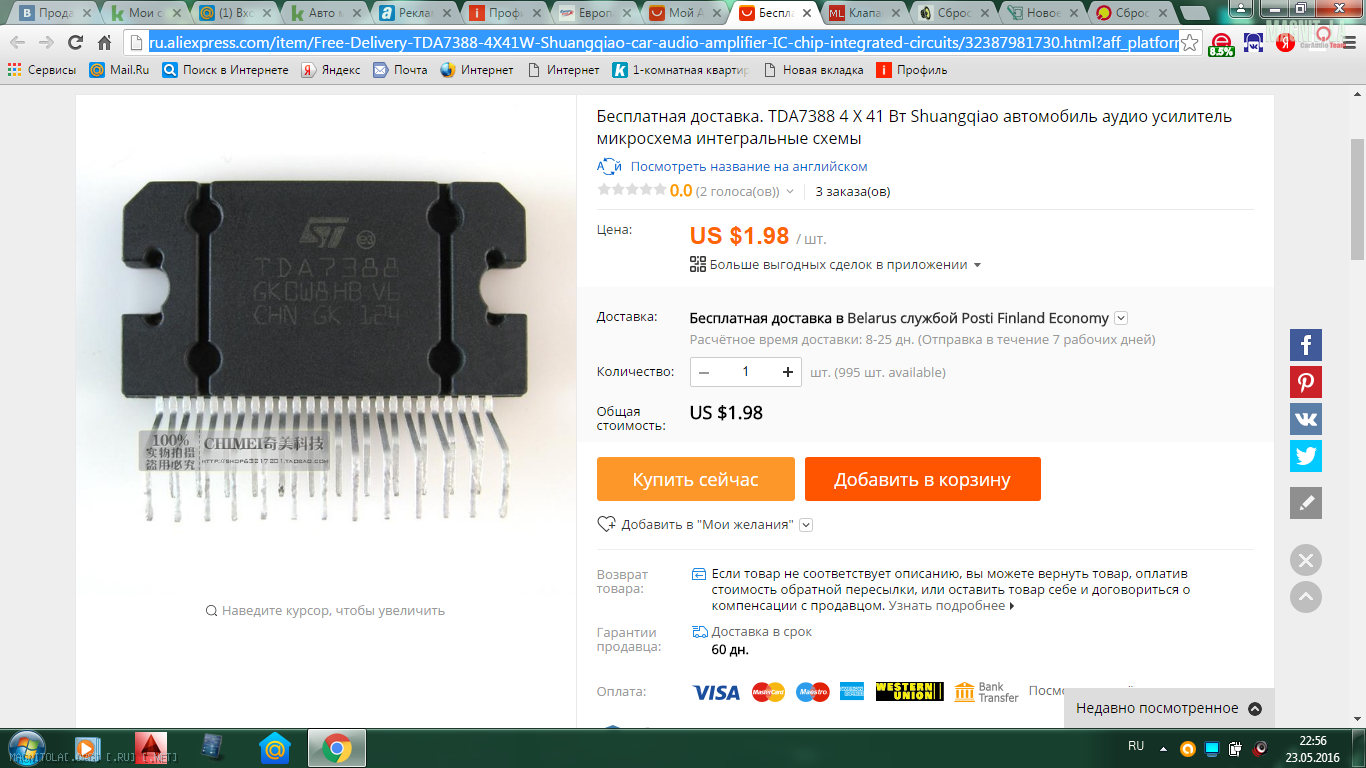

Вложение 1007522Цитата:
Сообщение от gena60
Если акустическая колодка не подключена, то, как один из вариантов, "сопля" при пайке... от выхода УМ софт или что то еще накрывается крайне редко.
А вдруг, Вложение 1007890.
Это самая простая МС,обычный аналог любой PAL,но нет на 25 ноге диагностического сигнала.Сомневаюсь,что в этом ГУ эта МС стояла ранее.,Цитата:
Сообщение от ylichnii
Верно, оригинал не найти .Цитата:
Сообщение от gena60
А как на счёт TDA7560 оригинальной,не левой - не пробовали рассмотреть вариант в замене?!.,Цитата:
Сообщение от ylichnii
У меня оригинальная на 27 ножек, а ваша "оригинальная"-25.Цитата:
Сообщение от gena60
Судя по всему это свежий ЖВС, сталкивался с подобным несколько раз. Первый раз вылетела выходная микросхема (дословно не помню название ошибки которую он выдавал), заменил (от такого же, был донор со сломанной в результате транспортировки платой) ошибка не пропала. Так и валяется где-то, потом было примерно тоже с МС тюнера... Тогда времени разобраться не было, но точно знаю дело не в обвязке и не в МС. К стати, эти магнитолы после удаления сгоревшей МС (хоть УНЧ, хоть тюнера) продолжают выводить ошибку. Поскольку аппараты эти не дороги я долго не разбирался, но очень интересно...
Качайте даташит на процессор,раз УЗЧ на это не влияет,смотрите обвязку - возможно нет одного сигнала(пробитый транзистор например).Проверьте все детали на исправность.,Цитата:
Сообщение от Витт
Хорошо , спасибо!Цитата:
Сообщение от gena60
---------- Сообщение добавлено 25.05.2016 в 21:40 ----------
Если разберетесь дайте знать). СпасибоЦитата:
Сообщение от Витт
gena60, проблема заключалась в том, что на тот момент я не нашел даташиты на те микропроцессоры... Нужно будет посмотреть еще раз, 1,5 года прошло, может уже кто выложи.
Не помешает конечно посмотреть.У меня есть один вариант ГУ из новоделов,в которой стабилизатор вылетел - интернет упорно молчит по его наличию.,:wink3:Цитата:
Сообщение от Витт
