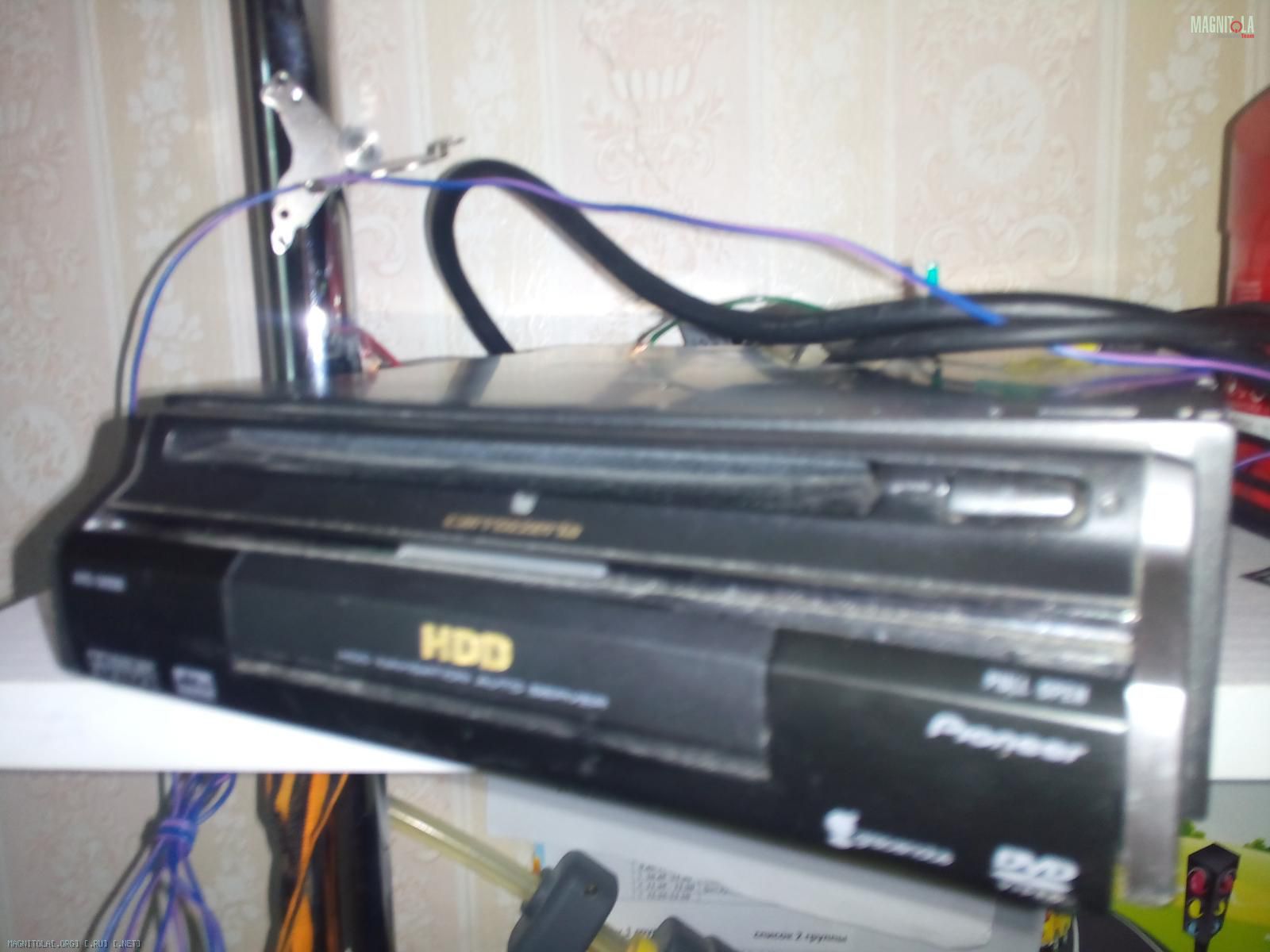

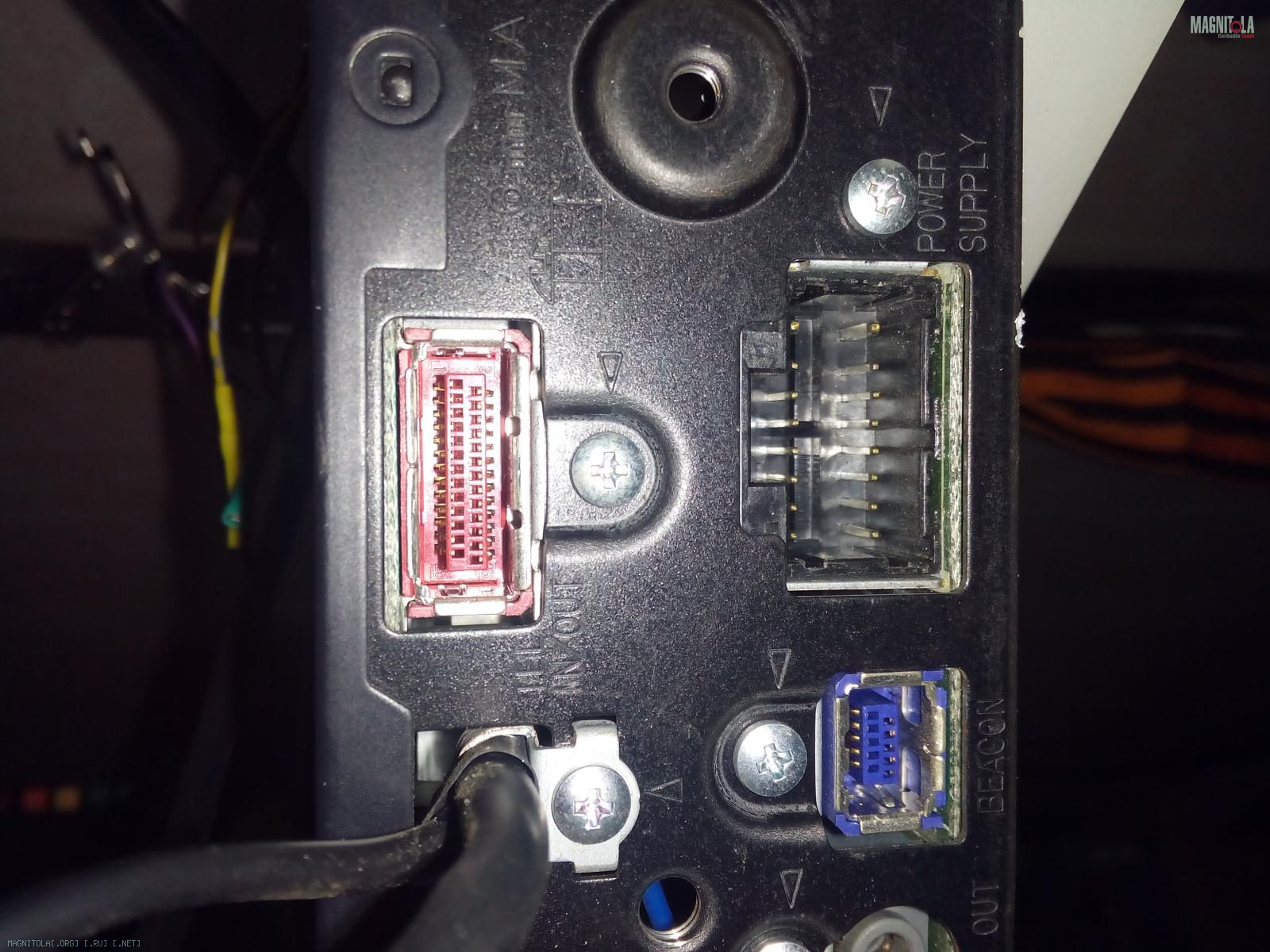

Добрый день. Интересует возможность подключения, может есть у кого такое-же чудо чтоб посмотреть какой провод к какому пину идёт?Вопрос по основной колодке в которой питание. Заранее спасибо.Вложение 1015654Вложение 1015656
Вид для печати
Добрый день. Интересует возможность подключения, может есть у кого такое-же чудо чтоб посмотреть какой провод к какому пину идёт?Вопрос по основной колодке в которой питание. Заранее спасибо.Вложение 1015654Вложение 1015656

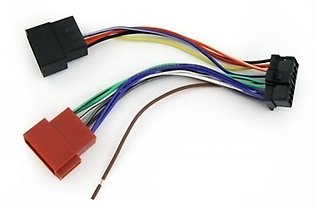

Скорее всего этот:Цитата:
Сообщение от Vadim07
Вложение 1016002
...если он вставляется свободно,то проверить чёрный провод на корпус ГУ не проблема прозвонкой(GND),B.UP(жёлтый) звонится как диод в одном направлении(относительно минуса),а в обратном направлении разряд конденсатора виден.Если эти простые варианты будут схожи,тогда разъём будет аналогичным родному по питанию.С АС будет проще разобраться по разводке,особого труда не возникнет после включения ГУ.,
