Hertz HDP1 уходит в защиту

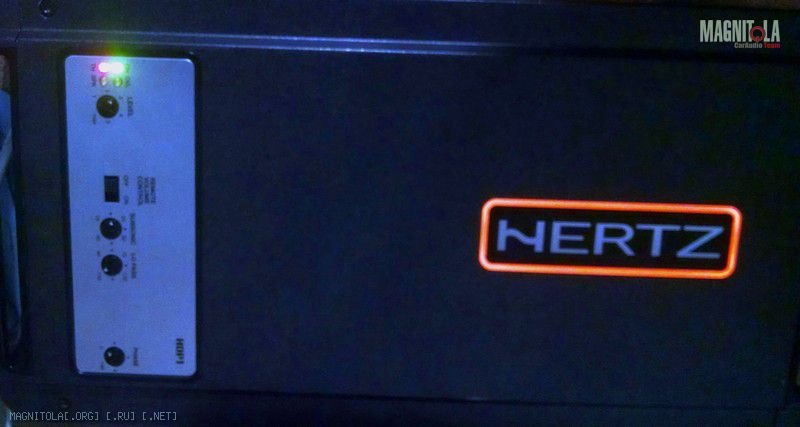

В общем парни, выручайте, знаю что экстрасенсов тут нет, но может кто сталкивался с подобным случаем. Имеется моноблок Hertz HDP1. В один прекрасный момент при включении услышал страшную какафонию из саба - выключил/включил все заиграло. Вечером ситуация повторилась, отключение линейных выходов результатов не дало но тут увидел горящий красный диод TH.
Вложение 1024206
Достал мануал, TH - Terminal status LED (It lights up when thermal protection is active, above 85°C. The amplifier shuts down until the chassistemperature goes below 75°C). Усилитель холодный, диод загорается сразу же. С какого-то раза удалось его включить и диод потух, но это совсем не дело. Кто что может посоветовать, искать хорошего мастера или есть возможность туже термопару проверить тестером, на большее меня явно не хватит :swoon2:
Re: Hertz HDP1 уходит в защиту
Цитата:
Сообщение от
T0xa
Усилитель холодный, диод загорается сразу же.
Защита срабатывает и температура не показатель в этом.Терморезистор редко накрывается медным тазом,но если он не контачит,то возможно срабатывание.У меня за всю практику был один случай и только не пропай в цепи был,но нужно выяснить насколько это актуально в этой цепи,как и влияние на характер неисправности.
Цитата:
Сообщение от
T0xa В один прекрасный момент при включении услышал страшную какафонию из саба - выключил/включил все заиграло.
В этом случае осциллографом посмотреть импульсы в БП на затворах транзисторов,а также в выходном каскаде.По симптомам выходной каскада УЗЧ не работает,одно плечо не в норме - а виноват драйвер или транзистор сможет только спец сказать в итоге.Это предварительно сказал,но если при вскрытии нет явных не пропаек на печатной плате.Фото бы посмотреть не в общем плане,а точечно всей платы не помешает в теме.,
Re: Hertz HDP1 уходит в защиту
Цитата:
Сообщение от
gena60 Терморезистор редко накрывается медным тазом,но если он не контачит,то возможно срабатывание
Это точно по поводу поломки а вот с обрывом.... , схема не реагирует на обрыв только на установленное деление и КЗ в датчике, возможен перегрев драйвера, дросселя, и просто пипец выхлопу.
В ремонт.
Re: Hertz HDP1 уходит в защиту
Цитата:
Сообщение от
WENQ Это точно по поводу поломки а вот с обрывом.... , схема не реагирует на обрыв только на установленное деление и КЗ в датчике, возможен перегрев драйвера, дросселя, и просто пипец выхлопу.
Продолжение может быть бесконечным,но поймать направление всегда будет в приоритете.,
Вложений: 2
Re: Hertz HDP1 уходит в защиту

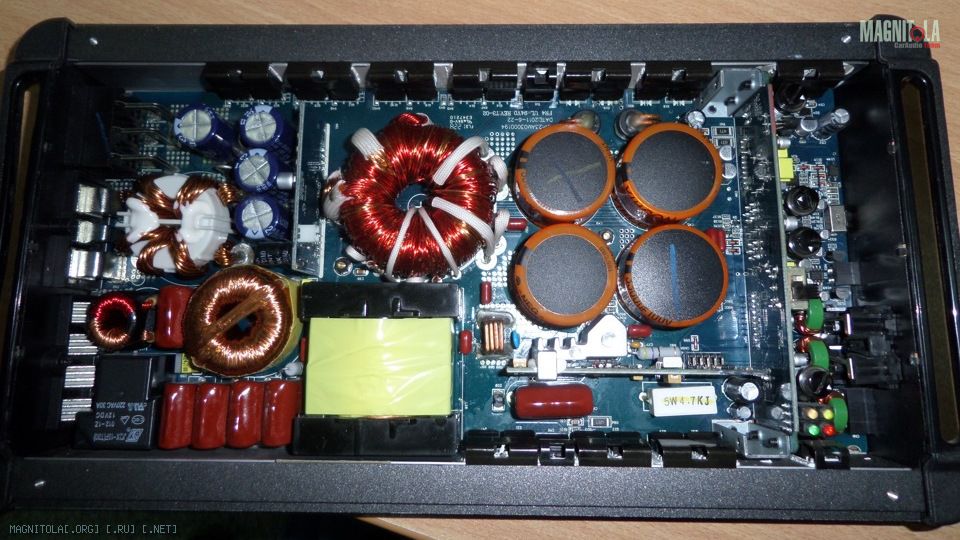

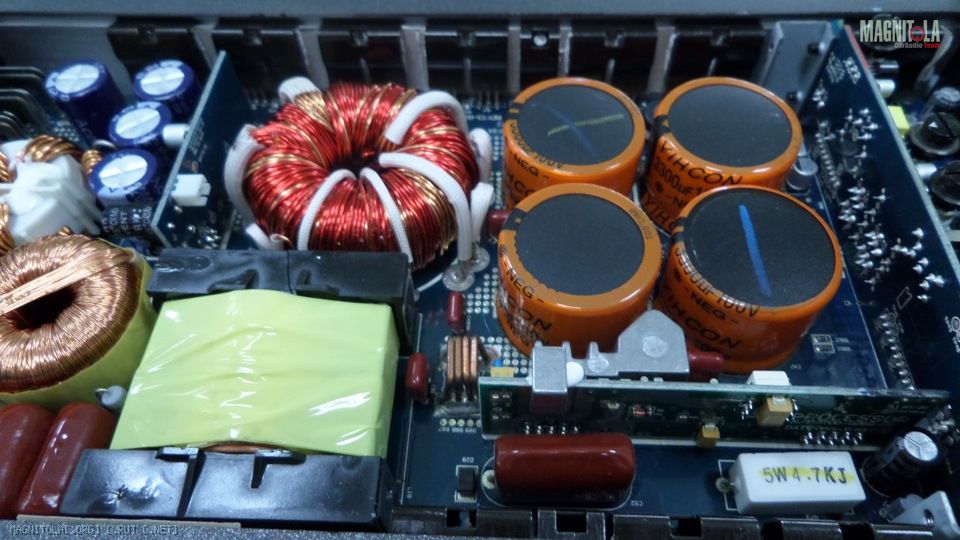

Вскрыл, глянул - никакого криминала на первый взгляд нет, но там все очень компактно и повсеместно SMD пайка, вряд ли я туда дальше полезу своими шаловливыми руками, поищу лучше мастера. Если кто с Новосибирска и знает толковых мастеров - просьба написать мне в ЛС.
Вложение 1025712Вложение 1025714
Цитата:
Сообщение от
gena60 Защита срабатывает и температура не показатель в этом.
Опять же по мануалу есть еще один индикатор срабатывания защиты помимо температуры, перегруза и замыкания на массу - If all LEDs (6) (7) (8) (9) turn on at the same time, the amplifier will
shut down and you will have to contact a service centre, но это не мой случай.
Цитата:
Сообщение от
WENQ В ремонт.
Согласен с вами. Как говориться, для этого есть специально обученные люди.
Re: Hertz HDP1 уходит в защиту
Не стоит с ними шутить дороже будет, правильная мысль даже если пустячок.
Re: Hertz HDP1 уходит в защиту
Цитата:
Сообщение от
T0xa Согласен с вами. Как говориться, для этого есть специально обученные люди.
Это хорошо,что понимаете!!!.,:good2:
Re: Hertz HDP1 уходит в защиту
Решил написать чем же закончилась тема. Усилитель отремонтировали. Погорел драйвер выходного каскада (скорее всего там стоит IR2010).
Re: Hertz HDP1 уходит в защиту
Цитата:
Сообщение от
T0xa Решил написать чем же закончилась тема. Усилитель отремонтировали.
T0xa, спасибо Вам за информацию!!!.,
