Проблема со звуком в магнитоле !
Здравствуйте ! хотелось бы попросить помощи у более опытных людей ))
Такая беда - не работает 1 из 4х выходов на колонки. Несколько лет эта проблема решалась тем что не достающий выход подсоединяется к работающему, но вот как раз дошли руки) так вот, хотелось бы спросить, что и как нужно проверять и что можете посоветовать? )
Вложение 1032010Вложение 1032012Вложение 1032014
Магнитола - Kenwood kdc-5047u
За ранее спасибо !
Re: Проблема со звуком в магнитоле !
1. Для начала надо измерить напряжение на всех восьми выводах на колонки на включенной магнитоле.
Везде должна быть половина питания. Если так, то возможно микросхема усилителя мощности живая.
2. Подключать динамик по очереди к каждому из четырех каналов и водить пальцем по контактам усилителя, если звук будет на всех четырех - тогда в мастерскую.
При отрицательном результате по первому и второму пункту - менять микросхему УМ (которая к радиатору прикручена).
Вложений: 1
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
Flatout
1. Для начала надо измерить напряжение на всех восьми выводах на колонки на включенной магнитоле.
Везде должна быть половина питания. Если так, то возможно микросхема усилителя мощности живая.
2. Подключать динамик по очереди к каждому из четырех каналов и водить пальцем по контактам усилителя, если звук будет на всех четырех - тогда в мастерскую.
При отрицательном результате по первому и второму пункту - менять микросхему УМ (которая к радиатору прикручена).
Чутка подкопавшись обнаружили такую проблемку)) вот контактами доходит до охлождения (как я понимаю) где видно что откололся кусок, и ярко видны 2 проржавевших контакта которые как раз таки идут на колонки. Соединяя их на не работающей колонке появляется звук. Вопрос - можно ли их оставлять соединенными? Если да, то каким образом их стоит соединить ? они же вроде должны через охлаждения проходить :blush2:
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
Нездешний
Если да, то каким образом их стоит соединить ?
Восстановите все дорожки на печатной плате в первую очередь и не занимайтесь лишними вопросами по этому траблу - всё должно заработать нормально,а особенно об этом говорит:
Цитата:
Сообщение от
Нездешний
и ярко видны 2 проржавевших контакта которые как раз таки идут на колонки.
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
Нездешний
Соединяя их на не работающей колонке появляется звук
Соединить и идти пить пиво :drinks:
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
gena60
Восстановите все дорожки на печатной плате в первую очередь и не занимайтесь лишними вопросами по этому траблу - всё должно заработать нормально,а особенно об этом говорит:
просто спаять 2 контакта эти значит ?))
---------- Сообщение добавлено 11.07.2016 в 22:30 ----------
Цитата:
Сообщение от
Flatout
Соединить и идти пить пиво :drinks:
так и сделаю !:drinks: просто разве он не обязательно должен через охлаждение проходить ?))
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
Нездешний
просто спаять 2 контакта эти значит ?))
Нет,не просто - а в продолжении дорожек на печатной плате,повторяя их геометрию прохождения на ней,исключая замыкания и т.п.,
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
gena60
Нет,не просто - а в продолжении дорожек на печатной плате,повторяя их геометрию прохождения на ней,исключая замыкания и т.п.,
с дорожками все в порядке, не проходит просто через то место где указал на фото :to_take_umbrage:
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
Нездешний
не проходит просто через то место где указал на фото
...только это место разглядеть на фото очень сложно без микроскопа.,:whistle:
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
gena60
...только это место разглядеть на фото очень сложно без микроскопа.,:whistle:
там как я понял какой то тепло-перидаюший материал)) вот и хотел спросить - не будет ли нечего страшного если их спаять за пределами того материала в котором они находились ?В-)
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
Нездешний
нечего страшного если их спаять за пределами того материала в котором они находились ?
Фото чёткие помогут определить конкретно Ваши мысли - технически пока не понимаю логики,о чём идёт речь.,
Вложений: 1
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
gena60
Фото чёткие помогут определить конкретно Ваши мысли - технически пока не понимаю логики,о чём идёт речь.,

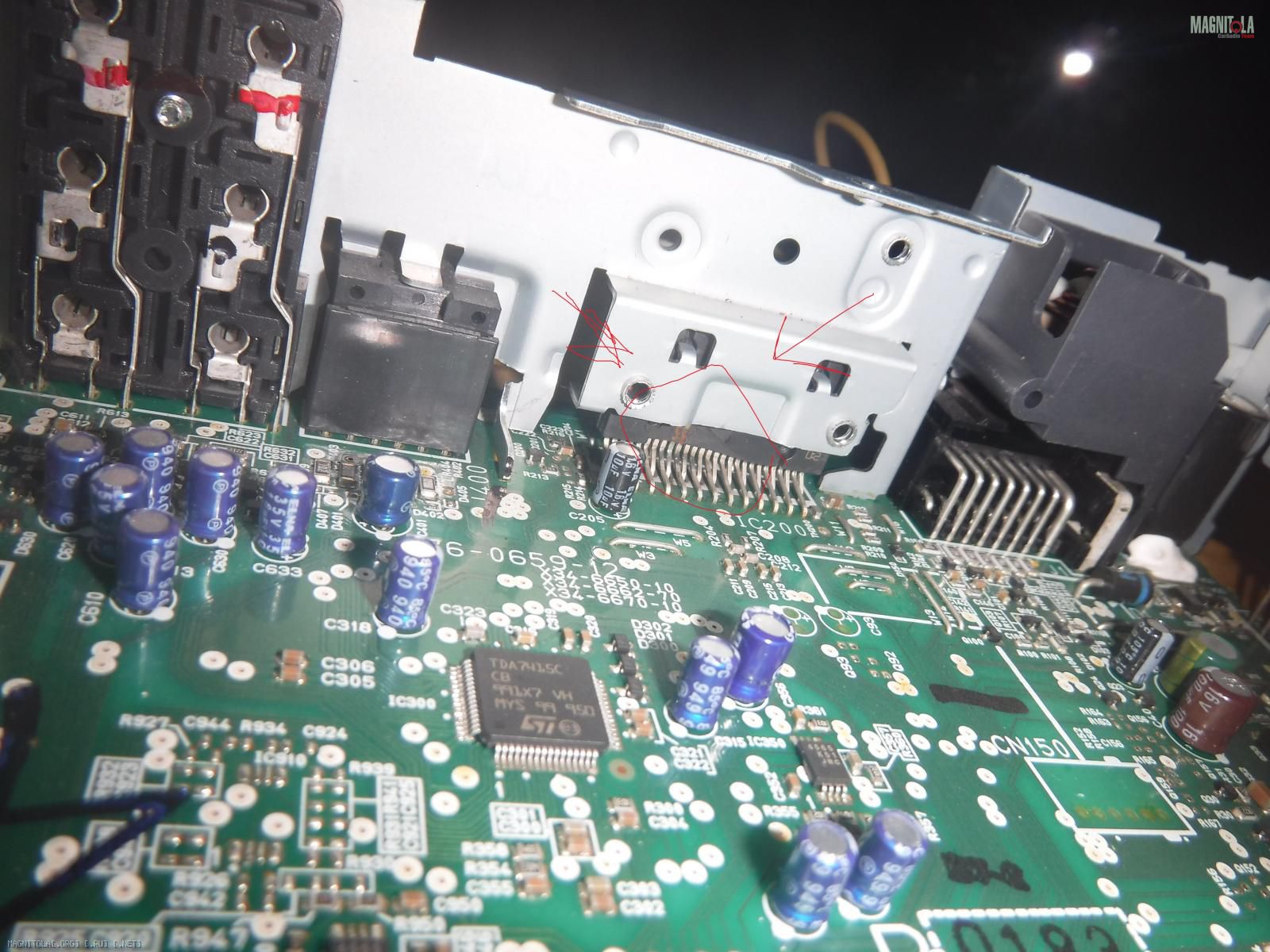

Вложение 1032222 лутче сделать не смог.. вон 2 контакта видно чутка)
Re: Проблема со звуком в магнитоле !
Ничего не понятно. Не из слов, не из фото. Если "два контакта" - это крепежный кронштейн через два отверстия в микросхеме, то они здесь не причем.
Цитата:
Сообщение от
gena60
Восстановите все дорожки на печатной плате в первую очередь
А вот это, явно причем.
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
Flatout
А вот это, явно причем.
Ну да,конечно не причём- если хаотичность мыслей сам автор не понимает.,
Re: Проблема со звуком в магнитоле !
Блин, "причем" в буквальном смысле, с вероятностью процентов семьдесят. В этой теме у всех адекватность изложения теряется:)
Re: Проблема со звуком в магнитоле !
Цитата:
Сообщение от
Flatout
В этой теме у всех адекватность изложения теряется
Адекватность есть,но она разная в понимании участников.,есличо
Re: Проблема со звуком в магнитоле !
спасибо gena60 и Flatout за отзывчивость ) проблема устранена ))
Re: Проблема со звуком в магнитоле !
Нездешний,
Гарай!!!,-можно подробнее рассказать - что было сделано?!.,
