Ищется схема на моноблок Helix E10 Esprit.
Вид для печати
Ищется схема на моноблок Helix E10 Esprit.
Лучше опишите неисправность - СМ вряд-ли найдёте,может и без него можно разобраться.,есличо
Позавчёра обнаружил что не работает саб, полез в багажник, а на усиле не горит лампа состояния, проверил основные силовые преды, оказались целы. Полез в преды усилителя, четыре 20 амперных преда выгорели, поменял, при подаче напруги на провод REM преды горят. Снял усь, вскрыл, запаха и следов гари не обнаружил. Попробовал дома подключить , при подаче питания на REM усилитель издает истошный писк (похоже на срабатывание зашиты, лампа светится красным). При детальном осмотре платы обнаружилось 2 обугленных сопротивления, которые были напаяны сверху на такие же обугленные. Их номинал узнать не представляется возможным. Сопротивления стоят около 2х микросхем в правой части усилителя. Дорожки целы, транзисторы питания и усиления целы. Похоже что этот усь кто то уже ковырял, хотя продавали как новый, видны места не заводской пайки на плате. Как то так...
---------- Сообщение добавлено 22.07.2016 в 02:18 ----------
Может кто поделится качественным фото внутренностей усилителя, посмотреть что должно стоять.
Гена, там плата как и в Браксе, залита черным лаком... по фото дорожки разглядеть будет проблематично.
---------- Сообщение добавлено 23.07.2016 в 18:22 ----------
mnevis, возможно усь ни кто не ковырял, такое и с завода бывает...
То что идет писк, это перегрузка ПН, а звенит транс... а вот почему, причин может быть много... без выявления причины, включать не рекомендую, по крайней мере только через блок питания с защитой, иначе можно пожеч силовые транзисторы.

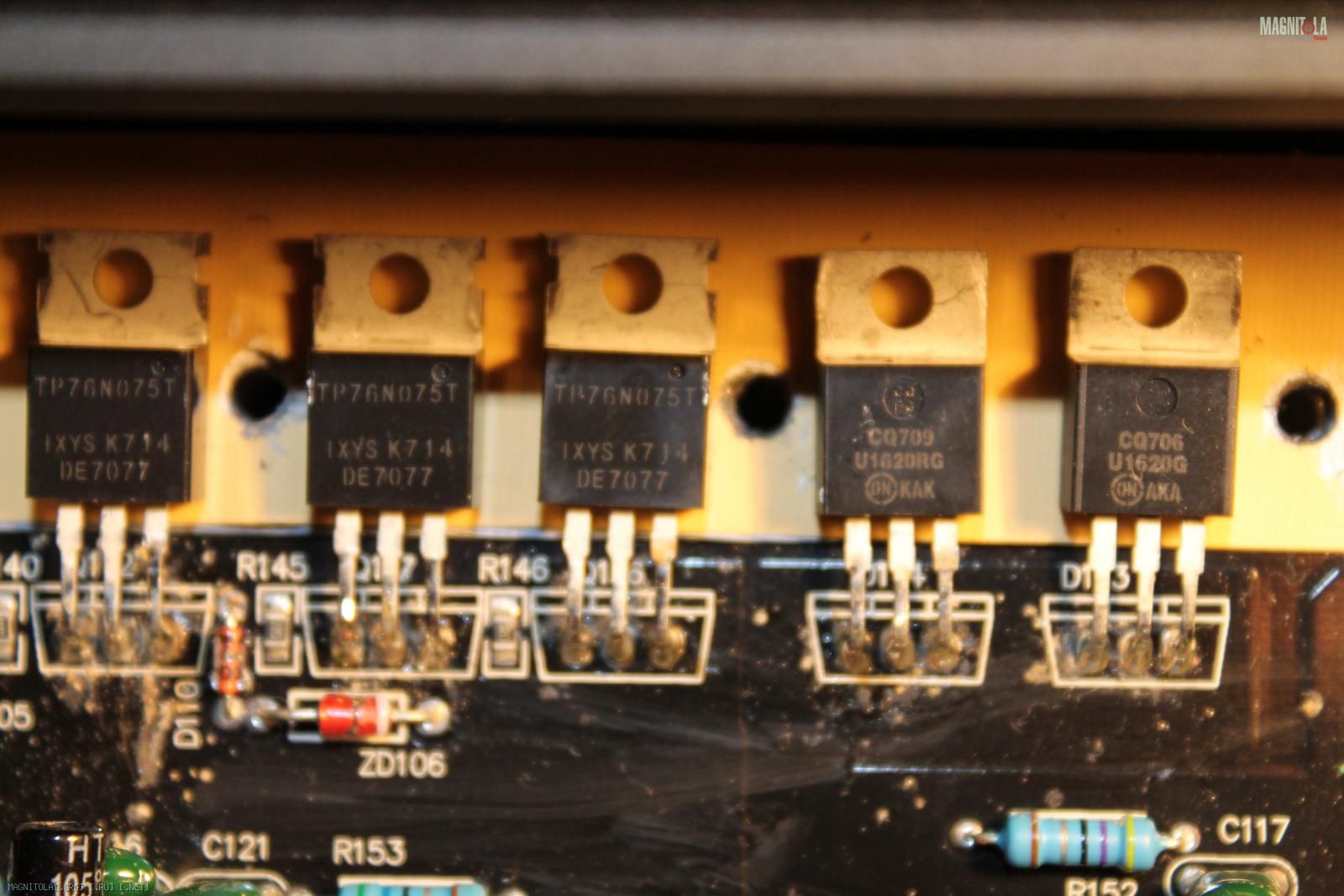

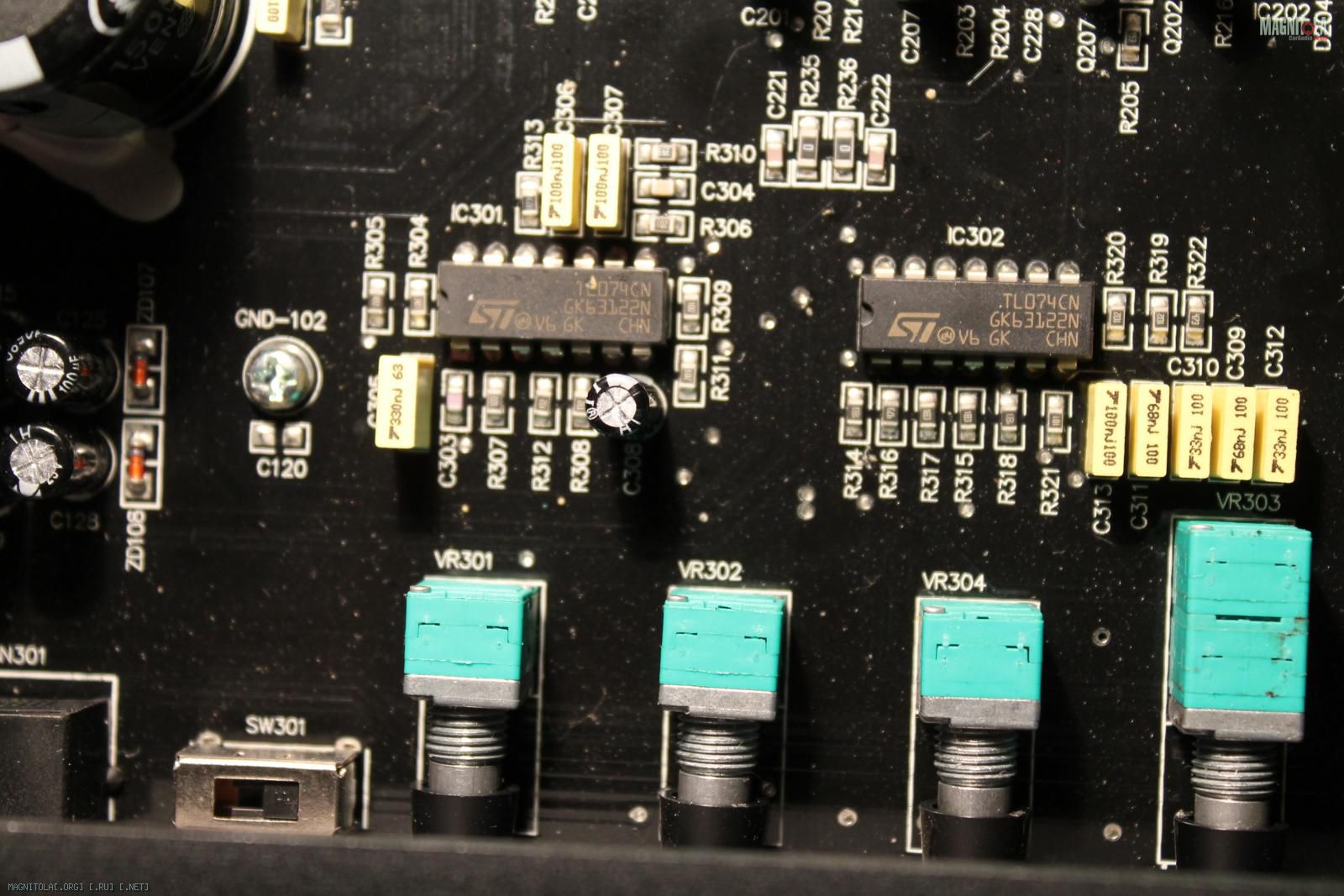

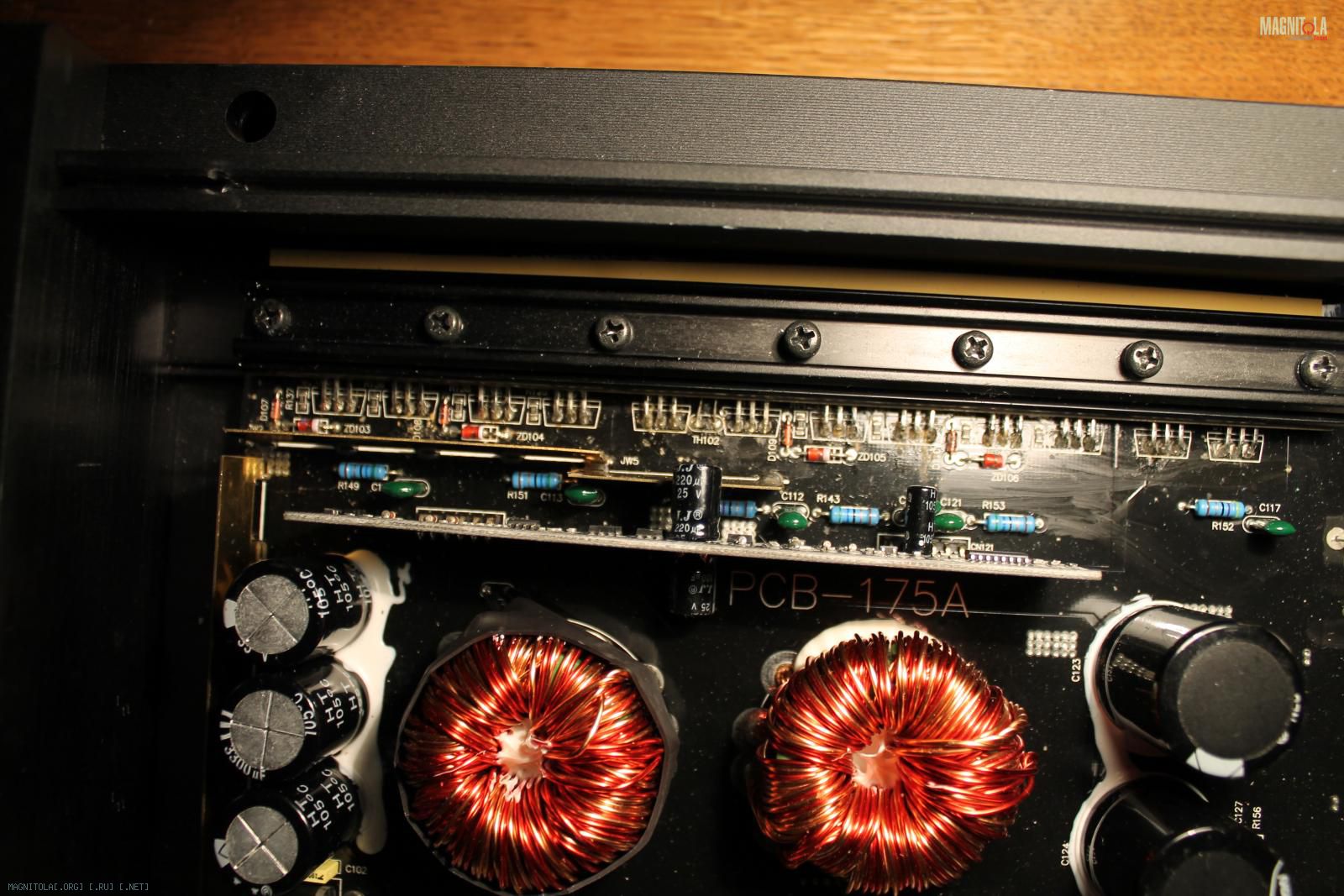

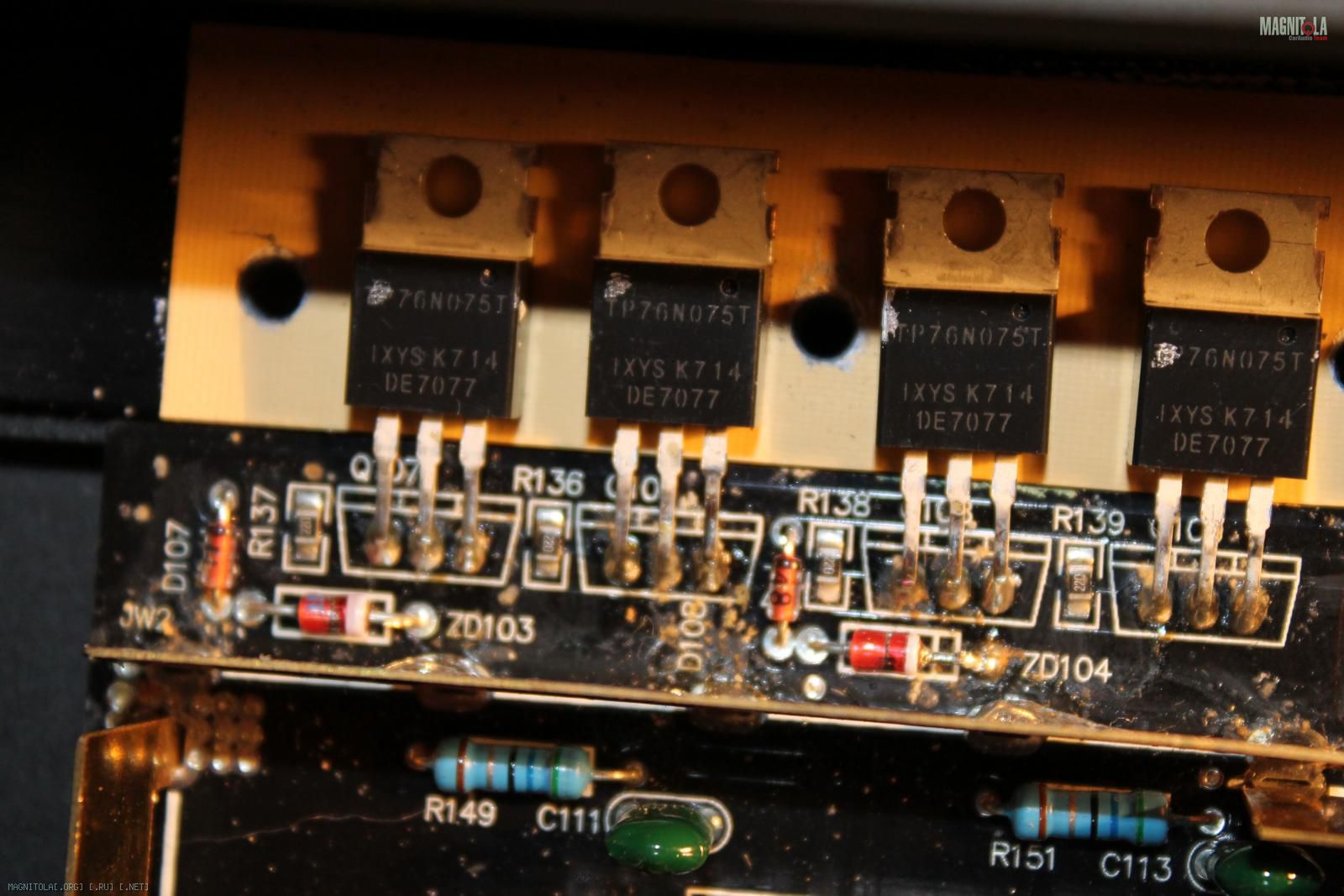

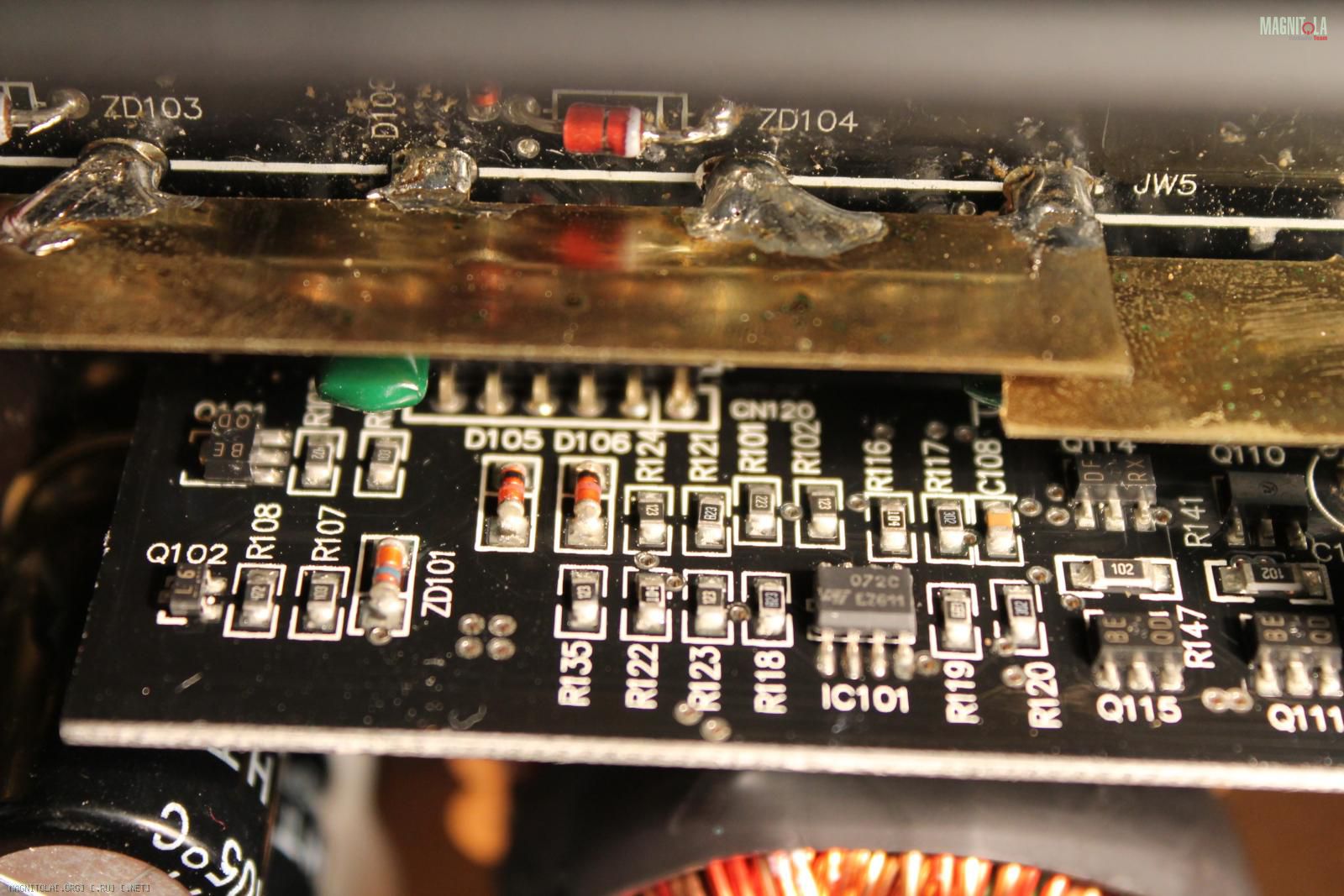

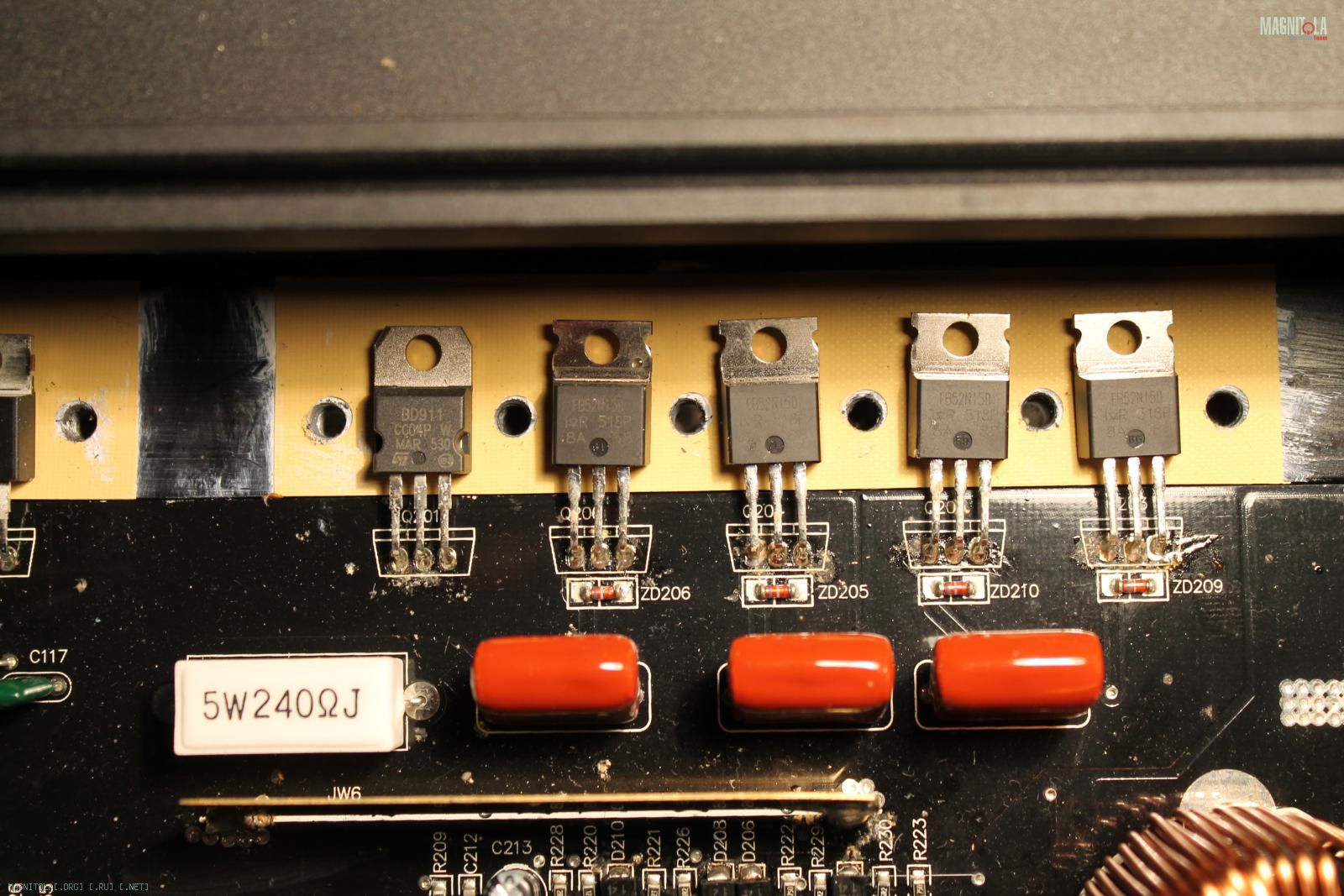

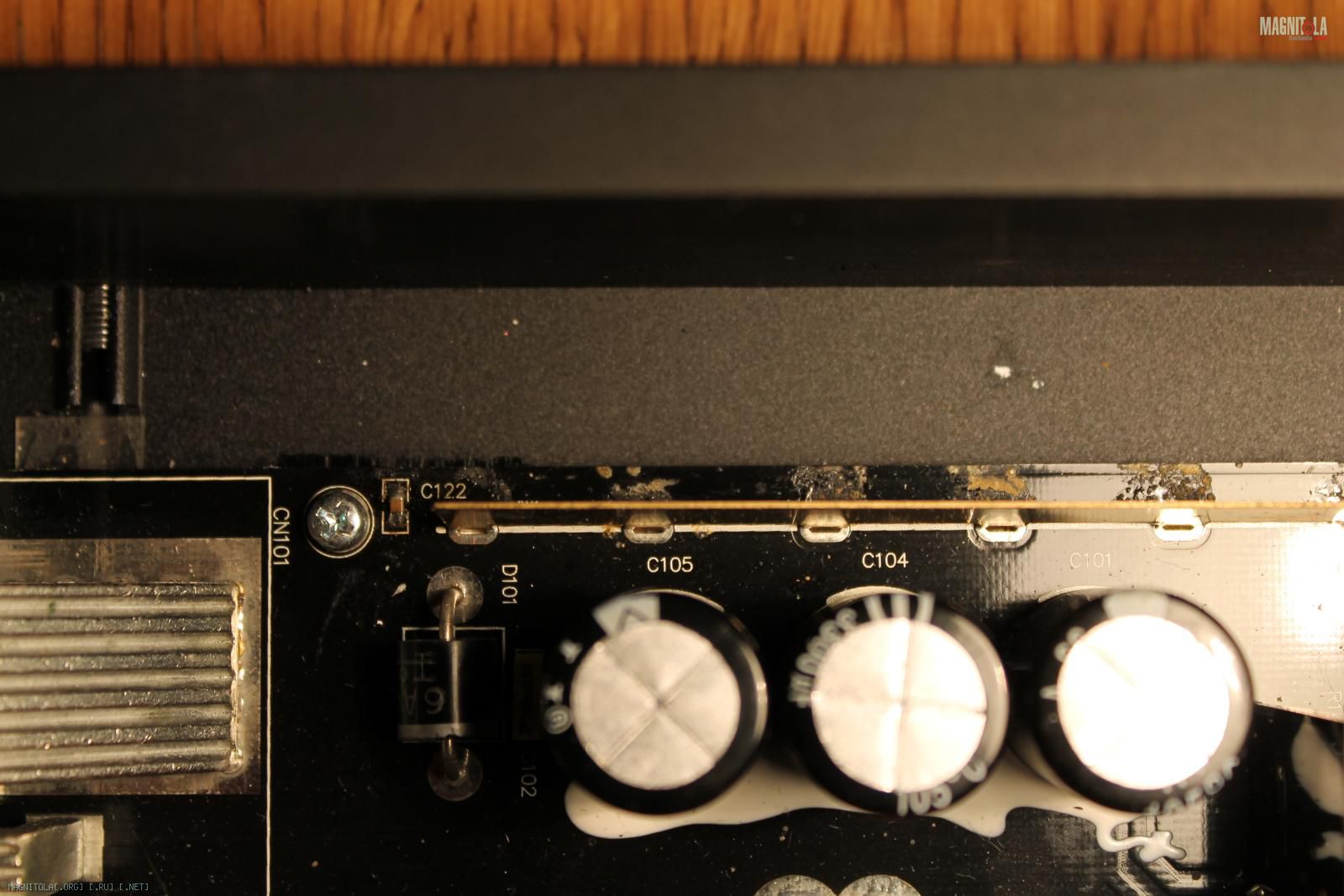

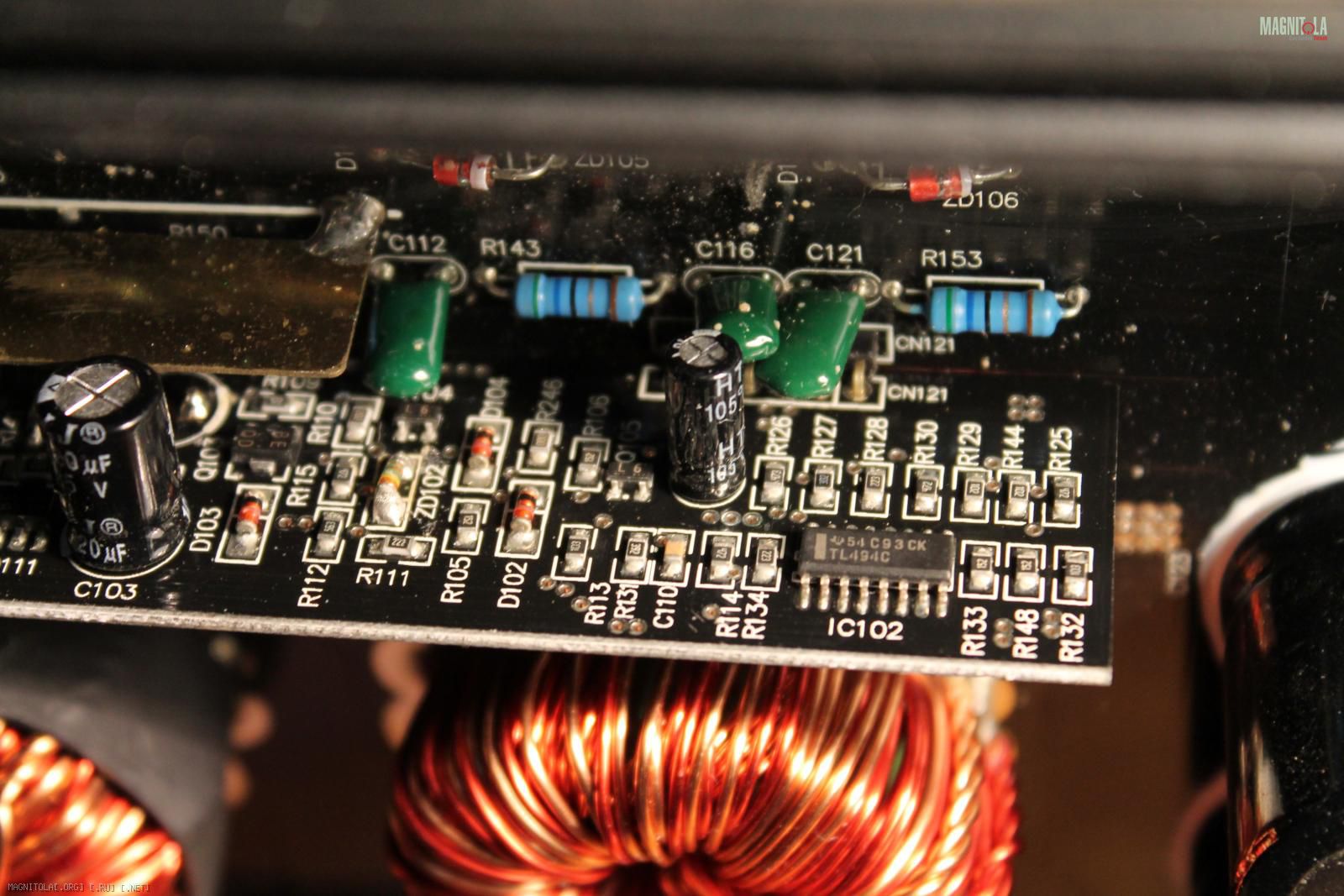

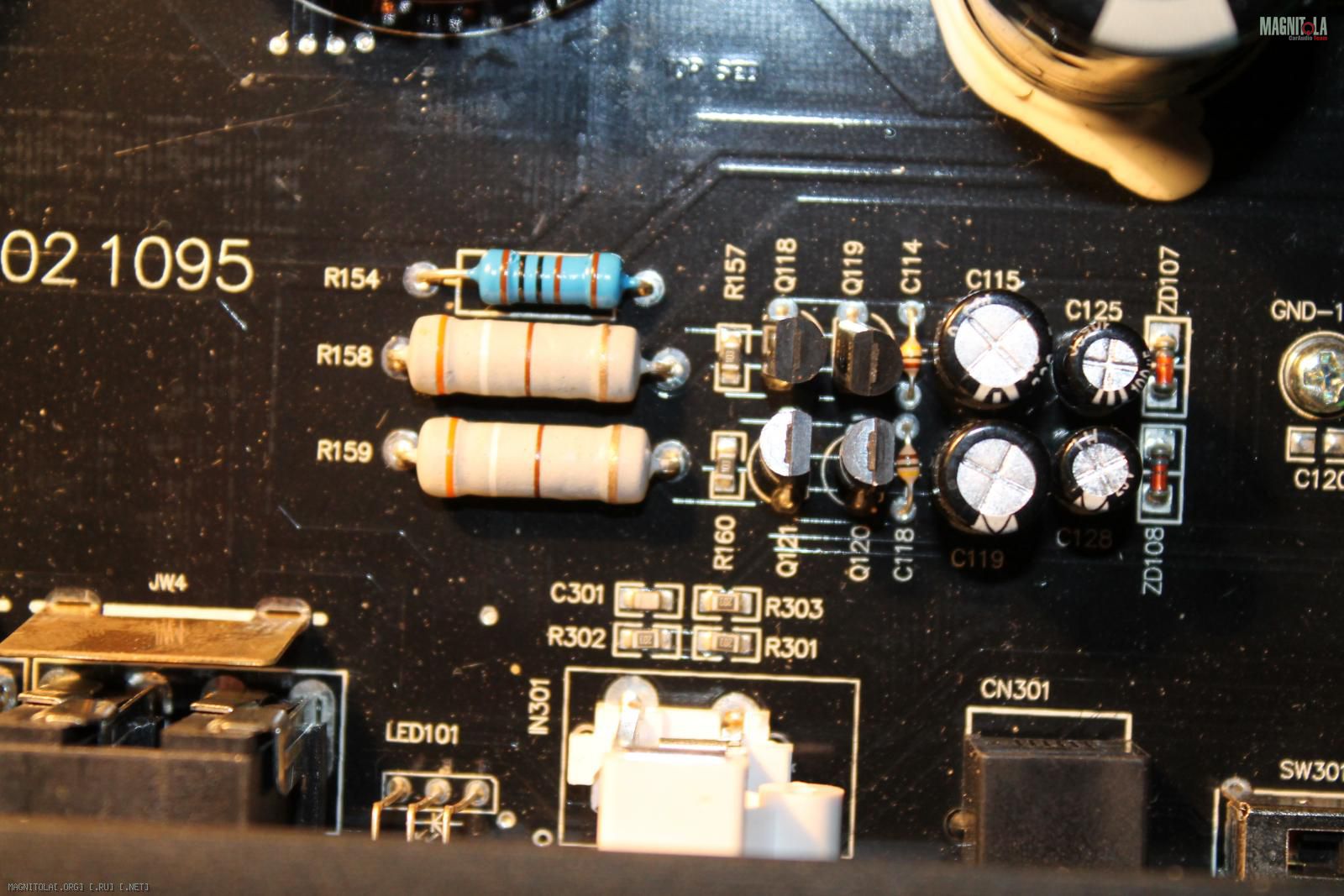

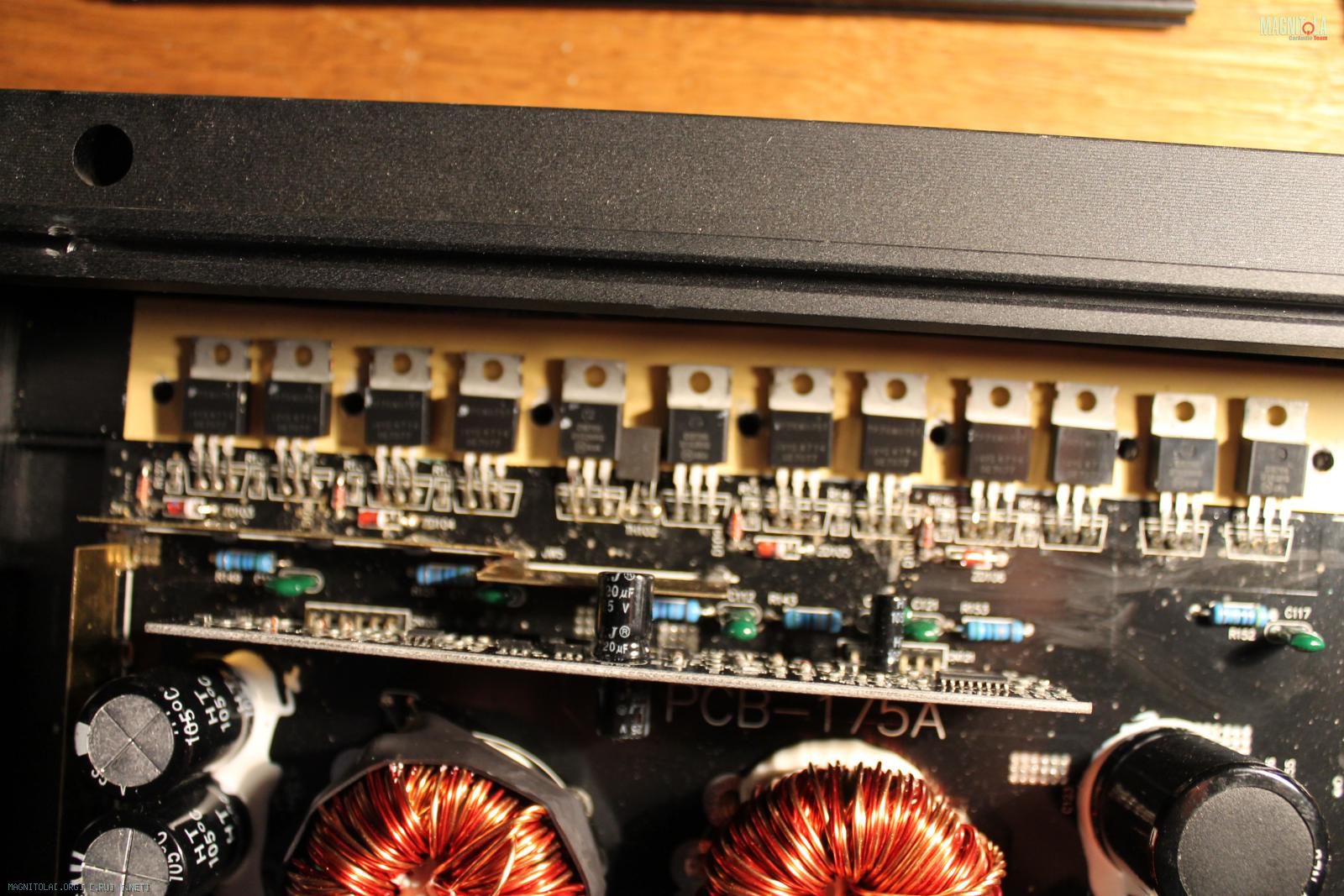

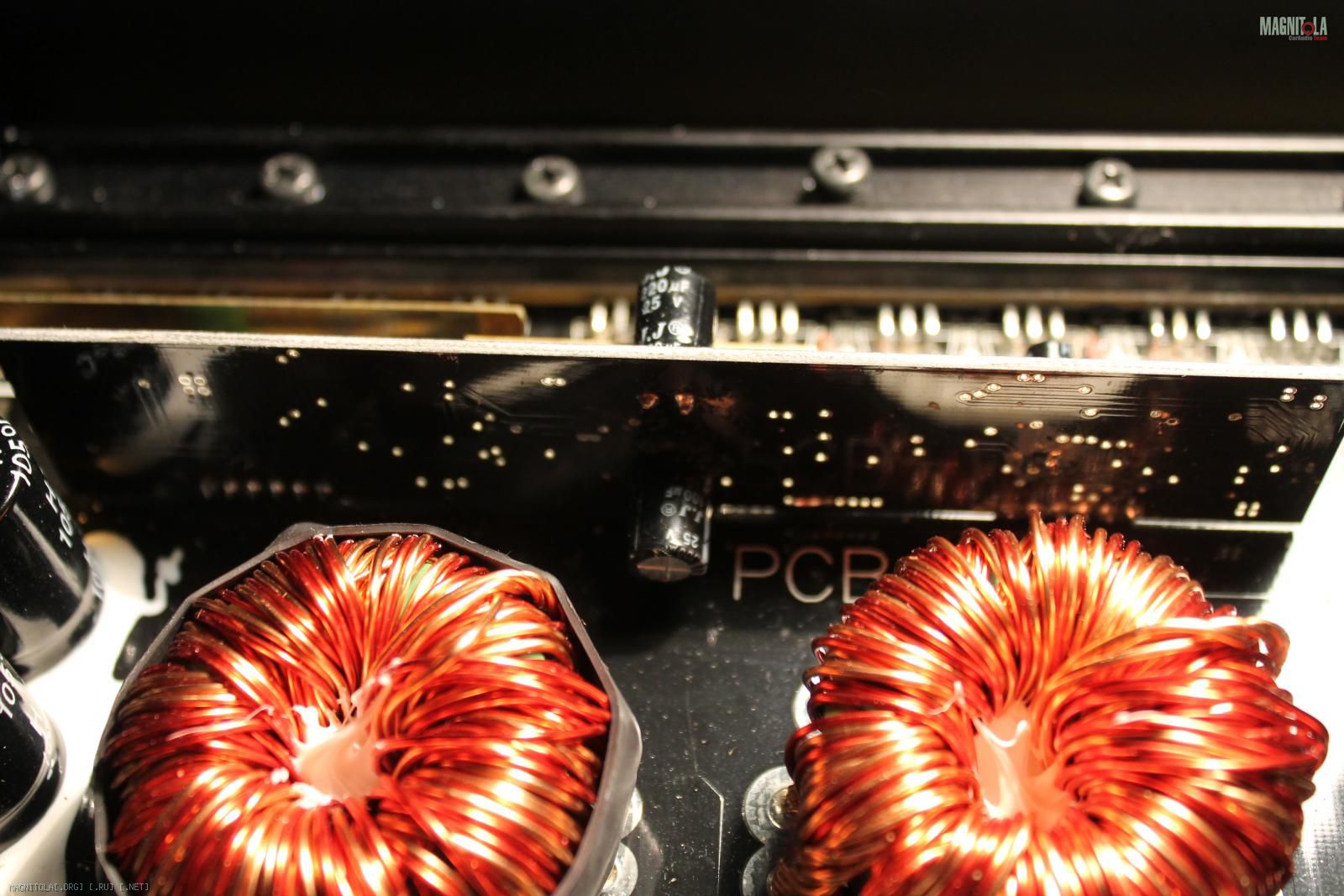

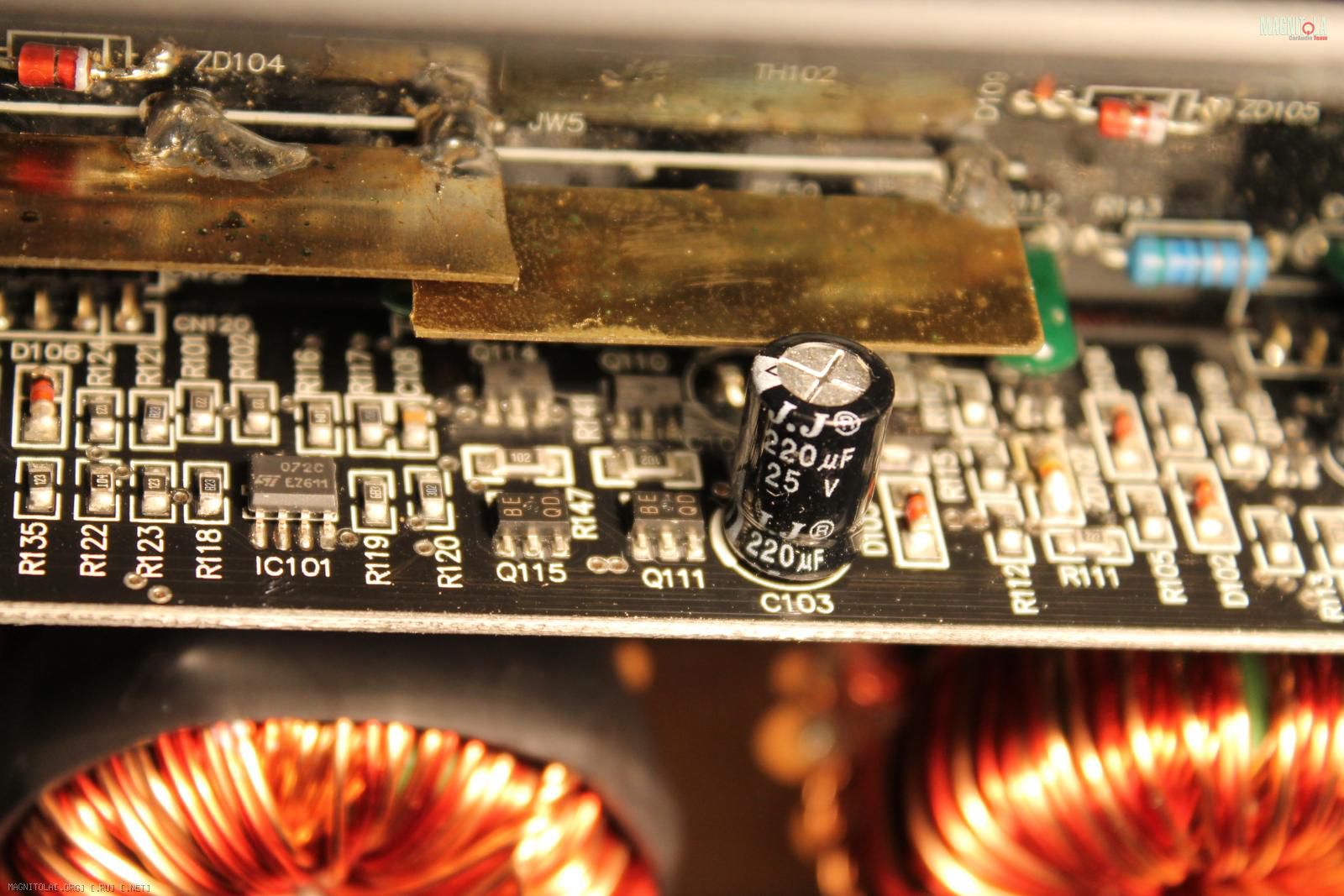

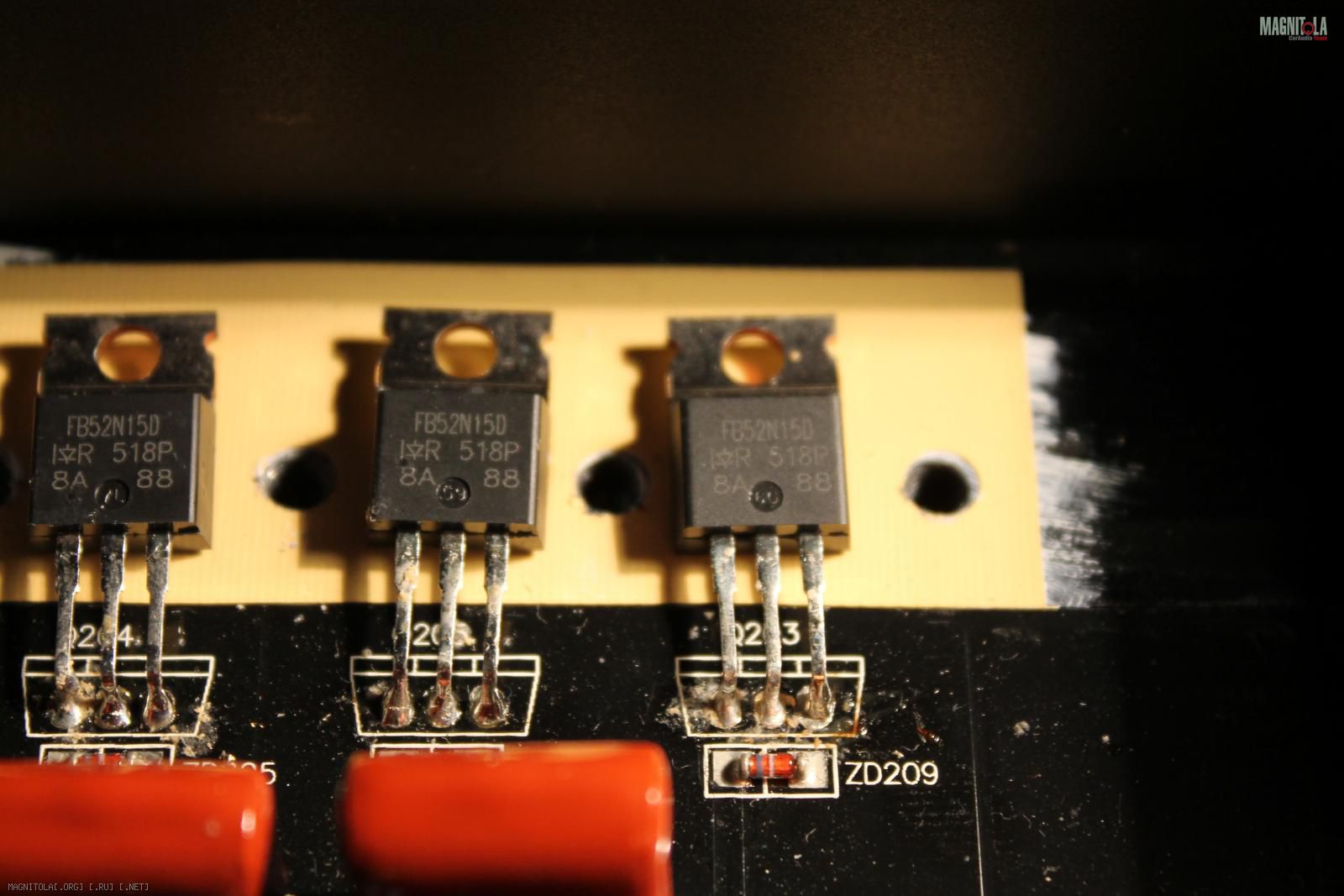

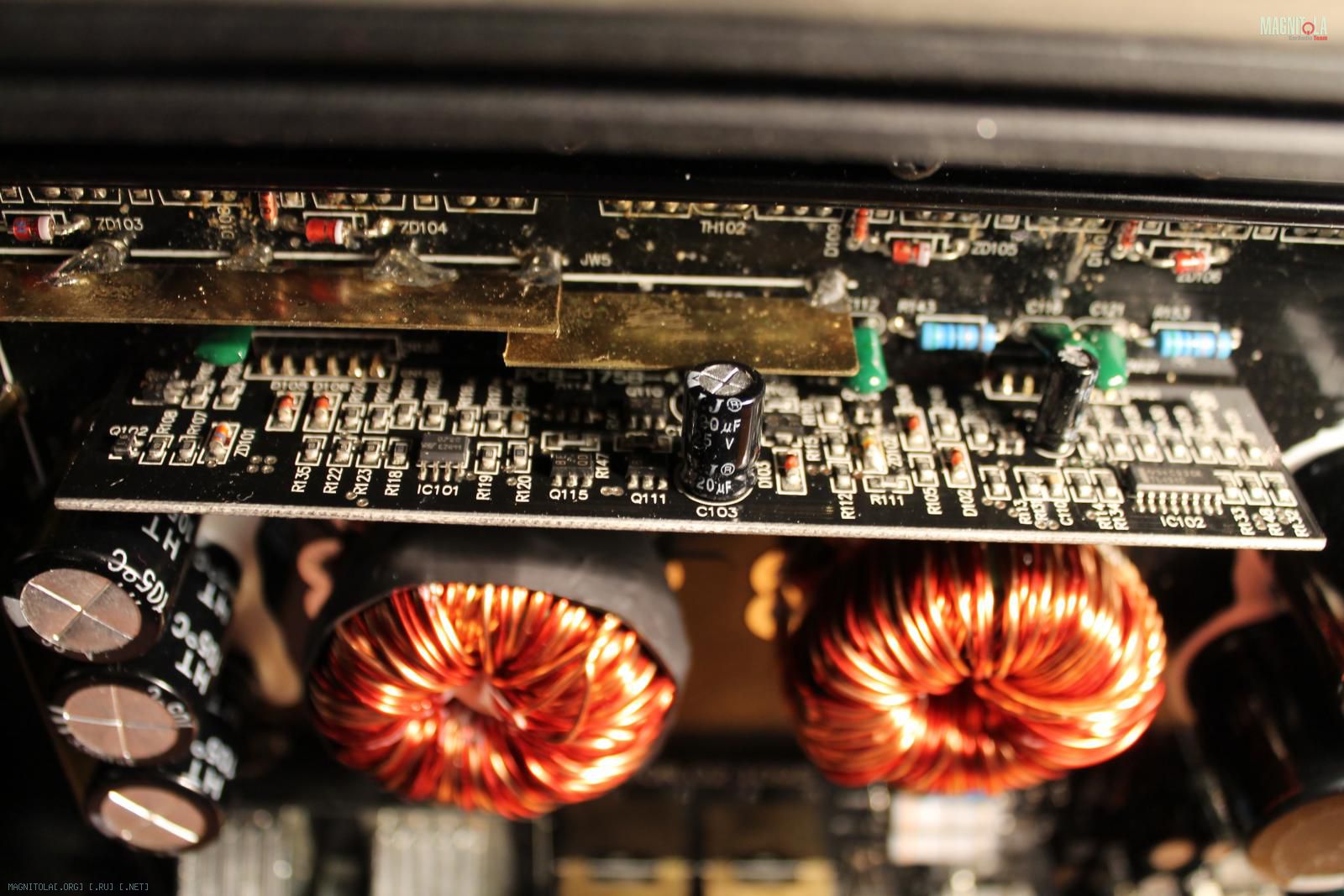

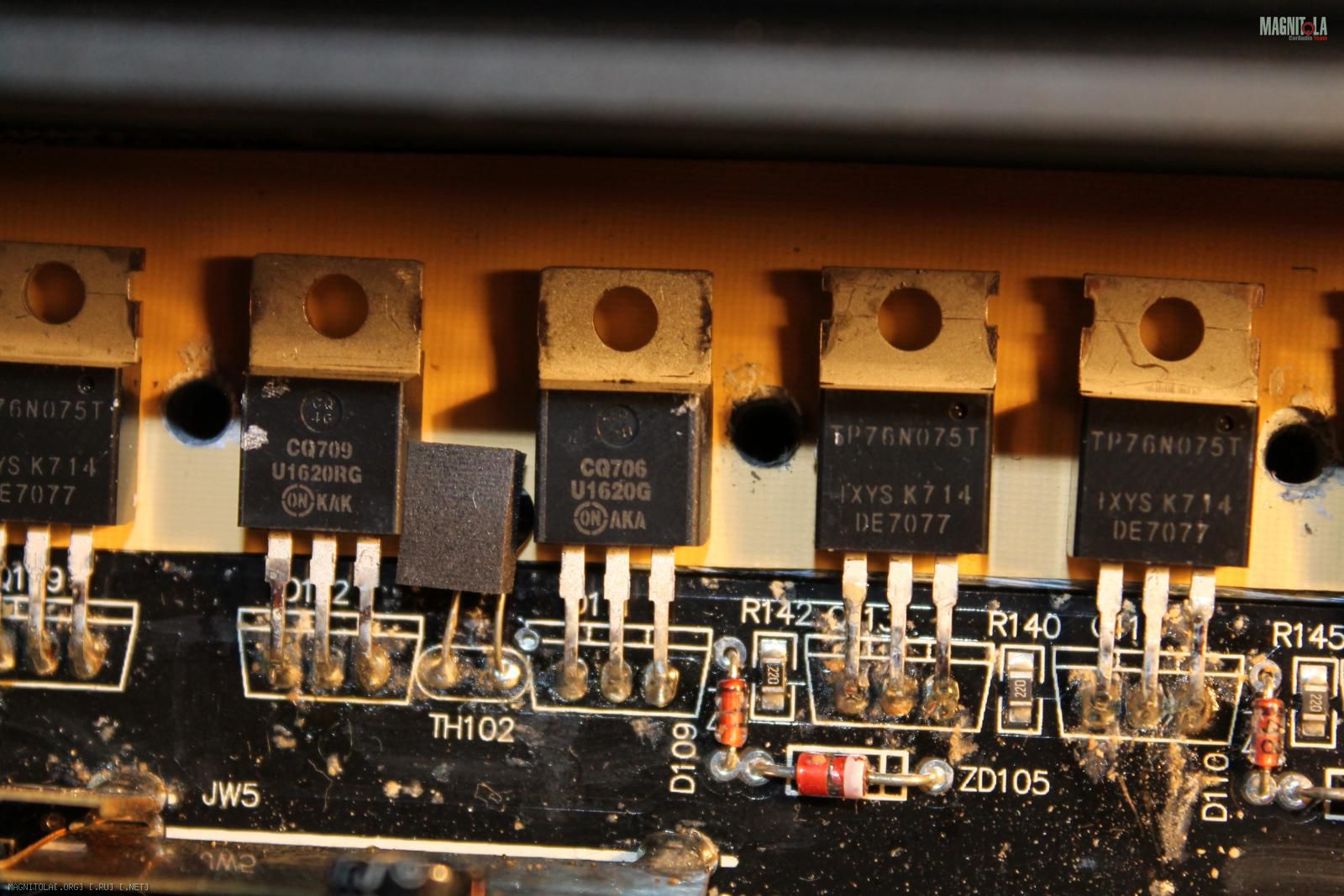

Фото Вложение 1037960Вложение 1037962Вложение 1037964Вложение 1037966Вложение 1037968Вложение 1037970Вложение 1037972Вложение 1037974Вложение 1037976Вложение 1037978Вложение 1037980Вложение 1037982Вложение 1037984Вложение 1037986Вложение 1037988Вложение 1037990Вложение 1037992Вложение 1037994Вложение 1037996
Фото продублировал в личку.

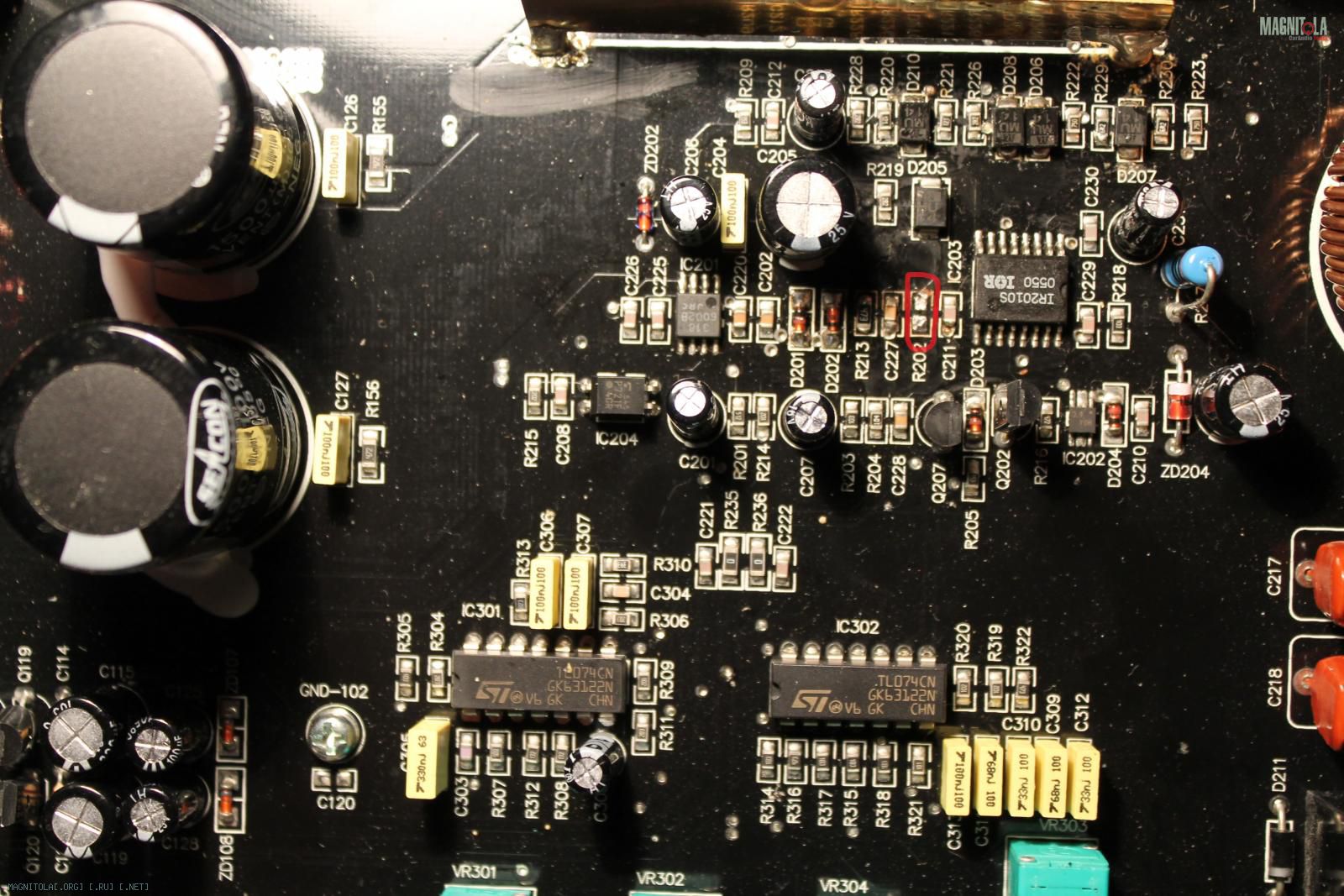

На фото погорельцев отметте... что то не разглядел...
Вложение 1038012
Больше ничего при визуальном осмотре не нашел.
Вложение 1038024
Вот так плата выглядит снизу.
