Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D4000.4.
Всем привет! Есть ли у кого схемка, на любой из этих усилителей? Спасибо!
Вложений: 2
Re: Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D400

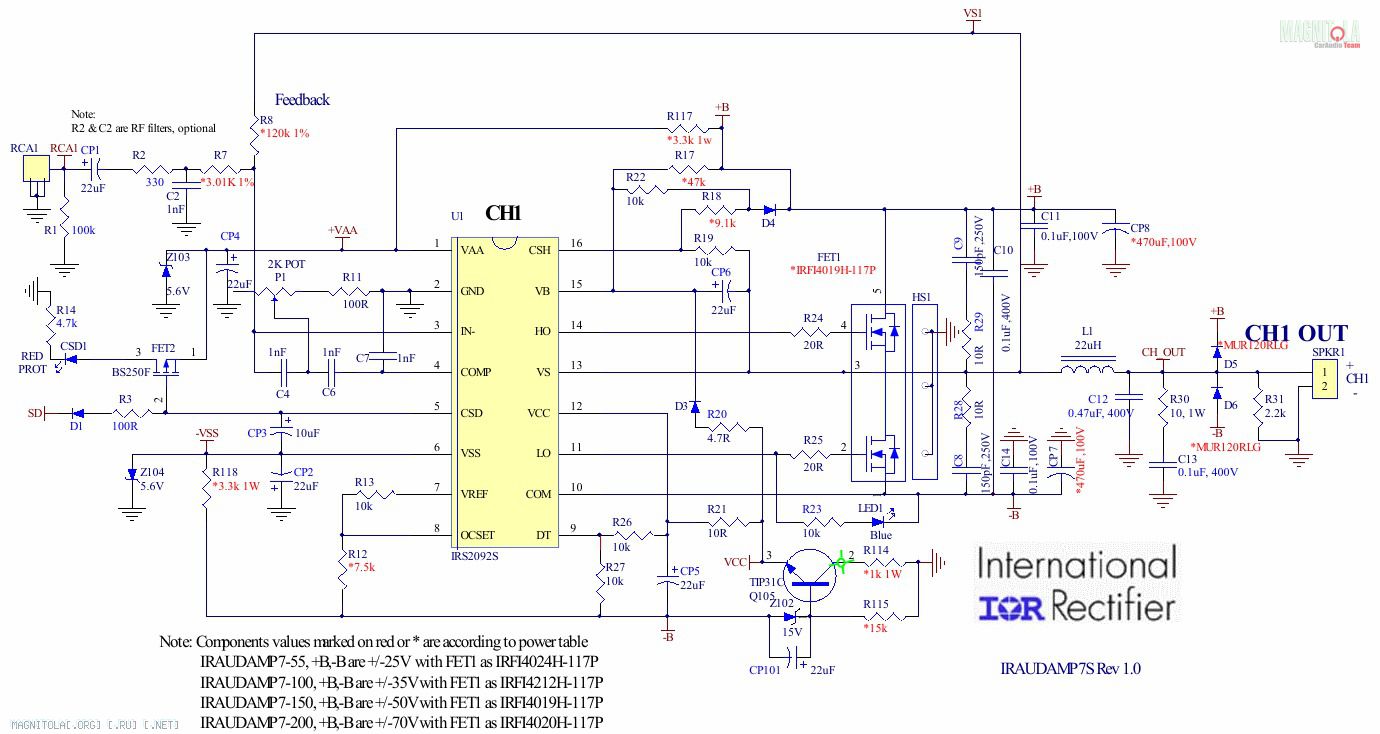

Может кто подскажет, какие стабилитроны стоят в TN4.900 (нога 1 и 6 МС) Вложение 1041170 (схемка для примера места их установки, Z103 и Z104), МС, такая же, внешний вид стабилитроновВложение 1041172 (для примера), маркировка одним колечком (синее или зелёное, трудно разобрать...)
Re: Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D400
IlSan, фото платы можно посмотреть?.,
Вложений: 1
Re: Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D400

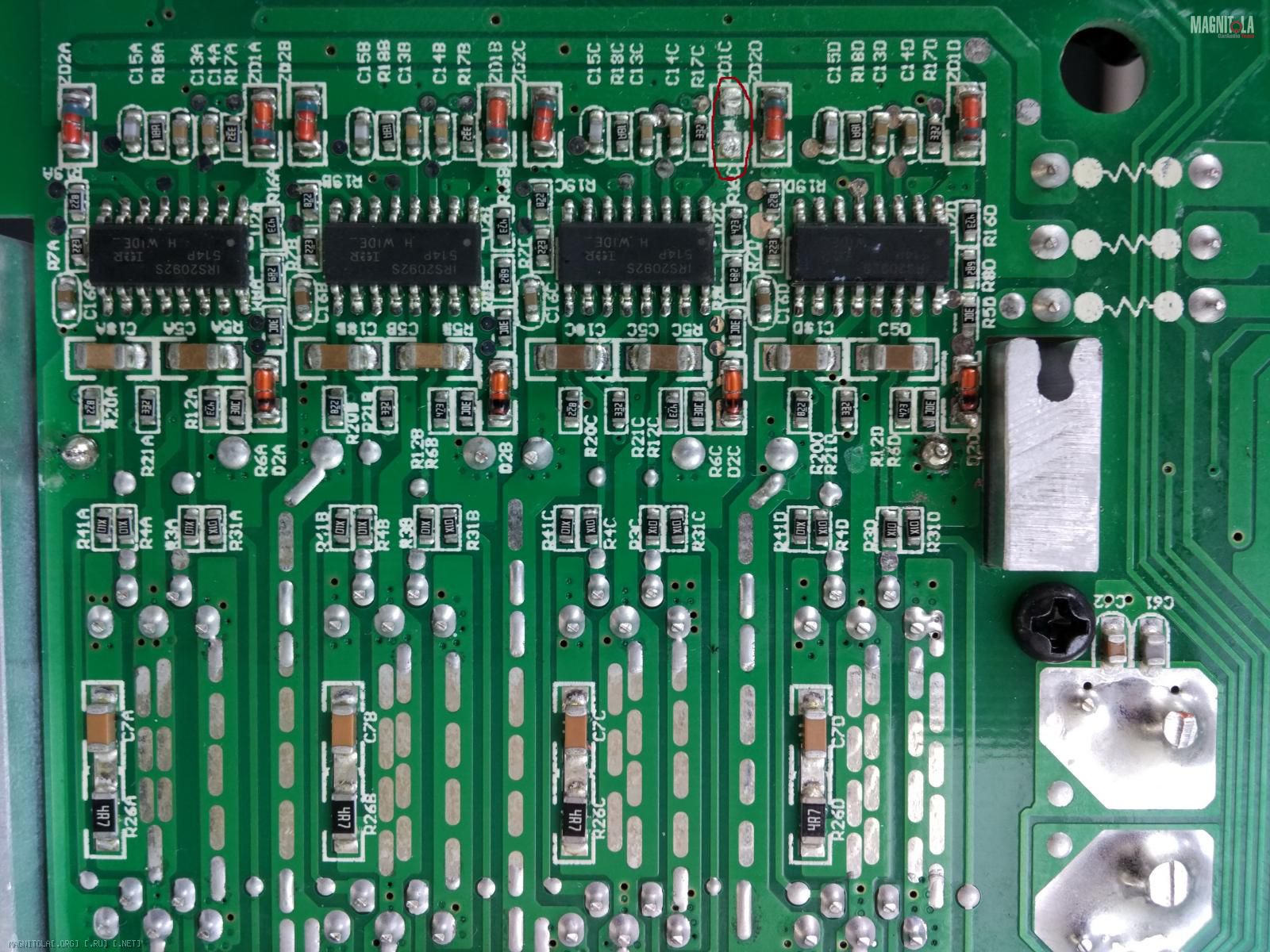

Вложение 1041364 красным выделил "сбежавший" стабилитрон (то ли пайка... то ли слишком тщательно отмывал плату...:not_i:). Насколько понял, он BZV55C, только вот на какое напряжение?
Re: Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D400
IlSan, Спасибо за фото.У Вас есть много вариантов на вычисление нужного - каскады идентичные.Мой совет такой: выпаять из аналогичного плеча стабилитрон и через резистор измерить его напряжение стабилизации.По аналогии это ясно будет.Скорее всего 6,8В,но могу и ошибаться.,
Re: Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D400
Выпаял "двойника", замерил, получилось 5,6 В, заказал BZV55C5V6, поиск схемки продолжается!
Re: Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D400
Цитата:
Сообщение от
IlSan поиск схемки продолжается!
Сложный вопрос в поиске будет,у меня точно ничего нет в архиве из этих брендов.По мере продвижения жду информации -может будут мысли,которые помогут победить неисправность.,
Re: Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D400
Да не, "неисправность" была в виде "потерянного" стабилитрона... С отключенными фильтрами, играет довольно хорошо, но при включении оных (а они будут нужны), звучание ухудшается ("грешу" на низкокачественную керамику, в фильтрах и кучу проводков к кнопкам 1-х10)... Хочу поменять на плёнку и заменить хвостики короткими перемычками на плате.
Re: Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D400
Цитата:
Сообщение от
IlSan звучание ухудшается ("грешу" на низкокачественную керамику,
А если попробовать сам выходной каскад прогнать генератором,чтобы понять где мусор появляется,сначала(фильтры исключить изначально).,
Re: Service manual: Soundstream TN4.900D, Presision Power P900.4, Polk Audio PA D400
Зачем себя "расстраивать" :), понятно, что "мусора" будет с избытком..., но повторюсь, при прослушивании "звучание" уся, очень даже ничего и как ни странно, можно назвать "чистым"... :) (не берём в расчёт "плосковатость" и отсутствие "наполненности"). А вот фильтра, гадют :) (слышно), вот и хочу, пока усь на столе, попробовать...
