Образования технического нет, палками не бить! Вопросы объясню на пальцах!
На выходе УНЧ авто усила стоит RC цепь из 100пкФ кондера и резюка 1-ваттного последовательно. Я так понимаю, это - чтобы в случае, если на выходе появится вч возбуд - он не пошел в нагрузку?
Если резюк сгорел, значит был возбуд? Каковы причины возникновения возбуда на выходе?
Резюк заменил, пердеж на басах пропал.
Стоит ли (и возможно ли?) проверять глубже (осцилла нет!) ?
Усил мой, занимаюсь в удовольствие.
Резюки горят не только из за возбуда но и из за клипа в большей степени, RC цепь стоит для защиты инвертирующего(или наоборот) входа от внешних помех в том числе радио и вызванные работой АС , тем самым в принципе и устраняя возбуд , для предотвращения внутренних возбудов используются другие цепи.
el26, Давайте термины,а сленги исключать.Историю похода Красной шапочки не буду предъявлять.Лично мне нужно узнать модель по каталожному номеру.,
AudioArt RS 400.2Цитата:
Сообщение от gena60

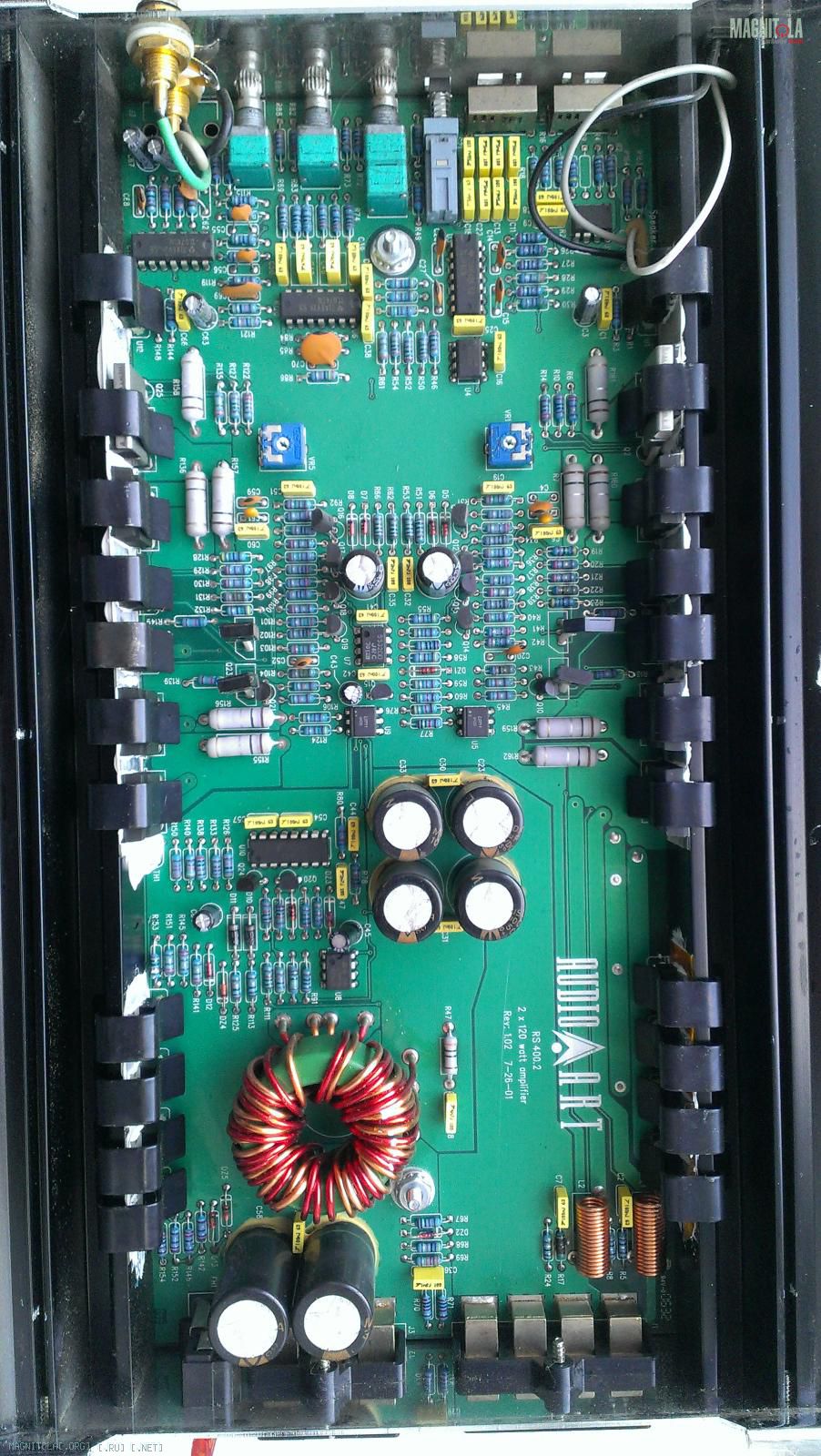

Вложение 1056904Вложение 1056906

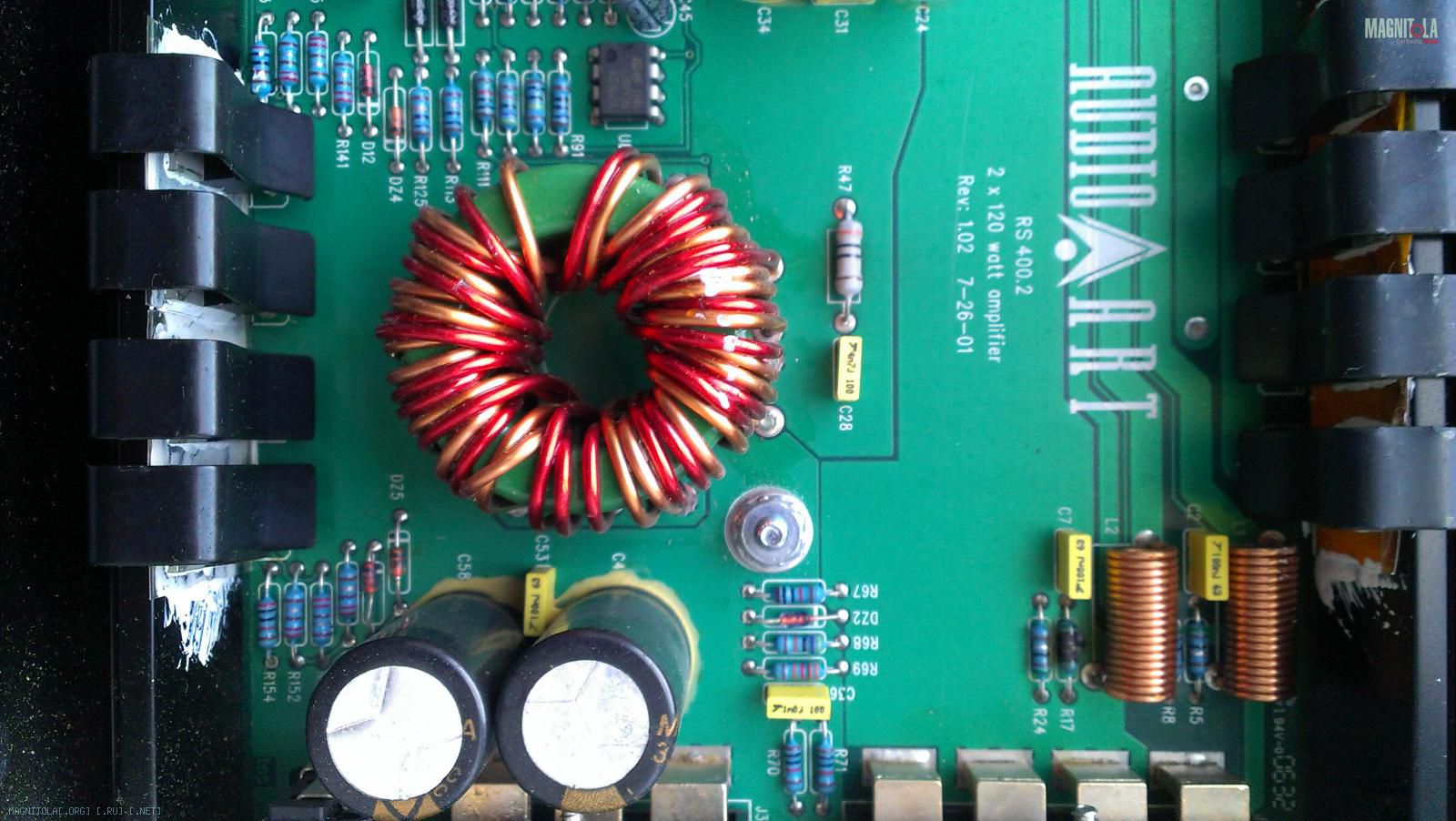

На фото жаренный резюк видно возле выхода
Спасибо за фото.Если внимательно рассмотреть,то на втором можно увидеть противозбудную RC цепочку:Цитата:
Сообщение от el26
C7,R15,которая аналогична справа на фото.В поиске замены деталей не возникнет проблем,достаточно всего лишь заменить по типовому значению.,
Это все понятно и уже починено, вопрос вот в чем-не является ли это поводом проверять что либо еще в усилителе?
RC это цепь Цобеля - нужна для повышения устойчивости при работе на индуктивную нагрузку.
Дроссель - то же, только для емкостной нагрузки.
Резистор мог выгореть не обязательно от возбуждения - можно накрутить ВЧ по больше и резистор будет греться на большой амплитуде сигнала.
---------- Сообщение добавлено 16.09.2016 в 00:32 ----------
Скорее всего нет.Цитата:
Сообщение от el26
После какого курорта он стал таким загорелым?
Не с генератора ли давал сигнал?
---------- Сообщение добавлено 16.09.2016 в 00:40 ----------
В Цобеле???Цитата:
Сообщение от WENQ
Нельзя ли раскрыть суть происходящего?
А если нет обратной связи, то какой вход она защищает?Цитата:
Сообщение от WENQ
Устранить можно то, что уже есть... а если его нет, то как она его устранит?Цитата:
Сообщение от WENQ
P.S. В сети много книжек хороших - почитайте хоть что нибудь по теме прежде чем писАть.
Нет, вряд ли с генератора, купил таким, скорее всего просто наваливали вч. Какие еще элементы в усилителе страдают от перегрузки?Цитата:
Сообщение от Aleksey
Перегрузка разная бывает.Цитата:
Сообщение от el26
В данном случае, думаю, можно забить на это.
Ежели всё работает,общий ток не не превышает предельного по амперметру в измерении(не более 1,5-2А),тогда этот вопрос можно считать закрытым.,Цитата:
Сообщение от el26
Что есть "предельный ток"?Цитата:
Сообщение от gena60
Мой переводчик отказывается это понимать. :)Цитата:
Сообщение от gena60
Хотелось бы пояснений - это с нагрузкой или без нагрузки, с сигналом или без....Цитата:
Сообщение от gena60
Переведу на русский язык:есть определённый предел,который сразу видно на амперметре.Нарастание этого тока просто не допустимо,даже без нагрузки.Отклонение выше,чем на 500мА вызывает подозрение на работоспособность усилителя.Цитата:
Сообщение от Aleksey
Aleksey,ежели хочется понять то,о чём я говорю - переберите пару тысяч усилителей и Вам всё ясно станет сразу-как эта планка колеблется в токе потребления.Не надо задавать бессмысленных вопросов,которые специалист и так понимает без слов(приезжайте ко мне на стажировку- на приборах всё покажу,как это выглядит в реальности).,есличо
У меня есть амперметр, но у него предел 10 ампер. Какой "предел" более предельный в данном случае?Цитата:
Сообщение от gena60
Какого "этого"? 1,5 - 2 ампера?Цитата:
Сообщение от gena60
Эта циферка относится только к этому, конкретному усилителю?
Думаю не смогу столько "перебрать". Если делать по четыре усилка в день.... два года потребуется. А когда же другими аппаратами заниматься?Цитата:
Сообщение от gena60
А то, что делал раньше надеюсь засчитается.
Нее, уж лучше вы к нам - точно толку будет больше.Цитата:
Сообщение от gena60
от эта сюжет развернулся ))), вокруг вопроса последствия действий конечного юзера усилителя.
90% случаях выгорание резистора в RC цепочке на выходе УМ происходит от работы усилителя на амплитуде выходного сигнала без подключенной нагрузки........
Нее, это ж не кроссовер. тут и сопротивление по больше, и, главное, емкость по меньше. Так что ТС правильно, в общем то, спрашивал про возбуждение.Цитата:
Сообщение от FFZ
Скорее всего просто большая амплитуда ВЧ сигнала. Попробуй от генератора дать кило так 15-20 хорошей амплитуды - задымит резистор.
В Ростов меня приглашали,но я не поехал - мне Япония ближе сейчас.Там есть чему поучиться,чего ещё не знаешь.Цитата:
Сообщение от Aleksey
Амперметр нужен не для того,чтобы придираться к относительным показаниям,а для контроля общего тока потребления.Косяки работы транзисторов(не совместимость по частоте импульсов,с определённой партией комплектующих в этом числе тоже- причём ШИМ и в D-классе не исключение тоже) для меня пройденный этап,понимаю как это работает и отклонения тока потребления.Иногда 200мА в бОльшую сторону многоеЦитата:
Сообщение от Aleksey
может значить,чем утвердительное условие работоспособности.(ШИМ загадка,но обратные связи никто не отменял,да и не только в БП).Ликбез дальше нет смысла продолжать.
Aleksey, почаще посещайте зарубежные форумы,много интересного узнаете.Жаль,что они только на английском языке,но это не преградой будет для Вас - технический язык всегда понятен на разных....,
... я взял удочку и пошел на рыбалку.....Цитата:
Сообщение от gena60
Эт ты зря не поехал - хорошая погода, хорошие девчонки, музыка тоже... хорошая.
Эта... подскажи, пожалуйста, где можно скачать хороший переводчик? Только нужен именно хороший, чтобы передавал смысл сказанного.
Эта фраза совершенно не вяжется со следующей фразой.Цитата:
Сообщение от gena60
Специально не цитирую полностью предложение, а то сказанное(даже без переводчика) совершенно потеряет смысл.Цитата:
Сообщение от gena60
Ага, ШИМ - это точно загадка! Особенно если принять во внимание что он "и D-классе не исключение тоже".Цитата:
Сообщение от gena60
Мммм... а я и не понял что это был ликбез. Придется перечитывать заново!Цитата:
Сообщение от gena60
Хм... Если буквы не похожи на азбуку то это не означает что они наглицкие.Цитата:
Сообщение от gena60
Aleksey, Давайте на этом и закончим,хорошо?!апстену
Почему закончим?Цитата:
Сообщение от gena60
Не говори ерунды и не будем начинать.
---------- Сообщение добавлено 20.09.2016 в 00:07 ----------
gena60, Ты вместо минусов расскажи лучше страждующим про
А то ведь заинтриговал!Цитата:
Сообщение от gena60
Еще вопрос появился по данному усилителю, тов. автозвукеры - зачем на выходе оконечника стоят дроссели? Получается же задержка по фазе?Вложение 1071778
Сколь задержка будет? Если можно - в градусах.Цитата:
Сообщение от el26
Цобель и дроссель для стабильной работы на сложную нагрузку, многие производители экономят на данных цепях. В вашем случае сделано норм. Сгоревший резистор советую поставить от 2 ватт
Отправлено с моего 6045Y через Tapatalk
Многим эта цепь просто не нужна.Цитата:
Сообщение от _dim4ik_
Всё верно, зависит от стабильности. Но многим не помешает.
