нужна схема модуля управления на прайд
---------- Сообщение добавлено 11.10.2016 в 10:58 ----------
народ помогите
---------- Сообщение добавлено 11.10.2016 в 11:14 ----------
модуль управления
Уважаемый,вам к производителю и явно не в этот раздел форума.

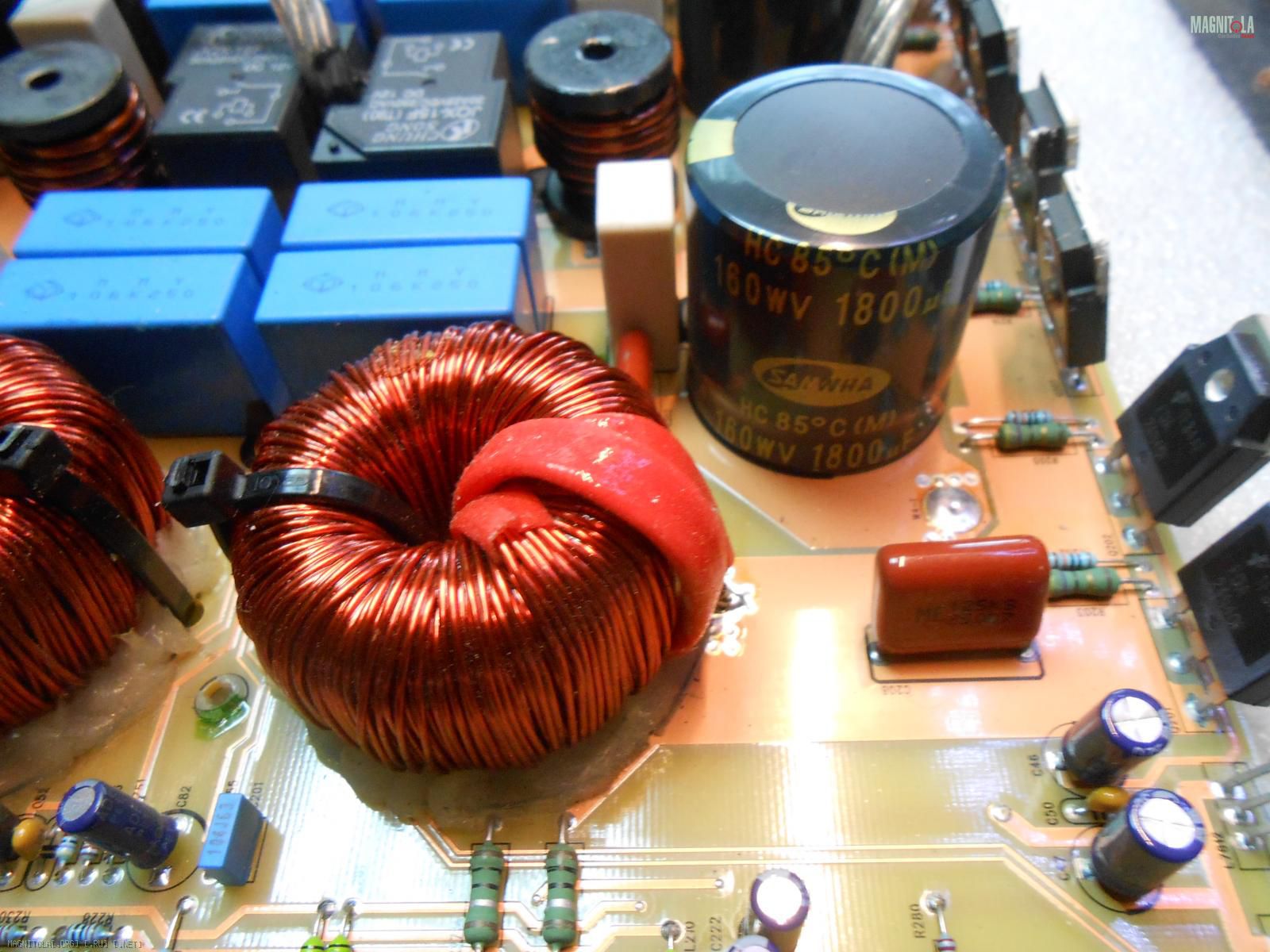

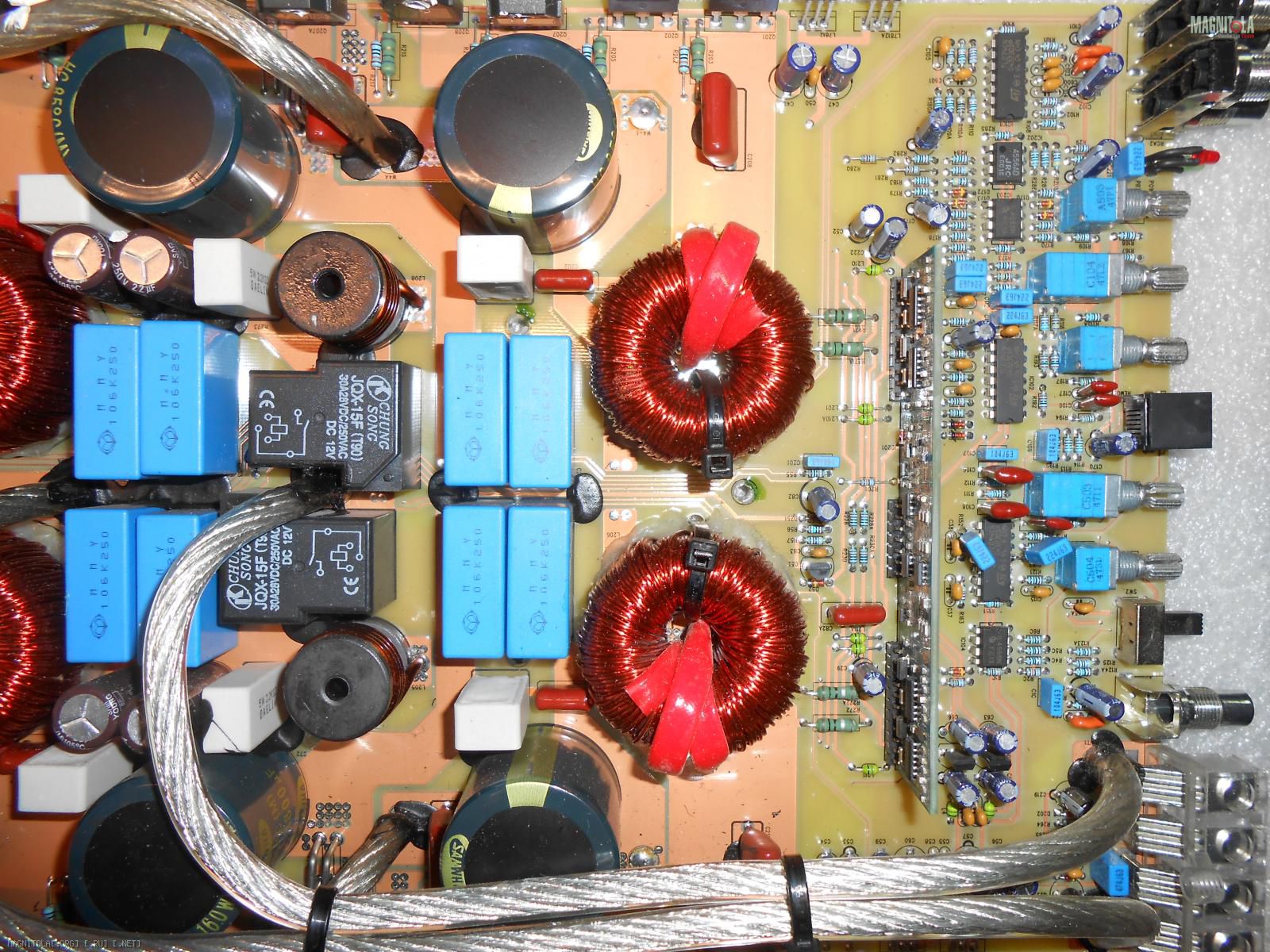

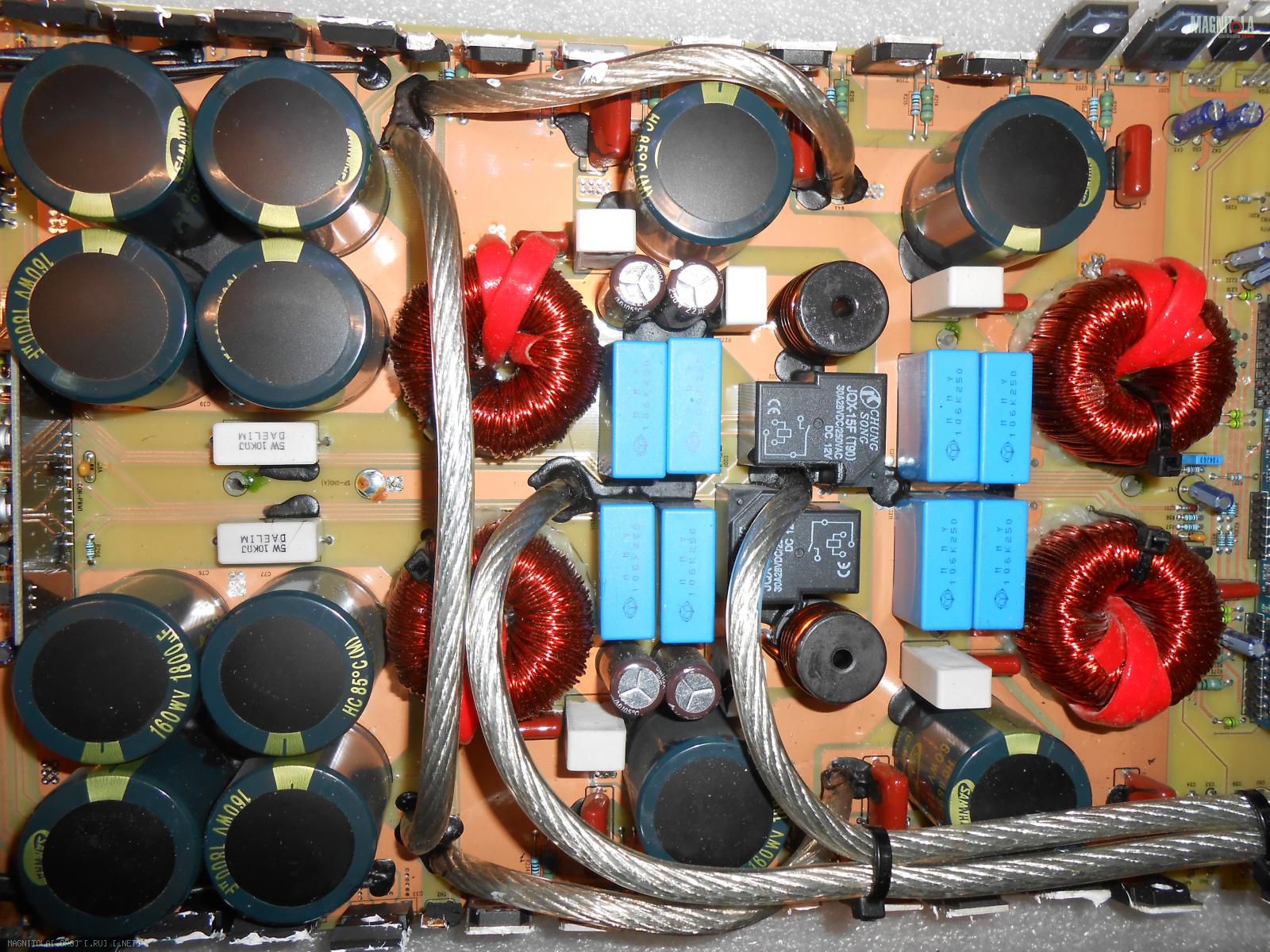

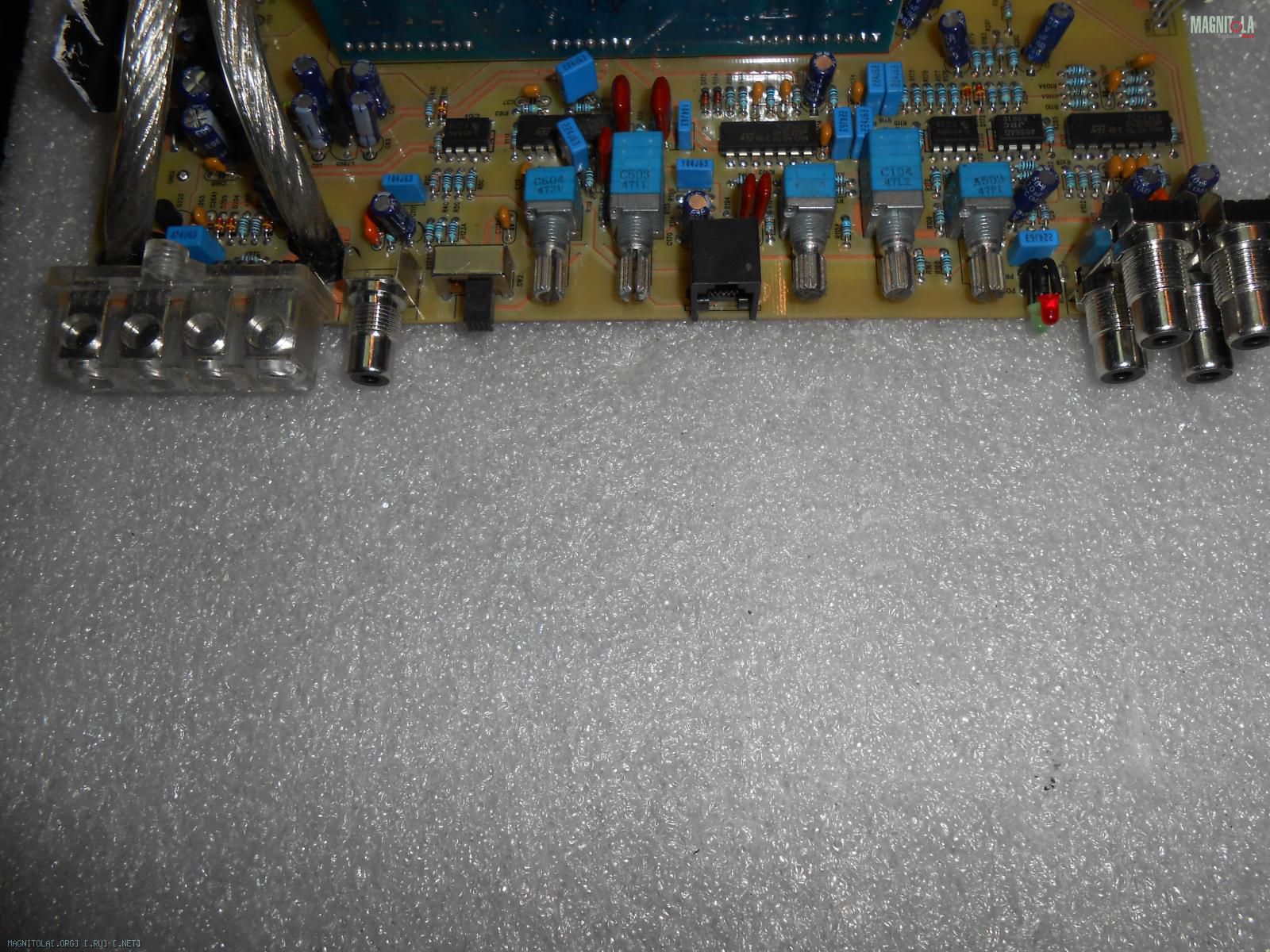

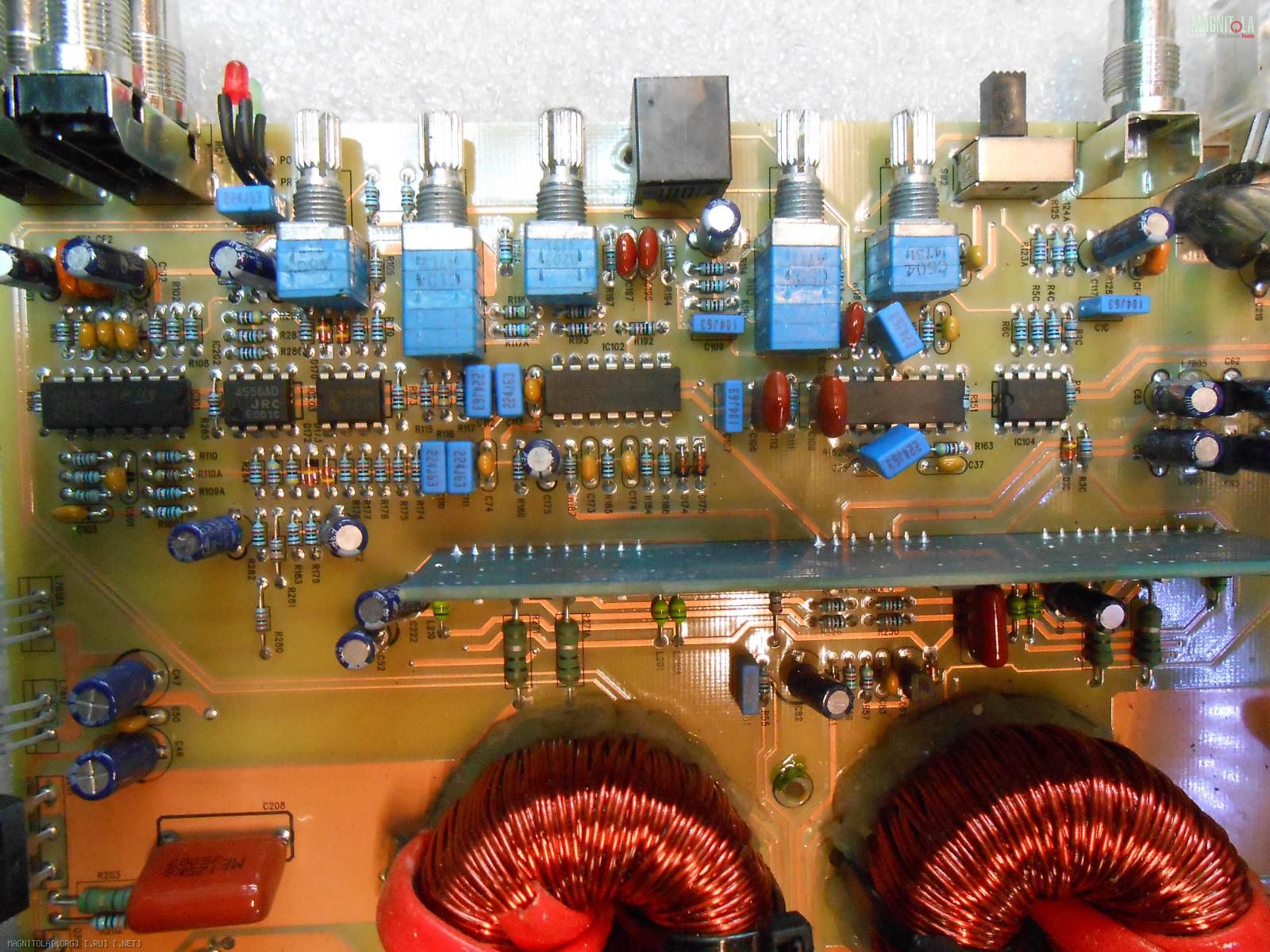

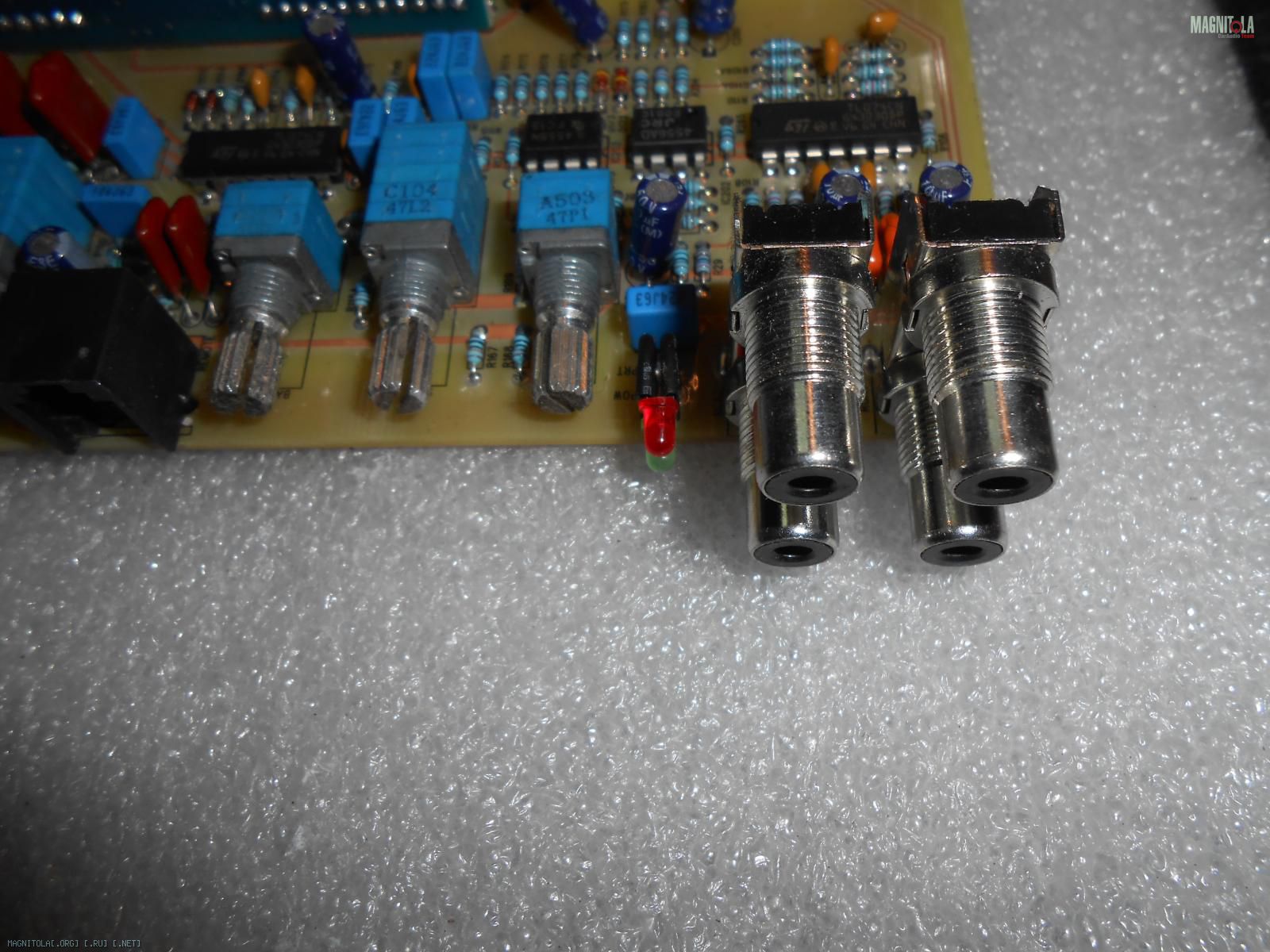

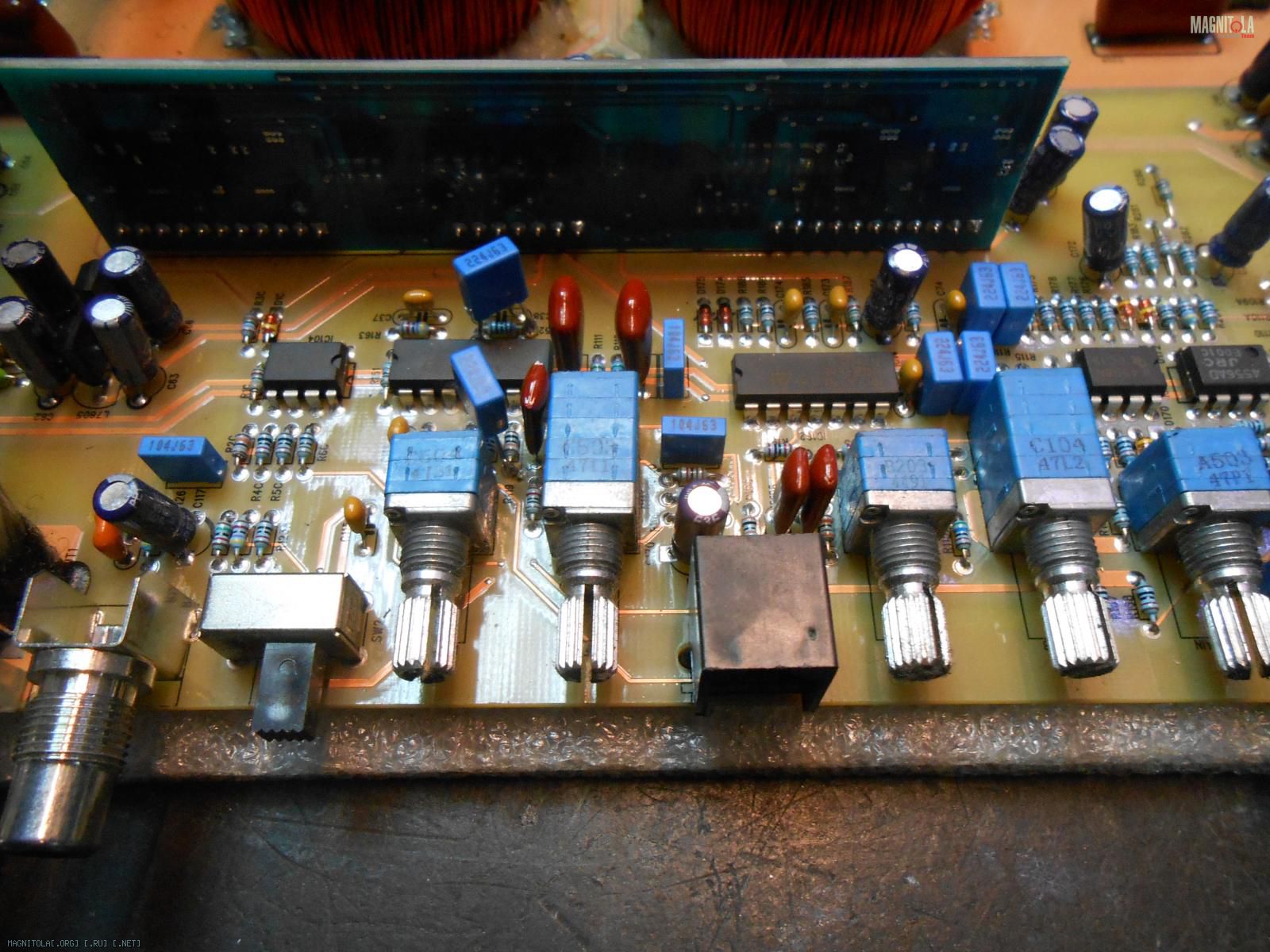

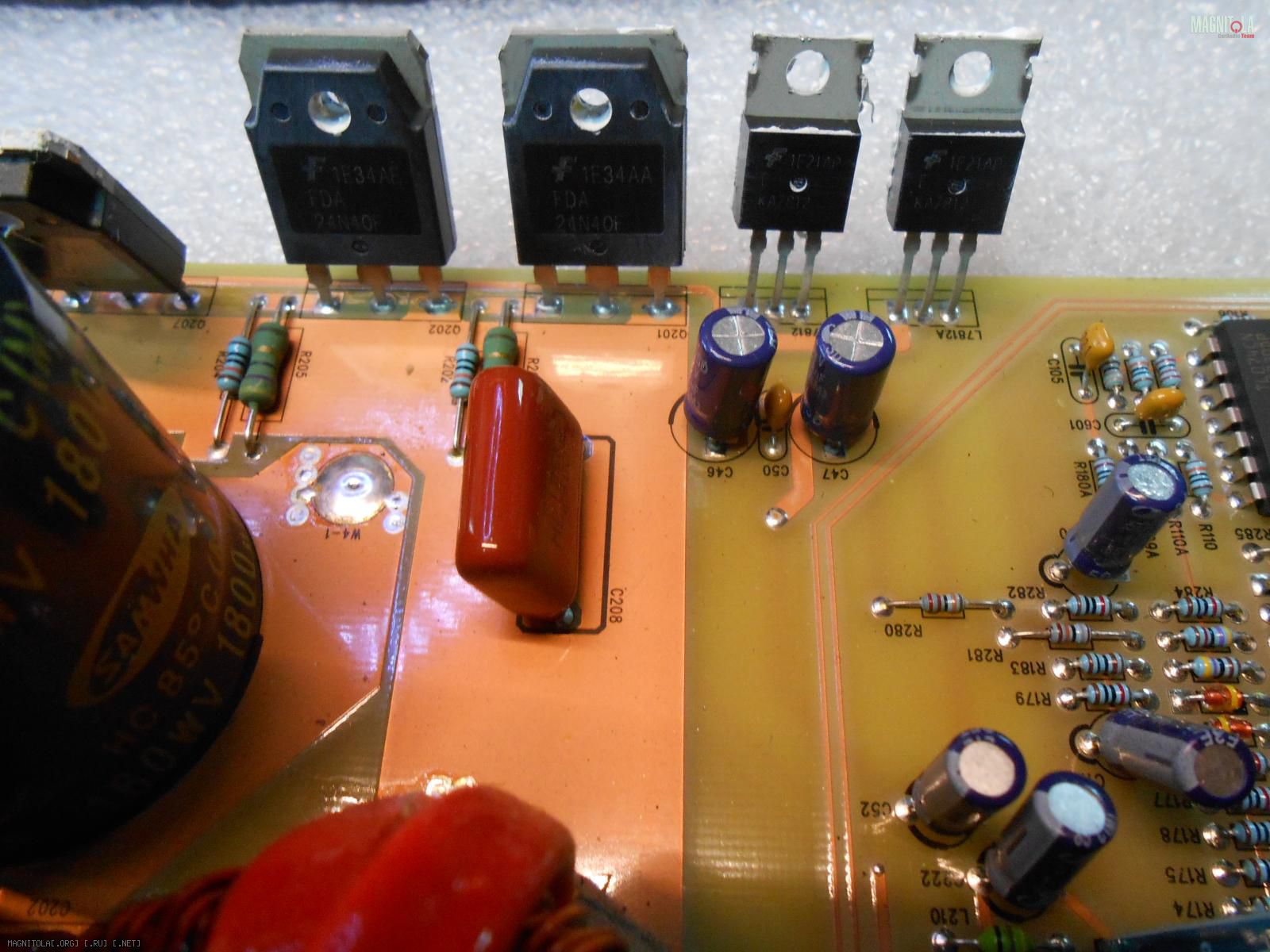

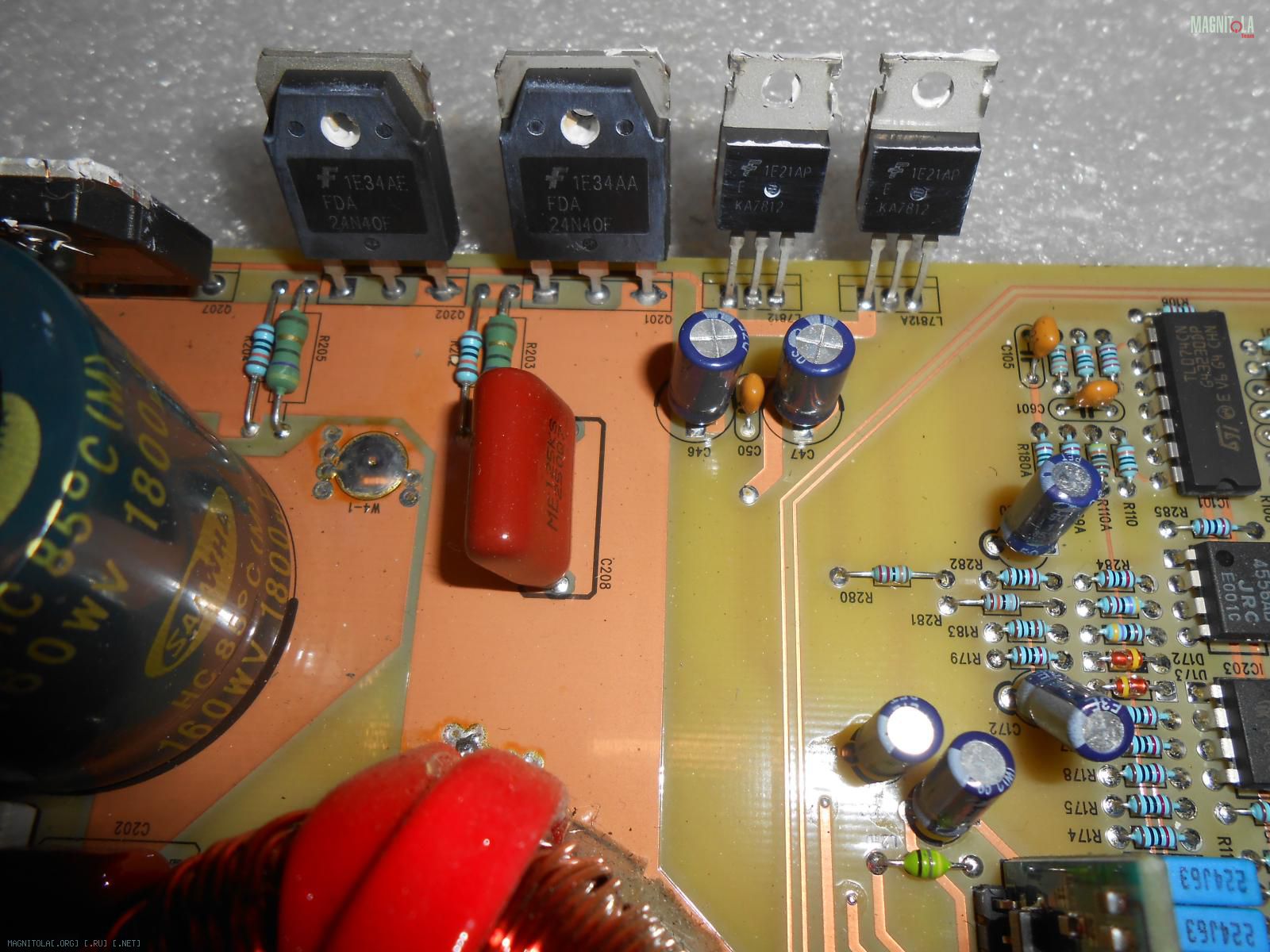

Возможно,но производитель не поможет.Схема построения одна и драйвера одинаковые: сандаун NS1,драгстер 7000,В1 и т.п.Я это уже изучил,схема в этом не поможет - а на подбор компонетов стоит обратить внимание,особенно в замене FDA24N40 в выходном каскаде,которые найти сложно,но FQA24N50 вполне будут заменой,но только с определёнными параметрами,которые нужно подбирать:Цитата:
Сообщение от Pterodon
...могу и ошибаться в картинках,но драйвера идентичные в них.,
с транзисторами я разобрался у меня проблема с драйвером а именно с d-time

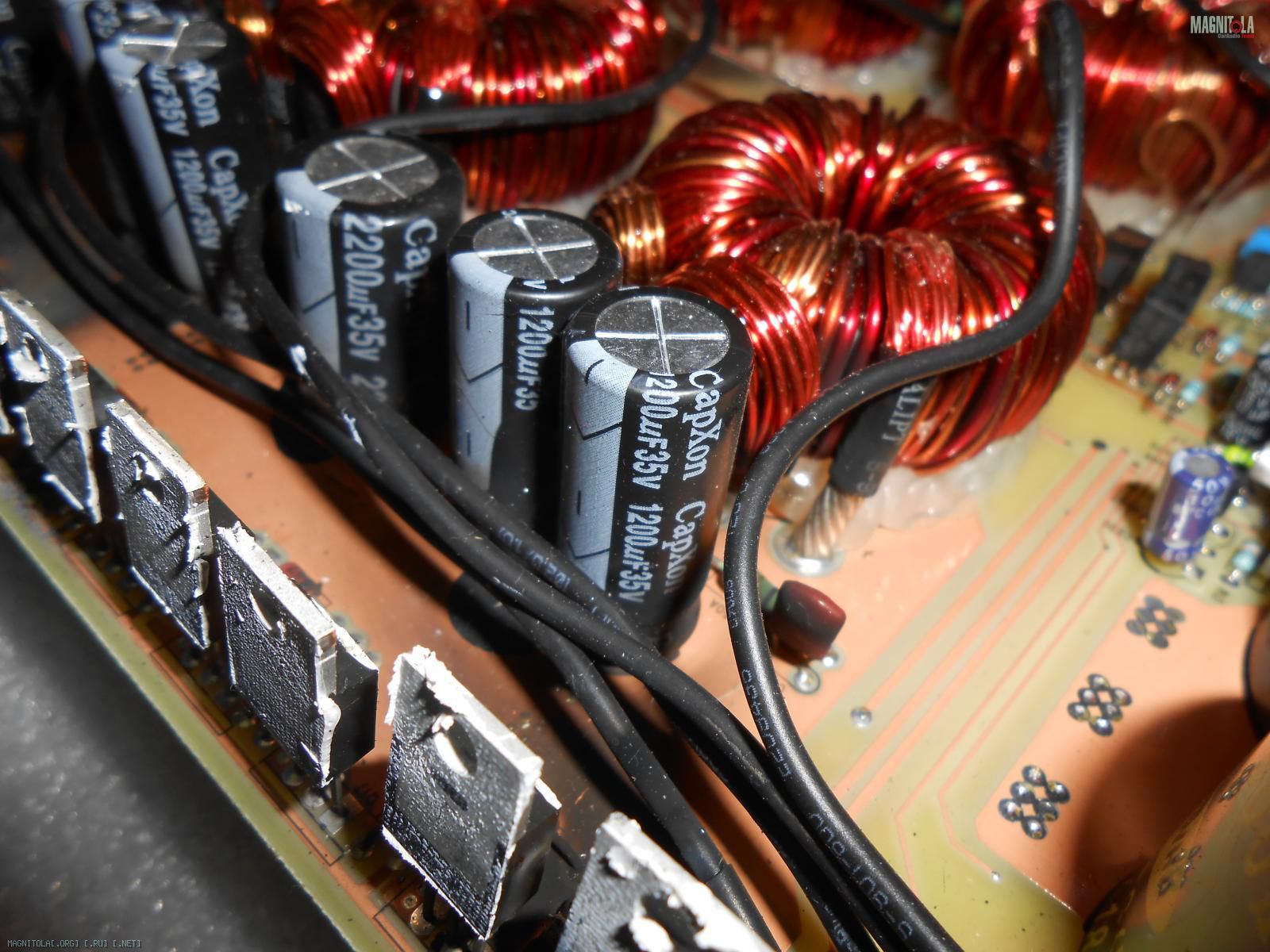

Это отдельный разговор,но брака хватает из проверенной партии тоже.Транзисторы взрываются при отсутствии ШИМ в выходном каскаде,драйвера не проверить без них.Частота низкая на осциллографе(без транзисторов,один уровень только можно посмотреть,что он есть) и становится в норму,когда вступает в работу ОС.Готовьте средства,если не повезёт с комплектующими.Для экономии достаточно по одному транзистору впаять(насколько помню всего 16,-8 будет достаточно для проверки в плечах).В драйверах LO, HO стоят КМОП транзисторы,проверить на предмет КЗ перед пайкой(сток-исток).По даташиту ноги смотрите,которые за это отвечают.Желаю Удачи Вам!.,Цитата:
Сообщение от ivan-1993
