Восстановление магнитной системы саба Dynaudio Esotar 1200

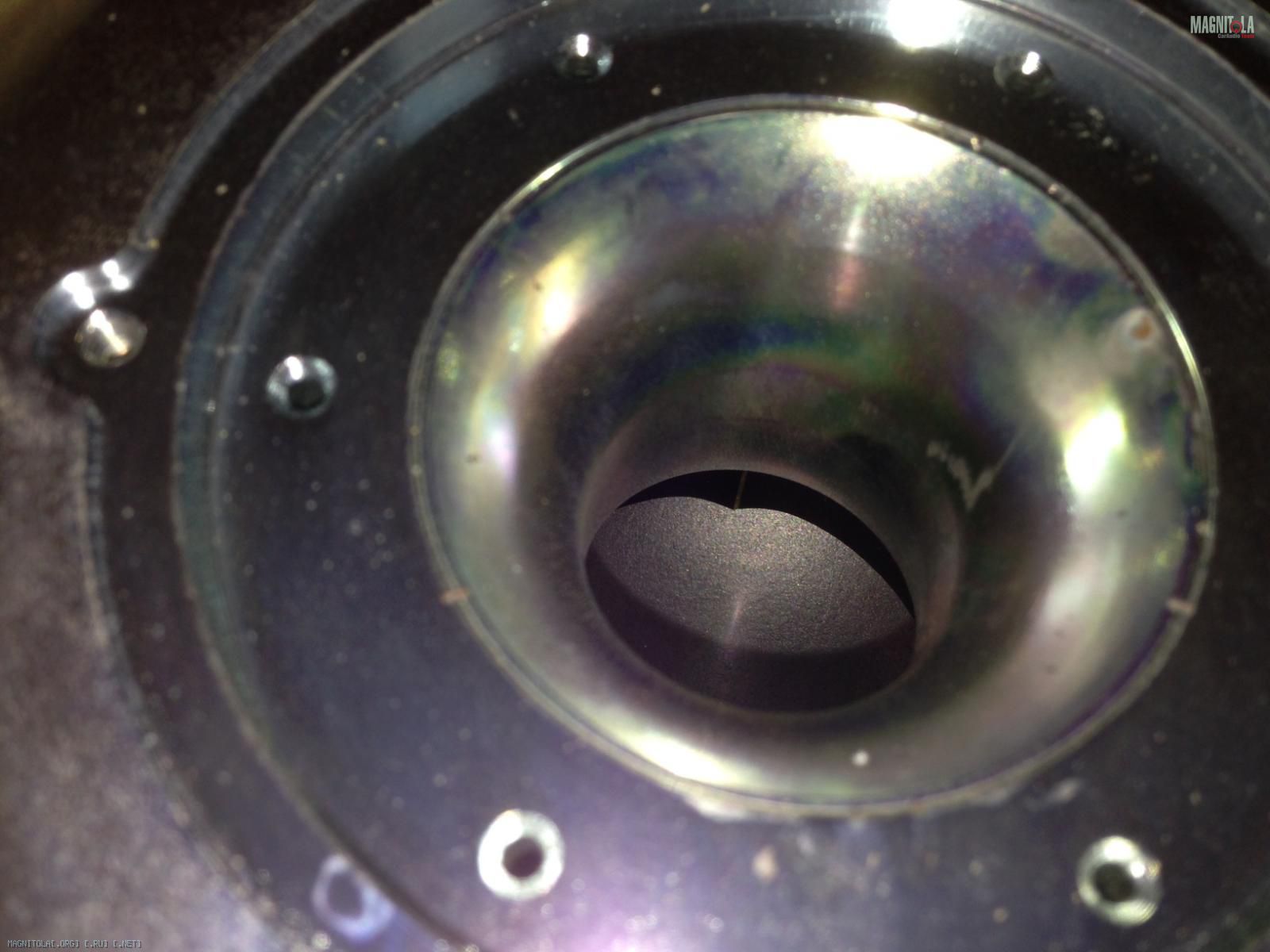

Всем привет. Являюсь счастливым владельцем сабвуфега Dynaudio Esotar 1200. Во время колхоза коробочки-стелс в крыло, постигло меня несчастье, а именно - магнитная система саба отлепилась и сдвинулась на один из боков, намертво заклинив диффузор, по типу «ни туды и ни сюды». Заметил я это непотребство до подключения к усилителю, поэтому тешил себя надеждой, что обмотка, как минимум не сгорела под напругой. Попрыгав вокруг тушки динамика, отзвонился гуру «Dynaudio» Александру Мартьянову, который посоветовал у токаря выточить приблуду в виде кольца, и не разбирая саба отцентровать магнит, после чего залить эпоксидкой по окружности. Походил, вокруг да около, решил сдернуть защитную решетку на магнитной системе. Через дырку отверстие увидел что катушка образовала «залом».
Вложение 1074288

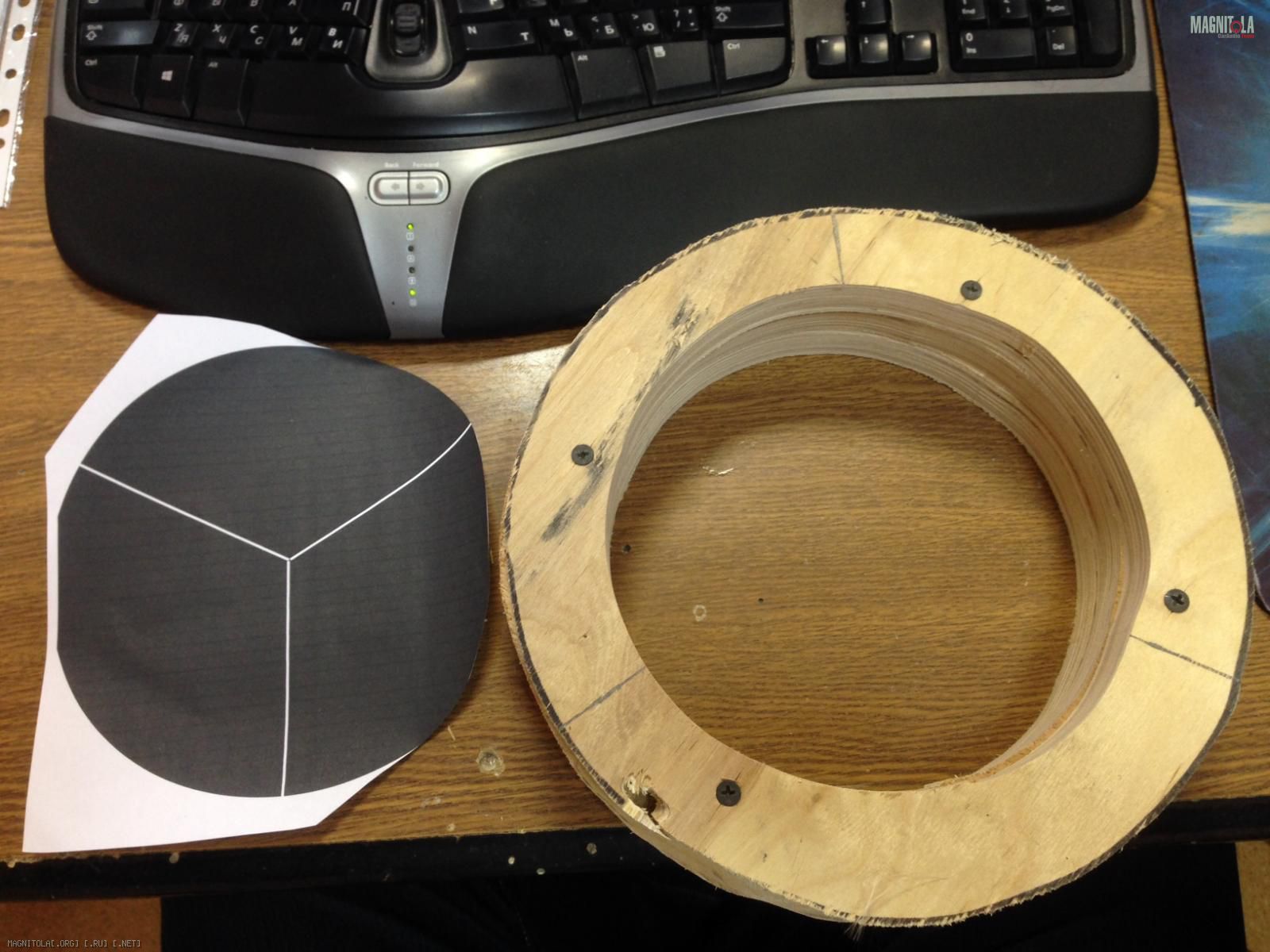

Расстроился еще больше. Со словами «хуже все равно некуда», игнорируя советы «куда ты лезешь», решил разбирать. Помня совет по поводу приблуды в виде кольца, решил маленько ее даунгрейдить (руки чесались аж жуть, а бегать за токарем неделю и потом еще и отдавать охулиард копеек не хотелось). Короч, вырезал из фанеры 16 мм три кольца с внутренним диаметром + 2сантиметра от максимального диаметра магнитной системы. Стянул кольца саморезами. В Фотошопе нарисовал разметочное лекало для болтов с углами в 120 градусов, разметил и просверлил три дырки отверстия. Чуток выше просверлил еще три таких же. Получилась пародия на аппарат Илизарова для саба :)
Вложение 1074290

...

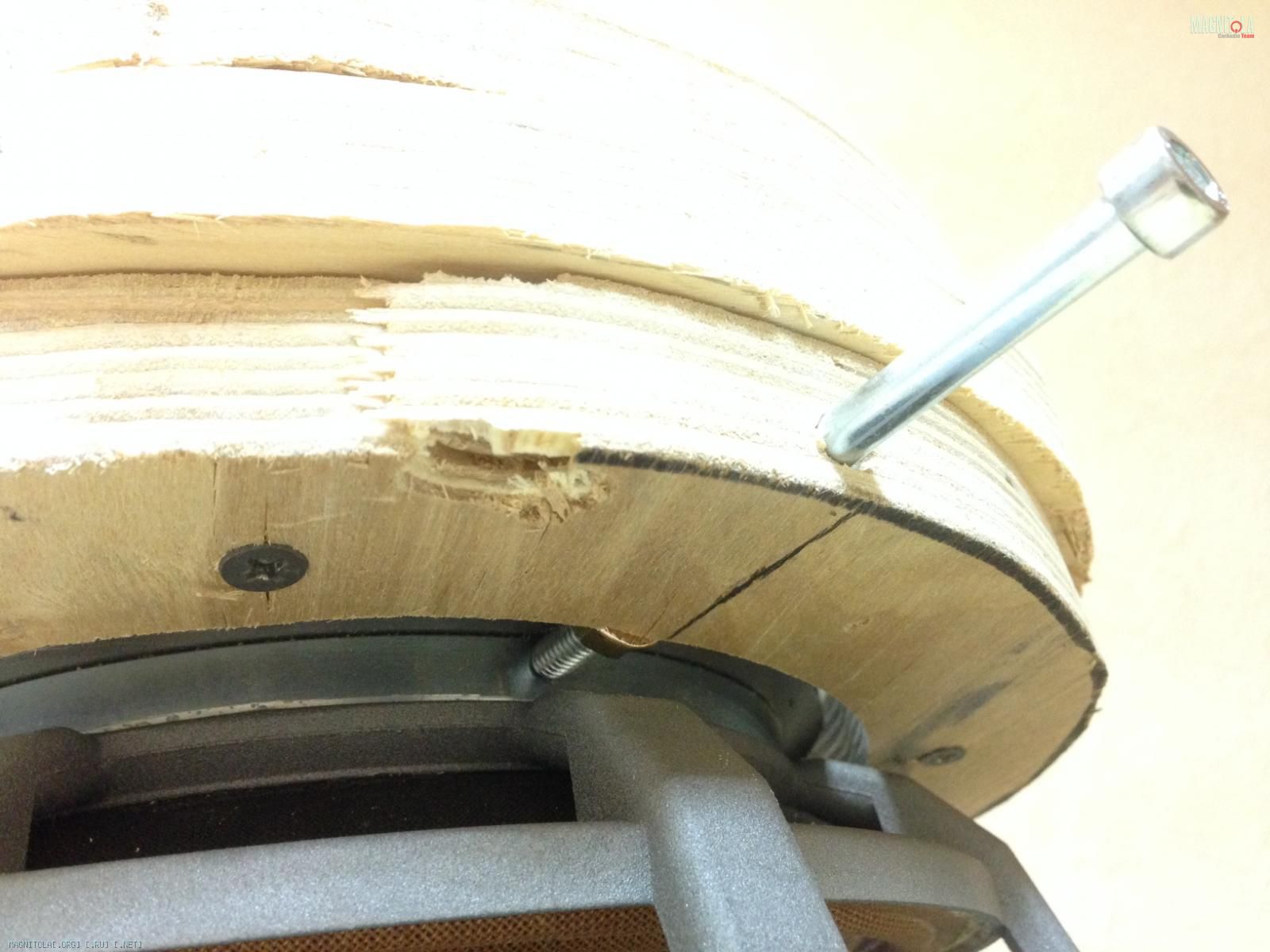

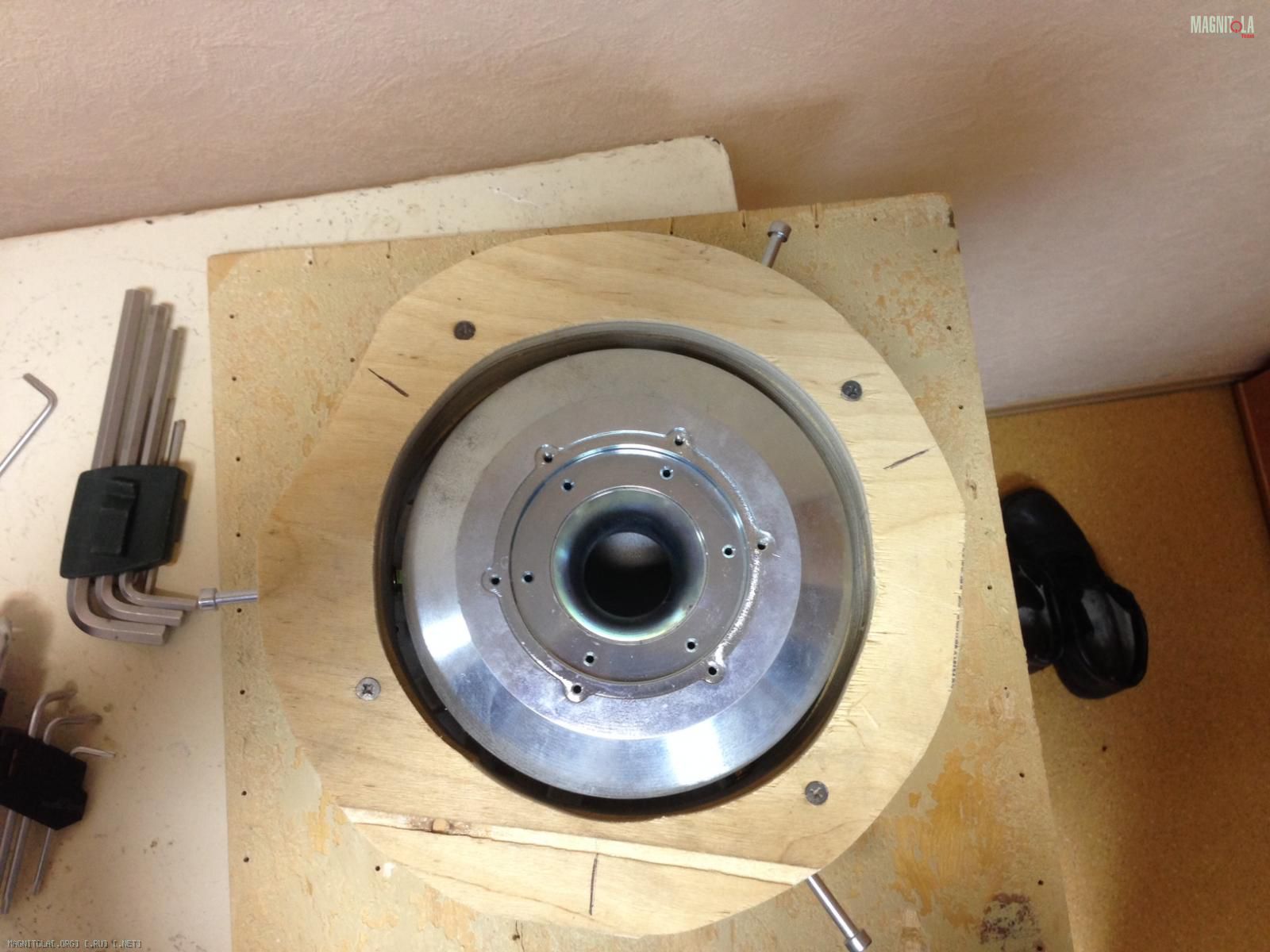

Надеваю эту конструкцию на магнитную систему, нижними болтами креплю к корзине саба.
Вложение 1074292Вложение 1074294

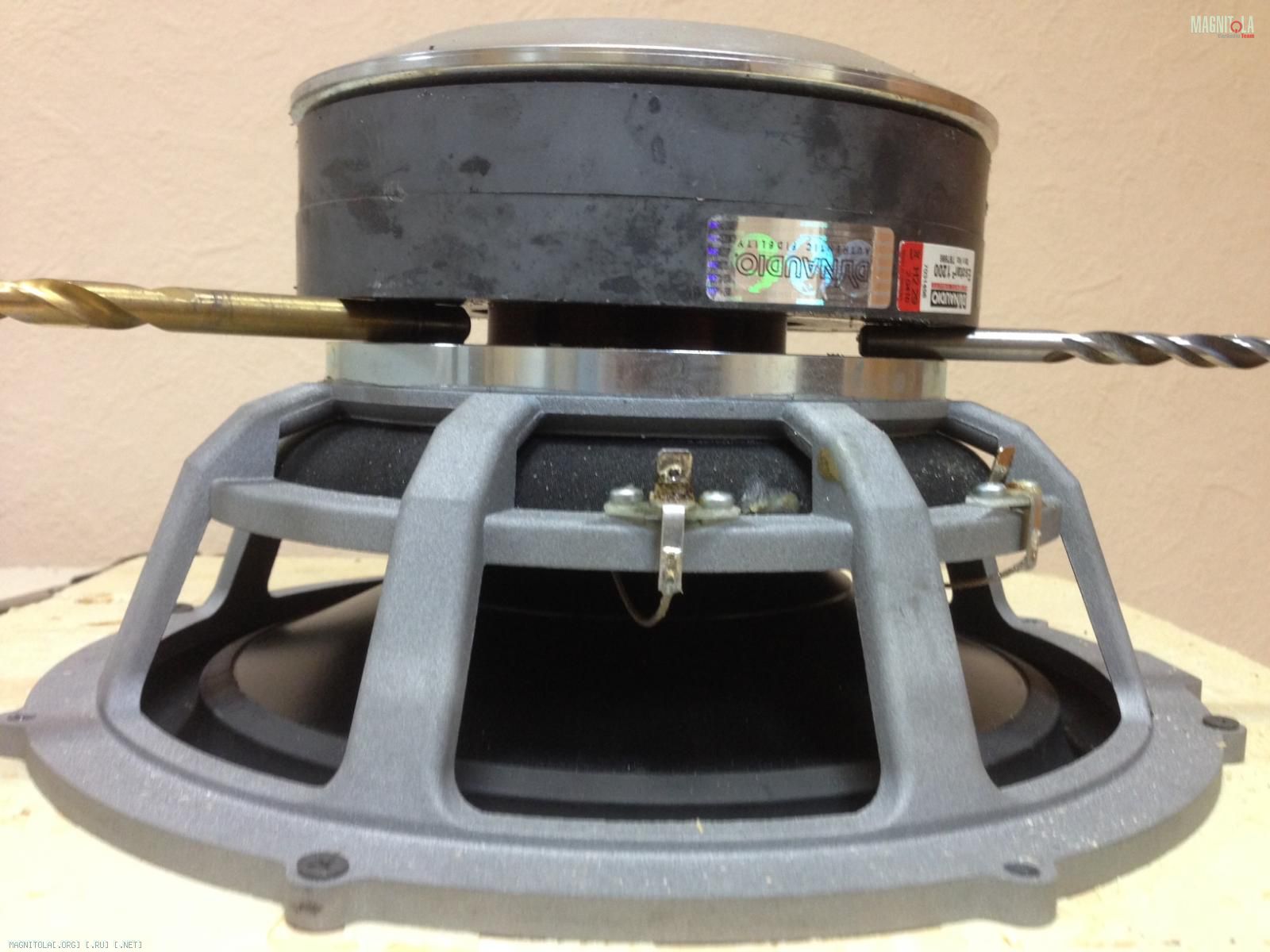

Верхними болтами начинаю потихоньку пытаться сдвинуть магнит от увиденного залома катушки. Чот кручу, вижу что магнит двигается, но диффузор по прежнему заклинен. Заглядываю под магнит, а там щель в палец толщиной между магнитом и корзиной. Беру сверла и начинаю подкладывать в щель по периметру.
Вложение 1074296

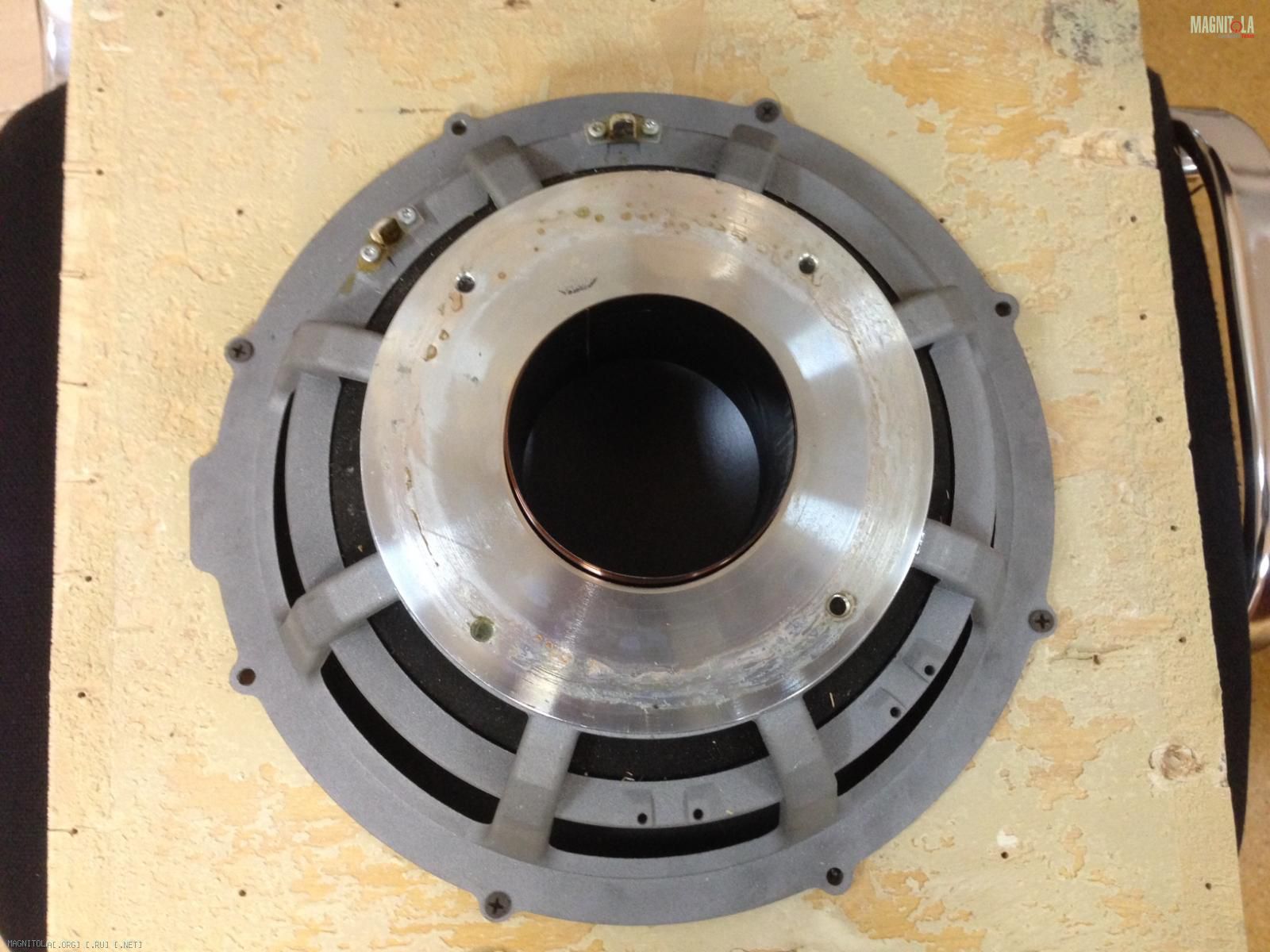

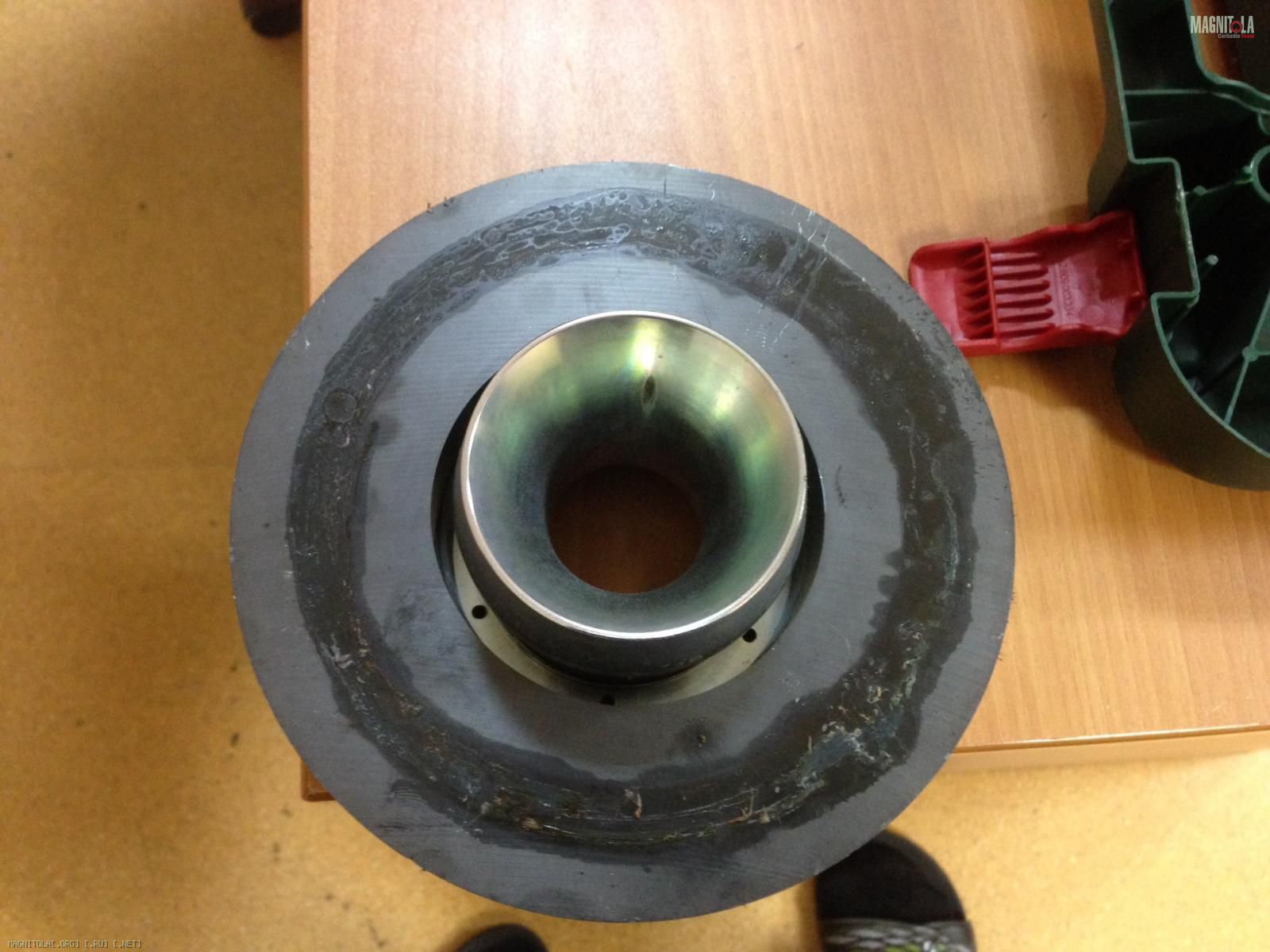

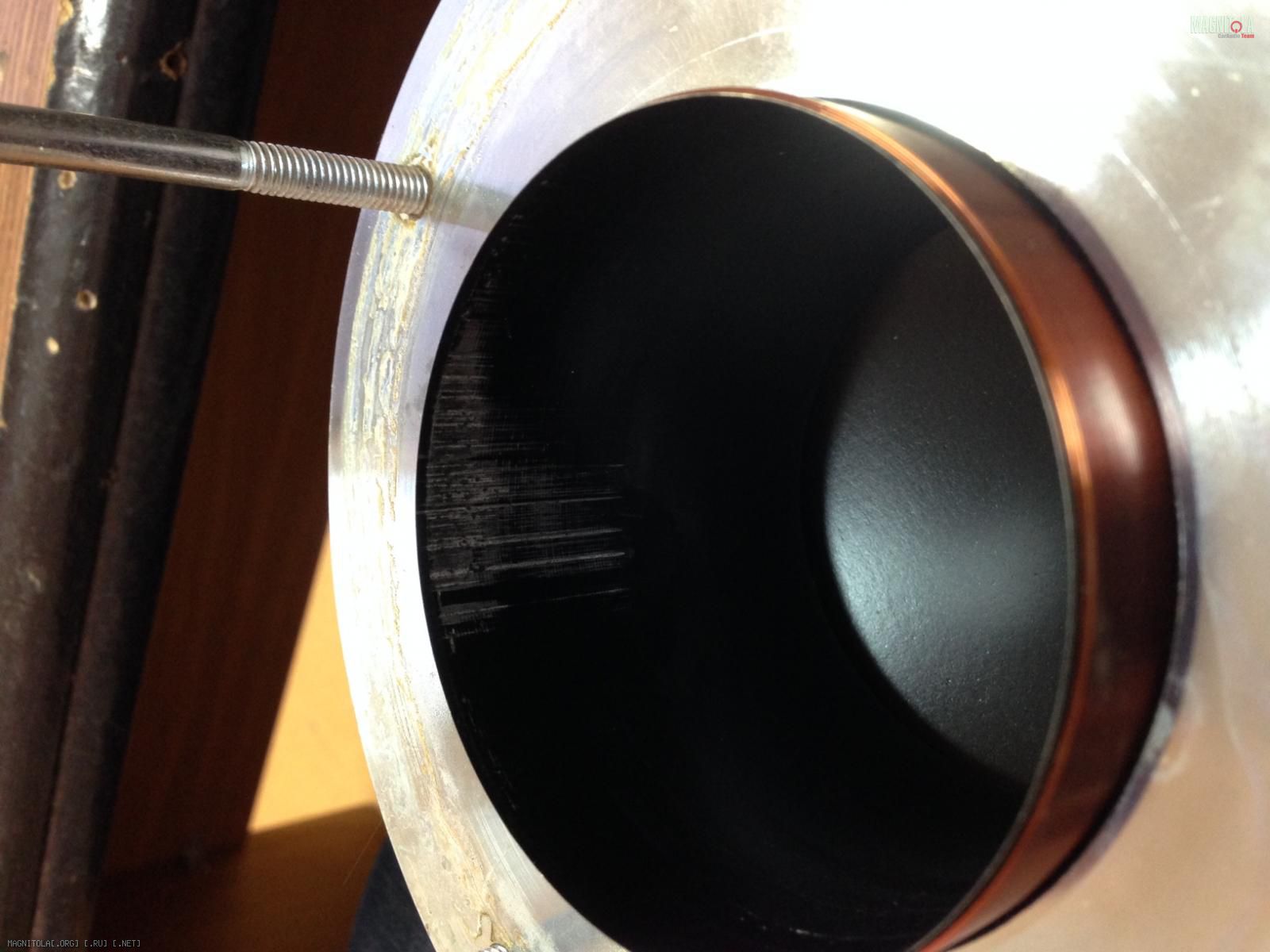

Снимаю конструкцию «Илизарова» и потихоньку расширяю щель между магнитом и корзиной, пока не снял. Смотрю на магнит и плююсь в сторону производителя. Саб за 92 тысячи (ну это седня он так стоит) а клея явно за###или. Кстати залом катушки оказался не повреждением, а местом, через которое производитель пропустил подводящие провода. Обнаружил терку от клина на внутренней стороне катушки.
Вложение 1074298Вложение 1074300Вложение 1074302

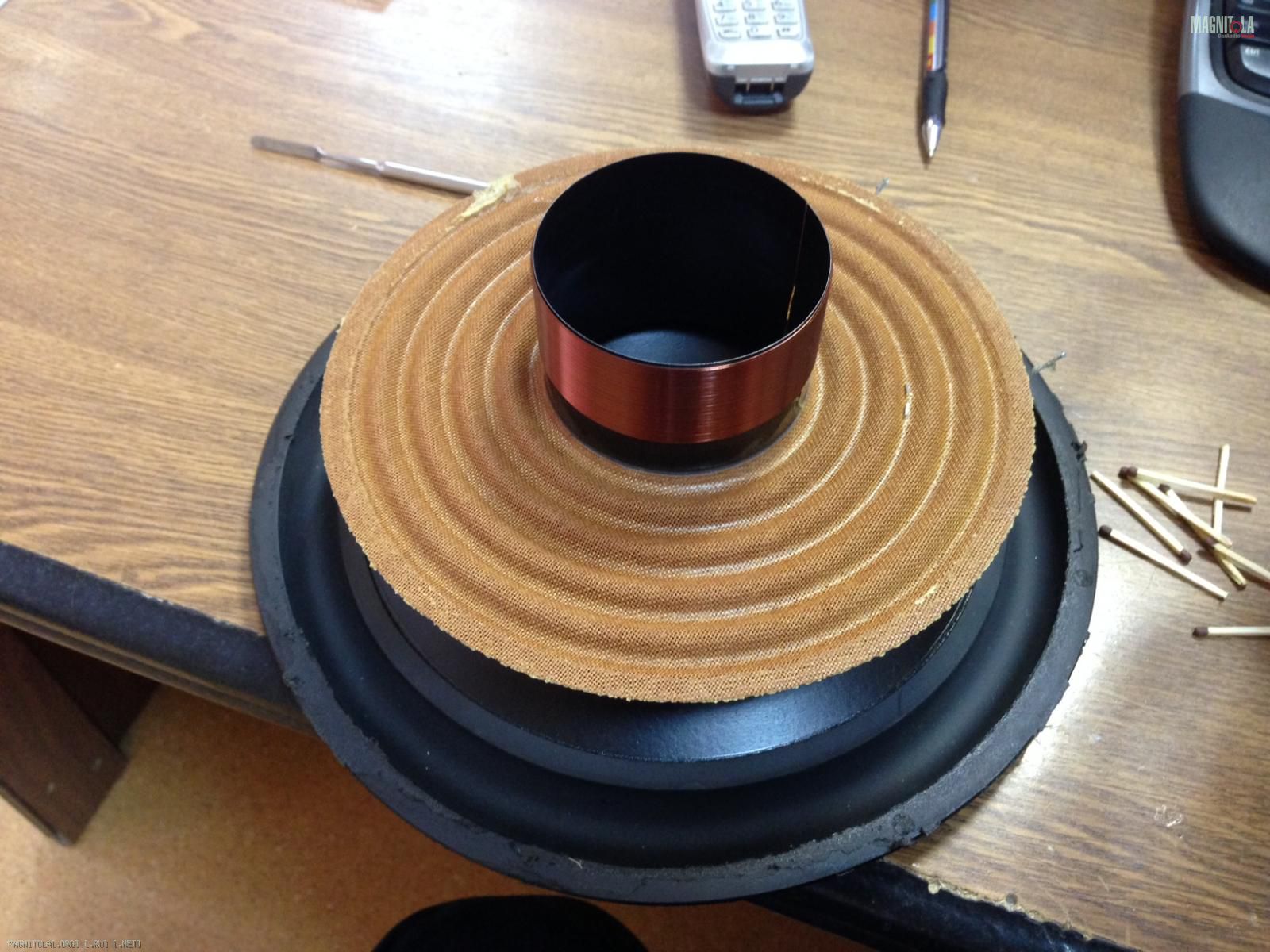

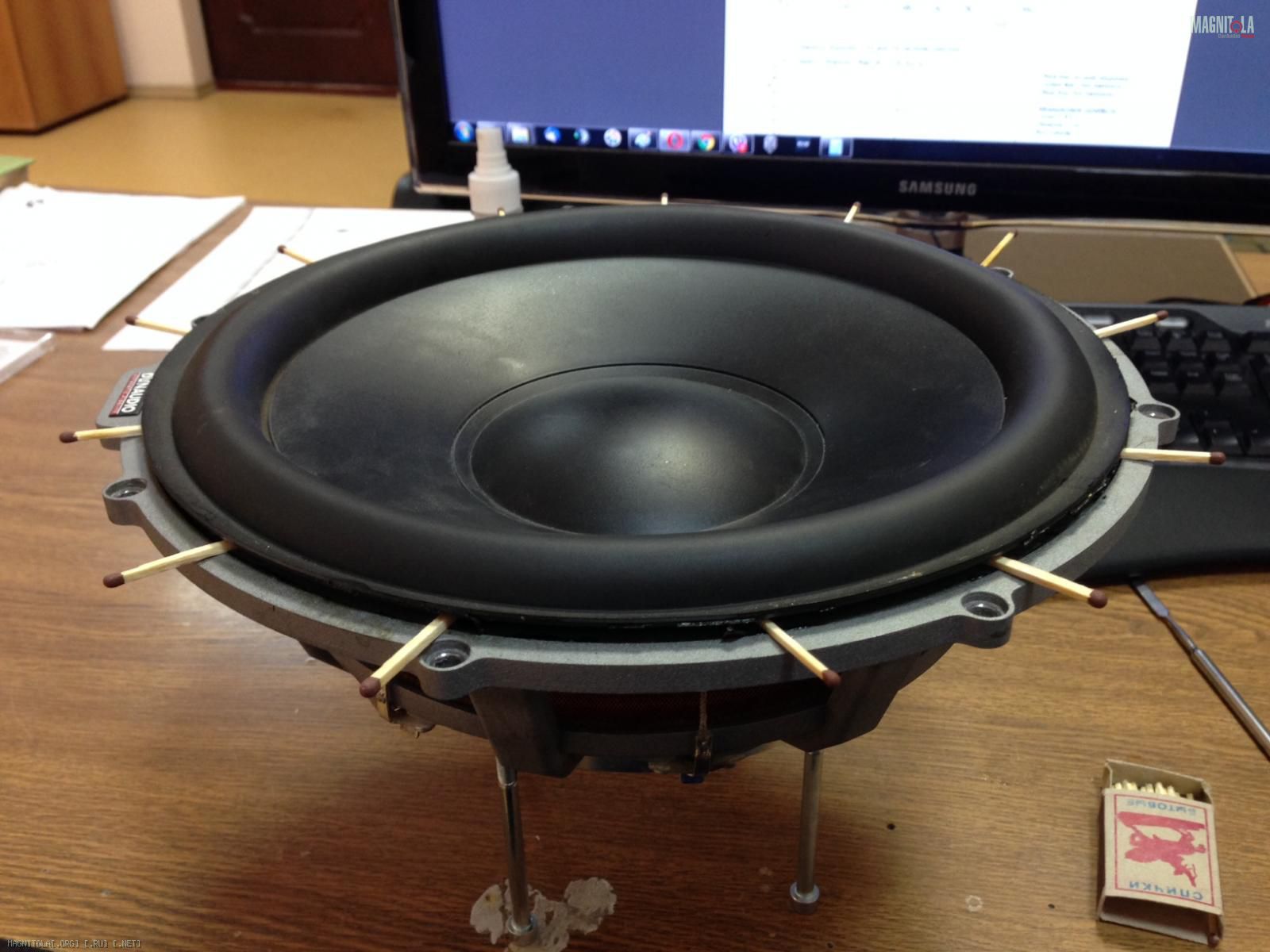

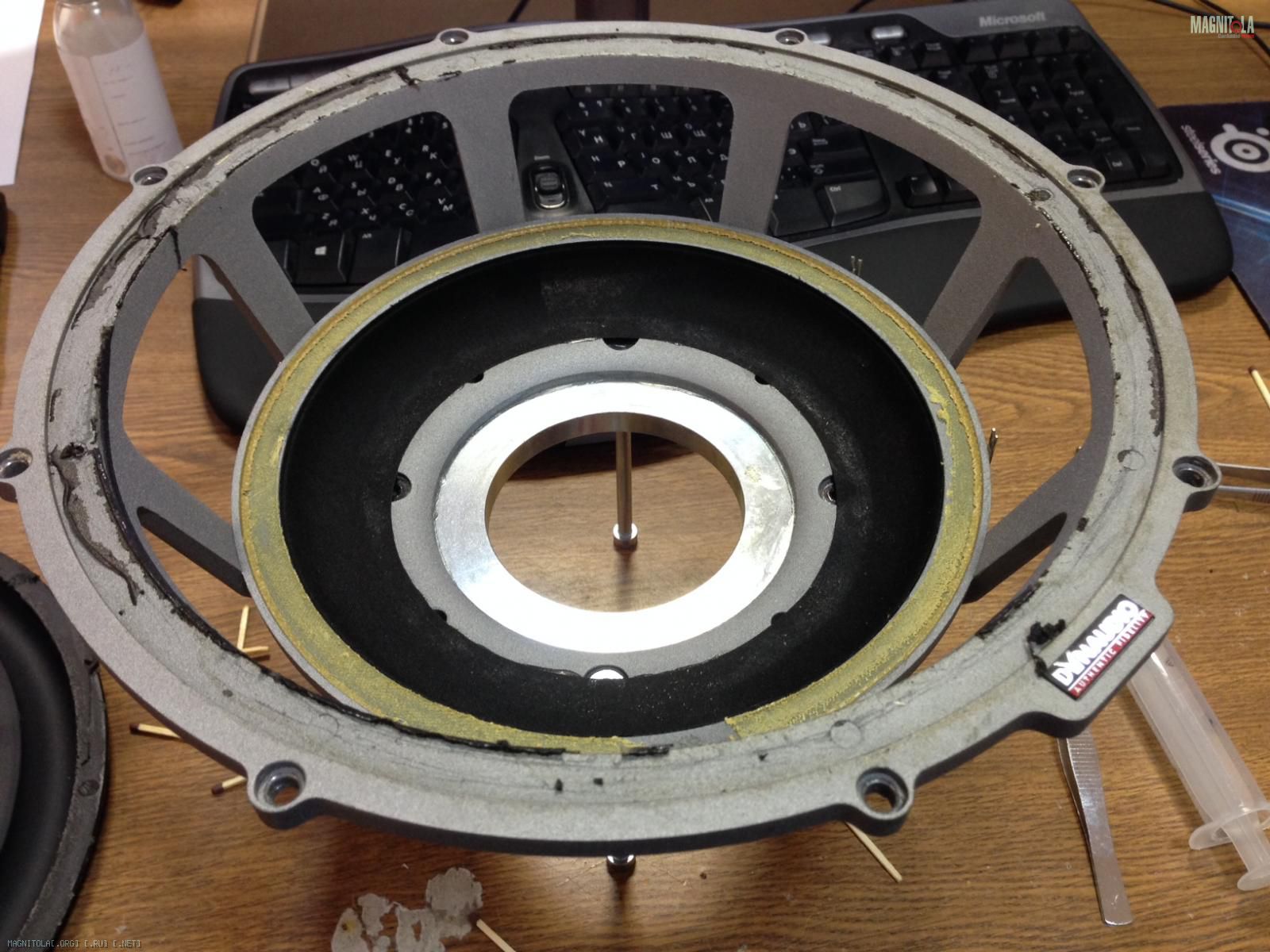

Еду дальше, вооружаюсь ацетоном в шприце и лопаткой для разбора телефона и потихоньку отклеиваю диффузор и центрирующую юбку.
Вложение 1074304Вложение 1074306Вложение 1074308

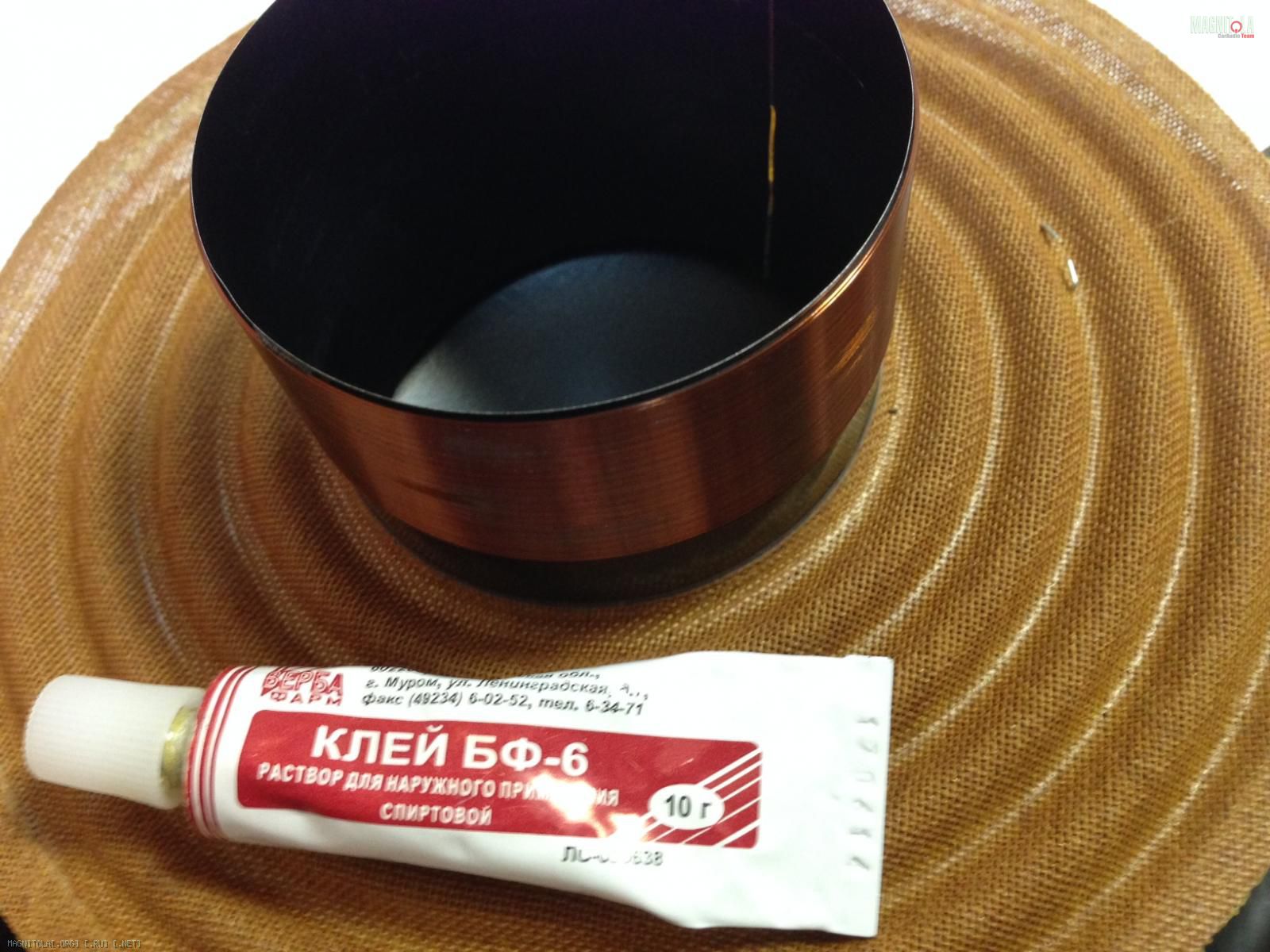

Урря – задиров и рванины проводов на катушке нет! Прозваниваю – 3,9 ома, при заявленных 4. Думаю что измеренное мной сопротивление таким и было с завода. Вижу две небольшие терки на катушке – кисточкой покрываю в два слоя медицинским клеем БФ-6. На всякий случай.
Вложение 1074310
Внутри корзины откручиваю четыре болта, призванные держать магнитную систему. Так как дырки отверстия под болты сквозные – вкручиваю в них длинные болты из «аппарата илизарова для сабов» - Впоследствии выкручивая их, мы мягко посадим магнитную систему на место.

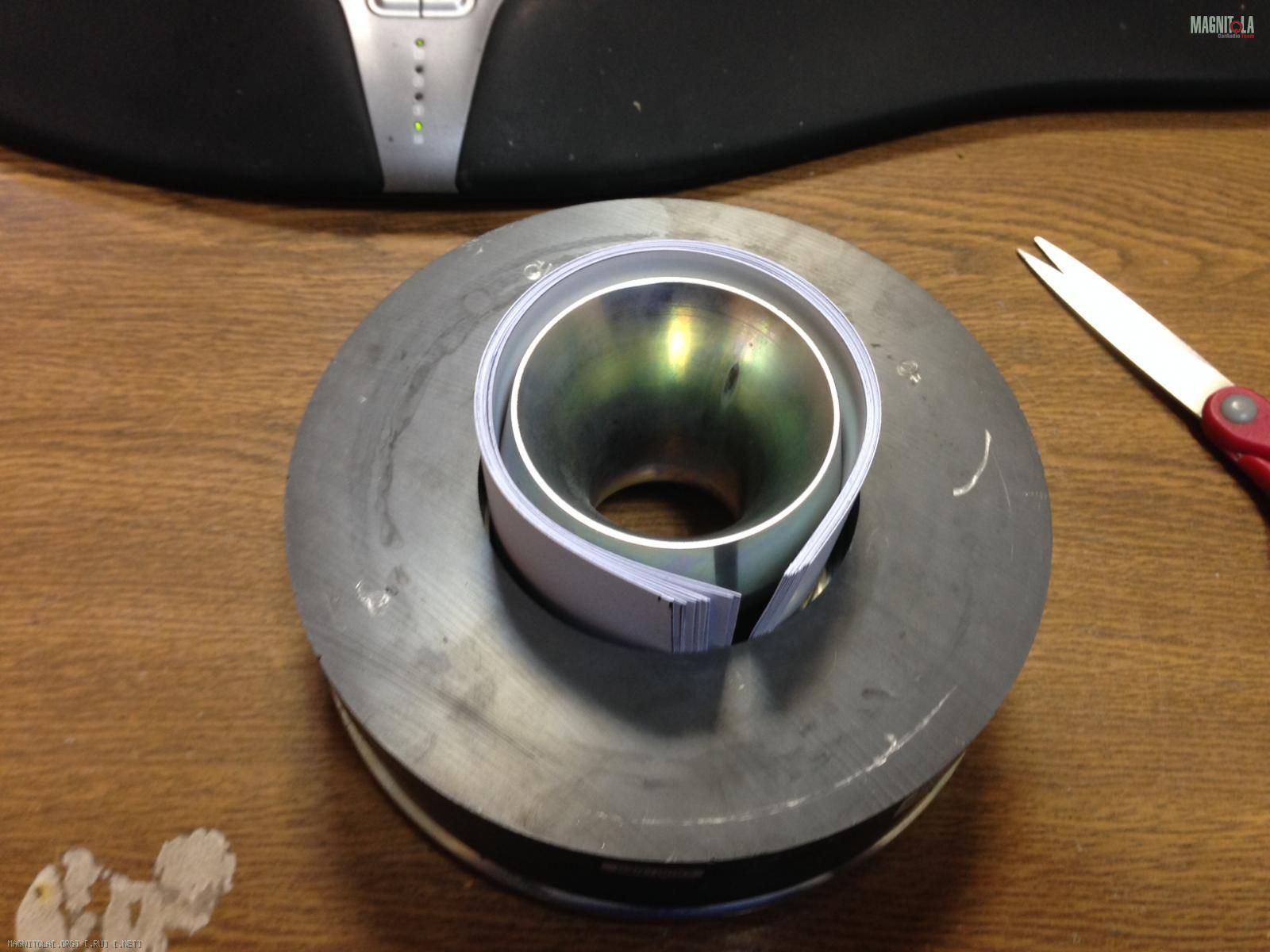

Зачищаю корзину и магнитную систему от остатков клея и вырезаю из плотной бумаги (280 г/м) полоски 7х23,5 см. Эти полоски вкладываю в отклеившуюся часть магнитной системы для последующей ее центровки.
Вложение 1074312

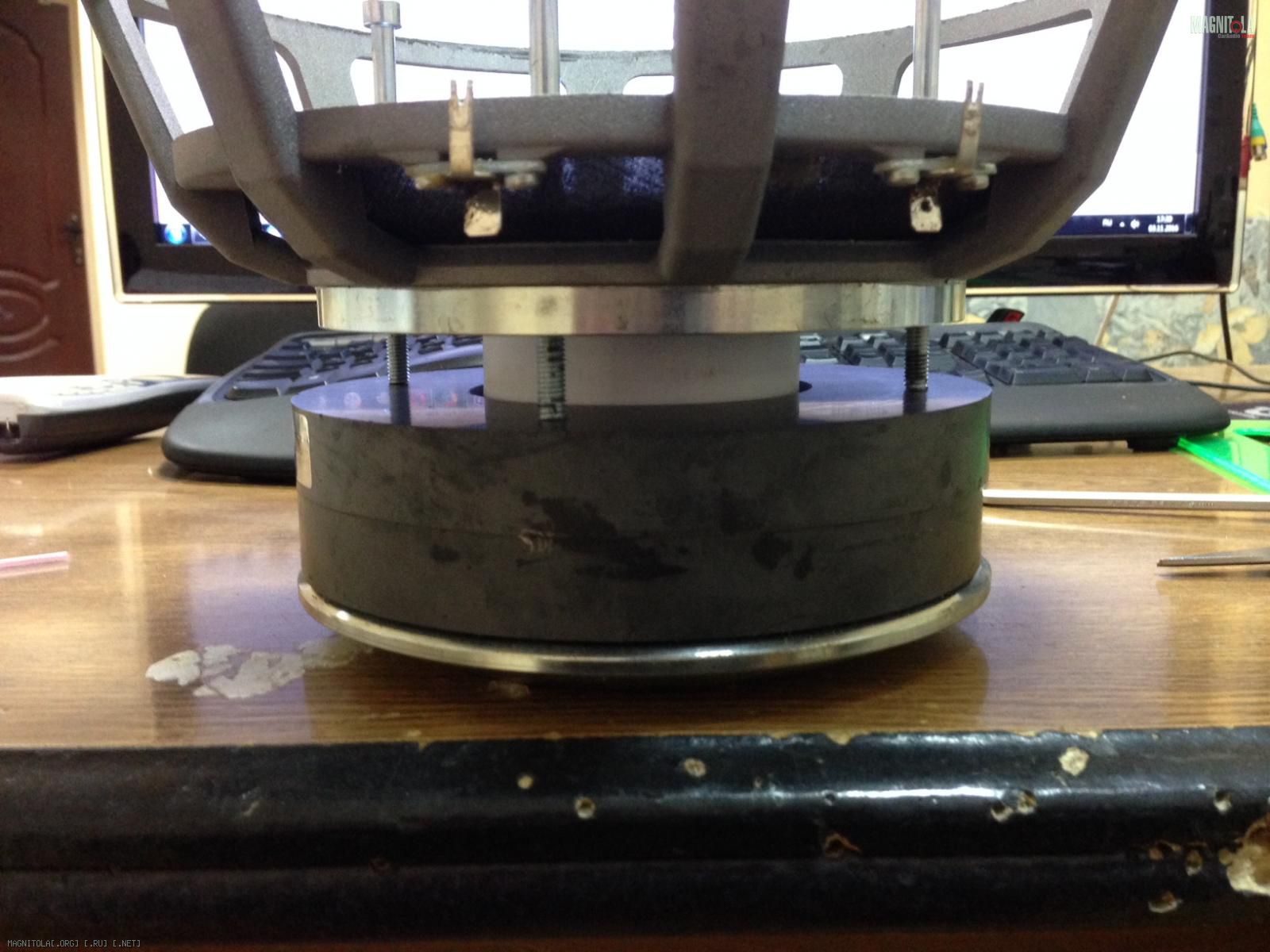

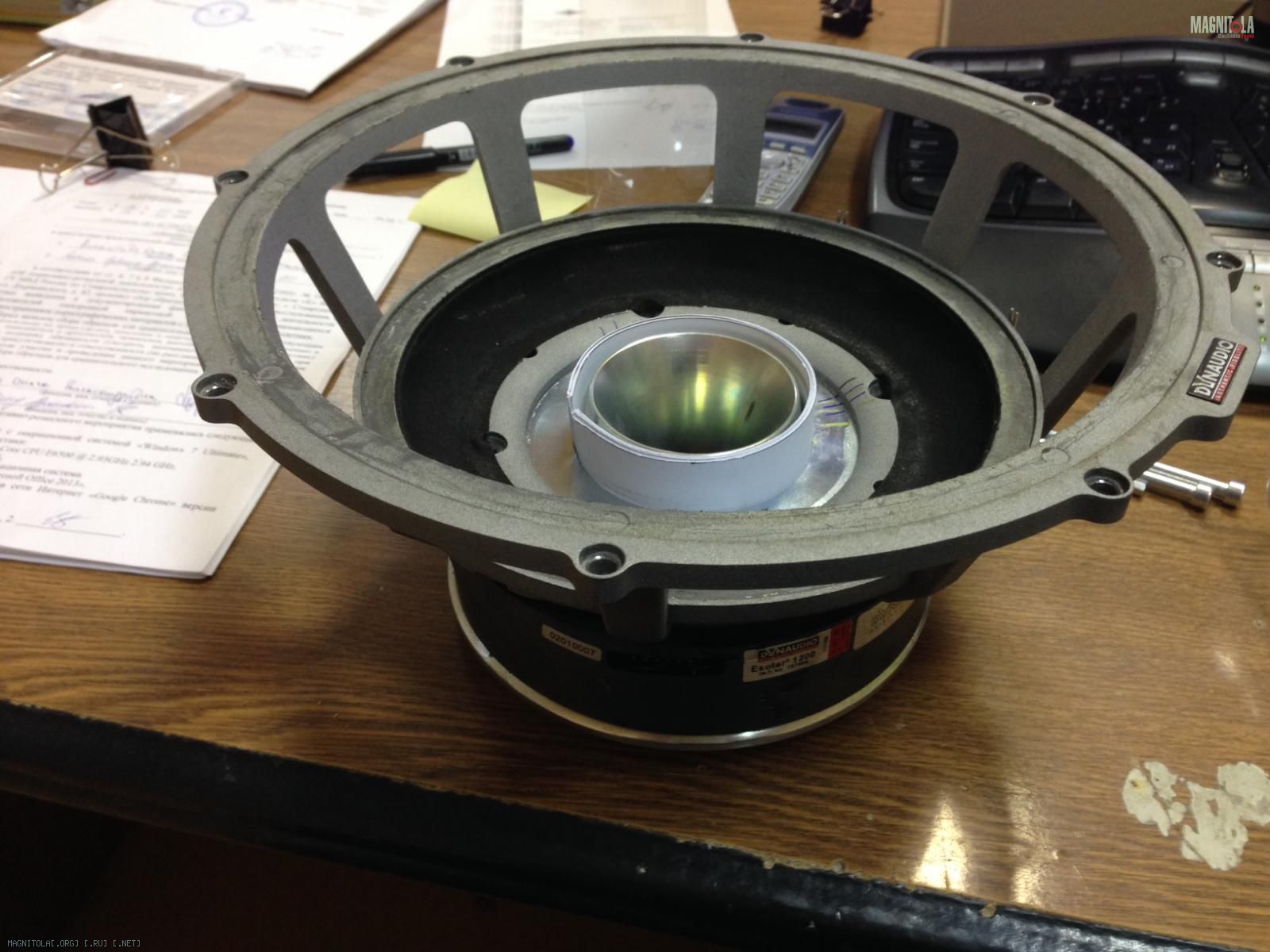

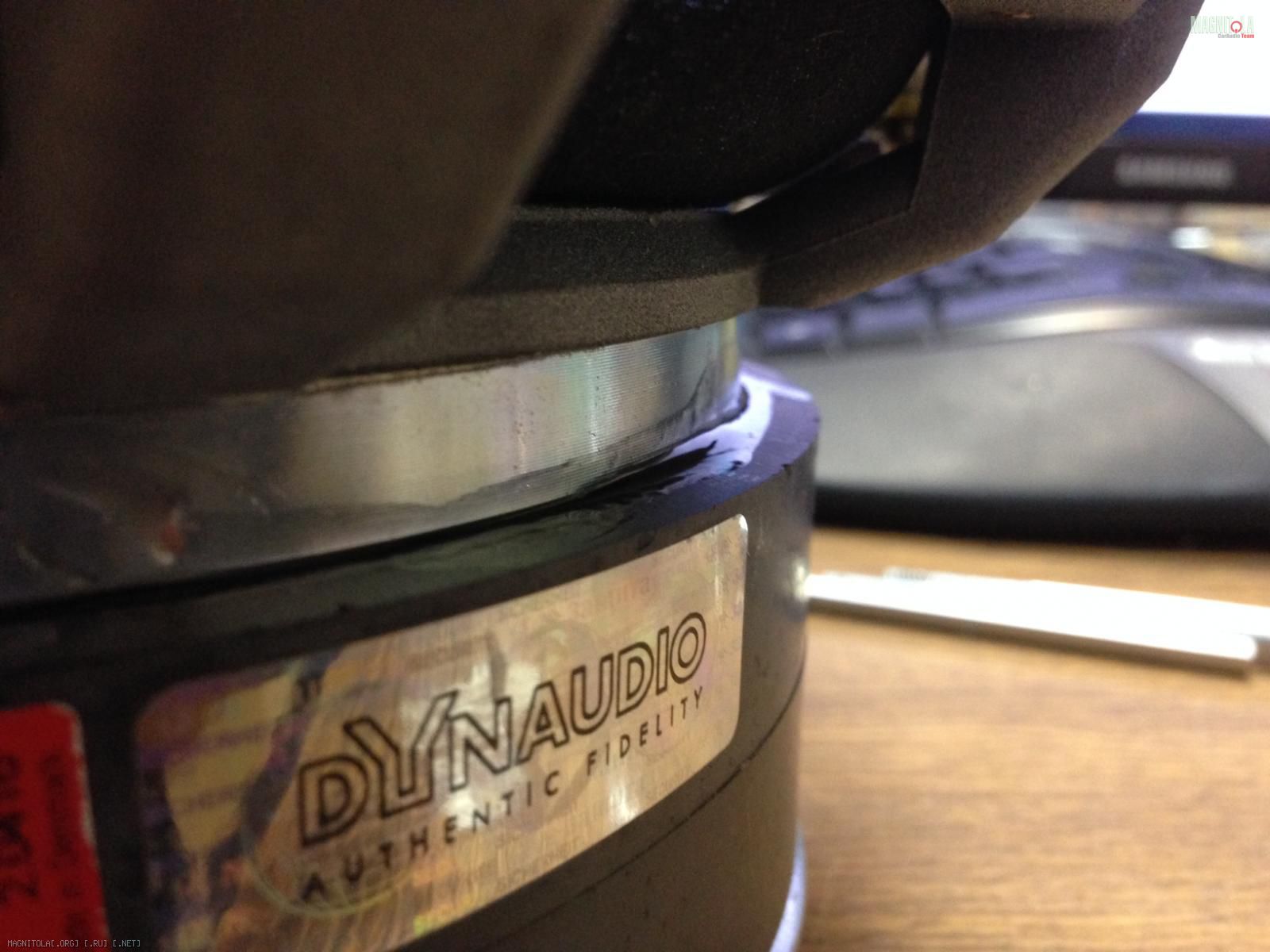

Аккуратно, чтобы не прищемить пальцы устанавливаю магнит в центр корзины на заранее вкрученные болты. Развожу эпоксидную смолу. Я использовал ремкомплект для бамперов Reoflex Repair box. Быстренько мажем составом посадочное место корзины и спешно начинаем выкручивать болты, на которых стоит магнит. После посадки магнита на место, промазываю по окружности магнит с корзиной и оставляю на ночь.
Вложение 1074314Вложение 1074316Вложение 1074318

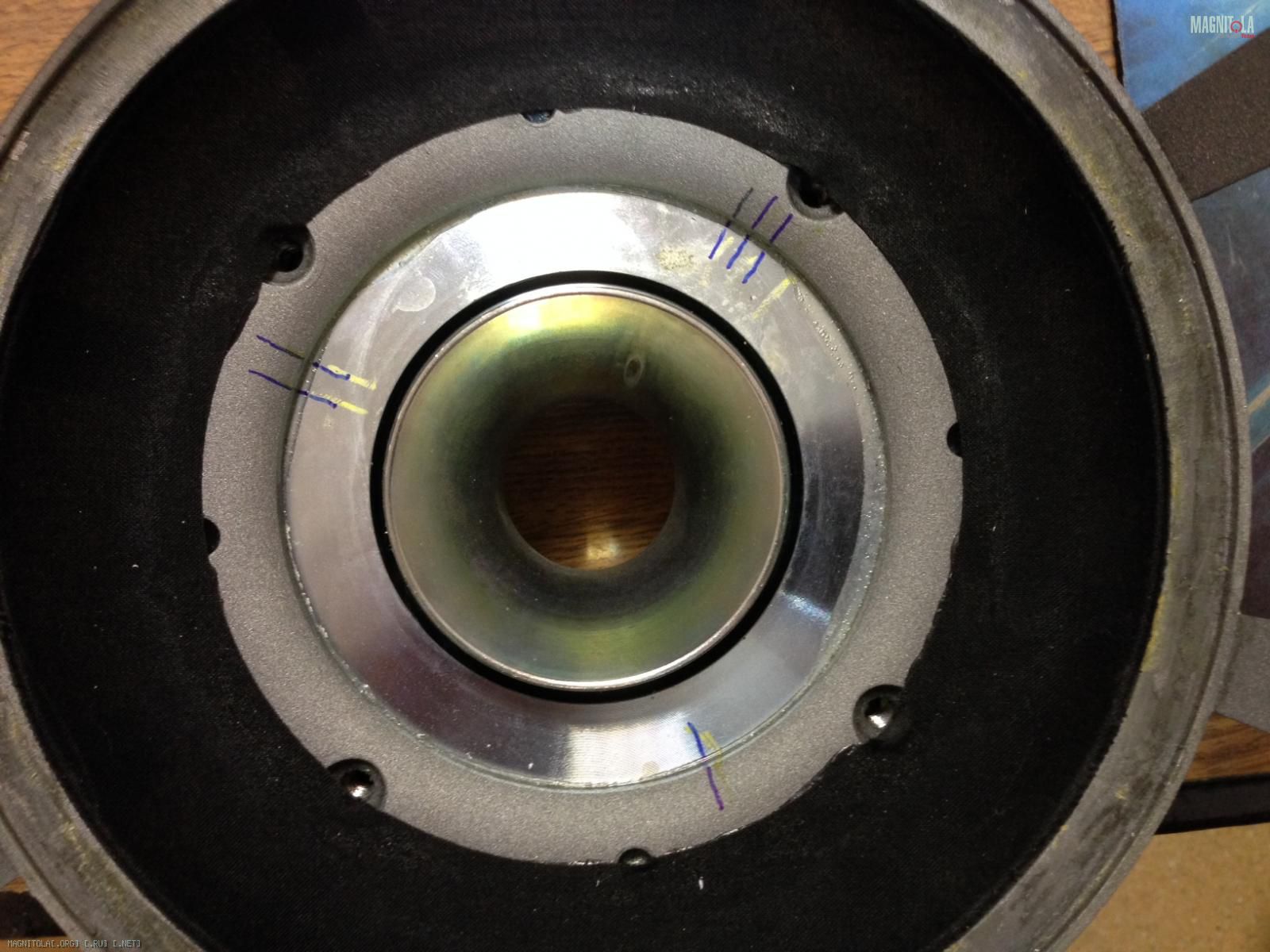

С утра вынимаю полосы бумаги, которые я использовал для центровки и любуюсь результатом. Беру клей Момент Универсальный «Момент 88» (тот же самый БФ-88) промазываю место вклейки диффузора и сам диффузор, и спустя 10 минут сажу диффузор на место. Надо отдать должное датчанам – посадочное место и сам диффузор подогнаны под размер идеально. Даю пару часов схватиться клею в котельной с температурой воздуха 50 градусов. После чего припаиваю подводящие и подключаю саб к ресиверу. По совету из этой темы скачиваю программу Wavosaur.1.0.7.0. в которой создаю звуковой файл с синусом на 5 Гц. Включаю файл на воспроизведение и снова радуюсь – диффузор отцентровался сам. Для очистки совести подвигал центрующую юбку вправо-влево – появлялся звук трения. Залил клеем юбку и оставил на ночь. От так от приобрел опыт разборки сабов. Может кому поможет в подобной ситации.
Вложение 1074320
http://www.youtube.com/watch?v=C8jR_vYlcKs

Я оправкой из двух колец фанеры и трёх саморезов центровал не всю магнитную систему а только керн.
Магнит уже был приклеен к корзине.
Так мне показалось проще,правда центровал мидбас и зазор между катушкой и керном достаточно мал.
