Soundstream LW.620 ушел в защиту
При запуске горит power пару секунд затем плавно загорается protect. Ушел в защиту при запуске забрав с собою твитер, из защиты до сих пор не возвращался :not_i:
Вскрытие и визуальный осмотр явного криминала не выявил, были проверены тестером силовые транзисторы и диоды, вроде бы все целое.

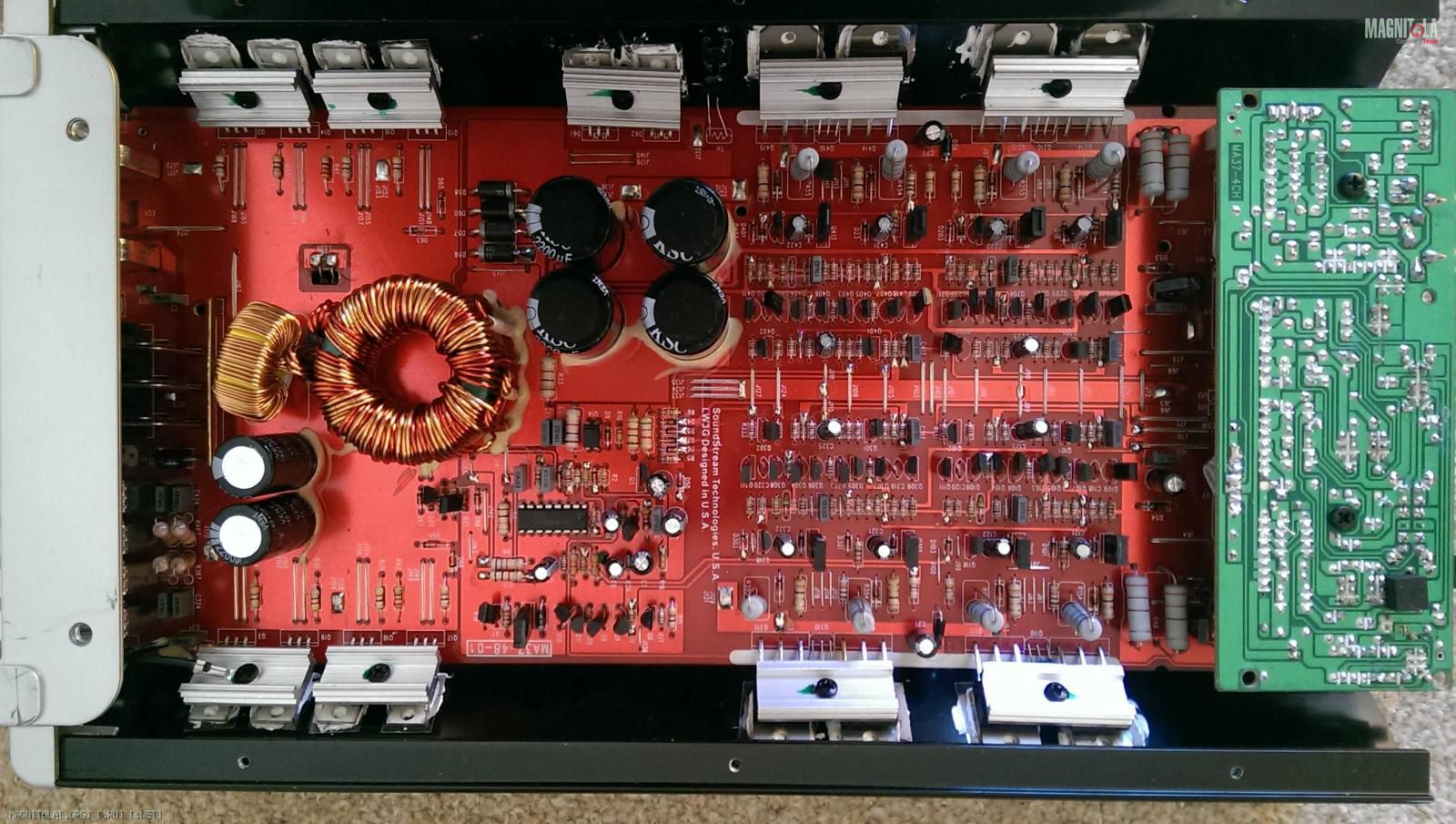

Фото платы Вложение 1087558
ШИМ KIA494AP http://pdf1.alldatasheet.com/datasheet-pdf/view/69359/KEC/KIA494AP.html - не совсем понял на диаграмме на каких ногах проверять :facepalm:
отключение верхней части фильтров (зеленая плата) на режим защиты не повлияло
посоветуйте пожалуйста какие еще элементы можно проверить не снимая платы и на каких ногах проще всего проверить ШИМ..
Re: Soundstream LW.620 ушел в защиту
Для начала, разбираем и прапаиваем полностью это чудо... при чем с особым рвением все перемычки с двух сторон платы!...
У TL494 на 4 ,выводе, пила, на 9 и 10 меандр... Смотрите что происходит с защитой 1,2,15,16... да и опорное 5 в на 14 ноге проверить. Но ПН не при чем, так как он по всей видимости запускается... скорее всего постоянка или возбуд на выходе одного из каналов... смотрите на выходах что происходит в момент запуска... если он унес с собой пищь, то более похоже...
P.S. одно время переделал кучу такого хлама... ломается на ровном месте и в самых неожиданных местах..
Re: Soundstream LW.620 ушел в защиту
Цитата:
Сообщение от
Lexx69 Для начала, разбираем и прапаиваем полностью это чудо... при чем с особым рвением все перемычки с двух сторон платы!...
У TL494 на 4 ,выводе, пила, на 9 и 10 меандр... Смотрите что происходит с защитой 1,2,15,16... да и опорное 5 в на 14 ноге проверить. Но ПН не при чем, так как он по всей видимости запускается... скорее всего постоянка или возбуд на выходе одного из каналов... смотрите на выходах что происходит в момент запуска... если он унес с собой пищь, то более похоже...
P.S. одно время переделал кучу такого хлама... ломается на ровном месте и в самых неожиданных местах..
+10500!!!
усилитель лов сегмента, со всеми вытекающими.
для ТС, ПН не при делах, он как раз работает как и его система защиты, вопрос лежит в векторе каскадов УМ, там ищи, а правильнее для начала как и уже написали - пропаять ВСЁ.
Вложений: 1
Re: Soundstream LW.620 ушел в защиту
Цитата:
Сообщение от
Lexx69 смотрите на выходах что происходит в момент запуска
в момент запуска напряжение на трех каналах в норме(т.е нулевое, в момент перехода в защиту поднимается до 0.15в), но на одном канале (вроде бы тот самый на котором горел вч) в момент перехода в защиту прыгает в диапазонах 6-16в, видимо момент перехода в защиту вызван этим самым скачком обратной связи?
я так понял надо снимать, искать пробитый транзистор или непропай? может какие-то еще элементы можно сначала сверху проверить? очень не хочется плату снимать:bonk:

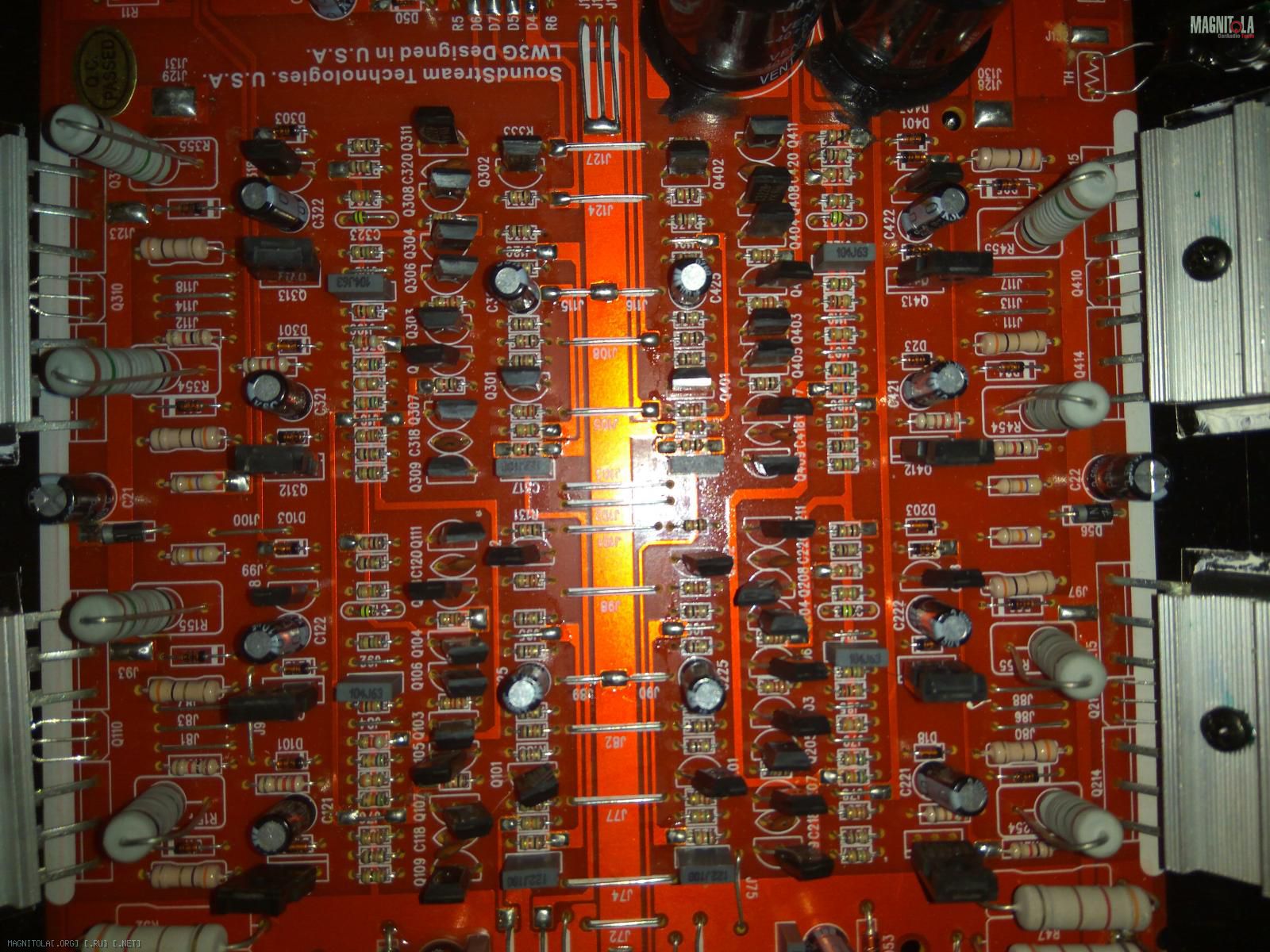

вот покрупнее каналы
Вложение 1087776
Re: Soundstream LW.620 ушел в защиту
Правильно поняли, непропай или мелкий транзистор. Транзистор можно вызвонить и не разбирая
Re: Soundstream LW.620 ушел в защиту
в общем протыкал половину транзисторов безрезультатно, потом решил еще раз проверить а тот ли канал я вообще проверяю, заодно еще раз измерить скачки вольтажа...
в итоге первый скачек замерил около 6v, потом скачки как назло кончились и усь вышел из защиты :facepalm:
ладно, думаю, подключил тестовый дин, погонял чутка битый канал - в процессе работы местами проскакивает такой шум типа радиопомехи, при этом дин совершает неторопливые и размашистые амплитудные движения.
остальные каналы без проблем.
короче, все-таки больше похоже на непропай где-то в канале, или может еще бывают "плавающие" транзисторы :laugh3:
эх, иди сюда паяльник..
Re: Soundstream LW.620 ушел в защиту
Цитата:
Сообщение от
ngage в общем протыкал половину транзисторов безрезультатно, потом решил еще раз проверить а тот ли канал я вообще проверяю, заодно еще раз измерить скачки вольтажа...
в итоге первый скачек замерил около 6v, потом скачки как назло кончились и усь вышел из защиты :facepalm:
ладно, думаю, подключил тестовый дин, погонял чутка битый канал - в процессе работы местами проскакивает такой шум типа радиопомехи, при этом дин совершает неторопливые и размашистые амплитудные движения.
остальные каналы без проблем.
короче, все-таки больше похоже на непропай где-то в канале, или может еще бывают "плавающие" транзисторы :laugh3:
эх, иди сюда паяльник..
Хочешь ещё поджаренных твитеров?
Ещё раз повторить?
Хорошо - разбирай усилитель, снимай плату и тщательно пропаивай ВСЁ плату!!!
Re: Soundstream LW.620 ушел в защиту
Цитата:
Сообщение от
ngage очень не хочется плату снимать
весь усь с помощью одной отвертки разбирается меньше чем за 10 минут... дольше здесь дискутировать...
Все пропаиваем и отмываем.... когда будешь отмывать плату, смотри, что бы не залить переменники и переключалки...
Вложений: 3
Re: Soundstream LW.620 ушел в защиту

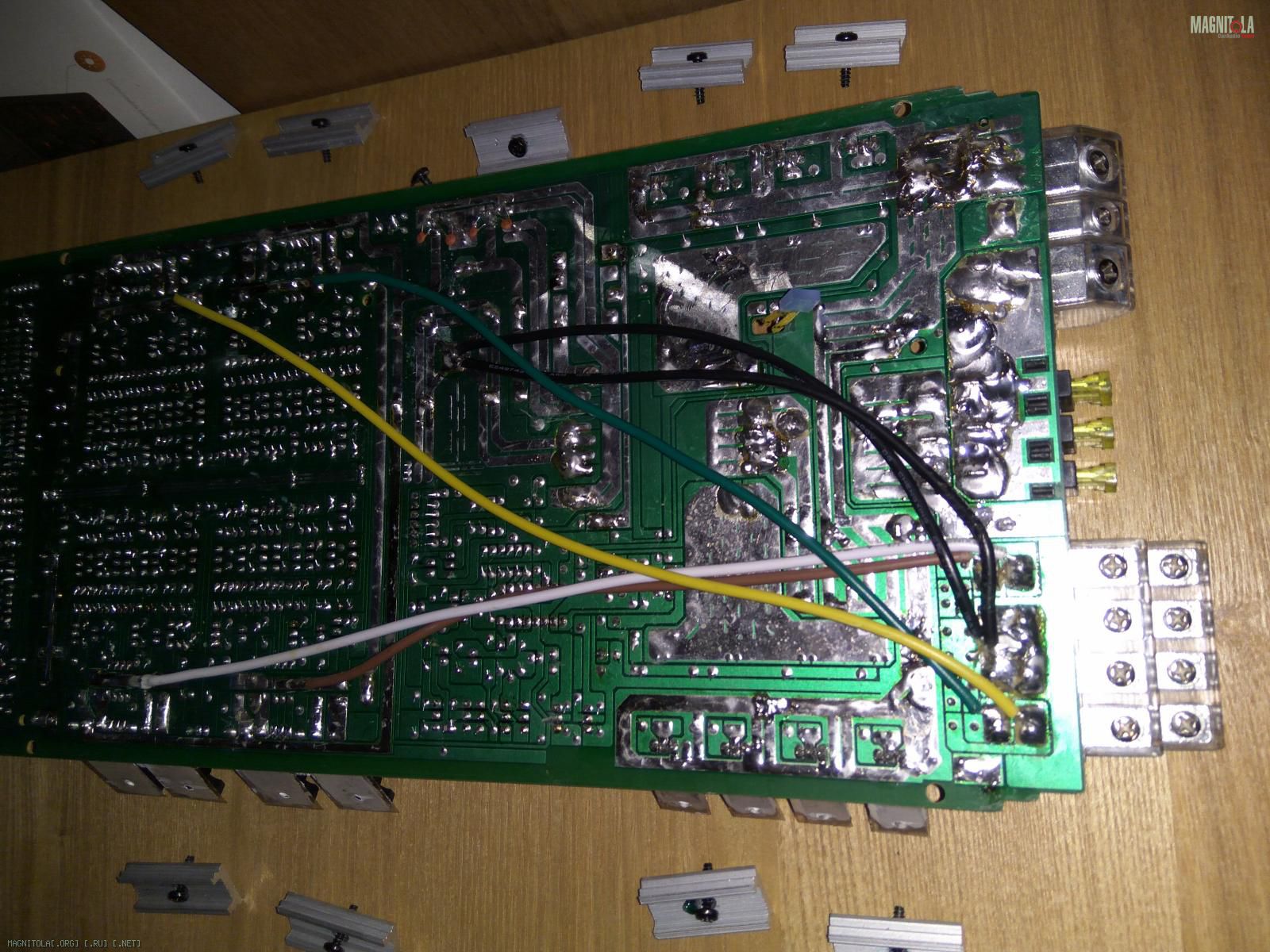

Похоже кто-то уже его пропаял :facepalm:
Вложение 1087886

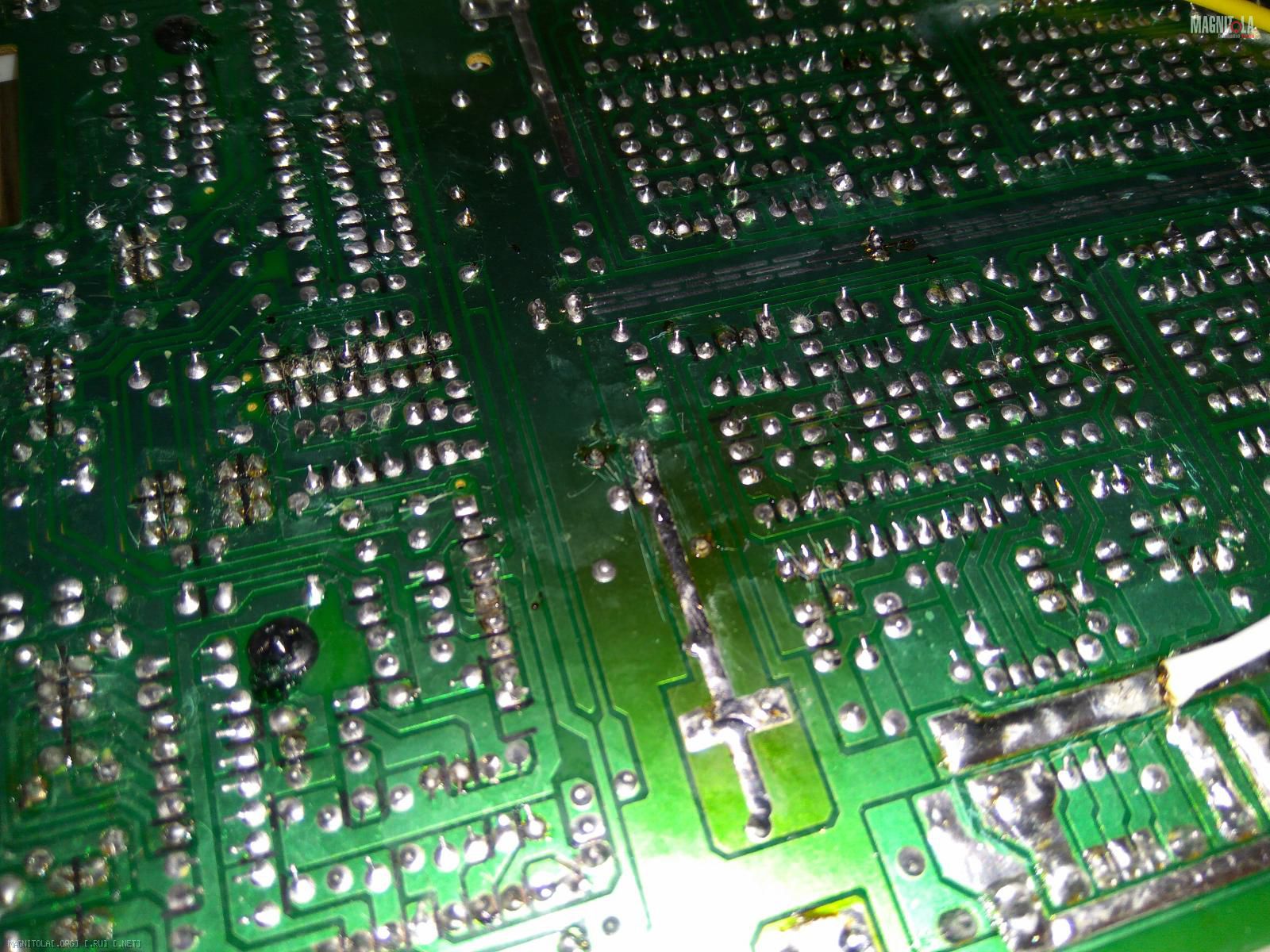

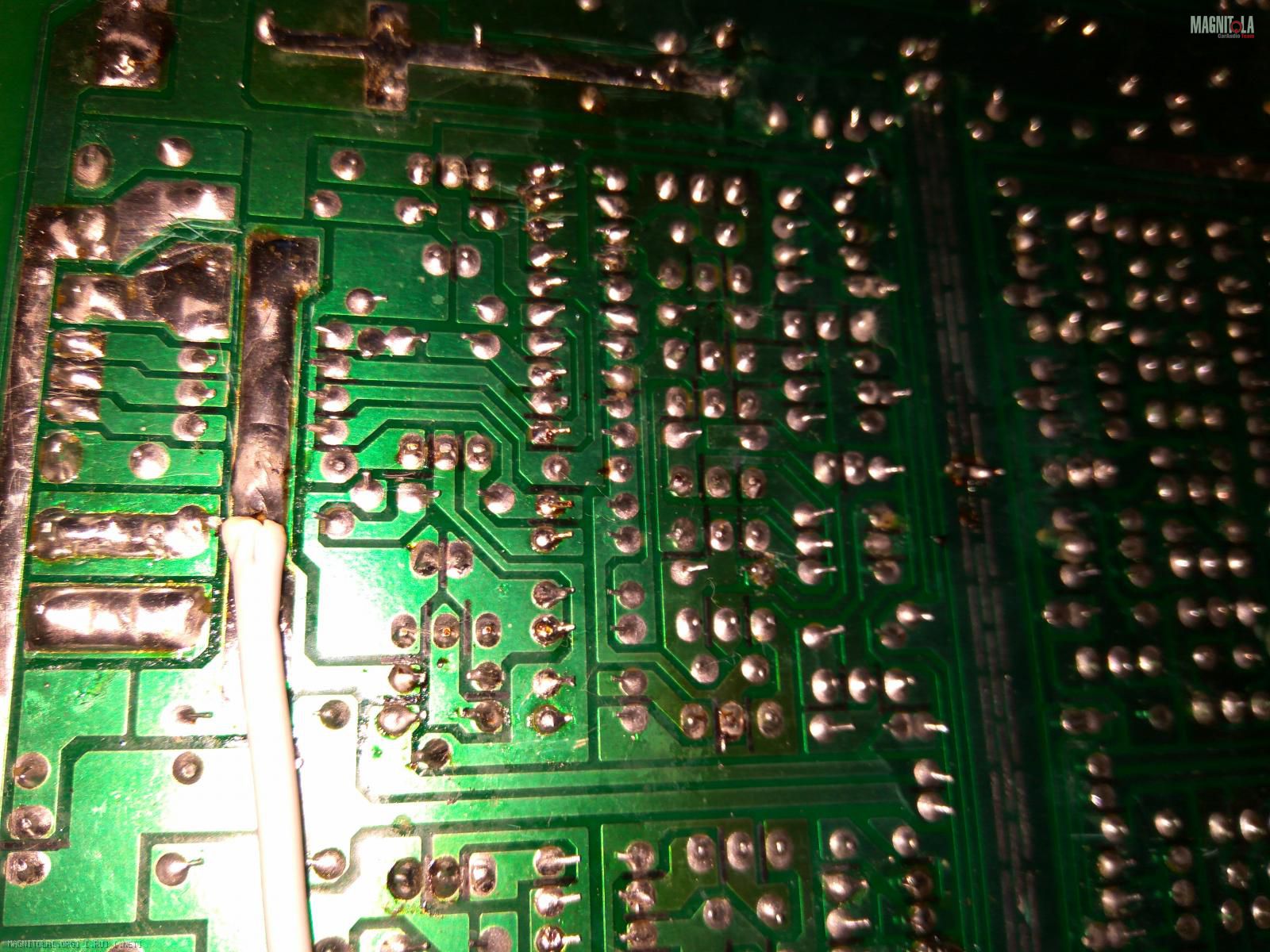

Битый канал
Вложение 1087888Вложение 1087890
Уважаемые, думаю в такой ситуации рука дилетанта типа меня может только еще проблем добавить)
подскажите, пропайка опытным взглядом насколько дорогое удовольствие?)
з.ы. ну усилок то в принципе не сказать чтоб прям г-но, местами довольно добротно сделан, хотелось бы все-таки еще немного его поэксплуатировать..
Re: Soundstream LW.620 ушел в защиту
Усилок то нормальный... собран отвратительно.. плата и припой которым собран ужас... у меня встречались экземпляры, которые после ремонта, полежав недели две на полке, просто опять отказывались работать..
А то, что в нем кто то уже был, я почти не сомневался))) в этой серии до конца гарантии не много доживало без ремонта...
