стабилизатор напряжения с on/off control 278R05PI

Добрый день.

Прошу подскажите о этой штуковине. даташит
Дело в том , что я купил себе такой стабилизатор, но то ли он бракованный , то ли у меня "лыжи не едут" .

Нужен был стабилизатор на 5вольт и с ногой управления, которая при подаче на нее управляющего напряжения запускала бы сам стабилизатор, а при отсутствии напряжения и на выходе стаба был бы ноль.

Мой же экземпляр при :
1) управляющая нога "в воздухе" работает и выдает 5,05вольта
2) упр.нога на нуле , выдает 1.4вольта
3) упр нога на напряжении питания , выдает 5.56вольта.

Входное напряжение 12вольт , в качестве нагрузки был резистор на 1Ком.

Это брак или я что то не правильно делаю или чего то не понял ?

нога управления должна быть подтянута на землю
конденсатор на выходе обязателен

у вас все так?

"Подтянута на землю", это означает соединить через резистор? или что это значит?

Изначально в собранной схеме конденсаторы были и на входе и на выходе ( керамика+ электролит 100мкф) , но схема не работала как надо.
Вот нога управления подтянута к земле не была.

Потом я выдернул этот стаб из платы, повесил 1Ком на ноль и выход , подцепил 12вольт и стал смотреть что происходит, но тут у меня уже не было конденсатора.

Как подтянуть ногу упр. на землю? Номинал резистора какой желательно( если это вообще я правильно понял)

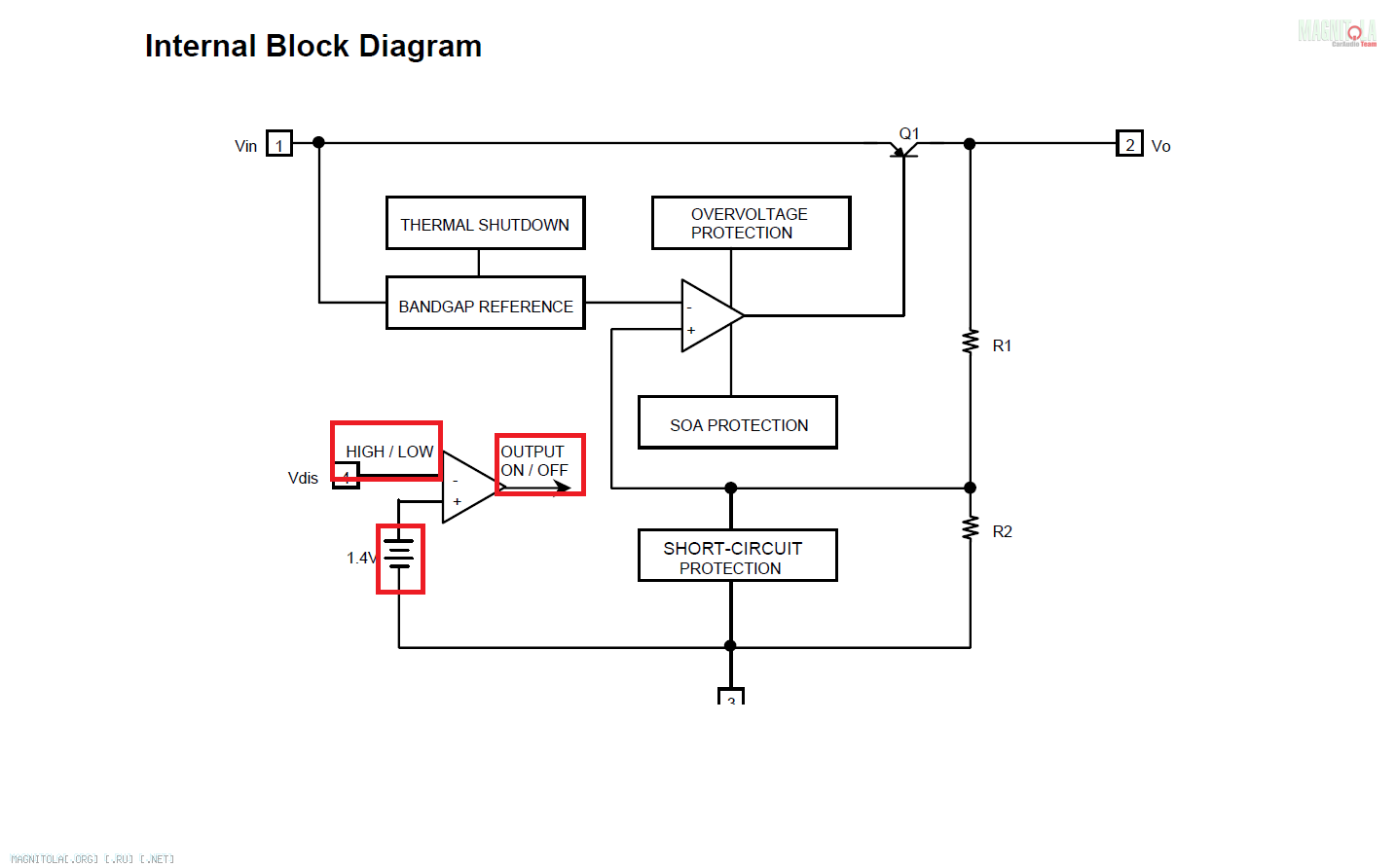

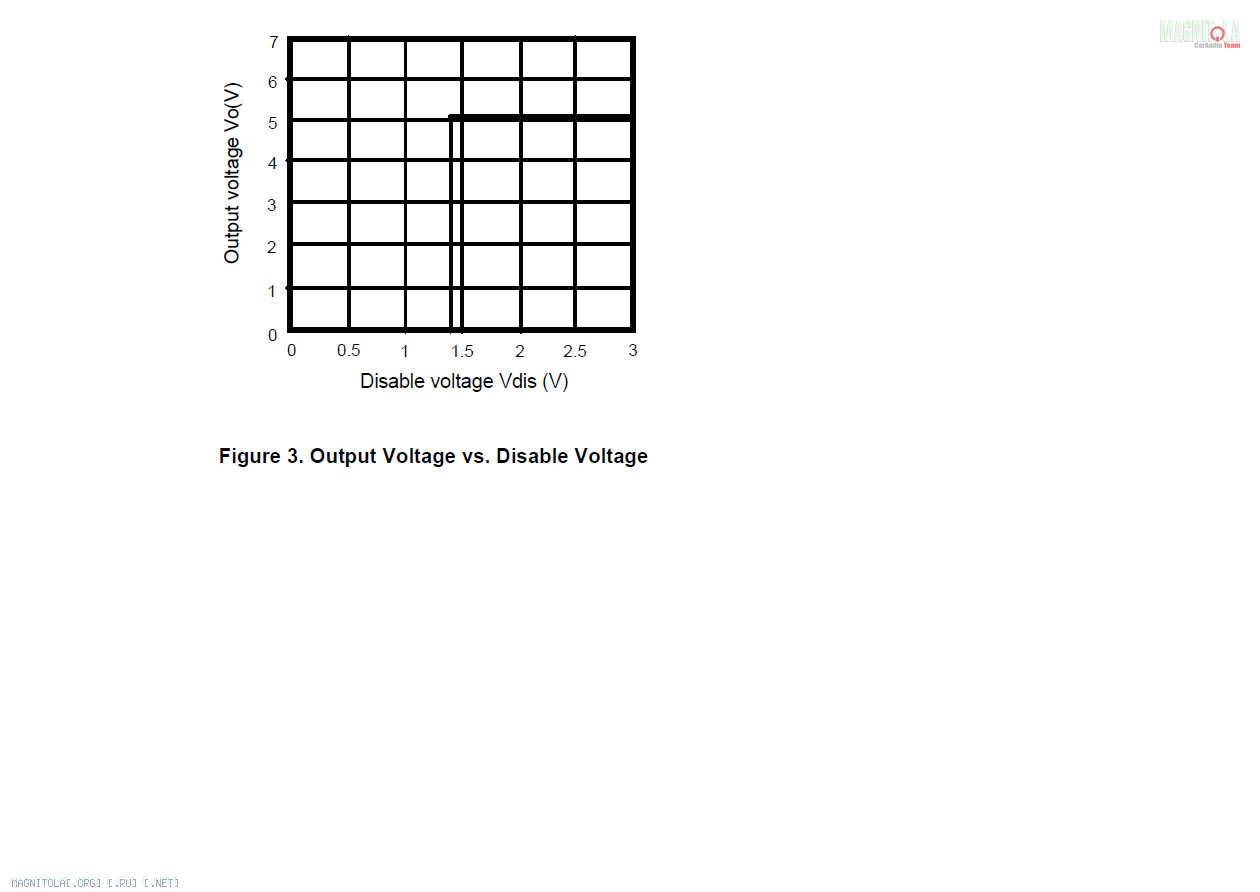

? Вложение 1096120 Вложение 1096122. обязательно шунтировать и вход и выход керамикой.

Цитата:

---

Сообщение от Mакс

Как подтянуть ногу упр. на землю? Номинал резистора какой желательно

---

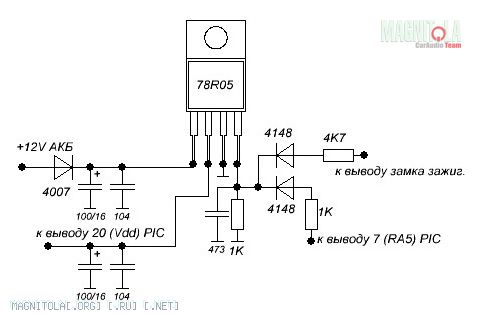

Вложение 1096156

maisteroleg, спасибо!

---------- Сообщение добавлено 18.01.2017 в 22:13 ----------

Всё, разобрался. Я балда, а продаван магазина #####, мне вместо 278r05 подсунул 278ra05, а я после цифр 278 дальше название и не читал, до сейчасошного момента.
Всем спасибо.
