Новый пациент Calcell BST 1000.1 (с отравлением желудка, что не то скушал)

доброе утречко, история такая попросили посмотреть усилитель с жалобой что перестал работать, задымелся, сгорел конденсатор, но с одним ньюансом что были проблемы с генератором.

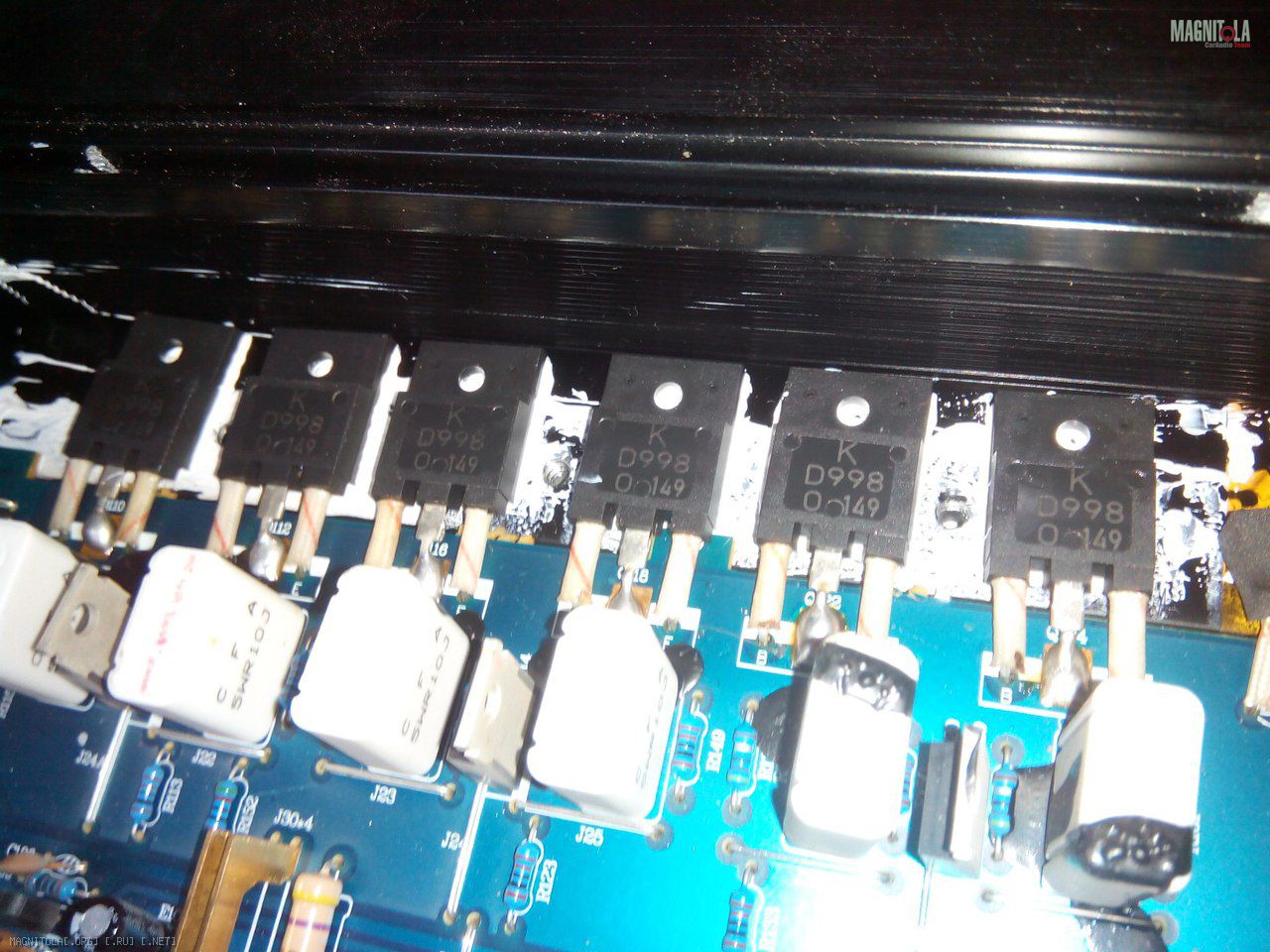

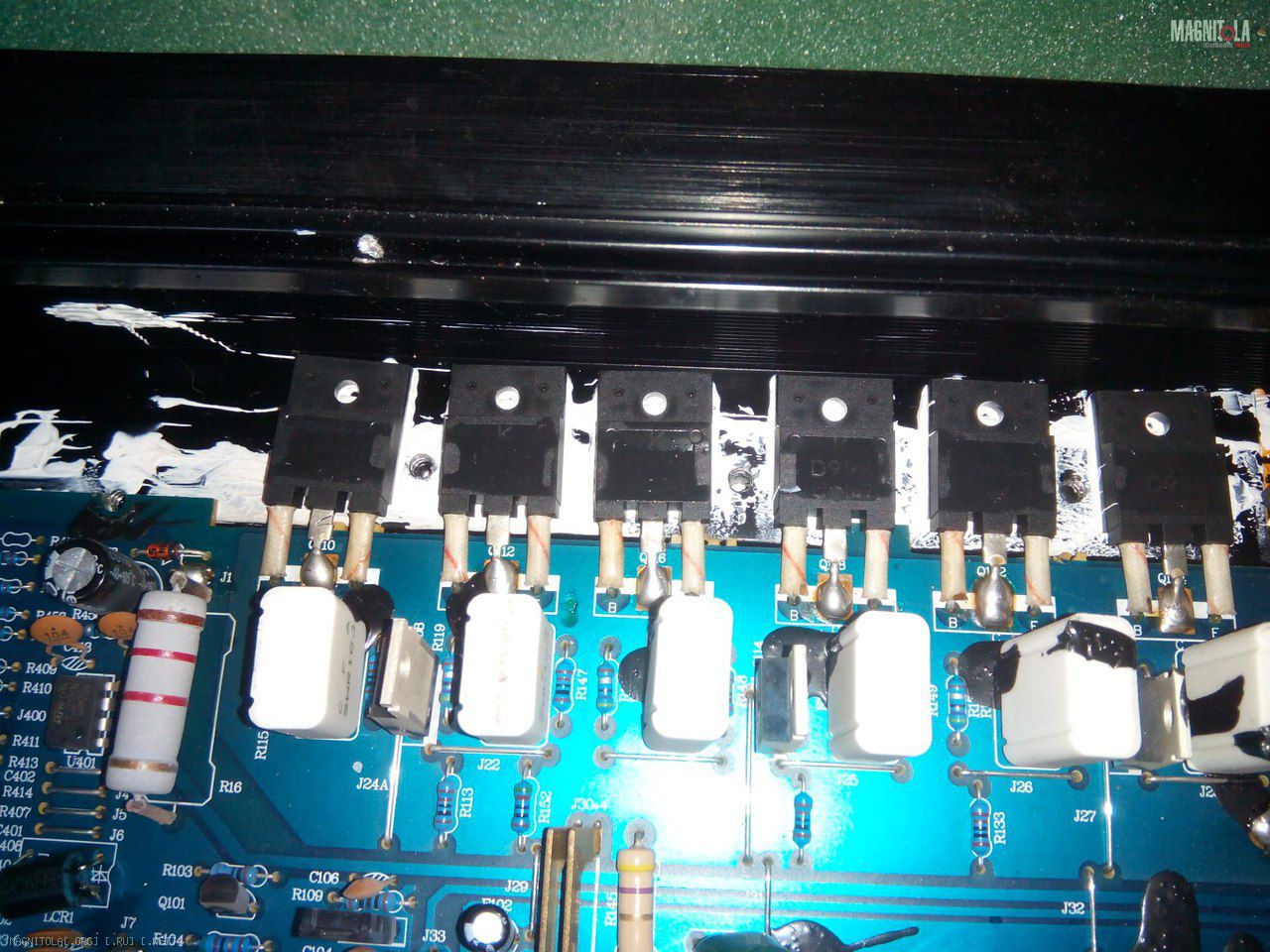

ну так вот начнём с осмотра качества сборки, а оно оставляет желать лучшего, очень много не пропайки, кольцевых трещин, к флюсу даже не придираюсь (классика жанра) термопасту тоже не жалели мазали с размахуВложение 1122870Вложение 1122872Вложение 1122874Вложение 1122876Вложение 1122878Вложение 1122880

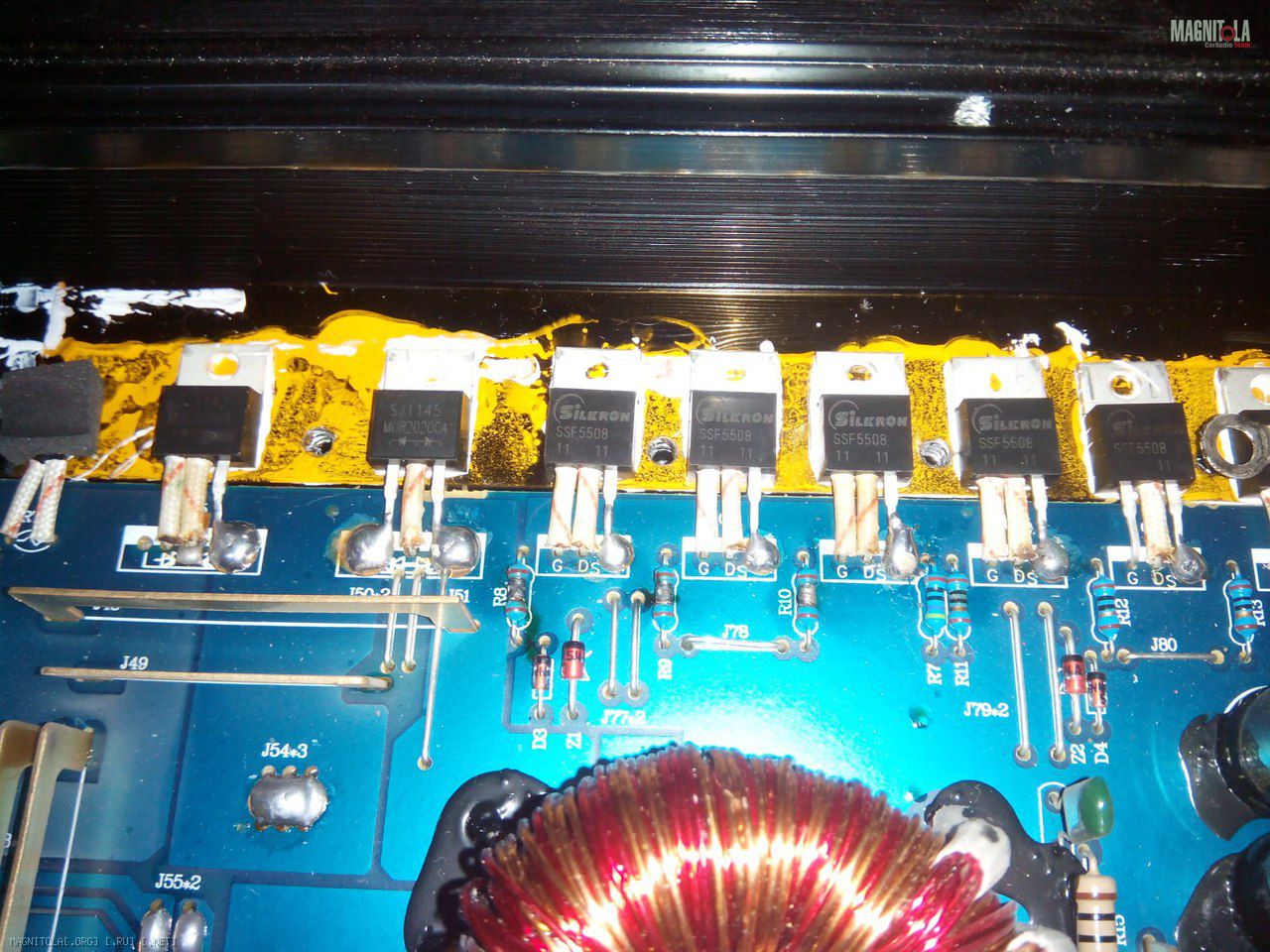

следуем дальше не вооружённым глазом видно выгорел тот самый конденсатор, а так же резисторы на затворах транзисторы и транзисторы Q2, Q2A, и вероятно Q3, Q3A стоящие рядом. Первым делом прозвонил транзисторы БП чего и следовало ожидать все под чистую выгорели, но самое интересное обнаружилось когда перевернул плату дорожки приходящие на коллектора перегорели...Вложение 1122922Вложение 1122924Вложение 1122926Вложение 1122876Вложение 1122878Вложение 1122928Вложение 1122930Вложение 1122932Вложение 1122934


транзисторы в питании думаю стоит заменить на IRF3205? или может на что другое посоветуете?


И если вдруг есть у кого схема или ссылка на схему данного аппарата поделитесь пожалуйста так как мои поиски закончились плачевно, а может просто кто то в курсе что за транзисторы Q2 и Q2A?

не помню точно, вроде кто то в тему схему прикладывал, посмотри http://magnitola.org/vysshii-pilotaz...sozidanii.html

Цитата:

---

Сообщение от FFZ

не помню точно, вроде кто то в тему схему прикладывал, посмотри http://magnitola.org/vysshii-pilotaz...sozidanii.html

---

пролистал всю тему схемы нет((( и как теперь узнать что за транзисторы там были? один более менее целый разобрать можно маркировку, а вот второй выгорел основательно

---------- Сообщение добавлено 04.04.2017 в 12:15 ----------

всё таки нашёл схему может кому тоже пригодиться http://forum.cxem.net/applications/c....php?id=478913

Вот не припомню на нём кажись есть заводской косяк(не правильно разведена ПП) с стабилизатором -+15в, фото этой части нет, так что проверь!

Ан нет не он.

возник вопрос вернее возникла проблема найти у нас резисторы на 10 ом(затворники) подскажите если вместо 10 ом поставить 11 ом не критично? транзисторы меняю на IRF3205

Цитата:

---

Сообщение от Владимир Козаченко

подскажите если вместо 10 ом поставить 11 ом не критично? транзисторы меняю на IRF3205

---

10 Ом? Это очень похоже на шутку ... и это было бы смешно если бы не было так грустно.

Цитата:

---

Сообщение от Aleksey

10 Ом? Это очень похоже на шутку ... и это было бы смешно если бы не было так грустно.

---

то есть? поправьте если я не прав, согласно цветовой маркировки и схемы, я вижу 10 ом

Вложение 1124962Вложение 1124964Вложение 1124966

Цитата:

---

Сообщение от Владимир Козаченко

согласно цветовой маркировки и схемы, я вижу 10 ом

---

Какая разница что там стоит в стоке?
Ты же хочешь ставить другие транзисторы.
А потом удивляются почему все горит.

Цитата:

---

Сообщение от Aleksey

Ты же хочешь ставить другие транзисторы.

---

подскажи, как считать? вернее ссылку на теорию...

[QUOTE=Aleksey;3614684]Какая разница что там стоит в стоке?
Ты же хочешь ставить другие транзисторы.



ну так поэтому то я вопрос и задаю, хотя по характеристикам они очень и очень близки, если вы можете чем то дельным помочь пожалуйста, буду благодарен
