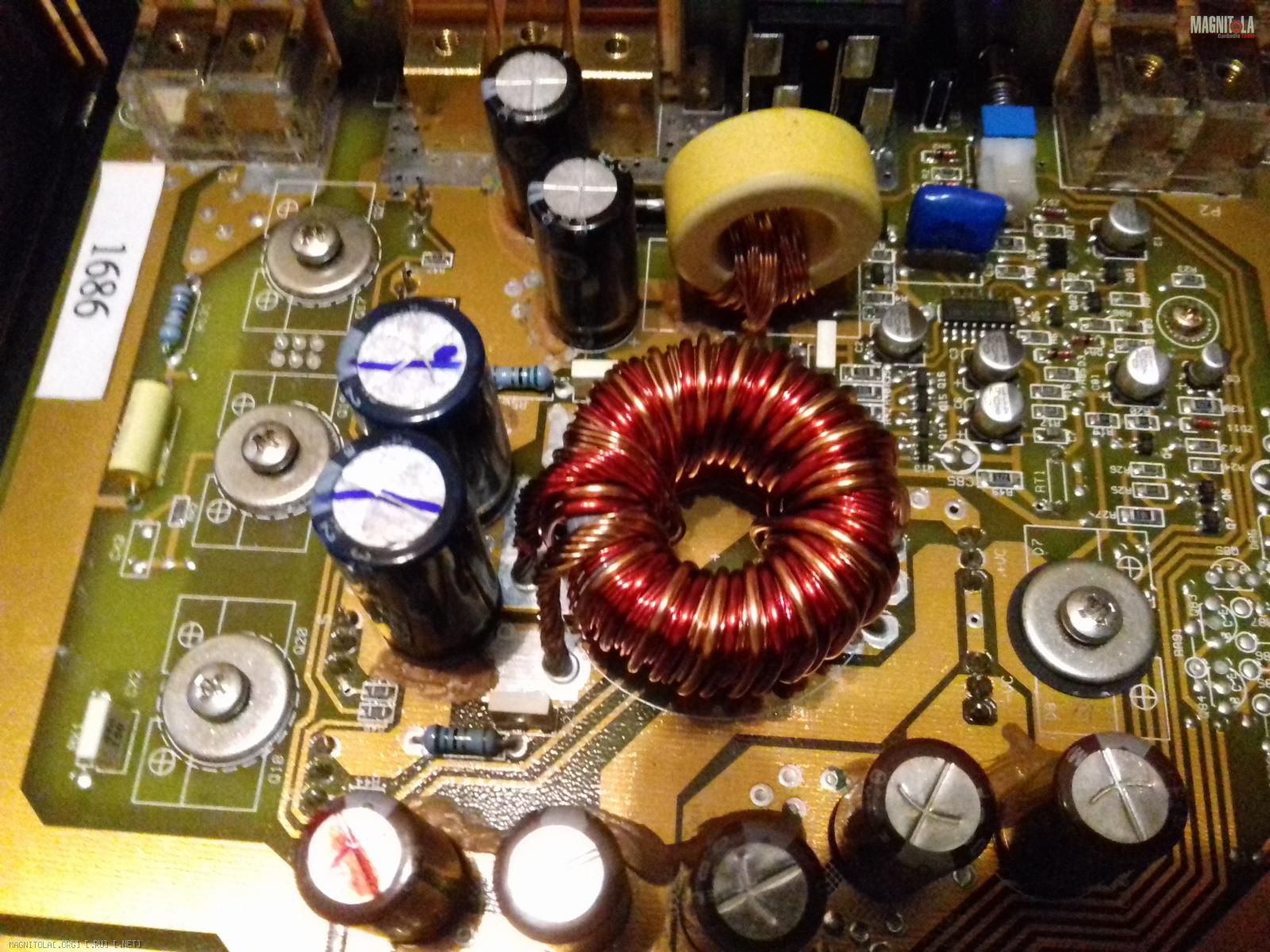

Всем привет. Купил сегодня с рук dls RA 20. Продавец честно сказал что усь бывал в ремонте дал пару дней на тест и проверку. Завтра подключю. Может кто скажет что - то по фото?Вложение 1128542Вложение 1128542

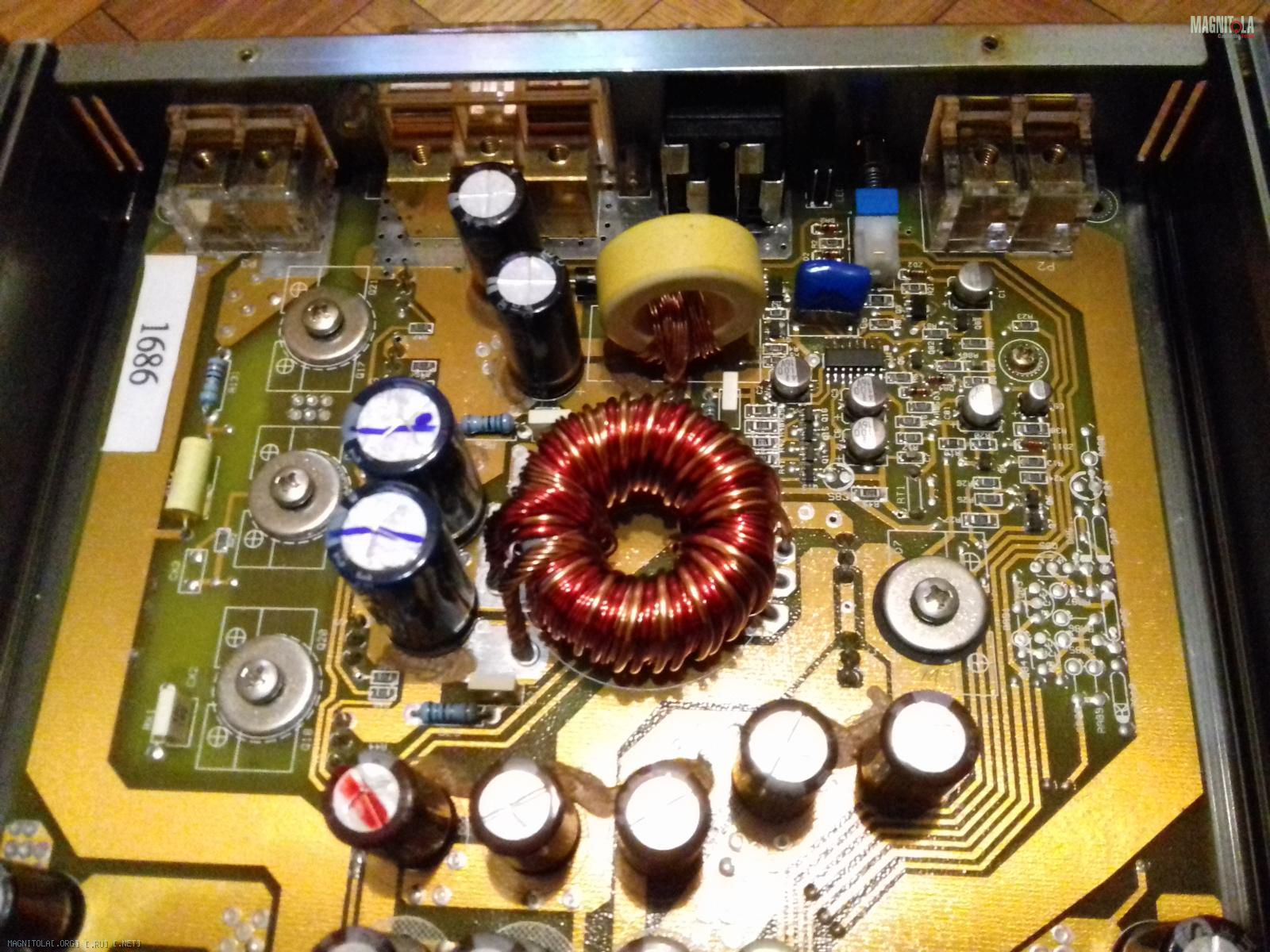

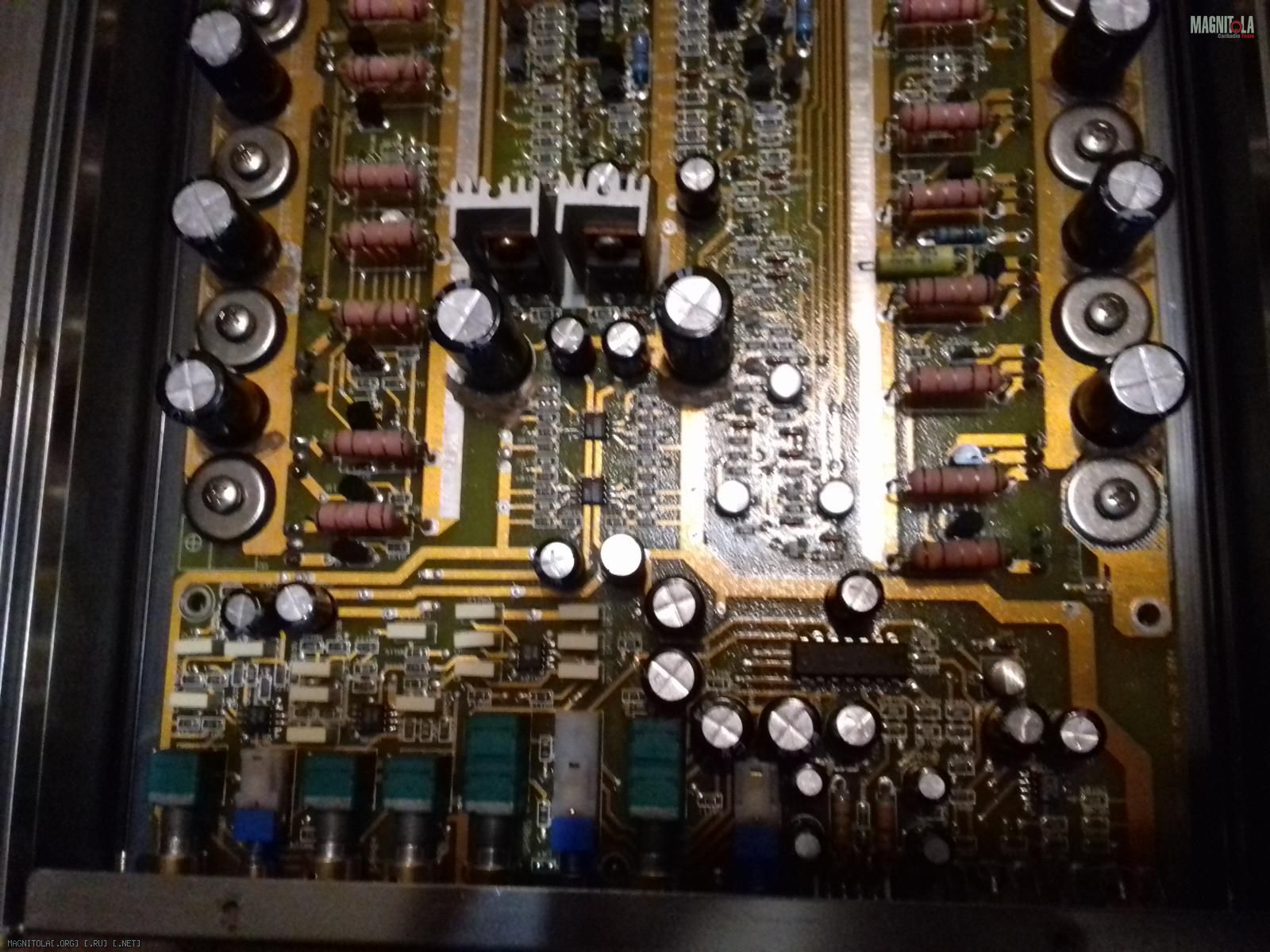

Вложение 1128546Вложение 1128546Вложение 1128548
Это усилитель. DLS. Без крышки.
По фото-что ещё добавить... Качество-весьма посредственное,ракурсы-неудачные,макросъёмка не применялась.
Скажите пожалуйста по обмотке. Сколько смотрел фото других, ни встречал нечего похожего.
Фото сейчас исправим.

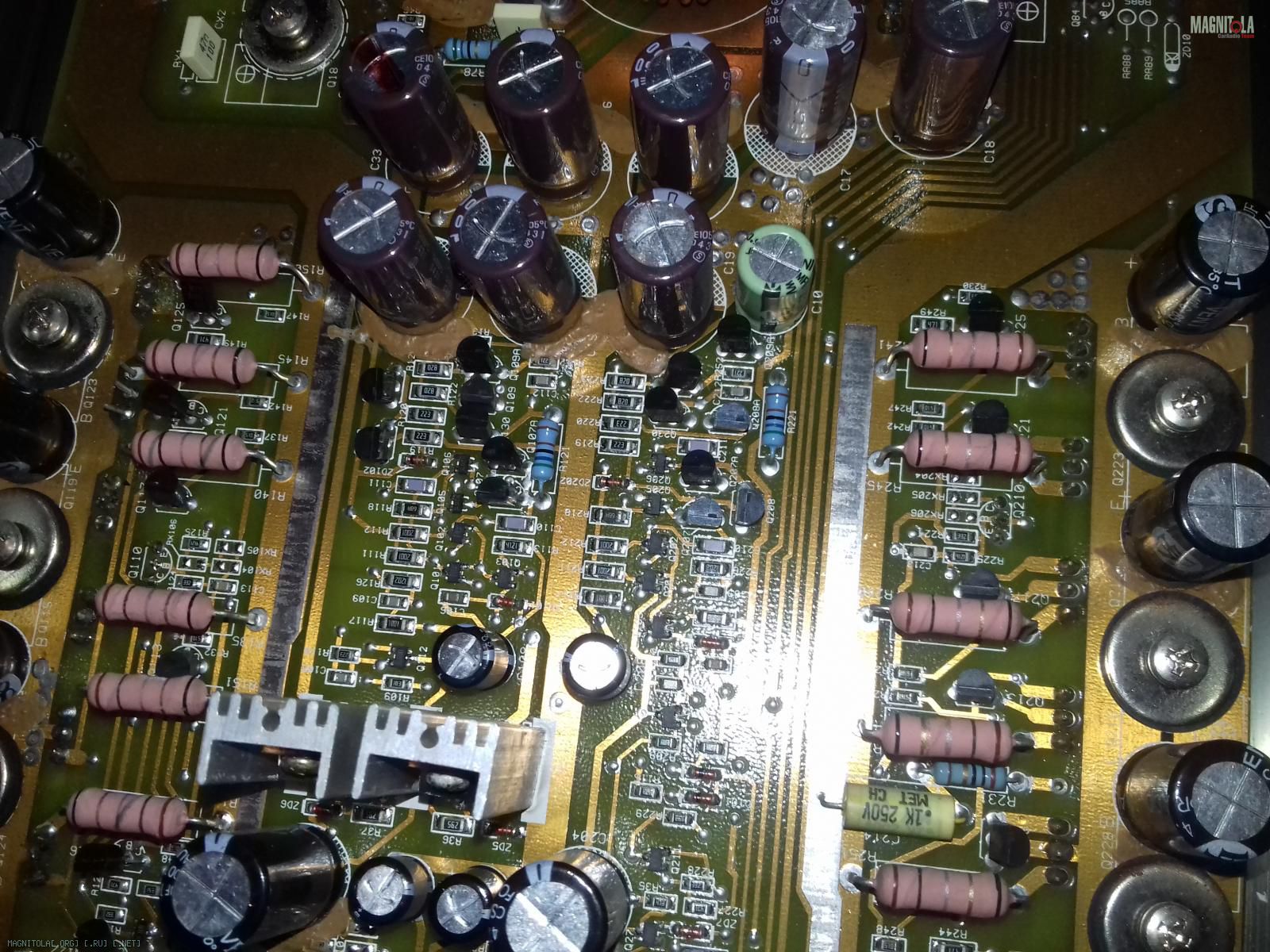

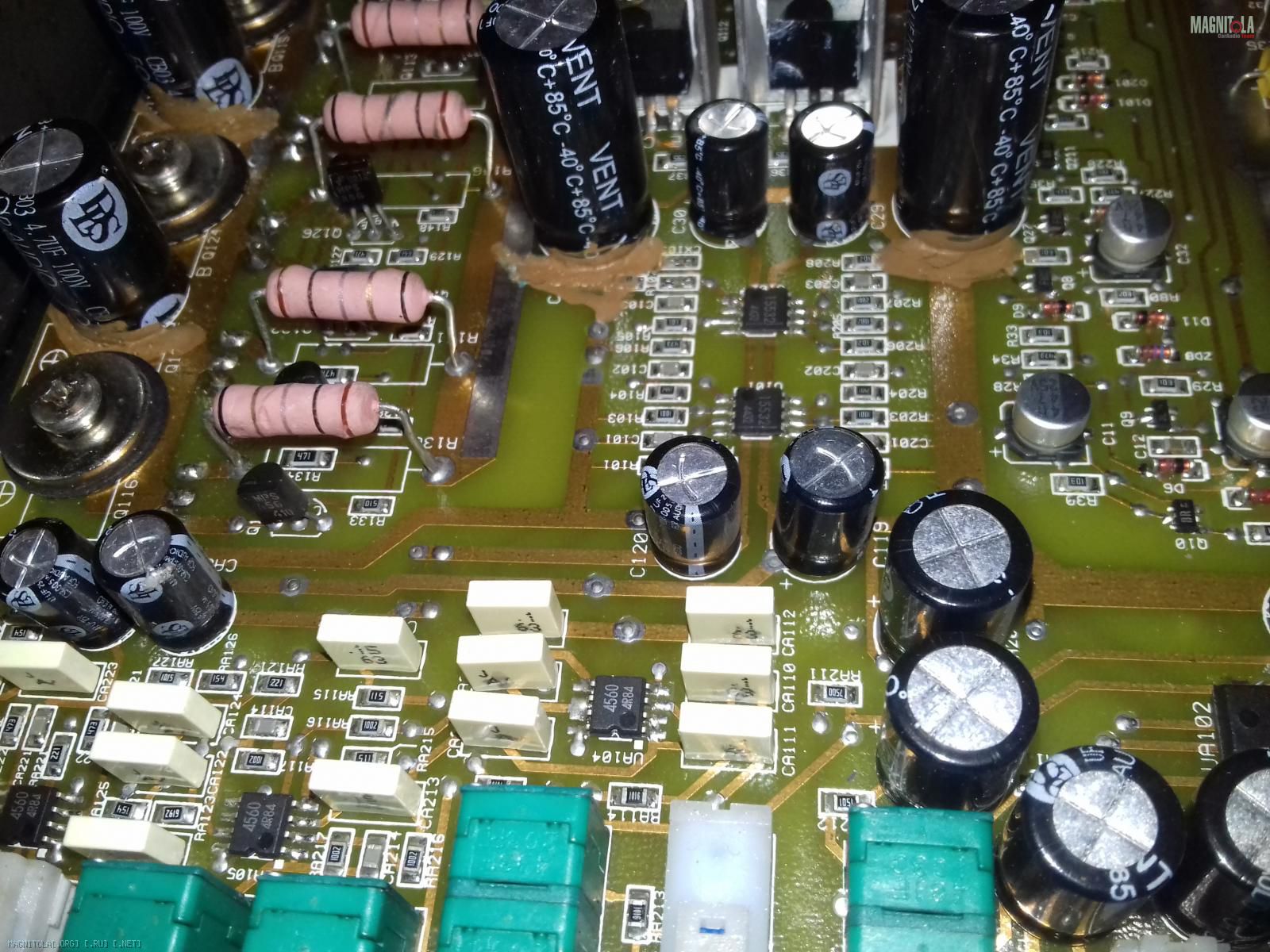

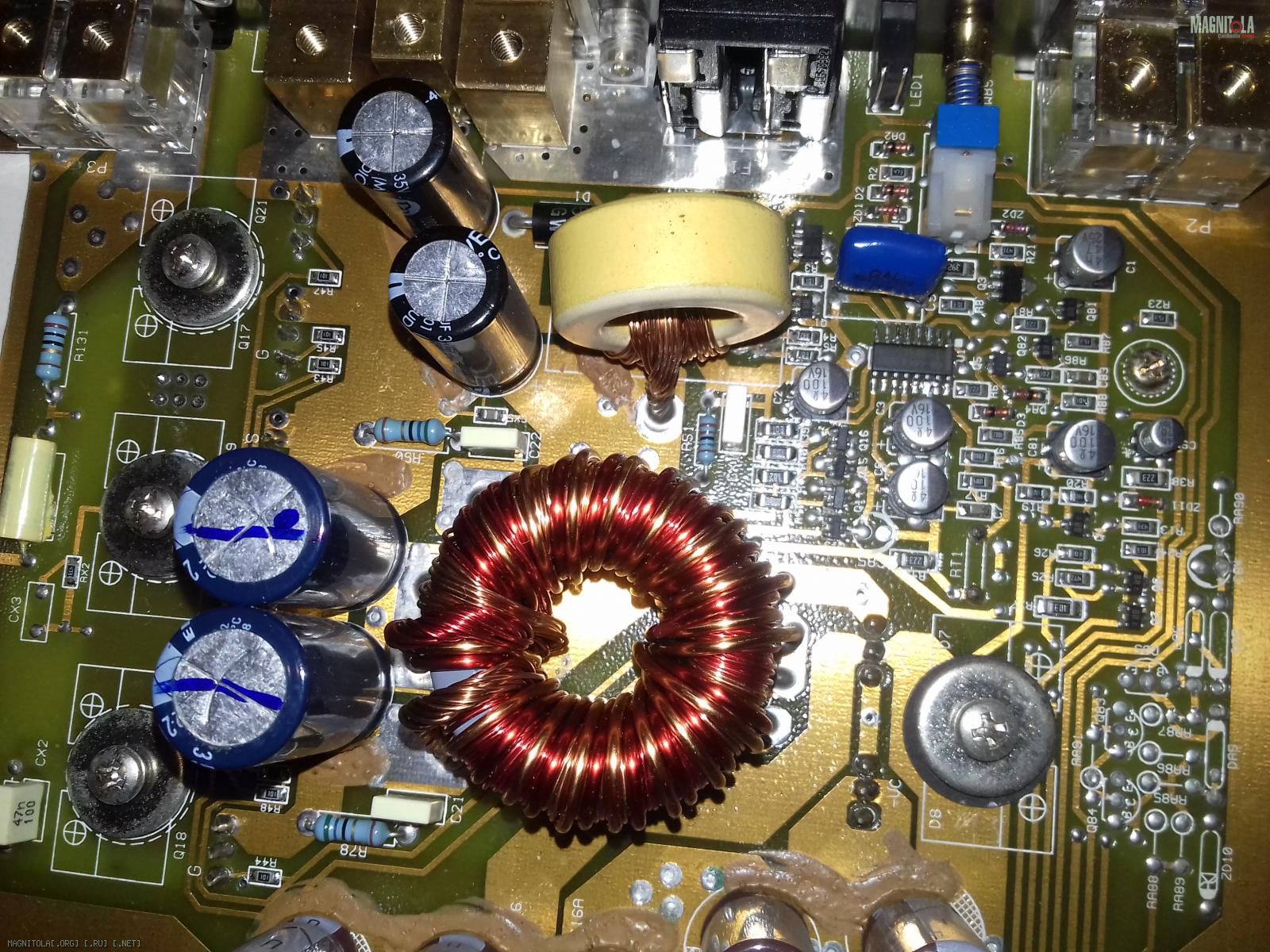

Вложение 1128554Вложение 1128556Вложение 1128558Вложение 1128560Вложение 1128560Вложение 1128560Цитата:
Сообщение от chu0037
К сожалению лучшего качества фото сейчас позволить не могу.

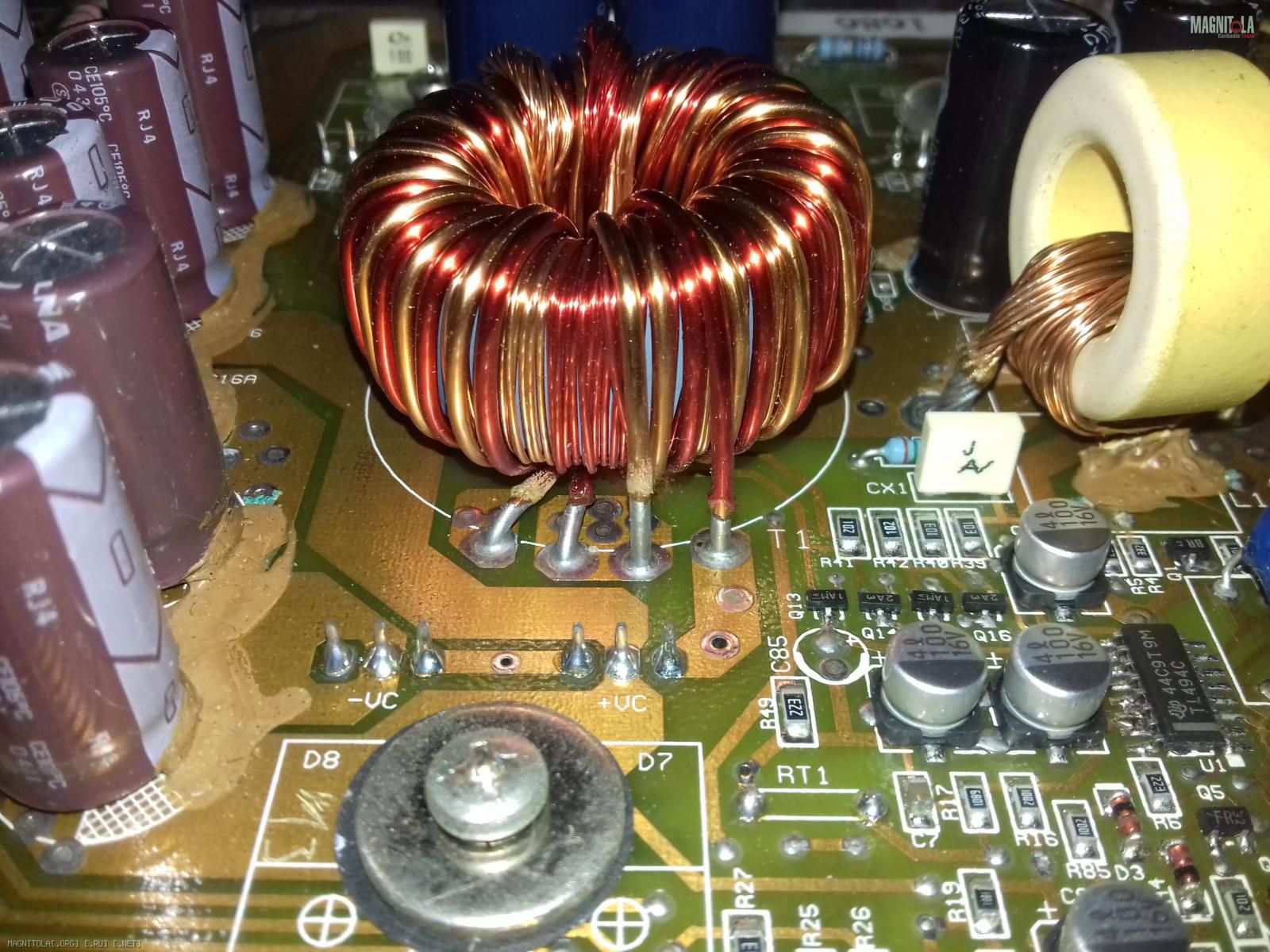

Имхо-требует как минимум - обслуживания. На выводах,походу,незакреплённого трансформатора пн-есть трещины в пайке. Дроссель тоже отклеен и рано или поздно трещины появятсяи там.
Буду признателен если сможете пометить маркером на фото места обнаруженных дефектов. Так как в следствии своего не проффесионализма недопонимаю...Цитата:
Сообщение от chu0037
Паять сам не буду, есть знакомый который имеет опыт работы с микросхемами. Но наводка от мастера автозвука будет очень кстати!
Хороший свет,лупа и внимательный глаз опытного(!) мастера по ремонту радиоаппаратуры не всегда увидят микротрещины в пайке. Наверное надо глобально подходить к проблеме.

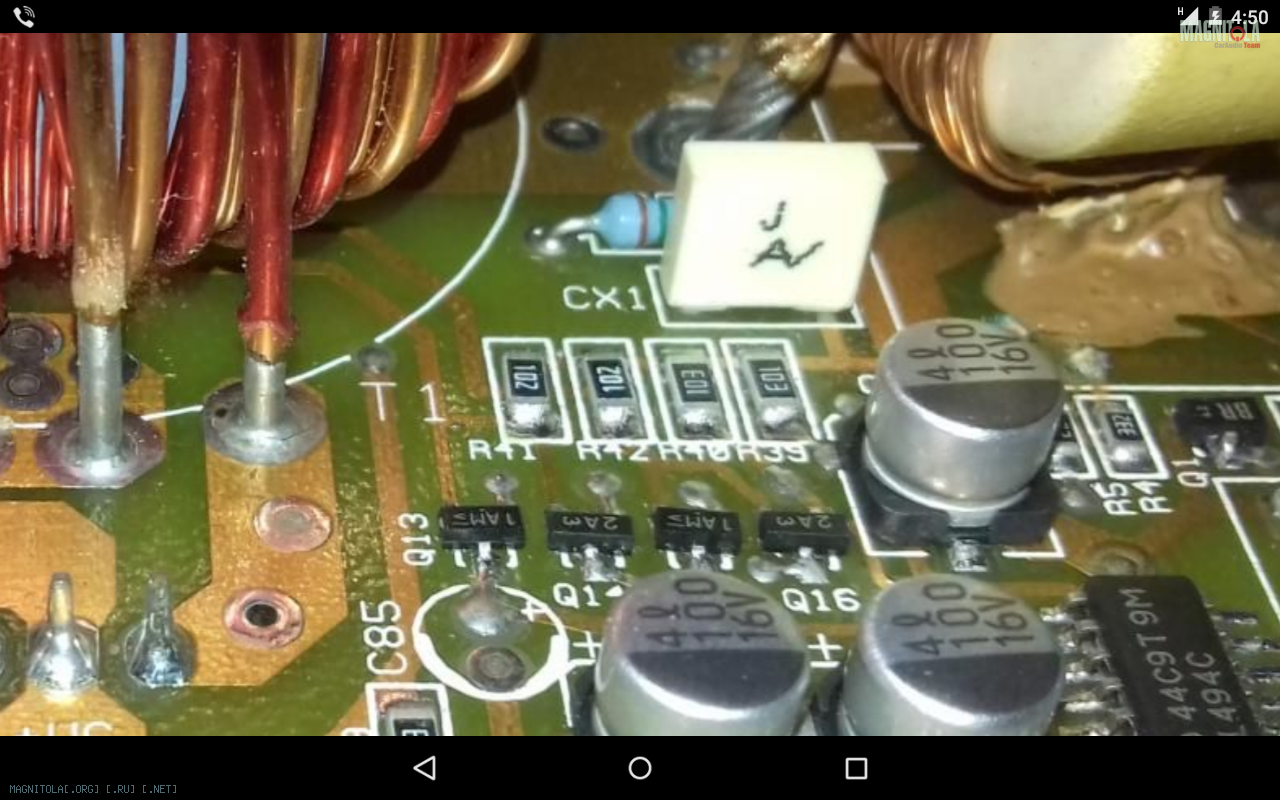

Вот левее надписи т1,самый правый вывод трансформатора,на оригинале фотографии,посмотрите-есть едва заметная концентрическая полоска. Очень похоже на трещину. А дроссель-жёлтое кольцо-клей оторван,вибрации действуют на пайку.
Вложение 1128640
Буквально три дня назад отдавал такой, думаю, не мой ли пациент...))) потом смотрю город, не, не мой... не успел бы добраться... )))
Мои впечатления, собран добротно, монтаж весьма неплохой, разводка платы тоже, а вот качество самой платы оставляет желать лучшего... китайцы хоть где то но сэкономили.
Всем спасибо за ответы.
И буду рад новым подсказкам!
Недавно столкнулись с таким, высохли банки, звучал уныло. Но после замены, ожил)
