Моноблок Phoenix Gold Z500.1
Здравствуйте!
Вопрос по данному моноблоку возможно кто-то с подобным сталкивался. Вобщем чистыми на синусе выдает максимум 24 В среднеквадратичного значения, то есть 144 Ватта примерно на резисторах эквивалента нагрузки в 4 Ома. Дальше уже клип идут прямоугольники. Ограничение и сверху и снизу с двух сторон одинаковое. По паспорту фирма заявляет 300 Ватт в 4 Ома и 500 Ватт в 2 Ома.
Сперва проверил ПН при нагрузке выдает +/-39В без нагрузки что-то около +/-41В питание на входе 13,5В. Питание +/-15В в норме. С предварительных каскадов сигнал чистый размах нормальный прямоугольников нету. Все смд транзисторы их там примерно 6-8 шт. в самом УНЧ подбрасывал на заведомо исправные, в т.ч и токовое зеркало по входу ситуация такая же. Пока только не трогал выходные и раскачку.
Предохранители 2Х30А. Перед самим клипом, пока сигнал еще чистый в 4 Ома потребляет примерно 16-18А. Усил АБ-класса. Транс сам по себе маленький по габаритам, по 2 транзистора в плечо в ПН какие установлены не смотрел. Внешне как новый никаких подгорелых запчастей не видно при визуальном осмотре, не выпаивая тестером транзисторы звонятся нормально. Сборка в Китае.
Вот вопрос маловато же мощности выдает? но которую выдает она чистая без искажений. У кого какие мысли?
Спасибо, с Уважением Иван.
Re: Моноблок Phoenix Gold Z500.1
Цитата:
Сообщение от
Ivan_kz Сперва проверил ПН при нагрузке выдает +/-39В без нагрузки что-то около +/-41В питание на входе 13,5В.
с данным девайсом не приходилось иметь встречи, но думается, что исходя из заявки производителя по его мощности и измеренным тобой уровнем вторичного силового питания это уж не тот Phoenix Gold, т.е. на лицо приписки, а это свойственно совсем иному уровню брендов...
при +/-41в вторички, 300 ватт на 4 ом из УМ класса АВ просто не отжать :).
зы: ты хоть фото девайса выложи, точнее его потрахов :)
Re: Моноблок Phoenix Gold Z500.1
Цитата:
Сообщение от
FFZ с данным девайсом не приходилось иметь встречи, но думается, что исходя из заявки производителя по его мощности и измеренным тобой уровнем вторичного силового питания это уж не тот Phoenix Gold, т.е. на лицо приписки, а это свойственно совсем иному уровню брендов...
при +/-41в вторички, 300 ватт на 4 ом из УМ класса АВ просто не отжать :).
зы: ты хоть фото девайса выложи, точнее его потрахов :)
Хорошо Дядя Федор)).
С работы приду вечером фото будет обязательно. Просто обратился клиент за помощью мол усилок работает не так как надо, у него в машине включали на месте при умеренной громкости на мой слух все показалось прилично звучит при добавлении присутствуют в сабе призвуки (искажения) какие-то очевидно когда усил уже в глубоком клиппе. Со слов клиента короб и дин нормальный - подключали другой усил и все замечательно вроде как совсем другое звучание. Данный усилитель я так понял был куплен Б/У и как он ранее работал неизвестно. Вот я и обратился к более опытным специалистам что-бы как бы мне рабочий усил не ремонтировать:laugh2: вдруг он так с рождения работает ХЗ)).

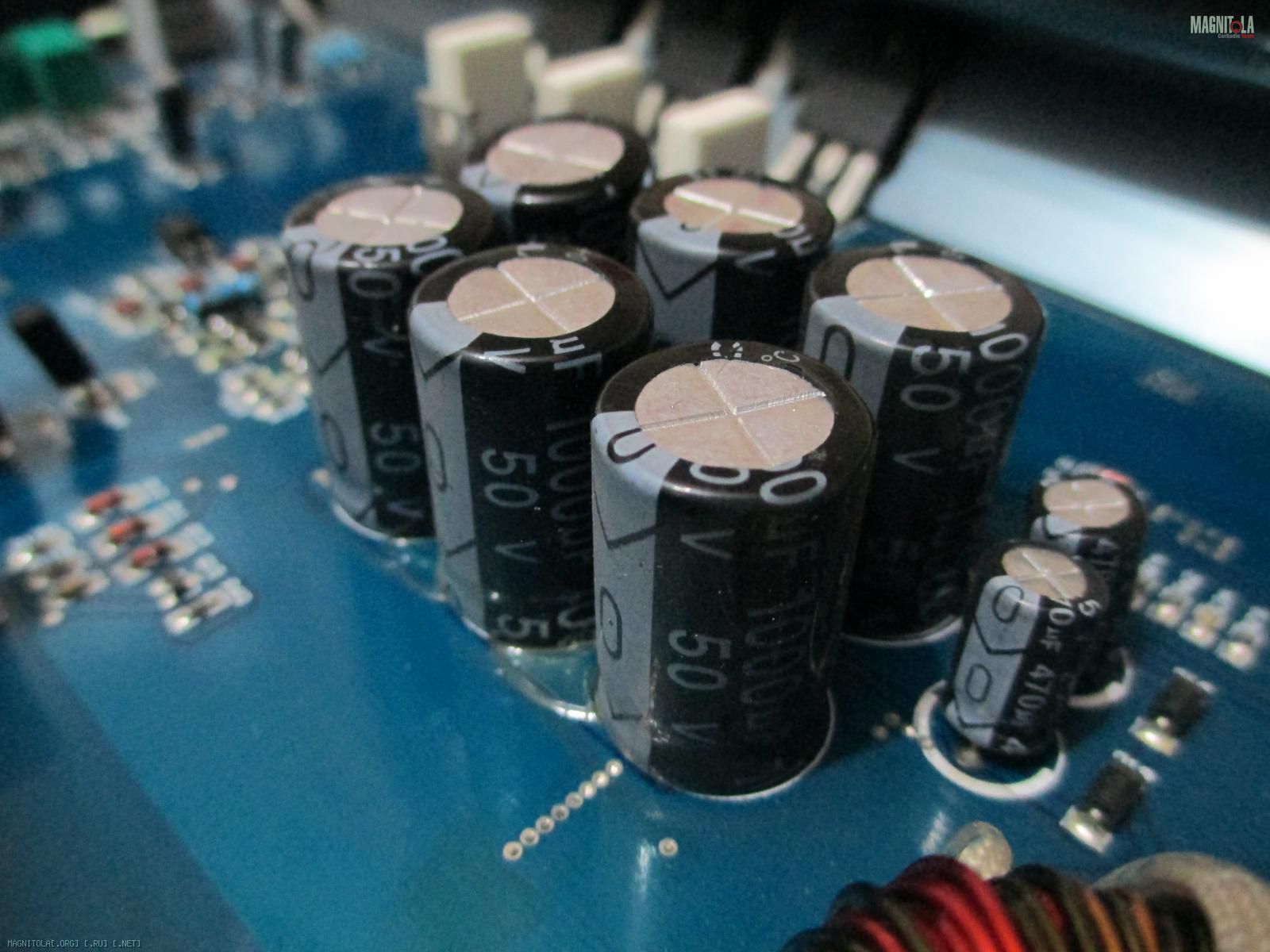

Электролиты стоят по три кондера в плечо на 1000 мкф на 50 Вольт. Явно какая-то Китайщина простая. Просто узнать бы есть ли в нем дефект какой-либо или он рабочий:smile3: Почему тогда такая разница в заявленных параметрах или это еще хуже чем босс аудио с их завышенными данными.
Вложений: 7
Re: Моноблок Phoenix Gold Z500.1

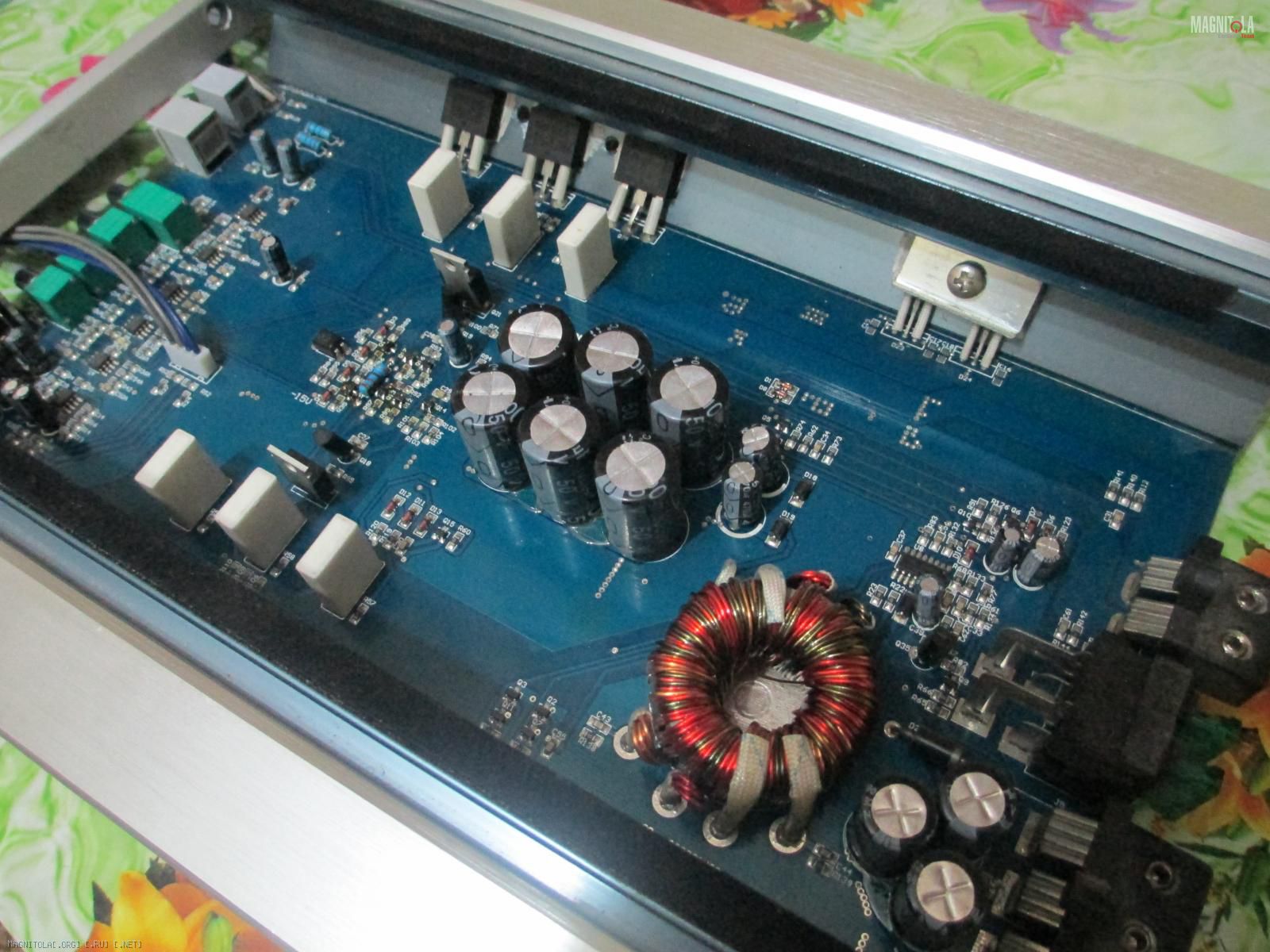

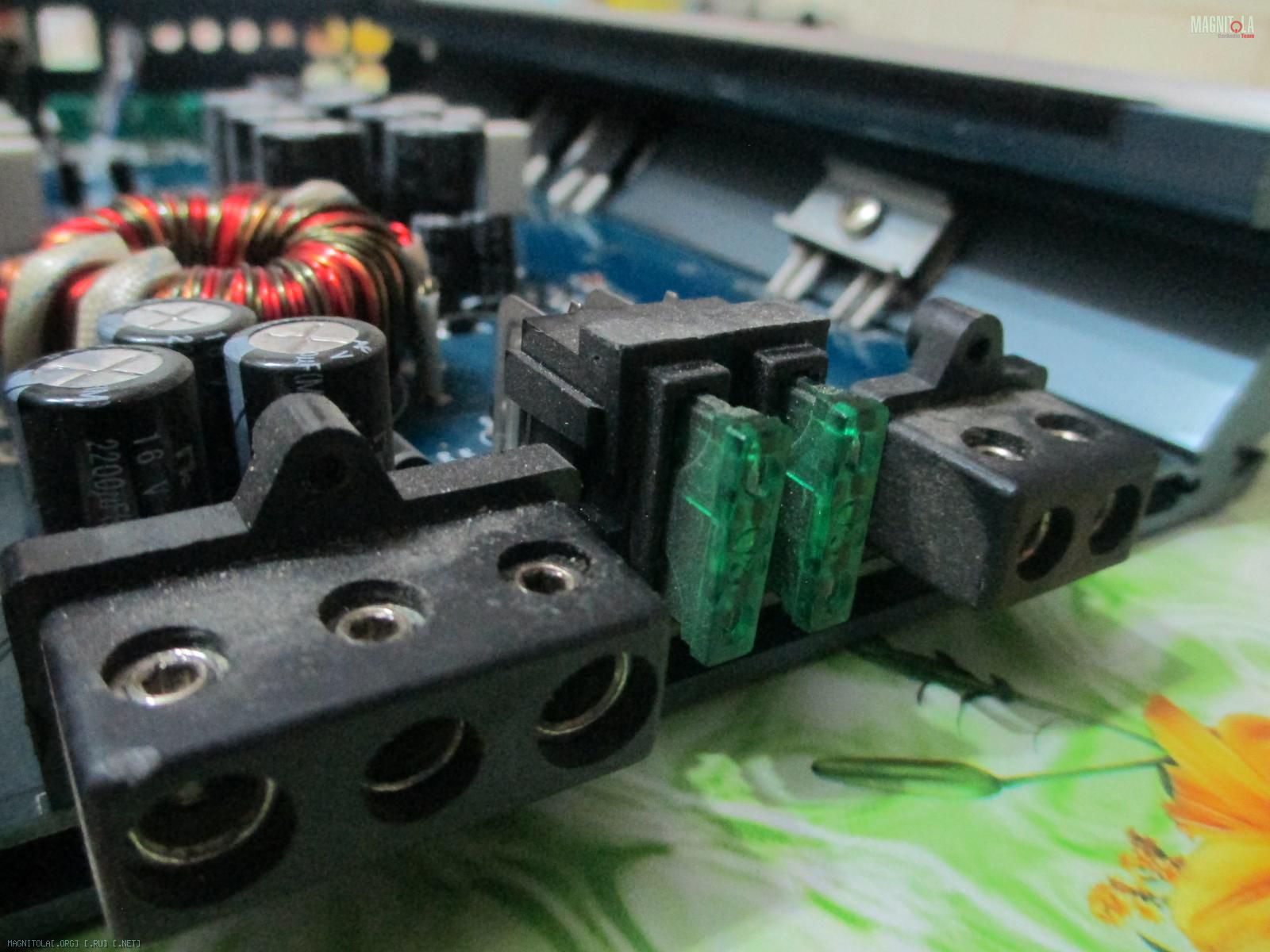

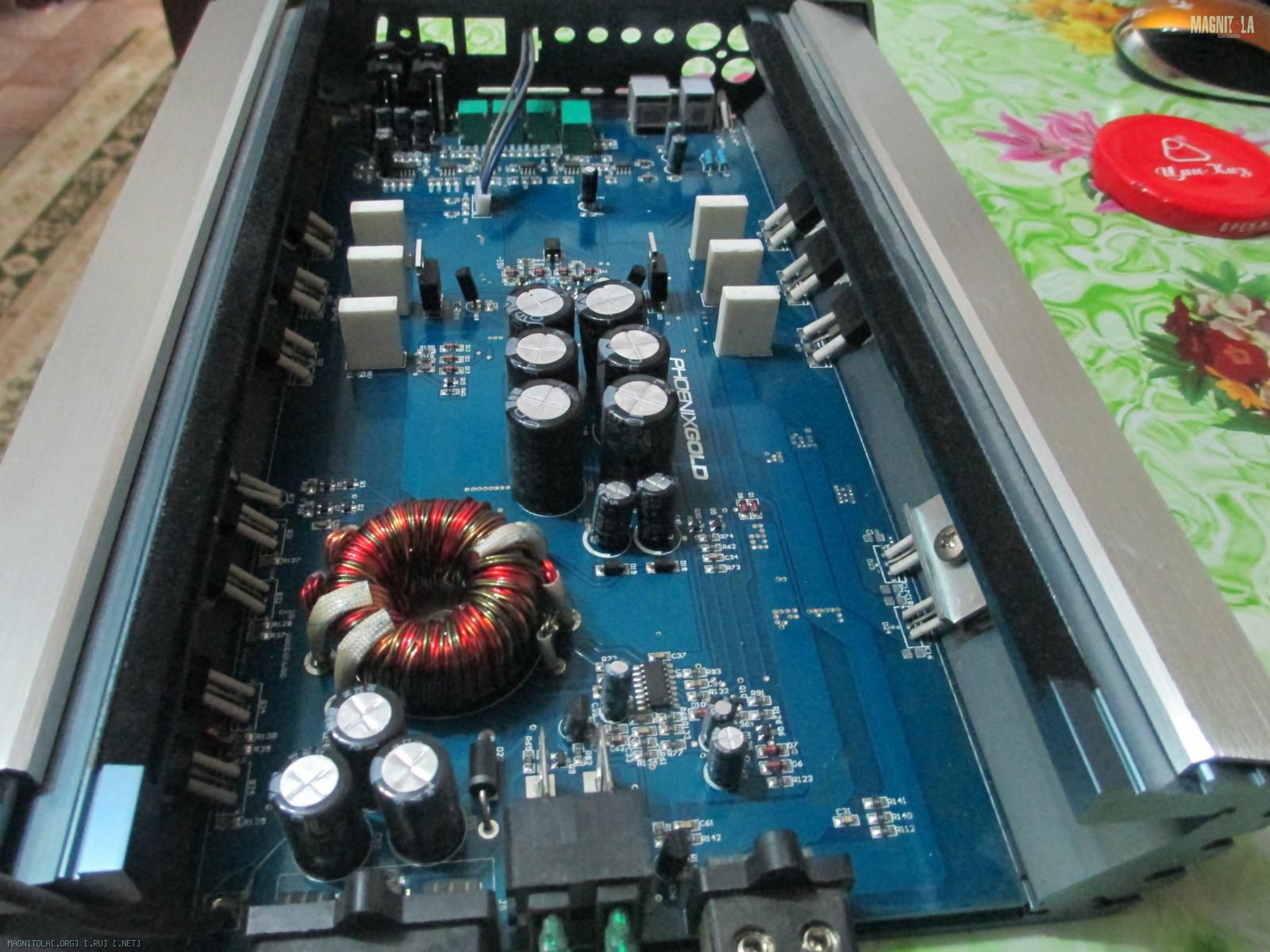

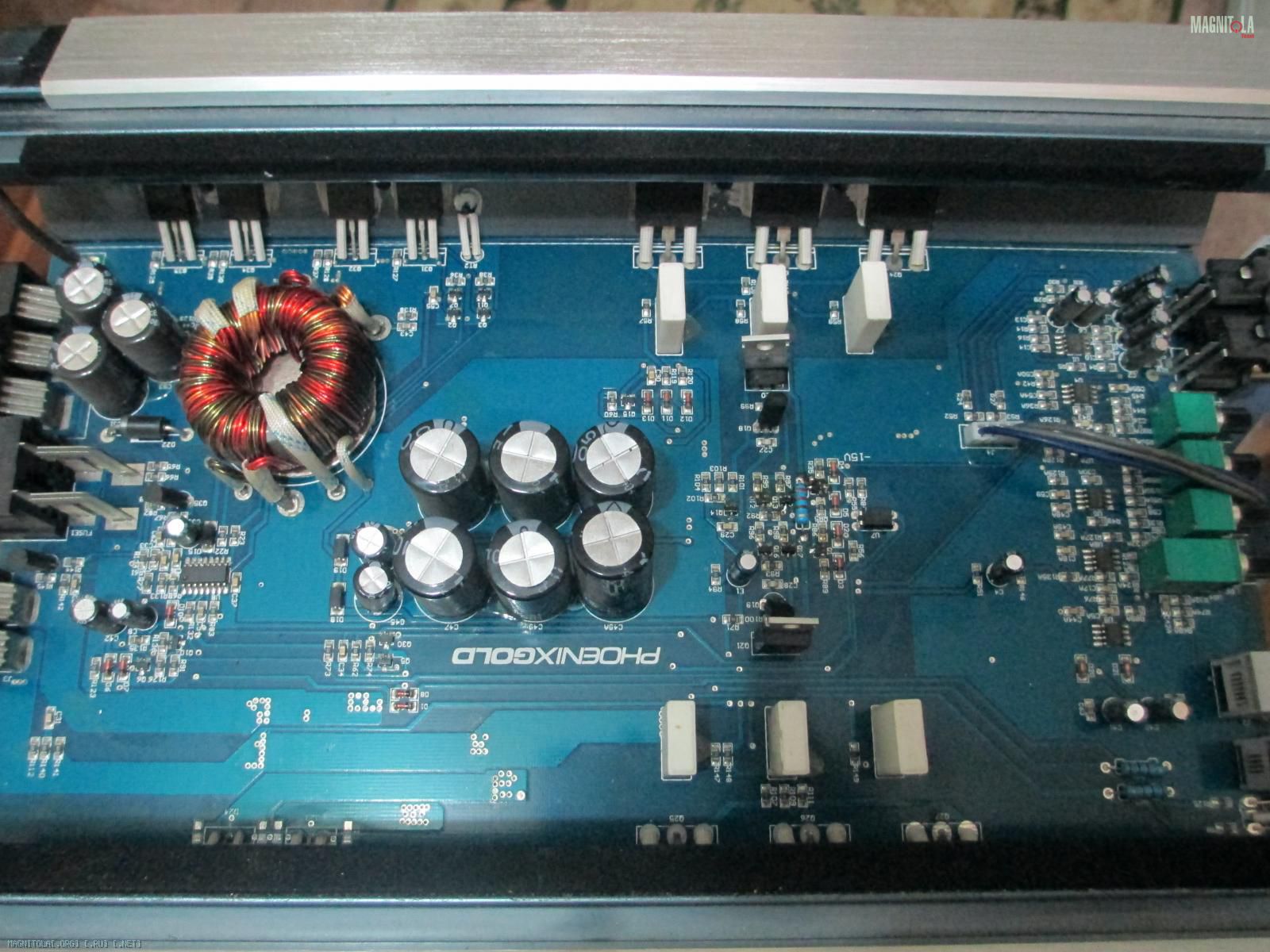

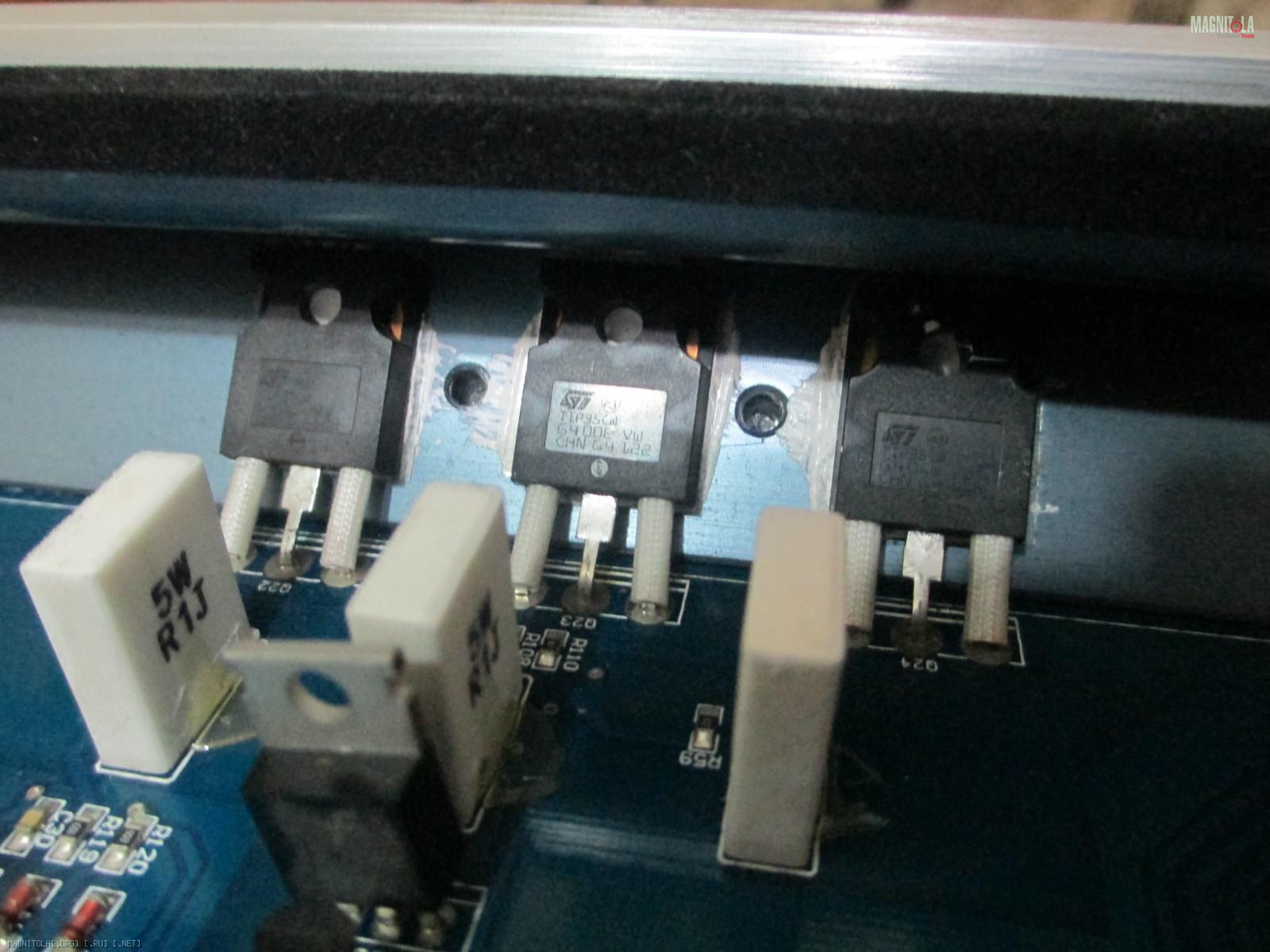

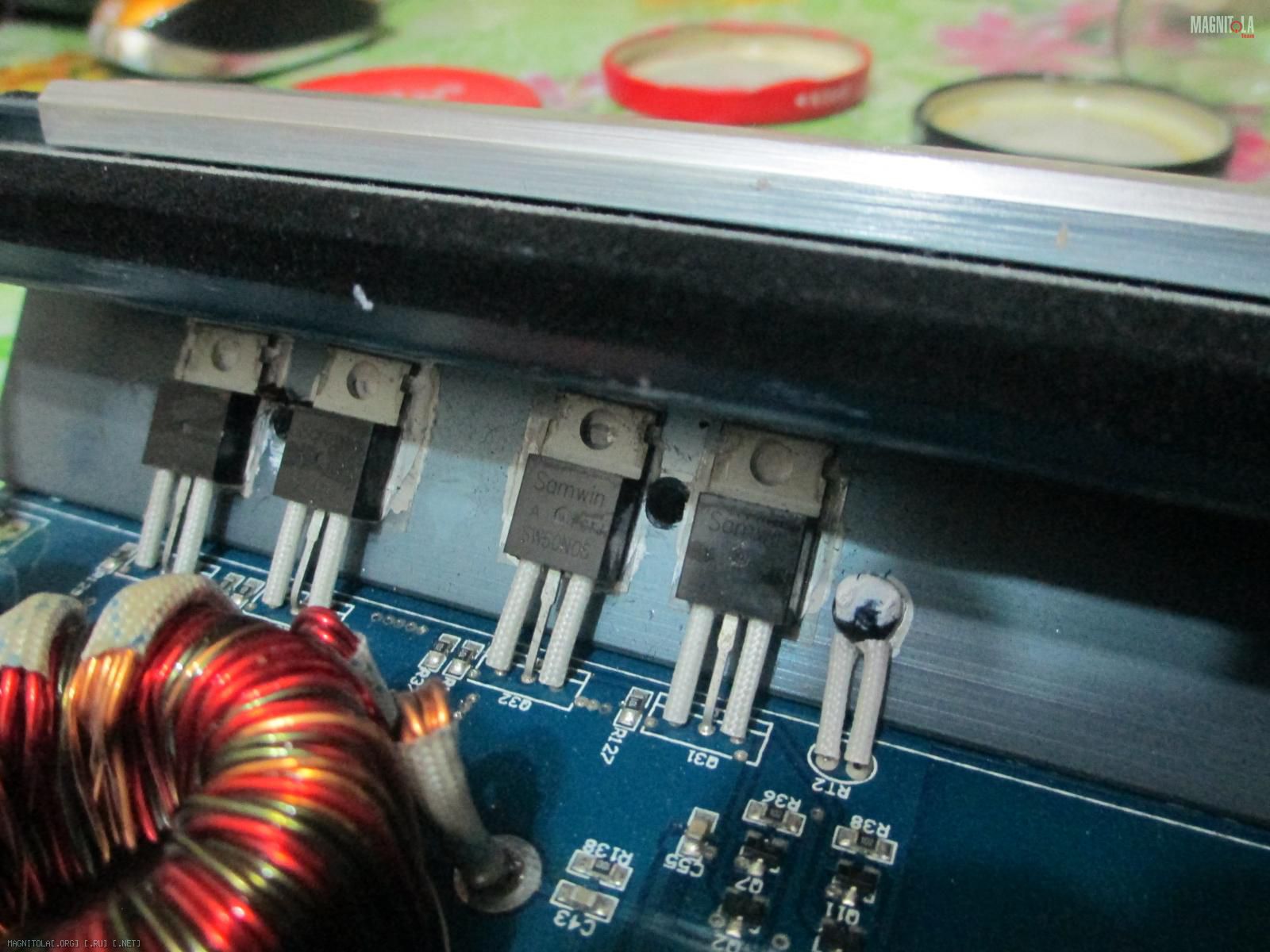

Вот как и обещал фотки его "начинки". Извиняюсь не совсем хорошо видны фамилии транзисторов в общем в ПН по 2 транзистора 50N06 в плечо. Транс не большой по габаритам примерно 38мм в диаметре вместе с обмотками. На выходе УНЧ по 3 транзистора в плечо TIP35CW & TIP36CW, В раскачке TIP41 & TIP42, эмиттерные резисторы по 0,1 Ому. Преды 2Х30А. Я вот сомневаюсь что-бы эта "игрушка" в 2 Ома 500 Ватт выдавала. Или возможно оригинальный усил и выдает, но это видимо закос под Phoenix Gold. Подскажите где что замерить в нем или так отдать как есть? до 140 Ватт в 4 Ома синус чистый дальше как я уже выше сказал клипп.
Вложение 1149616Вложение 1149614Вложение 1149612Вложение 1149610Вложение 1149608Вложение 1149618Вложение 1149606
Re: Моноблок Phoenix Gold Z500.1
По ходу, да, это его предел... усь исправен...
Re: Моноблок Phoenix Gold Z500.1
Цитата:
Сообщение от
Lexx69 По ходу, да, это его предел... усь исправен...
Солидарен, имею такое же мнение!
зы: Вообще чёт прям обидно, очередное имя былое в прошлом под плинтус загоняют поделками и космическими заявками :(.
Re: Моноблок Phoenix Gold Z500.1
Хорошо, понятно. Спасибо ребят!
