Ремонт MDLab AM-1000.1DSP
Всем привет. Попал ко мне в руки MDLab AM-1000.1DSP в не рабочем состоянии (купил такой с кучкой неисправных в одном из магазинов автозвука), по всей видимости участвовал в соревнованиях и ремонтировался не раз.

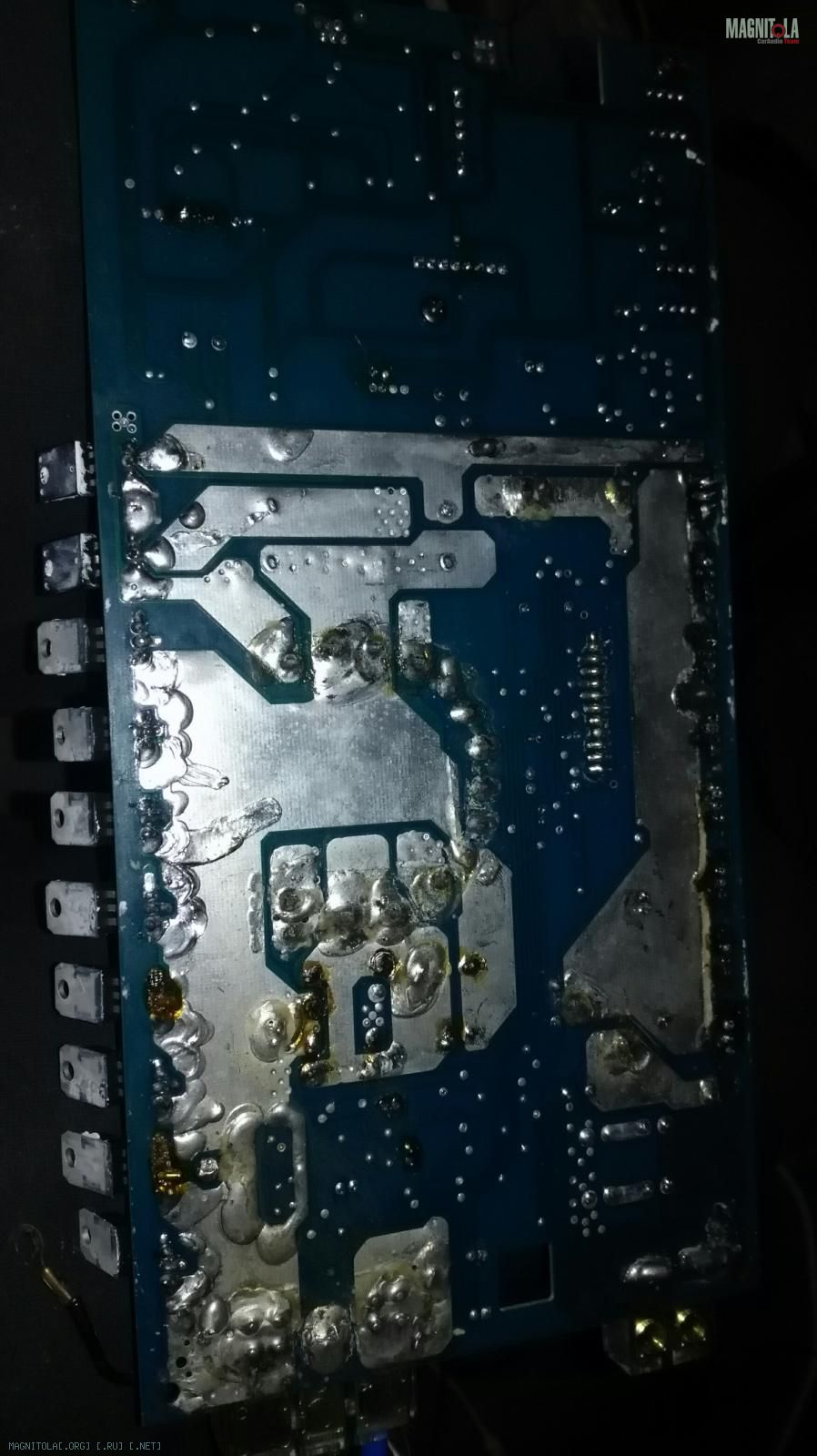

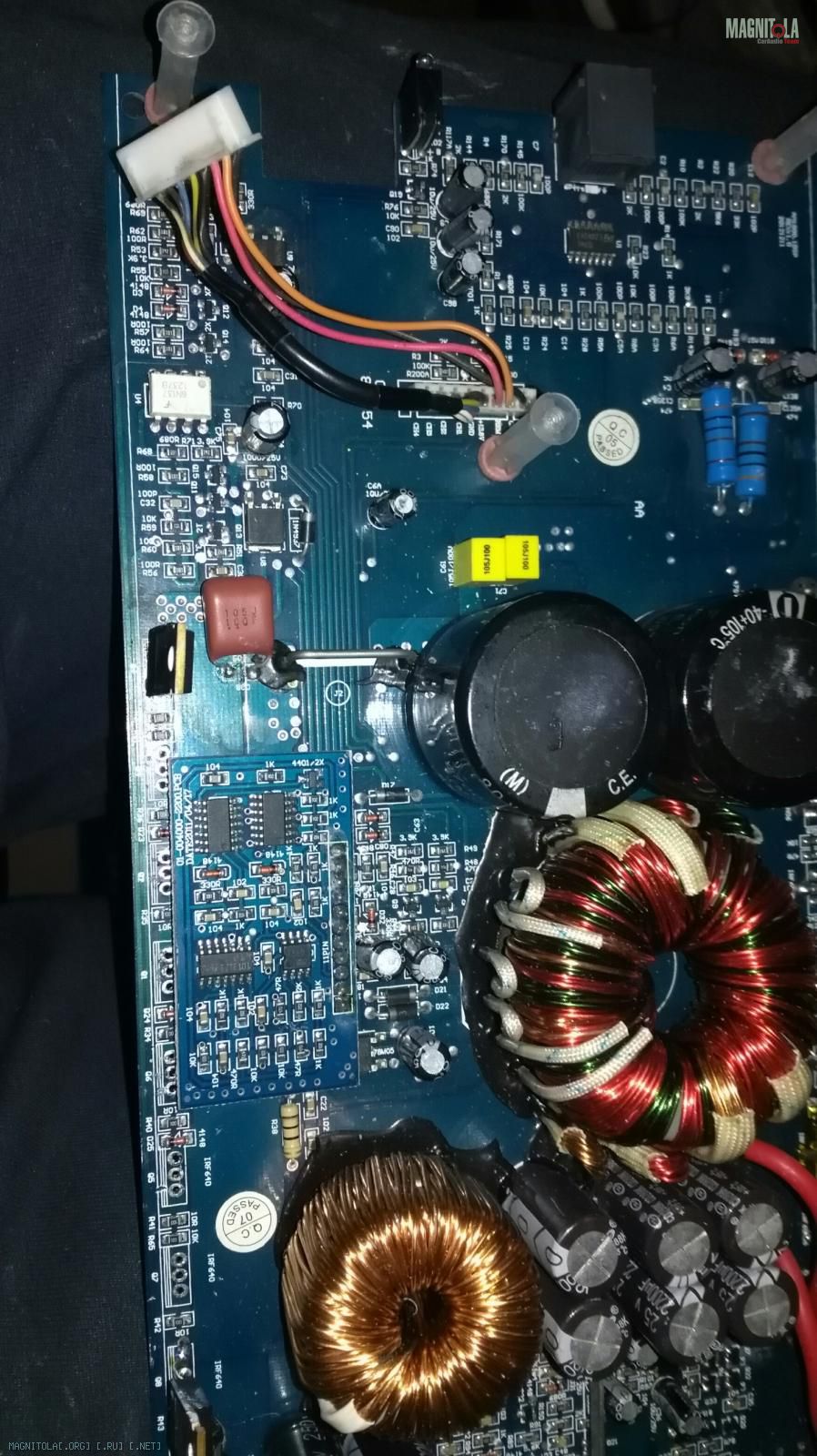

Как выяснил, помер только процессор, его я вынул, подпаял блок фильтров от усилителя из активного саба, работает, НО... на выходе фон и постоянка в 0.5в. Далее один добрый человек направил в сторону земли (сам сначала не подумал на нее), а там земли сигнальная и питания не развязаны совсем т.е. прямо от минусовой клеймы питания полигон на среднюю точку вторичной обмотки силового трансформатора. Так же электролиты на вторичном питании подвздулись, все дорожки целые. Вложение 1150064Вложение 1150066
Классом Д занимаюсь в первый раз и осциллографа к сожалению нет (знаю, что без него тут ооочень туго), но все же помогите советом с чего стоит начать поиск причины фона. Электролиты в ближайшие дни приобрету и заменю (в нашем городе трудно с этим). Можно ли у усилителя д класса замыкать вход на землю (как это делают с аб классом при проверке)?
Вложений: 1
Re: Ремонт MDLab AM-1000.1DSP
Цитата:
Сообщение от
Владислав Лапшин НО... на выходе фон и постоянка в 0.5в.
Характер фона какой - наводки от генератора или другое?В классе Д не всё просто бывает - без ослика не справиться.В выходном каскаде шим присутствовать должен,который без наличия транзисторов можно не увидеть(IRF 640,судя по фото стоят)В этой теме можно посмотреть их форму
http://magnitola.org/diagnostika-i-r...aniem-tem.html
Скачайте в электротане схему D-класс усилителя,поймите принцип работы.Я уже на этом классе собаку съел и приличных сварочников поднял много.

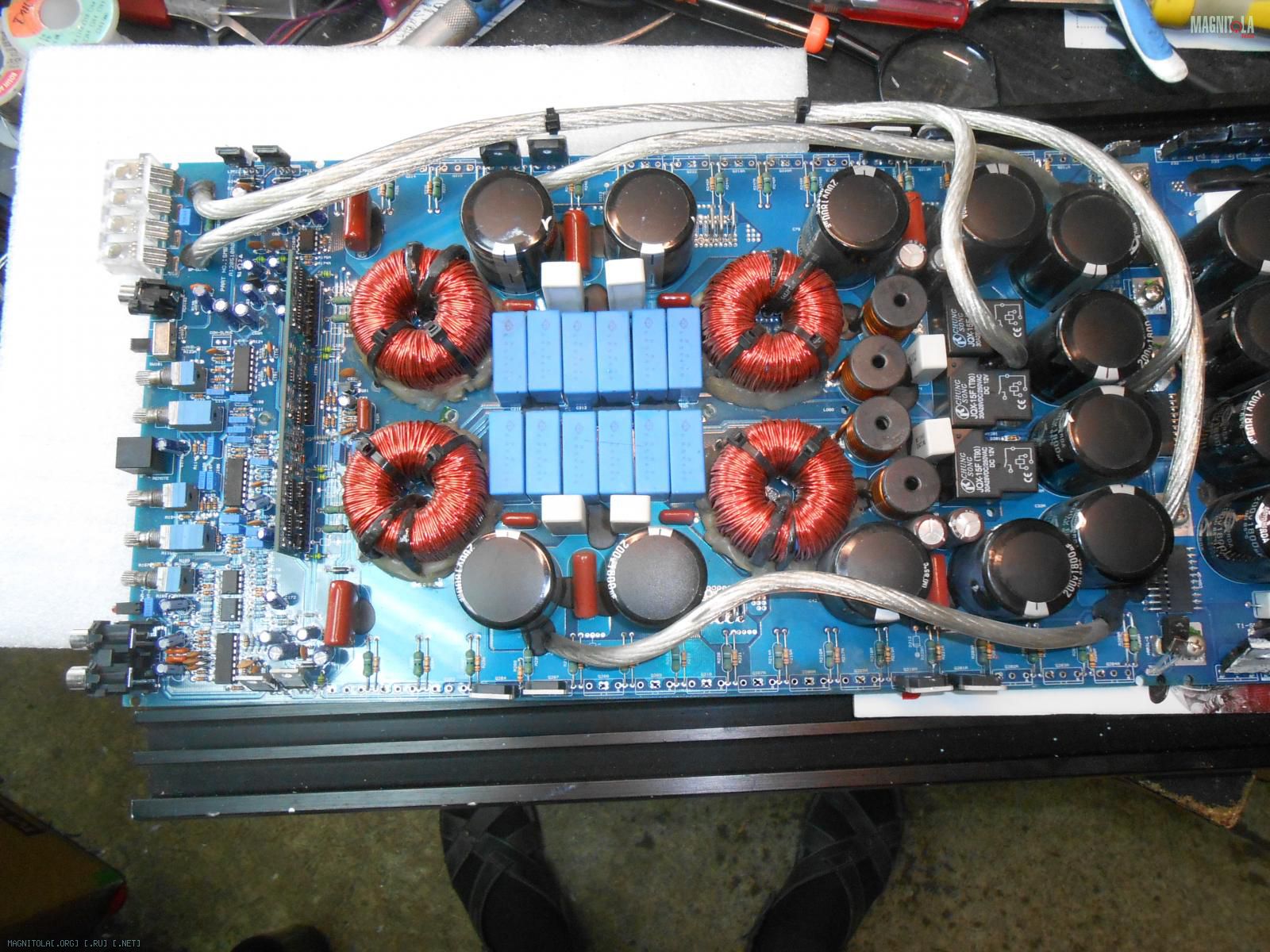

Вложение 1150080
Re: Ремонт MDLab AM-1000.1DSP
evgeniy979, все правильно, irf640, на фото видно, что установлено 2 шт (выпаивал для проверки). А конкретно ссылочку не дадите? Пытался в яндексе поискать что то похожее, но выдает палники и т.д. на микросхемах.
Re: Ремонт MDLab AM-1000.1DSP
Владислав Лапшин,
Я пока не разобрался в этом форуме(новичёк ещё).Правила не позволяют давать ссылки на сторонние сайты и их нужно скрывать как-то.Может кто и объяснит тогда расскажу где это можно посмотреть.Я больше на зарубежных ищу информацию,но там английски язык в основном.С удовольствием дам направление,как с этим сайтом разберусь немного:whistle::whistle:
