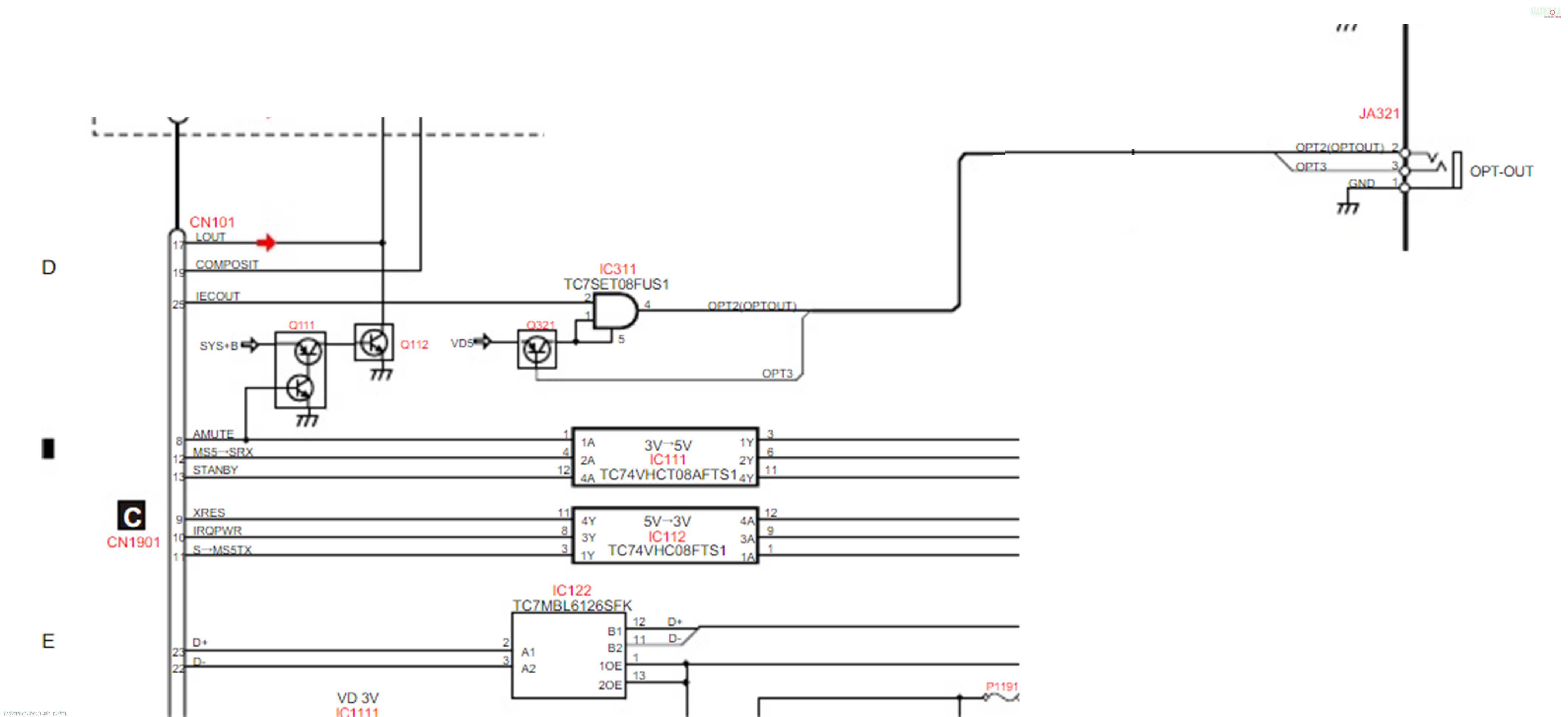

В аппарате есть штекер типа JACK 3.5 мм с надписью "OPT OUT". Фрагмент схемы приведен на рисунке. Можно ли его как-то по назначению использовать?
Вложение 1151958
Вид для печати
В аппарате есть штекер типа JACK 3.5 мм с надписью "OPT OUT". Фрагмент схемы приведен на рисунке. Можно ли его как-то по назначению использовать?
Вложение 1151958
Элемент IC311 - логический "И". При открывании транзистора Q321 импульсы IECOUT шпарят на гнездо JA321 (JACK 3,5 мм). И чего с ними делать?
А вот что там действительно шрарит... если оптический выход, то, что мешает подцепить к нему глаз тослинка?
Сигнал с размахом по уровню TTL есть... только глянуть какое там приходит питание и все...
Схема выглядит, как коаксиальный выход, подписан "оптический", разъем 3,5jack. Каких то пионерских девайсов под это дело я не нашел.
Если соединить базу транзистора на землю, через резистор, байда запустится. Переходники с COAXIAL на OPTICAL в природе существуют. Однако это всё время и затраты, да и оптику сувать мне пока некуда, всё в процессе формирования.
Агрегат, как транспорт, меня устроил бы. Но пока не судьба. Народ безмолвствует.
Что тут гадать то, 1 земля, 2 выход TTL, третий питание вроде как. Ищешь разъем тослинка источника и припаиваешь. Они бывают под 3.3V и 5V, какое у тебя питание мультиметр покажет. Распиновку у разъема тослинк смотреть по плате откуда выпаиваешь, или искать даташит.

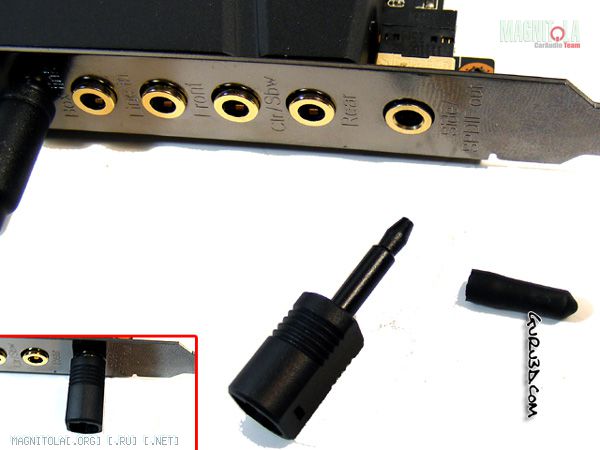

Такой переходник 3.5 под оптику у меня идет на звуковухе xonar dx.
Вложение 1152562
Вопрос с оптическим выходом решается следующим образом.
1. Выписывается следующий девайс:
2. Из старого автомобильного адаптера от регистратора извлекается плата DC-DC 12 to 5V и напаивается соответствующий девайсу разъем питания.
3. Изготавливается шнур с моно-джеком 3,5 с одной стороны (он вставляется в Пионер) и RCA с другой стороны (вставляется в девайс)

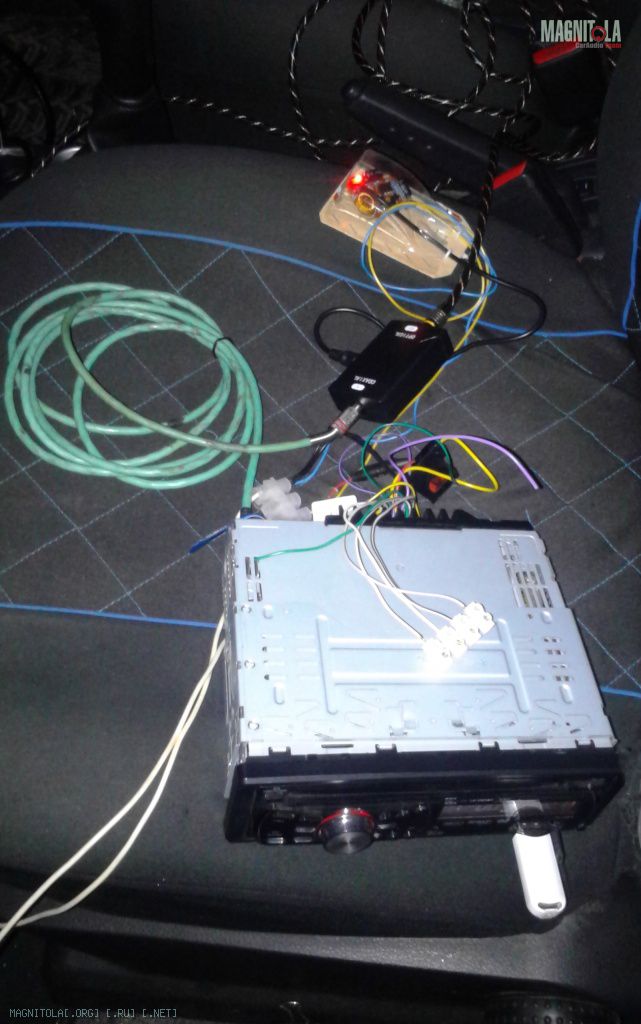

4. Всё соединяется и проверяется наличие звука на процессоре.
Вложение 1167692
Очередной респект китайским трудящимся, неустанно борющимся с японским империализмом.
